Загадка горящей индикаторной лампы⁠⁠

Здравствуйте дорогие читатели. Наконец то появилась интересная практическая задачка, которую мы попробуем разгадать в этой статье.

Для тех, кто зашел на канал впервые – меня зовут Олег и я работаю инженером в электрическом цехе ТЭЦ. В мои задачи входят организация технического обслуживания и ремонта электрического оборудования (бумажная работа) и решение различных практических проблем во вторичных цепях управления, защиты и мониторинга электрооборудования.

И так, имеем следящую проблему: на шкафе вызывной сигнализации горит индикаторная лампа «Вызов на сборку 10BLC12GH000»:

Немного отвлечемся от основной темы и поговорим о том, что означает буквенно-цифровой код 10BLC12GH000. Это способ кодировки оборудования с помощью системы KKS (от немецкого выражения Kraftwerk-Kennzeichensystem – не знаю как это переводится, просто нашел в интернете). Система была разработана специально для электростанций и позволяет каждой единице оборудования, начиная от самого крупного до почти что гаек и болтов, присвоить уникальный код. Далее эти коды можно использовать в системах организации управления ремонтами, а также данные коды используются в SCADA системах, например для наименования сигналов. Подробнее про SCADA можно прочитать в моей статье "Управление и мониторинг оборудования на современных предприятиях".

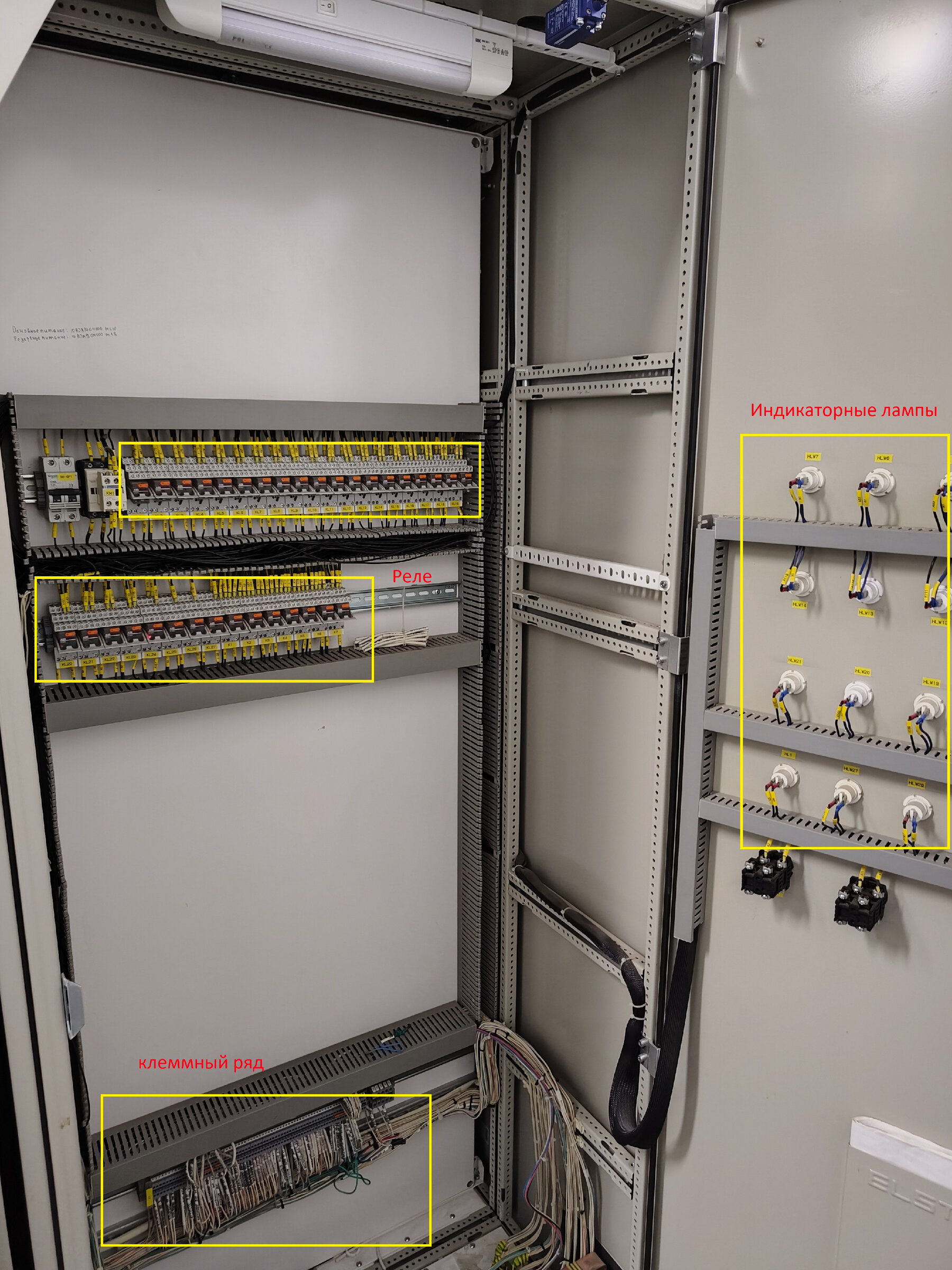

Возвращаемся к нашей проблеме. Сам шкаф вызывной сигнализации только собирает информацию о проблемах на удаленных (и не очень) электрических сборках (шкафах). В данном случае мы имеем проблему на сборке, которая находиться удаленно, а именно в распределительном устройстве напряжением 0,4 кВ вентиляторных градирен. Прежде чем отправиться туда, заглянем внутрь самого шкафа вызывной сигнализации (его ККС: 10CEH01) и посмотрим, что там есть. В глубине шкафа, на его дальней стенке, можно видеть множество реле, а на его дверце мы видим обратную сторону индикаторных ламп. Внизу шкафа находиться клеммный ряд, или просто клеммник:

Как это работает? Сигнал о неисправности приходит на катушку реле, и происходит его срабатывание. Катушка реле это электромагнит, который, при наличии напряжения, втягивает якорь с контактами и происходит включение лампочки.

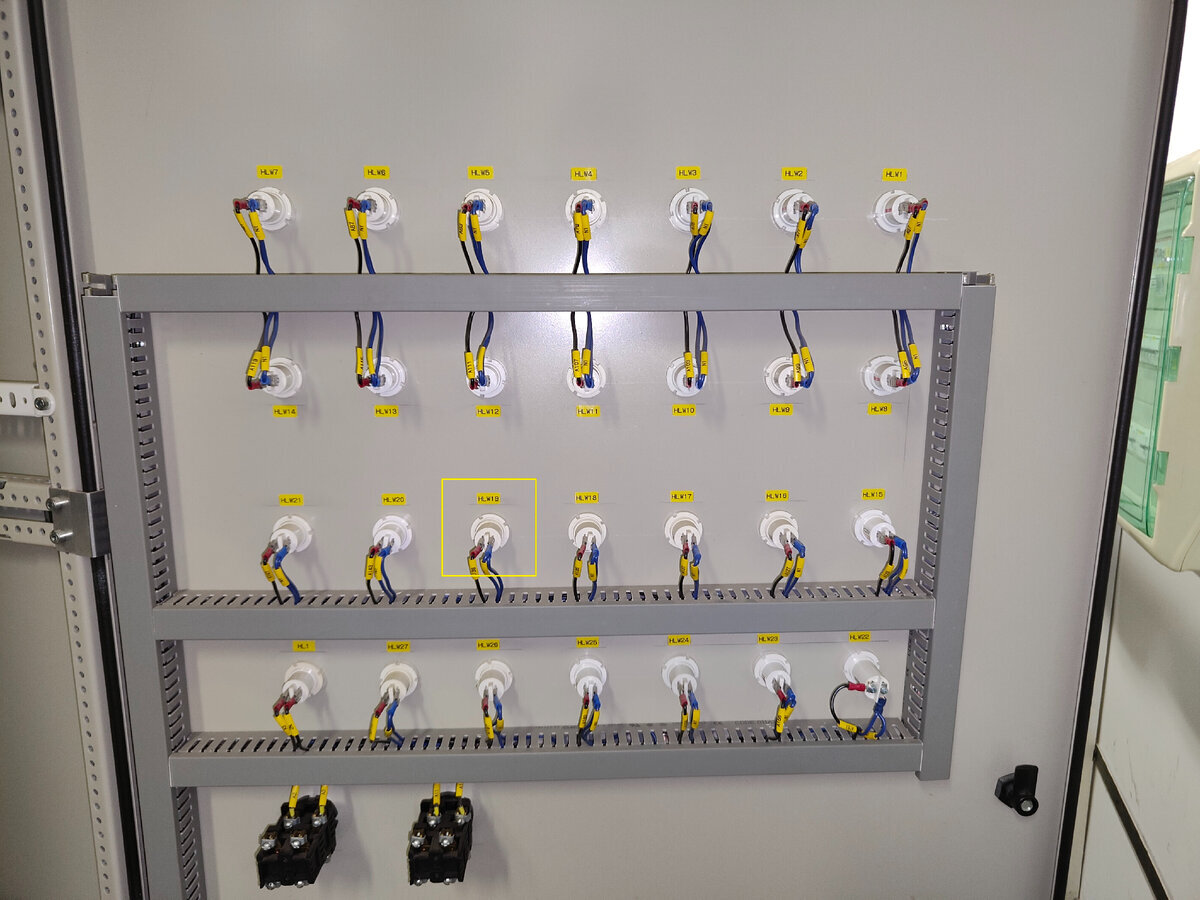

Смотрим на дверцу шкафа и находим обозначение горящей лампы – HLW19:

Дверца шкафа с лампами.

Далее открываем схему и находим лампу по ее обозначению:

На схеме мы видим, что за работу лампы HLW19 отвечает реле KL19 и его контакт c тем же обозначением, чуть ниже и левее самой лампы. Параллельный, KL19, контакт К5 срабатывает от кнопки проверки всей индикации и нас не интересует. Так же запомним номер провода А137 (слева от реле) и то, что подробные пояснения можно посмотреть на листе №3. Позже это понадобится.

Теперь же нужно найти реле за номером KL19. Вот оно:

Как можно видеть - оно находиться в состоянии "сработано" или еще говорят "подтянуто". Справа мы видим провод А137, про который я уже говорил. Это так называемый "плюс", который приходит с удаленной сборки 00BLC12GH000. "Минусом" в данном случае является провод за номером N1. Достаю мультиметр и замеряю напряжение на двух контактах, помеченных красными кружками, и обнаруживаю 220 В. Это говорит о том, что у реле есть веские причины быть сработанным и оно работает правильно.

Далее нам нужно посмотреть на схему клеммника, чтобы понять организацию связи шкафа сигнализации с удаленной сборкой 00BLC12GH000. Схема довольно большая и я не стал ее прикладывать. По ней я нашел номер кабеля между нашими сборками: 10CEH5019. Номера клемм: клемма 14 провод А10, клемма 43 провод А137, клемма 65 провод N1.

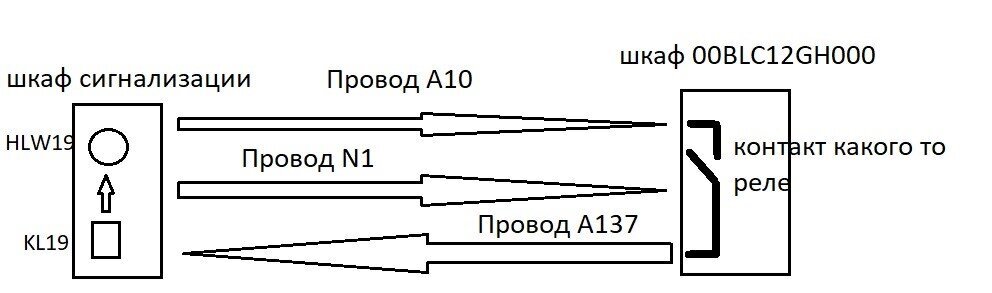

Провода за номерами А10 (общий плюс) и N1 (общий минус) уходят из шкафа сигнализации в шкаф 00BLC12GH000, а из него плюс возвращается в шкаф сигнализации проводом А137. То есть когда напряжение из провода А10, которое идет из шкафа сигнализации в шкаф 00BLC12GH000, через внутреннее реле этого самого шкафа 00BLC12GH000 попадает в провод А137, то мы имеем срабатывание реле KL19 и горящую лампу HLW19. Надеюсь этот момент был понятен.

Замеряем напряжение между проводом А137 (клемма 43) и общим минусом N1 (клемма 65) и получаем 220 В. Значит можно однозначно сказать, что проблема где то в сборке 00BLC12GH000.

Кстати если заметили - на дверце шкафа код начинается с 10 тогда как в схемах он начинается с 00. Так вот правильно 00BLC12GH000, а не 10BLC12GH000, потому что первые две цифры кода означают порядковый номер 10 - номер один, 20 - номер два и тд. Если же оборудование представлено в единичном экземпляре то его кодируют как 00. В нашем случае градирня одна и правильно начинать кодировку с 00.

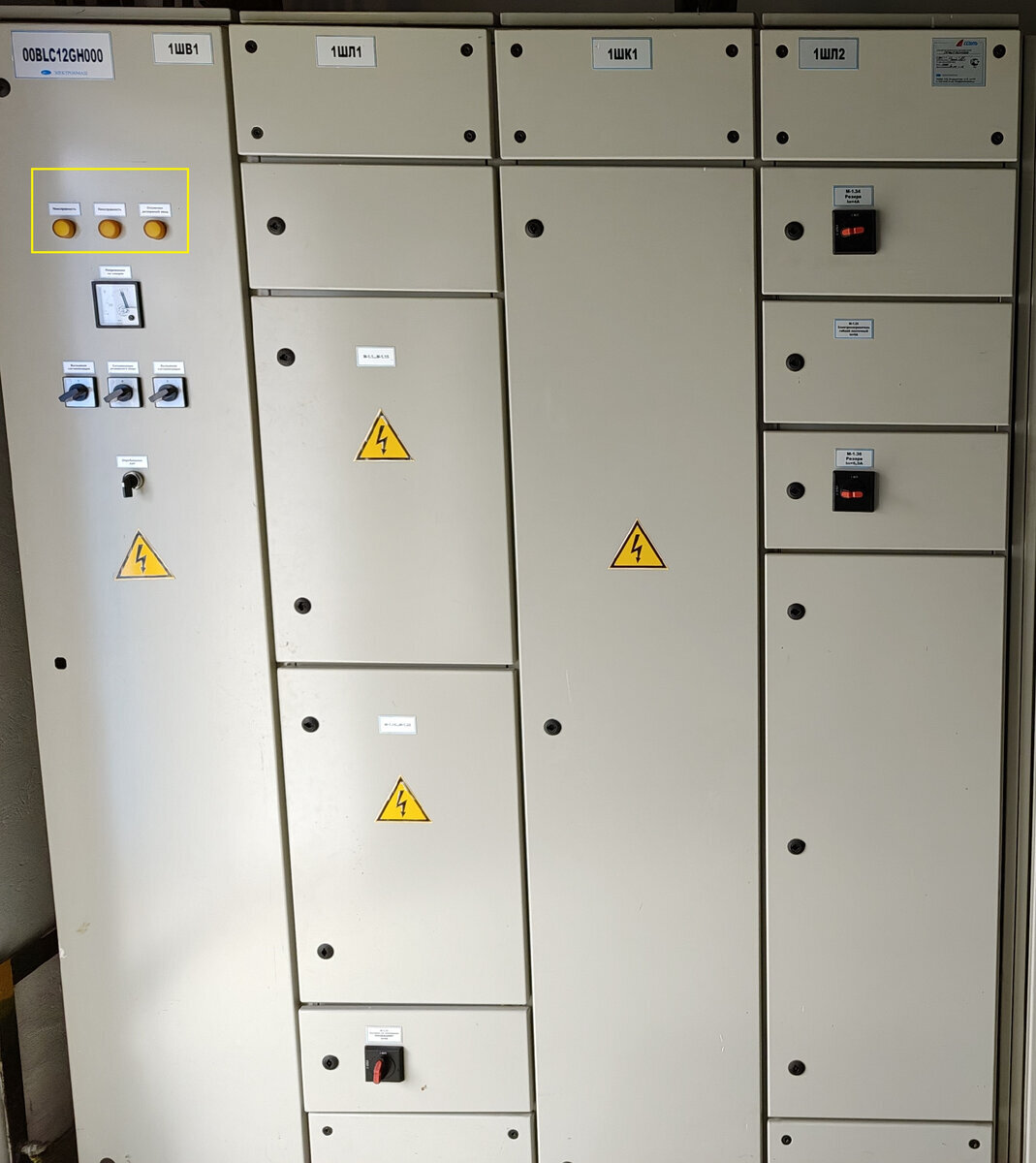

Пока вы читали про правильность кодировки KKS шкафа, я уже дошел до места установки сборки 00BLC12GH000. Вот она, сборка полностью:

А вот собственно и загадка: видите три лампы слева вверху шкафа 1ШВ1? Эти лампы тоже индикаторные и они сообщают о наличии проблем: либо в самом этом шкафу либо в шкафах 1ШЛ1 и 1ШЛ2. Но эти лампы не горят. Так что же получатся? Проблема есть, но ее нет? Чудеса какие то.

Но нет :) Спросите любого электрика: "Чего не бывает в электротехнике?" И он вам ответит: "Чудес".

Для начала давайте посмотрим на схему сигнализации сборки 00BLC12GH000:

Желтым я выделил ключи управления, которыми можно отключить почти всю сигнализацию (кроме "Неисправность в шкафу ввода").

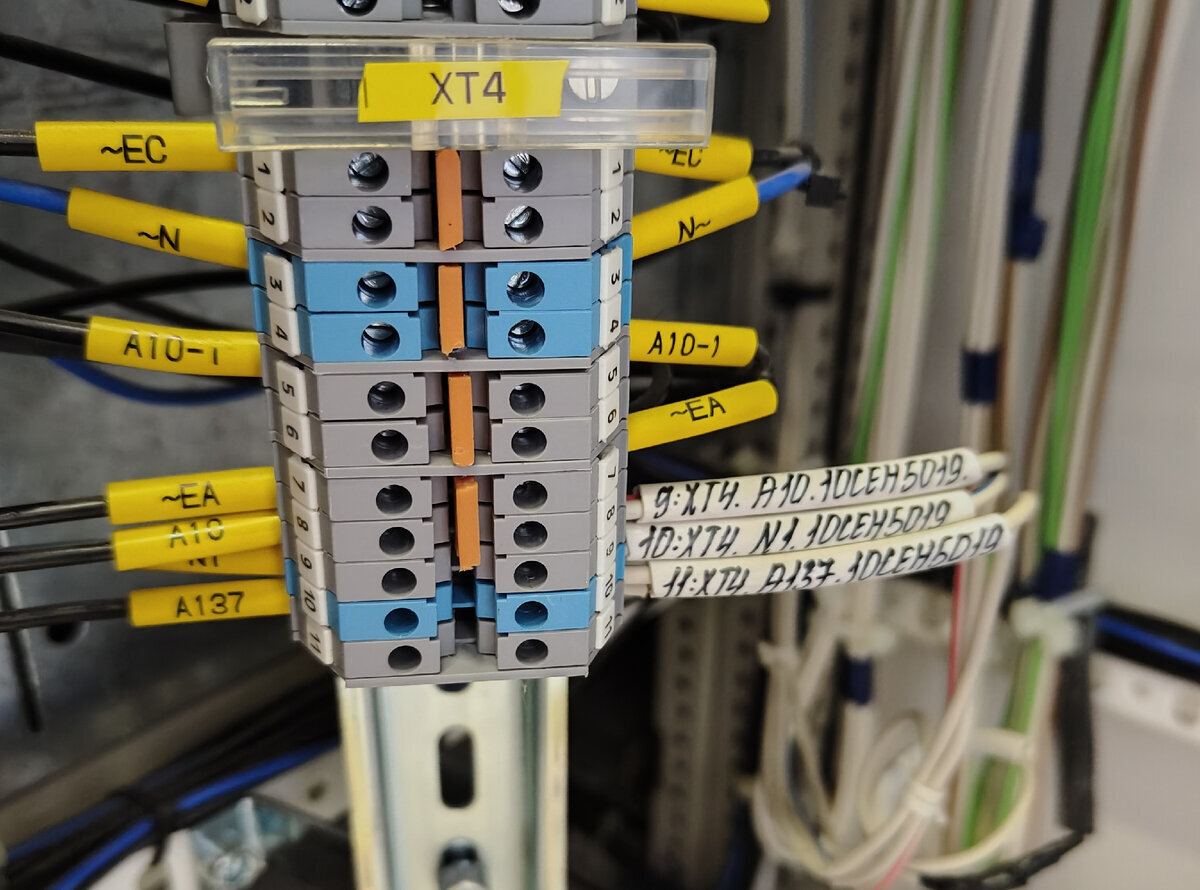

Далее нужно открыть шкаф клеммных рядов и найти там исходящую жилу А137 кабеля 10CEH5019:

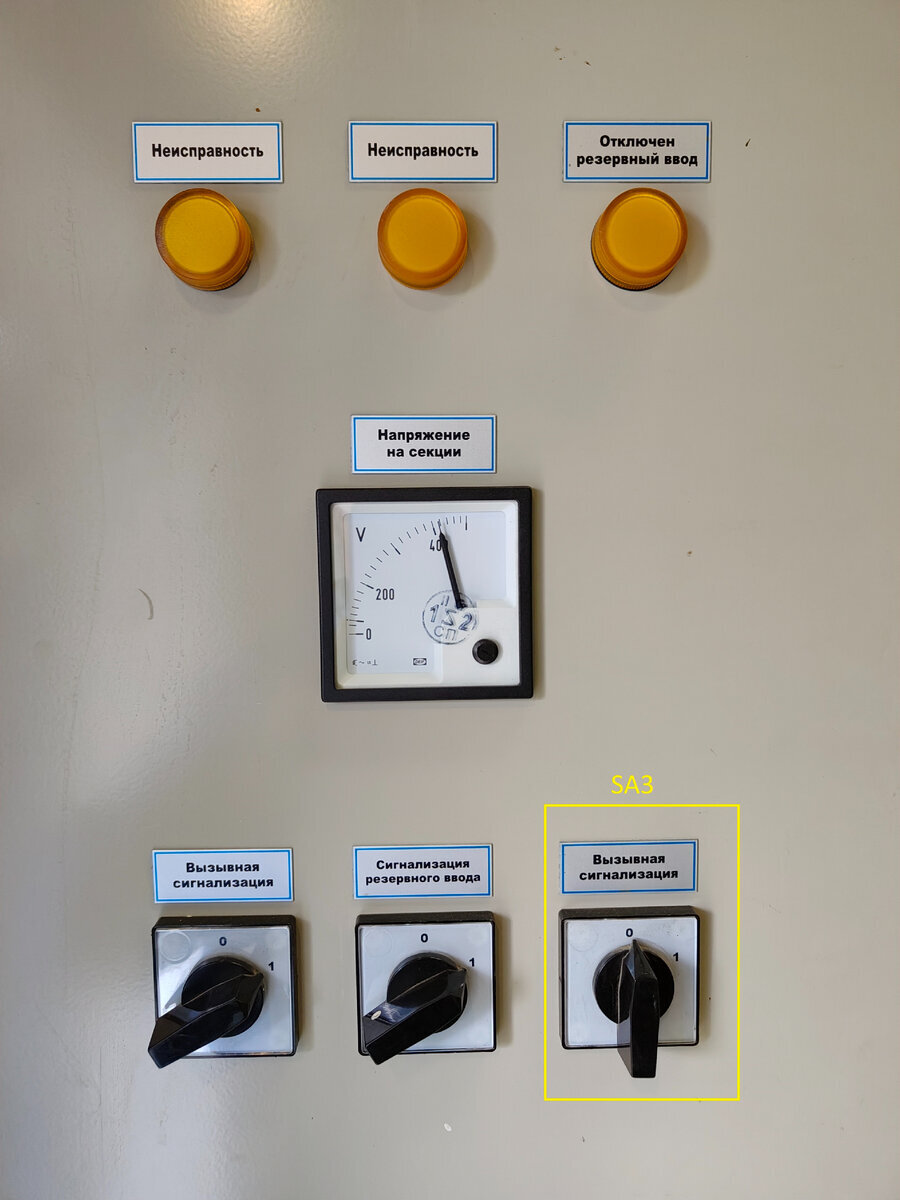

Теперь я "сажусь" мультиметром на клемму с проводом А137 и на клемму с проводом N1 и замеряю напряжение в 220 В. Оставляю мультиметр на месте и поворачиваю ключ SA3 в положение "0":

И о чудо, никаких пятен (надеюсь кто ни будь поймет к чему я). На мультиметре напряжение пропало, а значит проблема практически решена. Нам нужно снова обратиться к схеме:

Как видно на схеме, через ключ SA3 проходит всего лишь три сигнала:

• сигнал S51 от QF1 (вводной выключатель)

• сигнал SF1-SD (доп. контакт автоматического выключателя SF1)

• cигнал KSV2 (промежуточное реле с выдержкой времени)

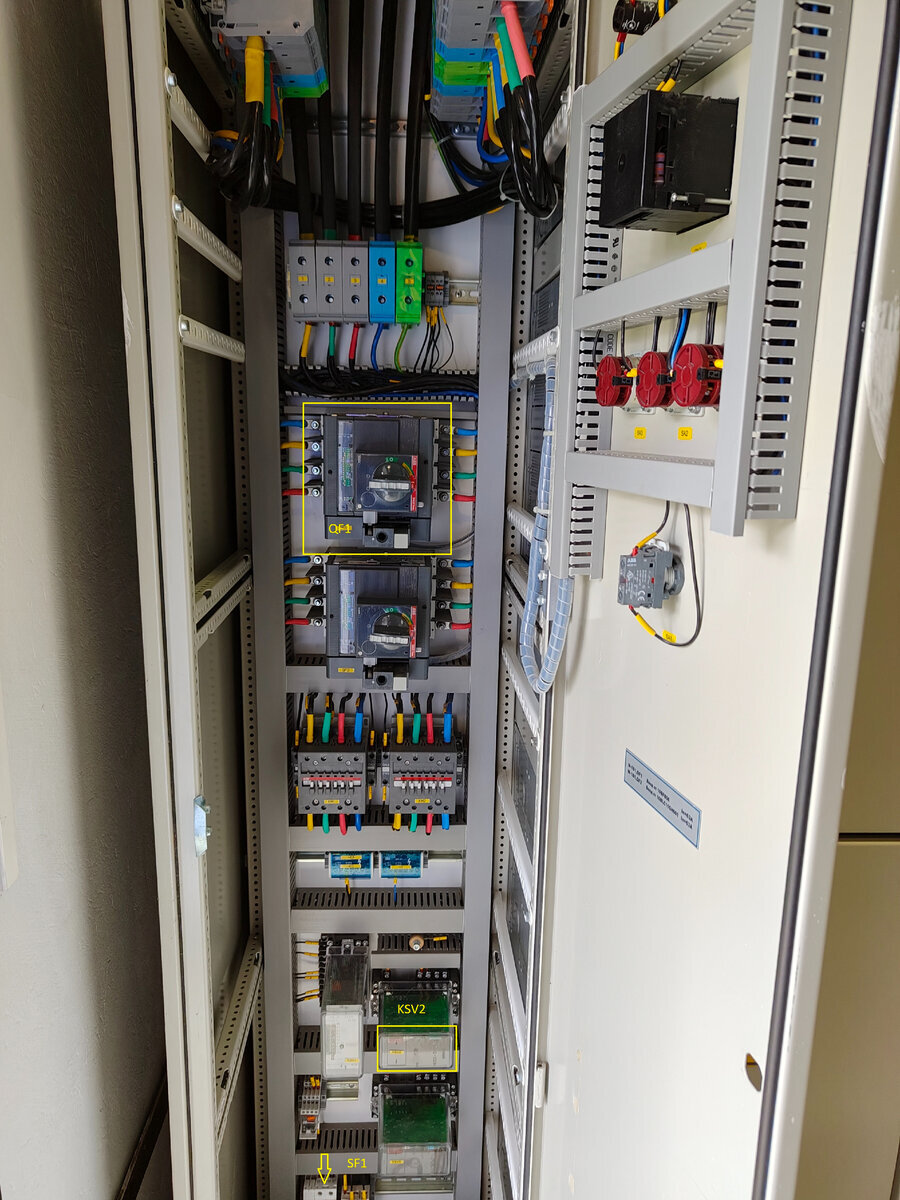

Все эти компоненты находятся в вводном шкафе, открываем его:

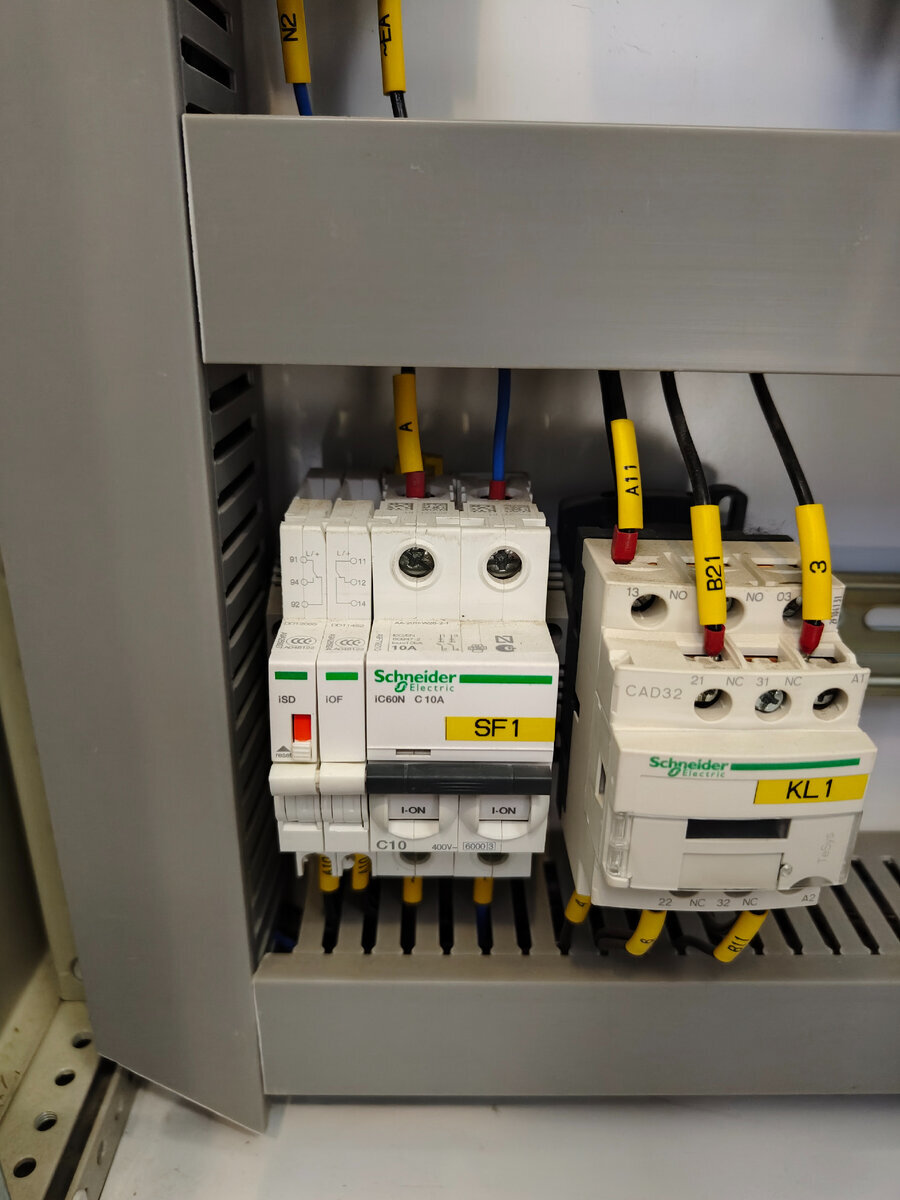

К сожалению на фото выше не видно автомата SF1, но вот его фото вблизи:

Что сразу бросается в глаза? А то что модуль iSD сигнализирует (красным) о том, что SF1 находиться в состоянии "сработал", при том, что фактически SF1 включен. Через контакты этого модуля и формируется ошибочный сигнал «Вызов на сборку 10BLC12GH000». Таким образ часть проблемы решена - дополнительный контакт iSD дефектный и его требуется заменить. Кстати через автомат SF1 формируется шинка управления. О том, что это такое расскажу в другой раз.

Я надеюсь, что есть отчаянные читатели, дошедшее до этого момента, ведь сейчас будет самое интересное. Что на счет того, что по месту действия не горит ни одна лампа, сигнализирующая о неисправности? Ведь фактически, хоть и ложно, мы имеем срабатывание сигнализации. Чтобы ответить на этот вопрос нам снова понадобится схема:

Давайте рассуждать вместе:

1) контакт SF1- SD (в желтой рамочке) находиться в состоянии "сработал", но данное состояние ложно, ведь автомат SF1 включен;

2) далее на пути этого контакта лампочек нет - тут все по схеме, от него в этом шкафе никакие лампы и не должны загораться, а загорается лампа в шкафе вызывной сигнализации;

3) лампа "Неисправность" есть выше - HLY1 и для ее горения нам нужно, чтобы контакт SF1-OF был в состоянии "замкнут", а это возможно только, если автомат SF1 физически выключен, либо этот автомат выбило (перегрузка или короткое замыкание). Тогда то реально и должен сработать контакт SF1- SD.

На этом мое расследование завершается. Далее я, через компанию, закуплю полный комплект: автомат и два дополнительных модуля к нему, и заменю все разом. Ключ управления SA3 я оставил в положение "0" или выключено, потому как пользы от этого участка вызывной сигнализации на данный момент никакой.

В качестве вывода хочу сказать, что при наличии толковой документации решение проблем становится интересной работой. Сложного в этом нет ничего.

Хочу поблагодарить всех дочитавших статью до конца. Увидимся в следующих статьях.

До встречи :)
