Видеокарта Sapphire RX570 8G Nitro+ после залития

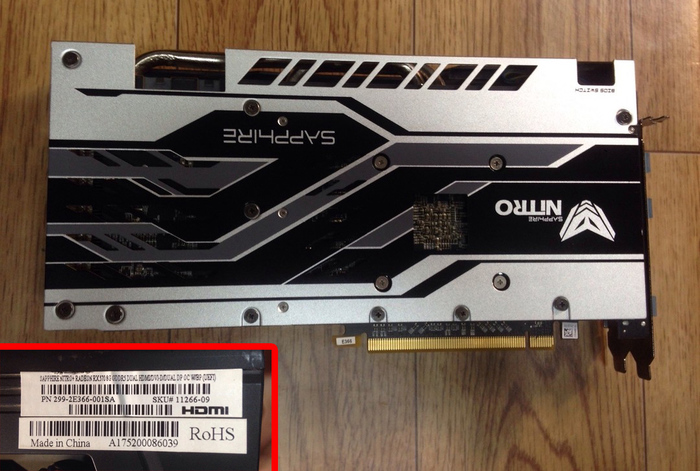

Принесли в ремонт видеокарту RX570 после попадания жидкости.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Сам владелец уже разобрал карту, промыл всё спиртом и высушил. Но изображение отсутствует.

Разбираю видеокарту и осматриваю.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Следы залития отсутствуют. Это усложняет диагностику.

Приступаю к замерам. Сразу же обнаруживаю что сопротивление по питанию видеопамяти сильно занижено

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Подаю в эту линию 1,3В и смотрю тепловизором что греется

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Греется банка видеопамяти

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Снимаю эту банку. Под ней видны следы залития

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Отмываю плату от окислений. Сопротивление по питанию видеопамяти пришло в норму

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Запаиваю на всякий случай новую банку вместо залитой

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

И пробую включать карту в тестовом стенде

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Изображение есть, Видеодрайвер успешно установился

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Однако при любой нагрузке изображение пропадает и система зависает на черном экране. Разбираюсь дальше.

Поскольку все следы залития были убраны до ремонта, придется снимать и реболлить видеочип со всеми банками памяти.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Оказалось что под видеочипом не всё хорошо. Залитие есть. Под другими банками памяти тоже были следы жидкости.

Чищу остатки припоя и отмываю плату.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Реболлю видеочип и банки памяти

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Теперь запаиваю всё на место

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Собираю карту и запускаю в тестовом стенде

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена.
