Точило для заточки свёрл и резцов
Понадобилось мне заточить резец твёрдосплавной, болгарка например его вообще не берёт.
Алмазные камни имеют 32 мм посадочное место, на болгарку их не поставить, да и не нужно, обороты слишком высокие, поэтому решил реанимировать маленькое точило. Заточной станок ДИОЛД ЭТБ-200/125, 200Вт давно валялся, там алюминиевые провода на обмотке статора, ну и они просто окислились и отвалились, видимо флюс не отмыли после пайки. Разобрал, нашёл обрывы и спаял. Алюминий паять не просто, поэтому на алюминиевые провода накрутил в один слой тонкую медную проволочку, и уже так припаял к выводам мотора. Шайбы и гайки крепёжные давно утеряны, поэтому сделал новые из самых доступных материалов, листовой алюминий на упорные шайбы и фанера берёзовая. Купить такие без вариантов, размеры не стандартные, 13 мм вал, обычные шайбы или болтаются или не лезут, поэтому просто сделал новые. Бобышки для посадки шлифовальных кругов сделал составные, отверстия в них просверлены не соосно, при посадке на вал и стяжке их между собой саморезами, они очень плотно зажимают вал, а так как точил по месту, то никаких биений быть не может, посадка получается идеальная. Гайка М11 с левой резьбой заменена на деревянную гайку из той-же фанеры. Просто плотно накрутил на резьбу фанерный блин и по месту обточил. В работе проверил, я очень доволен. Попробовал и стандартный алмазный заточной диск, и специальный для огранки хрусталя который применяют, оба просто на ура справляются с заточкой резцов из карбида вольфрама, а это вещество одно из самых крепких, по твердости сравнимо с алмазом.
Шайбы из листового алюминия
13мм внутренний диаметр шайб

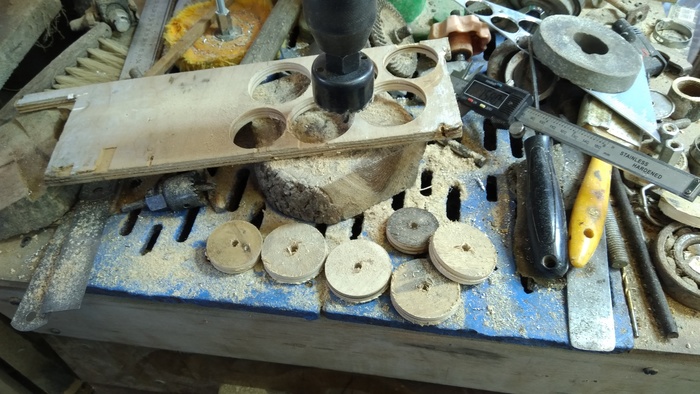

Заготовки для щёчек
Тугая посадка на валу
До стяжки между собой саморезами вот так выглядят щёчки, тут уже тугая посадка, при стяжке они выровняются
Если толщина диска меньше чем посадочное место, из фанеры легко делается шайба с выступающим буртиком.

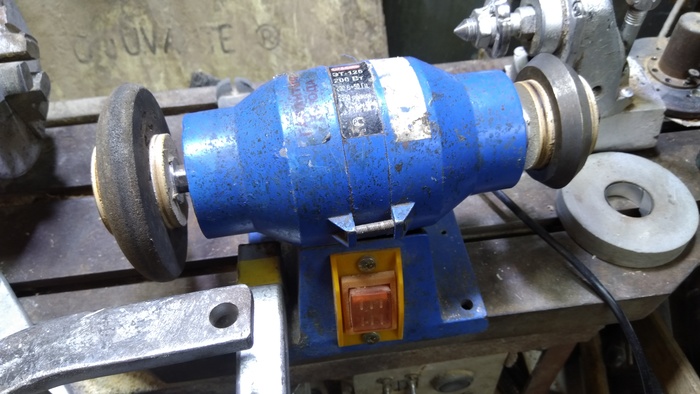

Готово, проверено в работе!
