Telefunken ELA M 251 своими руками Ч.1
Продолжаю делать микрофоны.
мой первый пост по теме Самодельные конденсаторные микрофоны
мой второй пост по теме Студийные микрофоны своими руками
мой третий пост по теме Студийный конденсаторный микрофон на схеме Neumann U87
мой четвертый пост по теме Студийный конденсаторный микрофон своими руками
Решил вернуться к истокам, припасть, так сказать, к мудрости предков. Ламповый микрофон!
Для начала посмотрел конъюнктуру, проще- цены на ламповые микрофоны известных производителей. Выбрал легендарный Telefunken Ela M251.
Дедушка мне говорил, что начинать всегда нужно с питания.
Заказал у коллеги проект корпуса блока питания.

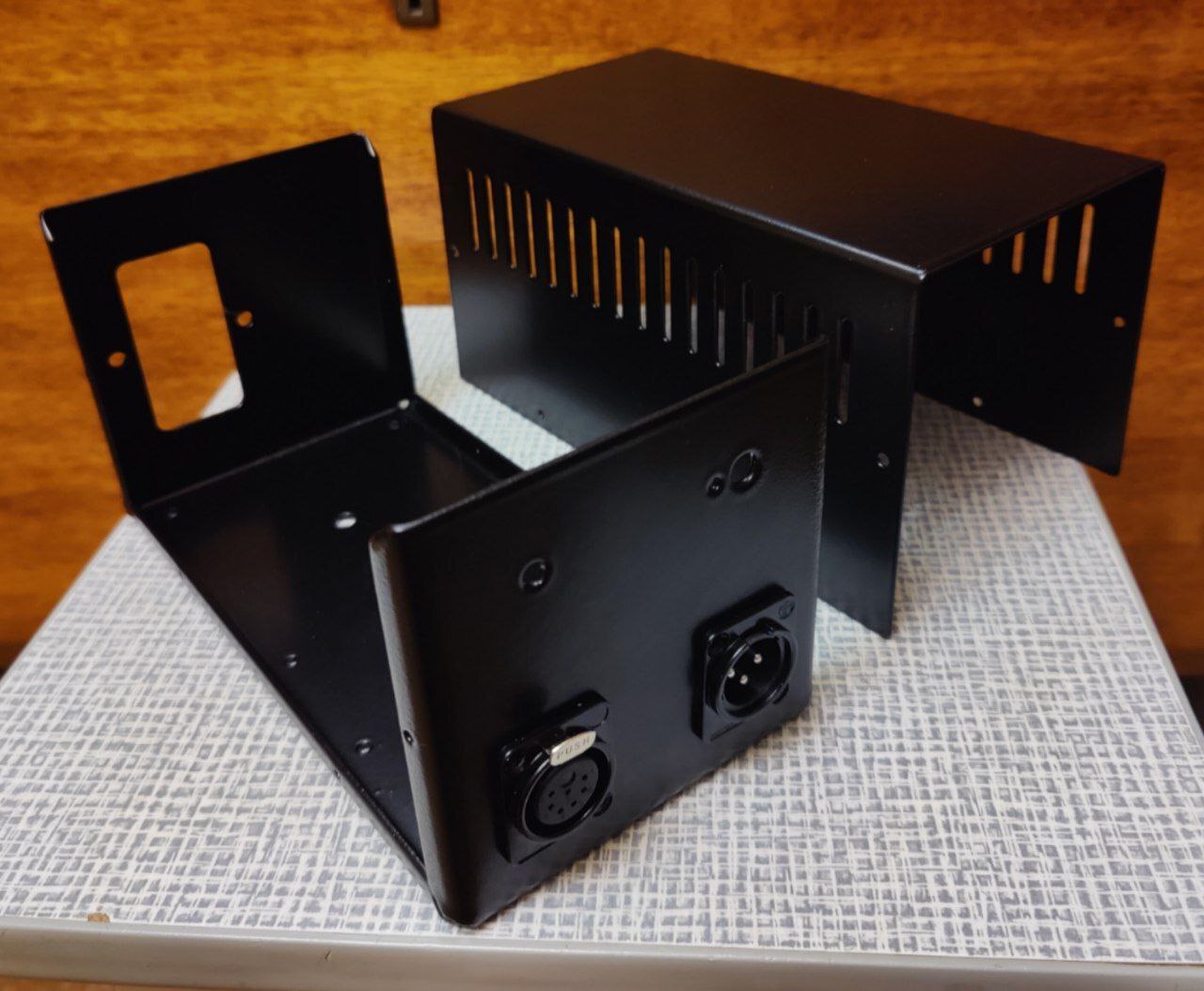

Заказал изготовление коробок и сразу покрасил на ближайшем СТО.
Нашел на Авито прекрасные советские трансформаторы ТА-1. С него можно получить кучу напряжений, в том числе и нужные мне 150 и 10 Вольт. Трансформатор очень слабенький, по току, но для микрофона хватает с запасом. Даже на накал лампы.
схема БП
Сделал блок питания. На выходе:
1. +120V анодного напряжения,
2. +6.3V напряжения для накала лампы,
3. 0V - +120V регулируемое напряжения для поляризации капсюля.
С помощью последнего реализуется плавное переключение диаграмм направленности микрофона "кардиоида", "круг", "восьмерка".
В настоящем M251 переключение диаграмм происходит с помощью переключателя, который находится внутри микрофона:
Добрые люди уже давно применили более прогрессивный метод напряжения подачи поляризации с БП, поэтому выбранная мной схема выглядела так:

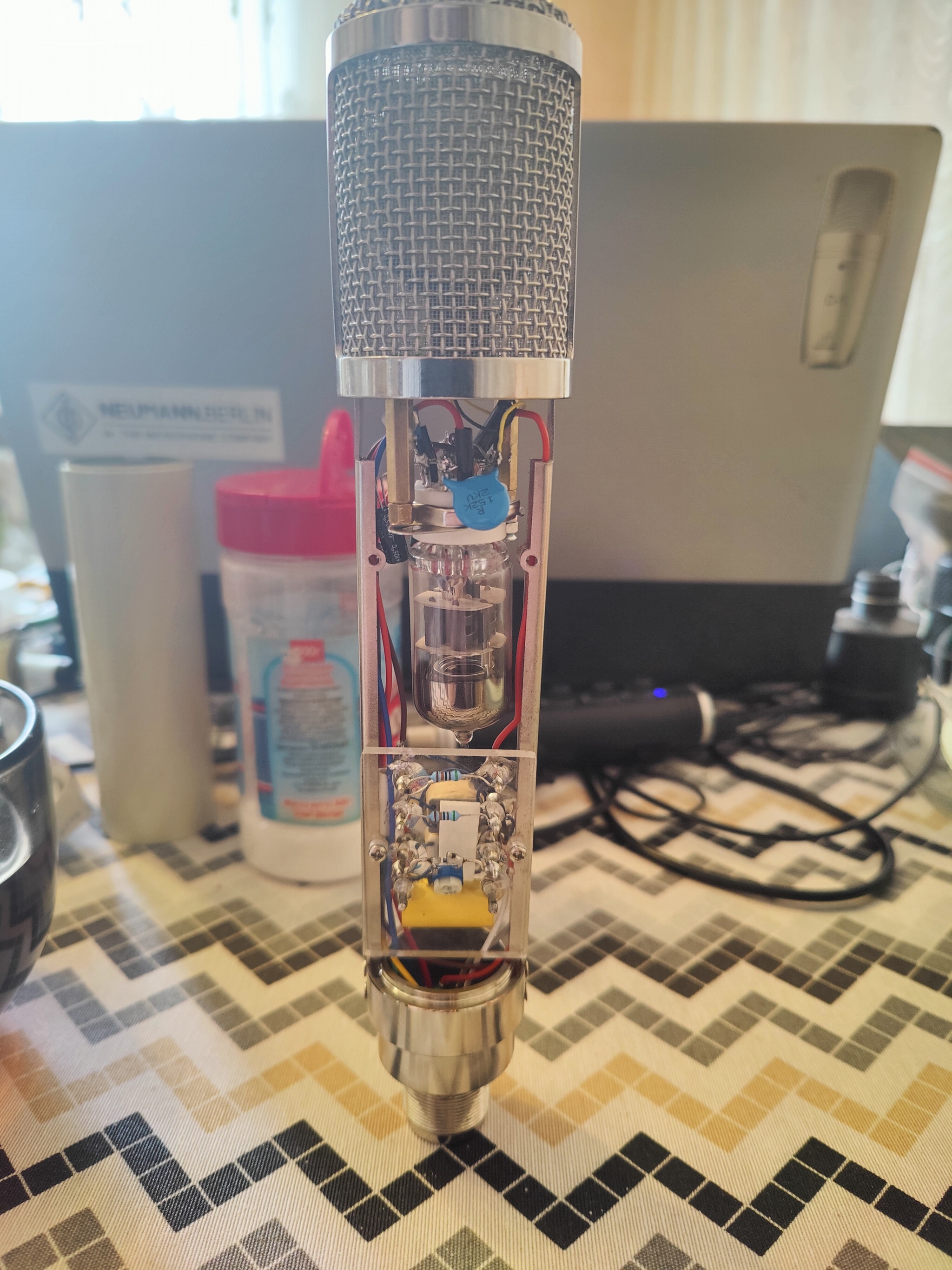

Далее началась сборка

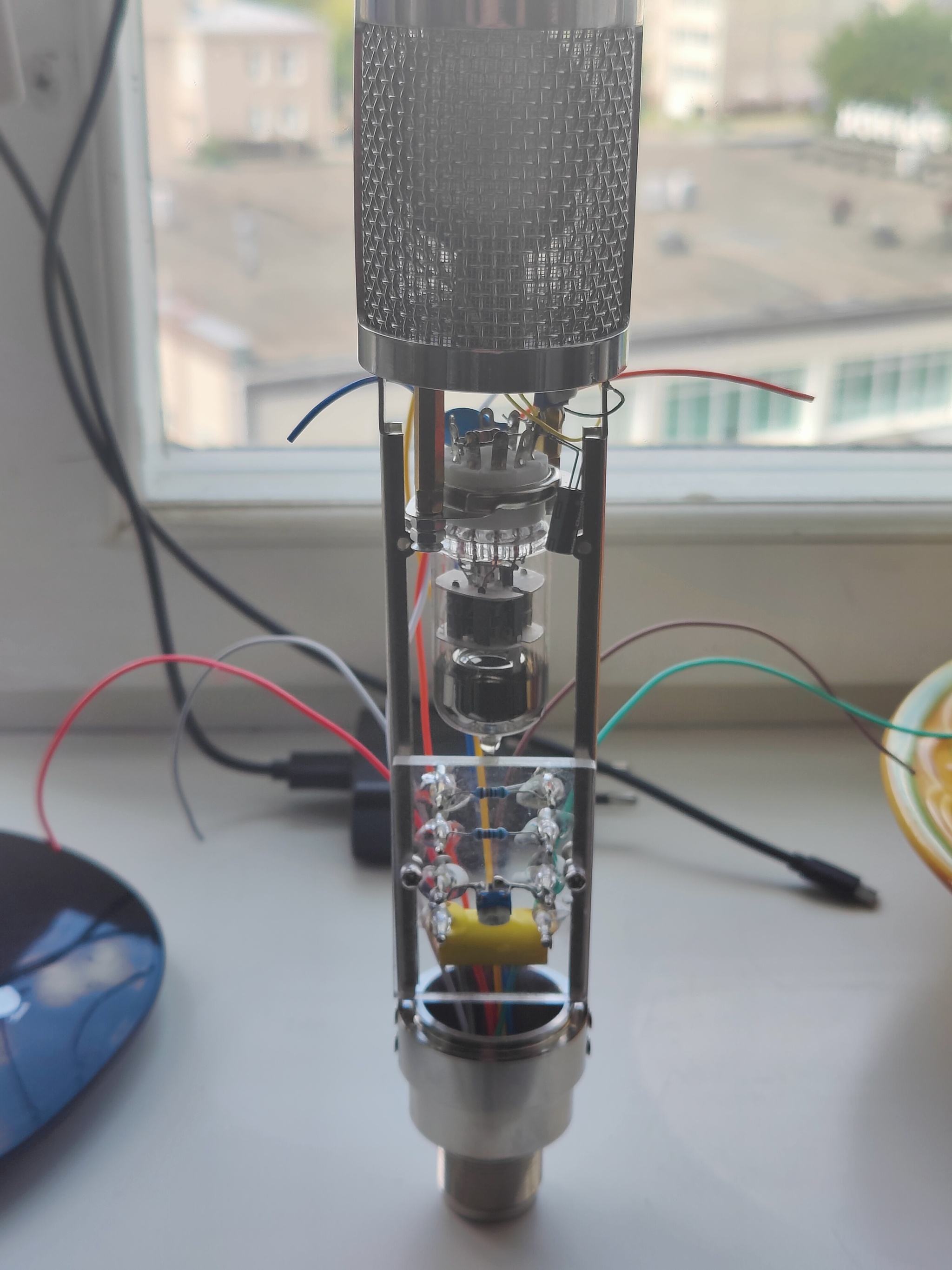

Первый вариант был с советским трансформатором с подходящим Ктр- 6:1. На аудиотесте оказалось, что у него видимо низкая индуктивность и нижних частот не хватает.
Трансформатор заменил на старый-добрый Т14 от компании 3U, наконец то появились нижние частоты.
Первое включение, и аудиотесты в следующем посту, всем спасибо.
