Технологии: "Оптический HDMI-кабель" Сфера применения1
Интерфейс HDMI — один из наиболее востребованных в области мультимедиа, несмотря на двадцатилетний возраст. Последняя версия стандарта обладает высокой пропускной способностью и поддерживает разрешение вплоть до 10К. Однако все это актуально на небольших расстояниях. Что делать, если нужен длинный кабель? Здесь поможет оптический HDMI.
Проблема классических HDMI-кабелей

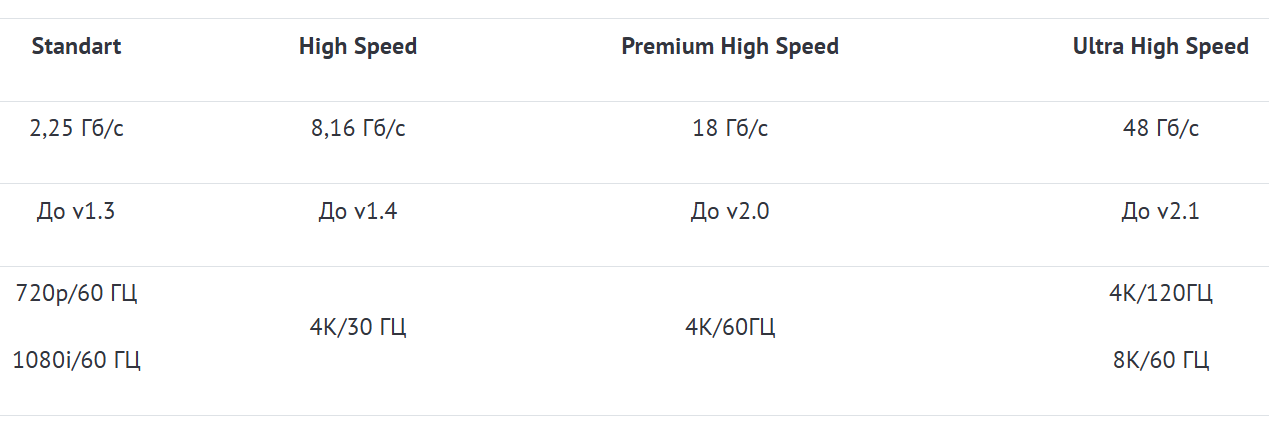

Существует несколько разновидностей HDMI-кабелей. Они разделены на стандарты. Например, уже существует стандарт HDMI с Ethernet — дополнительный канал передачи данных Ethernet обеспечивает связь устройств с интернетом на скорости до 100 Мбит/с. Появился и автомобильный стандарт — Automotive выдерживает повышенные вибрации, высокую влажность и температурные перепады.
Узнать подробнее про спецификации интерфейса вы можете в отдельном материале.

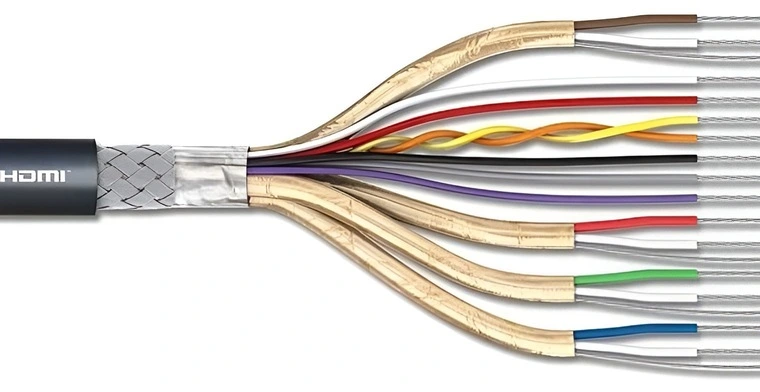

Однако у всех классических HDMI-кабелей, независимо от стандарта, есть общая черта — внутренняя начинка. Проводником в дешевых моделях служит алюминий, в более дорогостоящих — медь.

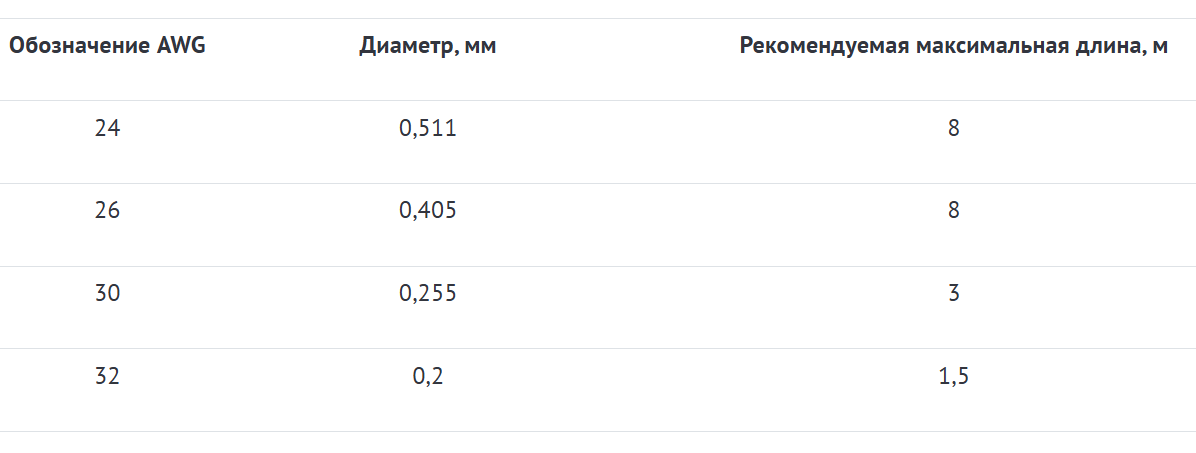

Эти материалы имеют один существенный недостаток — затухание сигнала. Поэтому одним из ключевых параметров при покупке является толщина. Чаще всего встречается американская система измерения — AWG (AmericanWireGauge).
Чем больше диаметр и сечение, тем меньше затухает сигнал. Однако даже при максимальном диаметре AWG 24 рекомендуемая длина кабеля не должна превышать восьми метров. В лучшем случае предельная длина доходит до 15 метров. Но только если передается небольшой объем данных, как правило — в разрешении 720/1080.
А что, если превысить этот предел? О корректной передаче данных можно забыть — пользователи столкнутся с зависаниями, артефактами картинки или вовсе ничего не увидят. Но зачем в домашних условиях в принципе нужен кабель больше восьми метров? Варианты есть.
Например, вы хотите организовать домашний кинотеатр в очень большой комнате, а мультимедийная техника разбросана по разным углам. На кабеле длиной больше восьми метров нет гарантии качественной передачи сигнала. Особенно, если говорить о разрешении 4К. Кто-то предпочитает подключать ТВ от компьютера, расположенного в другой комнате.

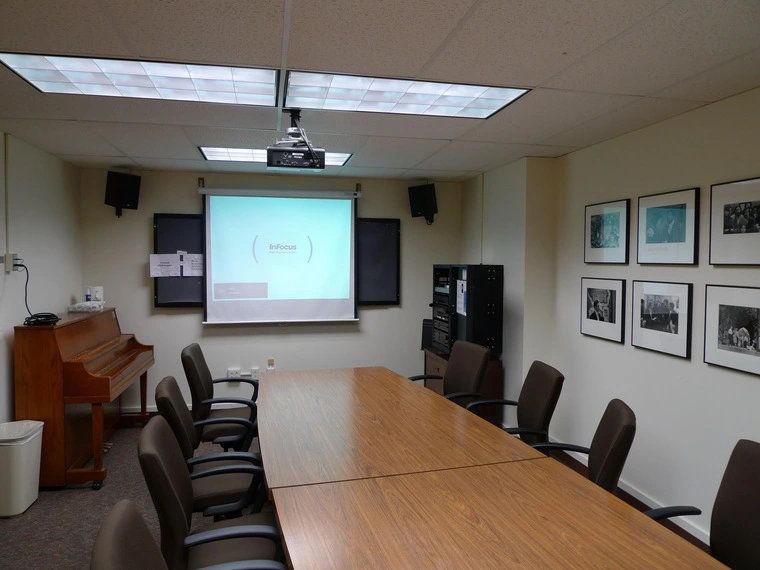

Также длинные HDMI-кабели пригодятся в офисах, когда нужно подключить экраны в конференц-залах (и не только). Это касается и различных проекторов, которые обычно располагаются под потолком.
Боремся с затуханием сигнала
Получить сигнал без помех на больших расстояниях в HDMI можно — есть несколько решений.

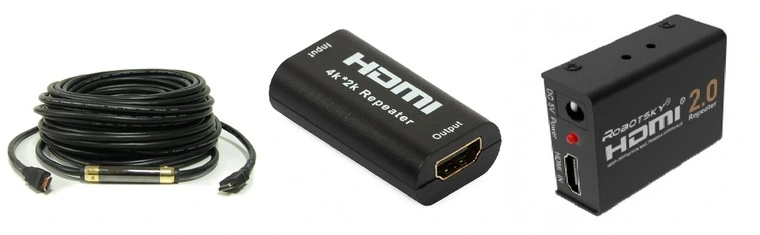

Первое — использовать повторитель. В некоторых случаях он уже встроен непосредственно в кабель. Как правило, это позволяет увеличить максимальное расстояние до 30 метров, но только для картинки разрешением не выше 1080p. Чаще можно встретить повторители в виде отдельного блочка. Они могут питаться как от самого интерфейса, так и от отдельного блока питания.

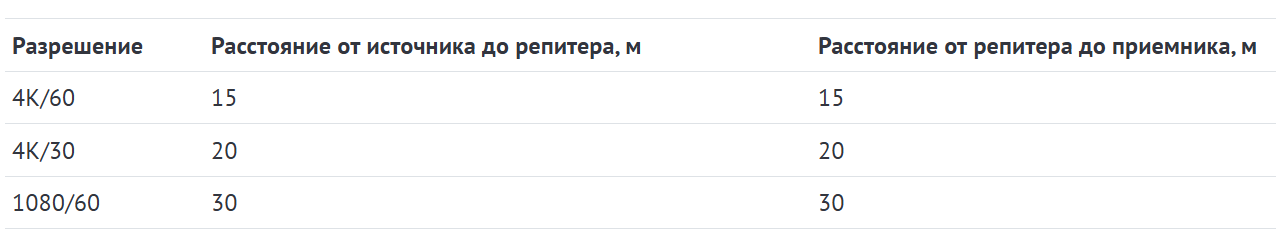

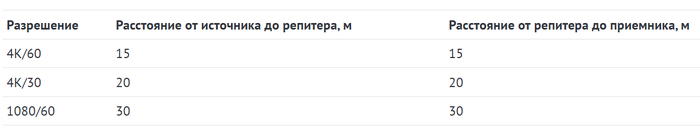

Возможности напрямую зависят от каждой конкретной модели и требуемого разрешения. В среднем можно получить:

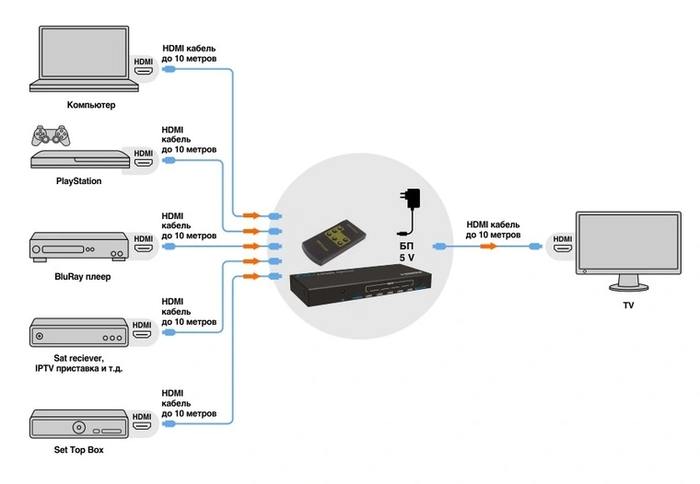

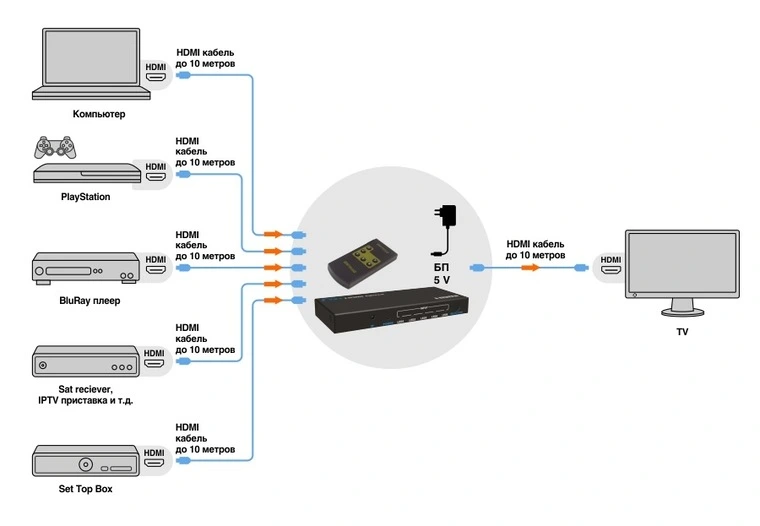

В лучшем случае для стабильной 4К картинки в 60 Гц можно получить 40 метров (25+15), но только с кабелем 24AWG. В целом такие повторители обеспечивают двукратный прирост по сравнению с пределом в 15 метров для обычного HDMI-кабеля. Если устройств много, а длины не хватает, можно присмотреться к HDMI-коммутаторам, которые предложат максимальное расстояние в 20-25 метров.

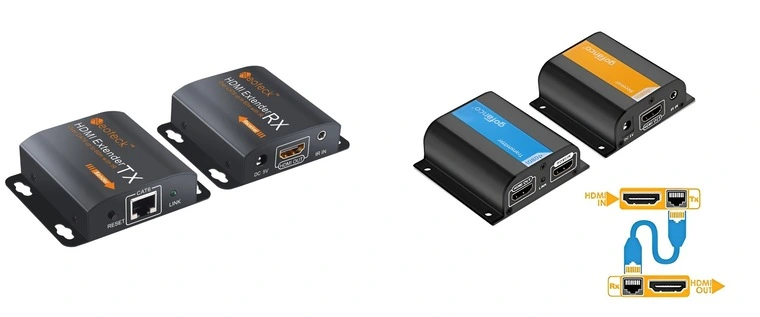

Еще один популярный вариант — переходники HDMI-Ethernet. Это пара блочков с выходами HDMI и RJ-45. Сигнал передается через сетевые кабели Cat 5/6/7. В зависимости от устройства можно рассчитывать на удлинение в 60-120 метров, а для 1080p — вплоть до 200 метров.
Однако стоят такие удлинители не сильно дешево — цена доходит до пяти тысяч рублей. К тому же для каждого блочка необходимо отдельное питание. Придется позаботиться о наличии розетки.
Есть ли одновременно простое и эффективное решение? Да — это оптический HDMI кабель (AOC - ActiveOptical).
Как работает оптический HDMI-кабель

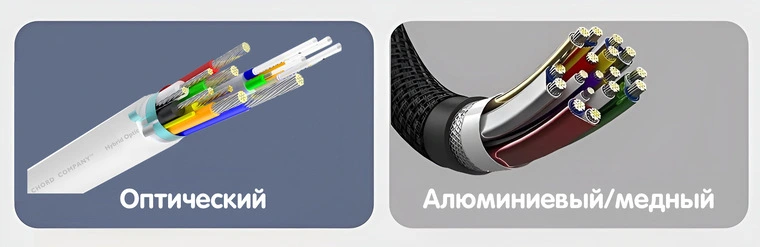

Принципиальное отличие этой категории — в «начинке». Совместно с проводниками из алюминия или меди в таких HDMI-кабелях используется оптоволокно. Это делает кабель помехозащищенным. А заодно обеспечивает передачу информации на большие расстояния с минимальным затуханием.

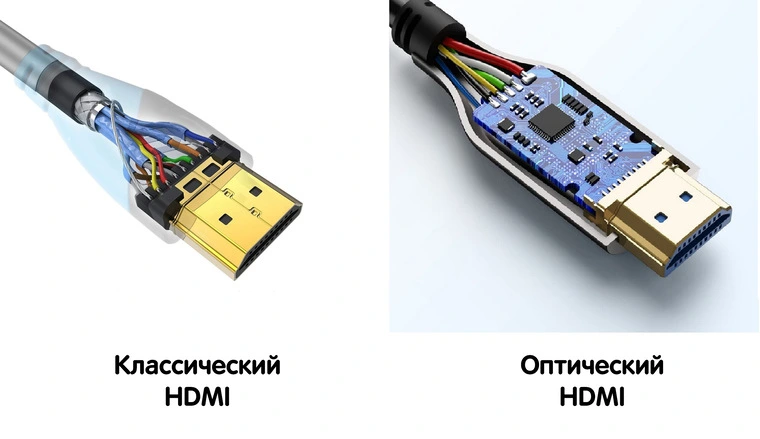

Питание и управляющие сигналы обычно передаются по классическим медным парам, а вот данные — уже по оптоволокну. Для преобразования сигнала используется небольшая схема — в современных кабелях она уже спрятана в корпус самого коннектора.
Сами волокна могут незначительно отличаться по структуре:
стеклянные сердцевина и оболочка;
пластиковые сердцевина и оболочка;
стеклянная сердцевина и пластиковая оболочка.
Первый вариант обладает максимальной пропускной способностью, но проигрывает двум остальным в плане гибкости и упругости.

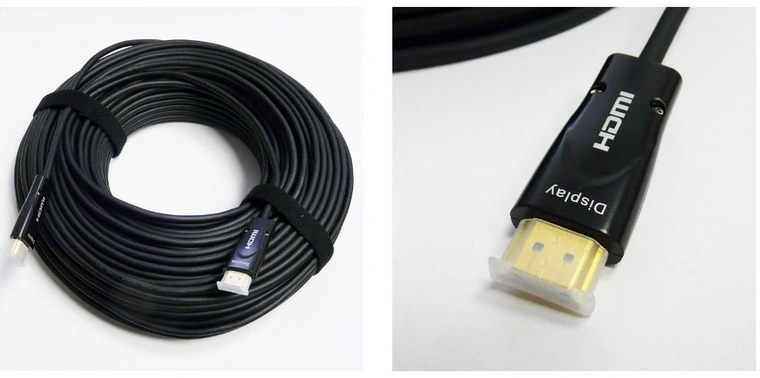

Что по поводу расстояний у HDMI AOC? Для 4К в 60 Гц без проблем можно использовать кабель длиной до 100 метров. Однако в продаже также можно найти модели на 300 и 500 метров! Если говорить о разрешении 8К в 60 Гц — то здесь справится кабель длиной не более 20 метров.
Единственный минус — это цена. Модели на 80-100 метров стоят в районе 15-25 тысяч рублей. Впрочем, если вам нужно обеспечить передачу 4К-контента на большое расстояние с максимальным удобством — это лучший выбор.
Как отличить обычный HDMI от оптического
Самый верный способ не наткнуться на подделку — покупать продукцию именитых брендов в проверенных точках продажи. Например, на территории стран СНГ производством оптических HDMI занимается например, компания Dr.HD — в продаже есть модели длиной до 80 метров.
При выборе косвенно можно ориентироваться на несколько визуальных критериев:

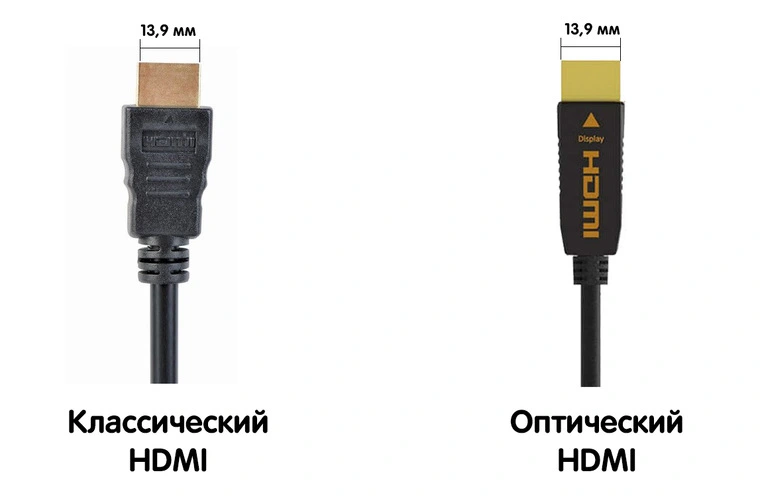

Оптический HDMI обычно имеет меньшую толщину провода. Как правило, это легко заметно на глаз. Но стоит также обращать внимание на показатель AWG обычного HDMI — из-за маленького сечения разница будет видна плохо.
Чуть более массивный коннектор у оптического HDMI. Поскольку внутри стоит схема преобразования, то корпус немного больше по габаритам, чем у классического HDMI.

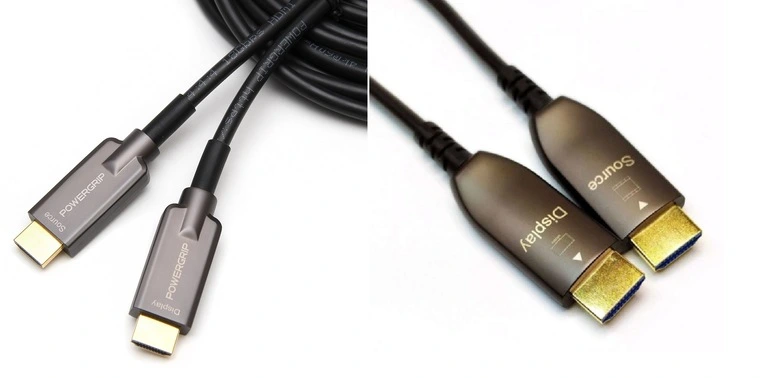

Обязательная маркировка на коннекторах. Оптические кабели нельзя вставлять любой стороной, поэтому на каждом коннекторе есть обозначение — для источника (Source) и приемника (Display).
Цена. Оптический кабель не может стоить дешево, особенно, от крупного бренда.
Заключение
Оптический HDMI кабель — это отличное решение для передачи контента в 4К/60 Гц на большие расстояния. Однако из-за своей цены такие кабели подойдут не всем. Они пригодятся, если вам необходимо преодолеть расстояние в 30 и более метров. В остальных случаях вполне можно обойтись повторителем, который обеспечит передачу картинки в 4К на расстояниях 15-30 метров.
P/S
Для сведения:
Организация HDMI Forum представила окончательные спецификации версии интерфейса HDMI под номером 2.2, презентация которой впервые состоялась в рамках мероприятия CES 2025.
Версия HDMI 2.2 была разработана с целью улучшения совместимости с современными мониторами и телевизорами, обладающими высокими разрешением и частотой обновления — например, с 4K/8K дисплеями. Кабели версии 2.2 будут поставляться с фирменной маркировкой Ultra96, означающей поддержку пропускной способности до 96 Гбит/с. Маркировка гарантирует, что покупатели приобретают сертифицированный продукт с необходимыми им функциями, поскольку современные кабели HDMI поддерживают пропускную способность только до 48 Гбит/с.
Кабели HDMI 2.2 способны передавать контент с разрешением до 12K при 120 кадрах в секунду и разрешением 16K при 60 кадрах в секунду. Они также поддерживают несжатые полноцветные форматы, такие как разрешение 8K при 60 кадрах в секунду/4:4:4 и разрешение 4K при 240 кадрах в секунду/4:4:4 при 10-битном и 12-битном цвете. Кроме того, стоит упомянуть интегрированную в стандарт 2.2 функцию Latency Indication Protocol (LIP), улучшающую синхронизацию звука и видео. Как подчеркивают в Engadget, она будет особенно полезной для конфигураций, включающих в себя ресиверы или звуковые панели.
