Светильник на стену из светодиодной ленты⁠⁠

Всем привет!

Всё я собирался сделать дополнительную лампу рядом с дочкиным письменным столом. Не долго собирался, года два.

В тихой однообразной жизни всегда так бывает: каждый отдельный день бесконечно долог, но месяцы и годы мчатся с непостижимой быстротой, словно проваливаются: не успеешь оглянуться — минул уже год. Не успеешь собраться спилить наконец какой-нибудь намозоливший глаза старый высохший тополь — прошло три года, и тополь, смотришь, рухнул сам от ветра, обвалив еще забор, который надо теперь чинить — дело тоже не быстрое, требующее долгих месяцев. ("Повесть о Ходже Насреддине")

И вот наконец собрался.

Для такого дела нам понадобится:
1. Светодиодная лента 2м 12V 10W - 440 рублей
2. Блок питания - 360 рублей
3. Провод трёхжильный 3м с вилкой - 250 рублей
4. Выключатель на провод одиночный - 80 рублей
5. Рамка для фото со стеклом - 300 рублей
6. Выключатель на провод двойной - 360 рублей
7. Регулятор мощности - 300 рублей
8. Плёнка матовая - 400 рублей
Итого 2490, не считая припоя, изоленты и так по мелочи.
И примерно 5 часов времени.

Этап первый - сделали эскиз

Сделали с дочкой примерный набросок как должно быть. Но пропорции пришлось изменить с учётом того, что минимальный отрезок светодиодной ленты - 2,5 сантиметра.

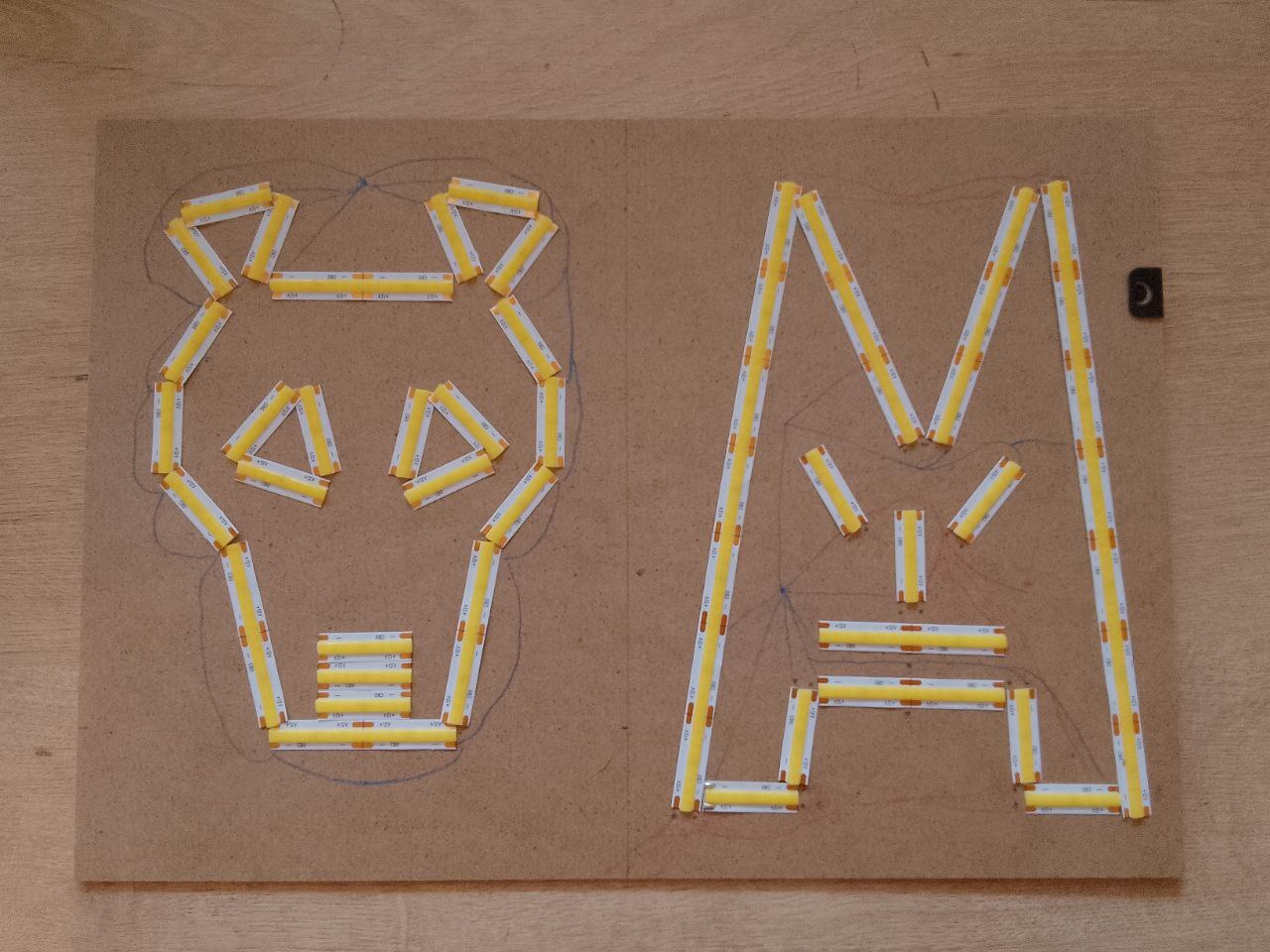

Этап второй - нарезал и приклеил ленту на подложку.

Подложка из мдф. В теории, больших температур быть не должно. Можно сделать подложку для светодиодов из тонкой алюминиевой пластины. Это дополнительные 400-500 рублей и разводку нужно будет делать проводами в изоляции, но я в этот раз решил не заморачиваться.

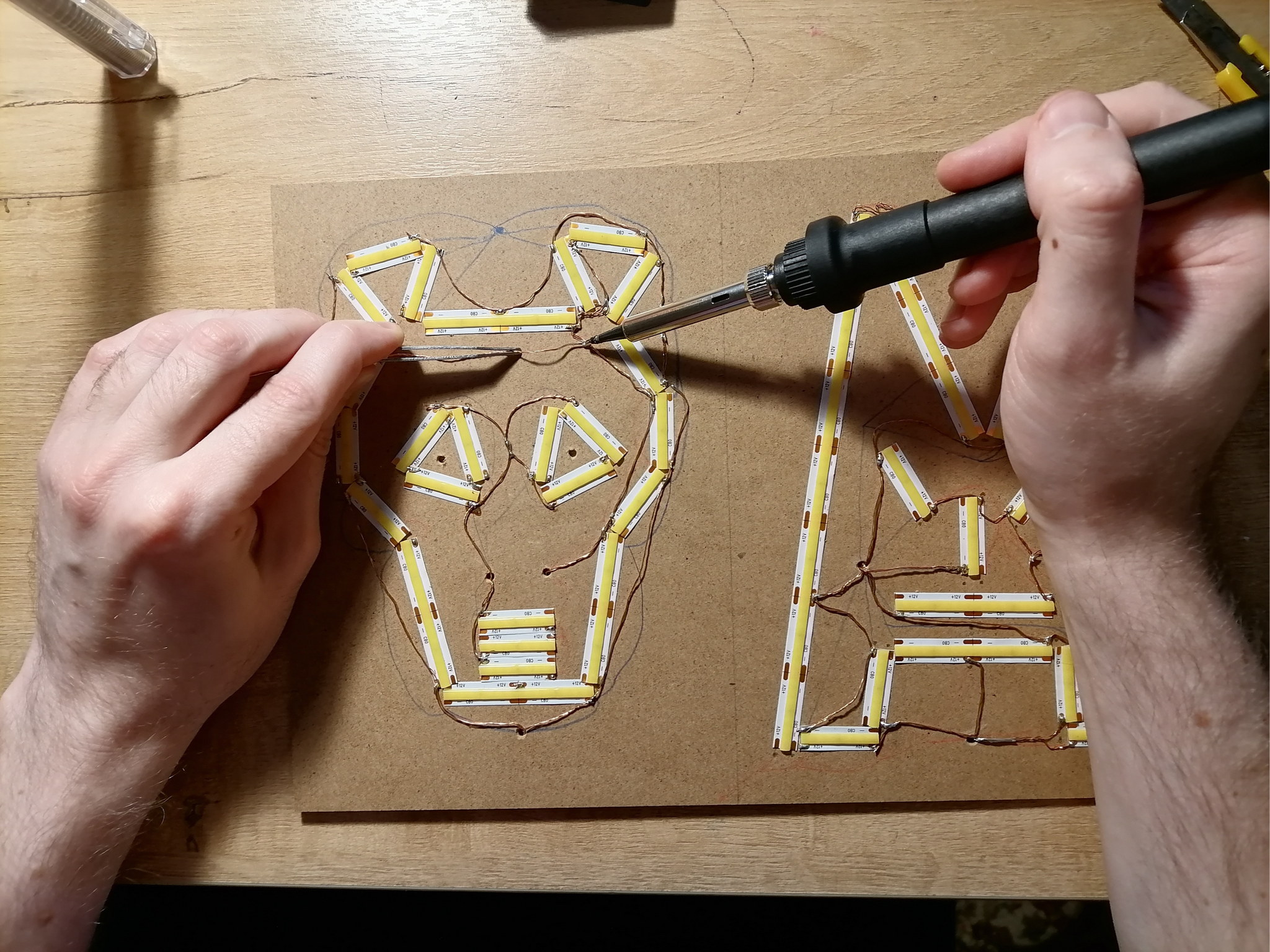

Этап третий - делаем разводку и долго-долго паяем.

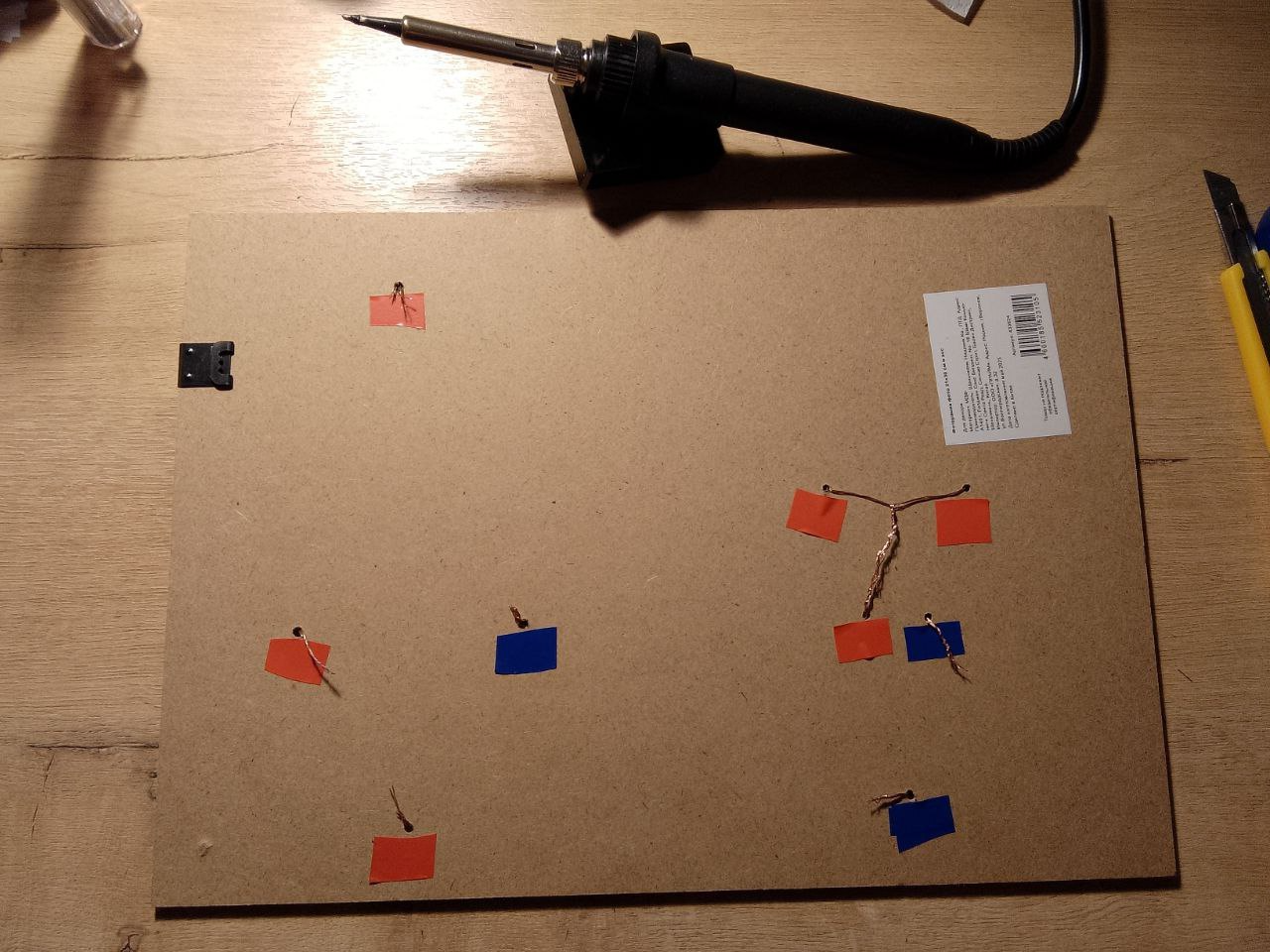

Сверлим мдф, выводим провода и допаиваем. Я сделал так, чтобы у собаки минус был по внешним контурам фигур, а плюс по внутренним. У кота наоборот. Главное не перепутать контакты и не устроить короткое замыкание.

Подключаем через блок питания без выключателей, чисто для проверки. Кот светится. А собака не светится и блок питания гудит как дурной.

А что это тут у нас? А у нас тут короткое замыкание. Хорошо, что лента не сгорела и блок питания остался живой. Перепаиваем, и всё заработало.

Этап четвёртый - делаем свет матовым

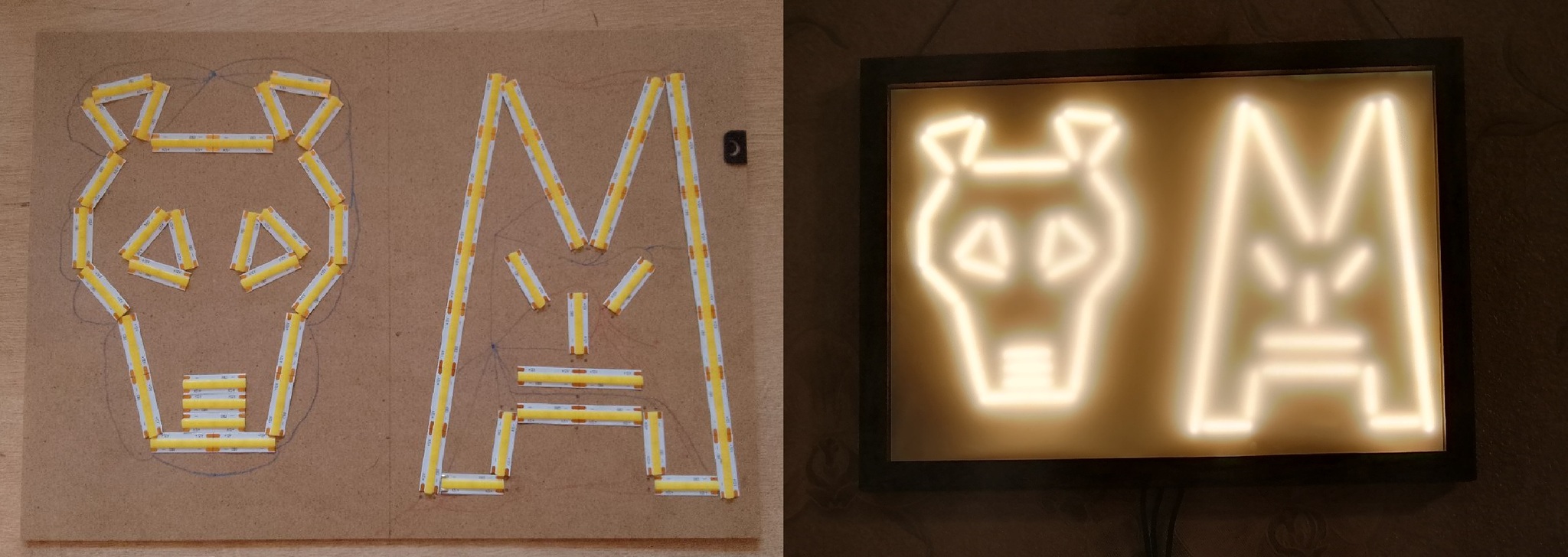

Всё вроде бы хорошо, оба контура светят. Но есть проблема - они не просто светят, они СВЕТЯТ! Не в смысле громко, а ярко. Хотя, удивляться и не стоило, в этих контурах около 1,7м ленты.

Решил, что после установки матового стекла свет не станет так сильно бить по глазам. Но вот проблема: матового плоского стекла я так найти в продаже и не смог. Фигурные плафоны есть, а вот плоского стекла нет. Если кто-то знает, где его можно купить - напишите, пожалуйста, в комментариях. Решил заменить матовое стекло на обычное, покрытое матовой плёнкой.

С этой плёнкой я задолбался как сто дурных: делал всё по инструкции, наносил пульверизатором мыльный раствор, но после высыхания на стекле оставались разводы, особенно заметные в боковом свете от ленты. В итого решил не клеить плёнку, а положить её сверху на стекло в два слоя (не снимая с плёнки защитный слой) и стало выглядеть нормально.

Фото этого этапа к сожалению не сохранилось.

Вот только всё равно ЯРКО так, что глазам больно на лампу смотреть.

Этап пятый - ставим регулятор напряжения, ставим два выключателя.

Нашёл решение проблемы с яркостью - поставил регулятор напряжения. Регулятор ставил после блока питания, т.е. на постоянный ток, максимальное напряжение 12 вольт.

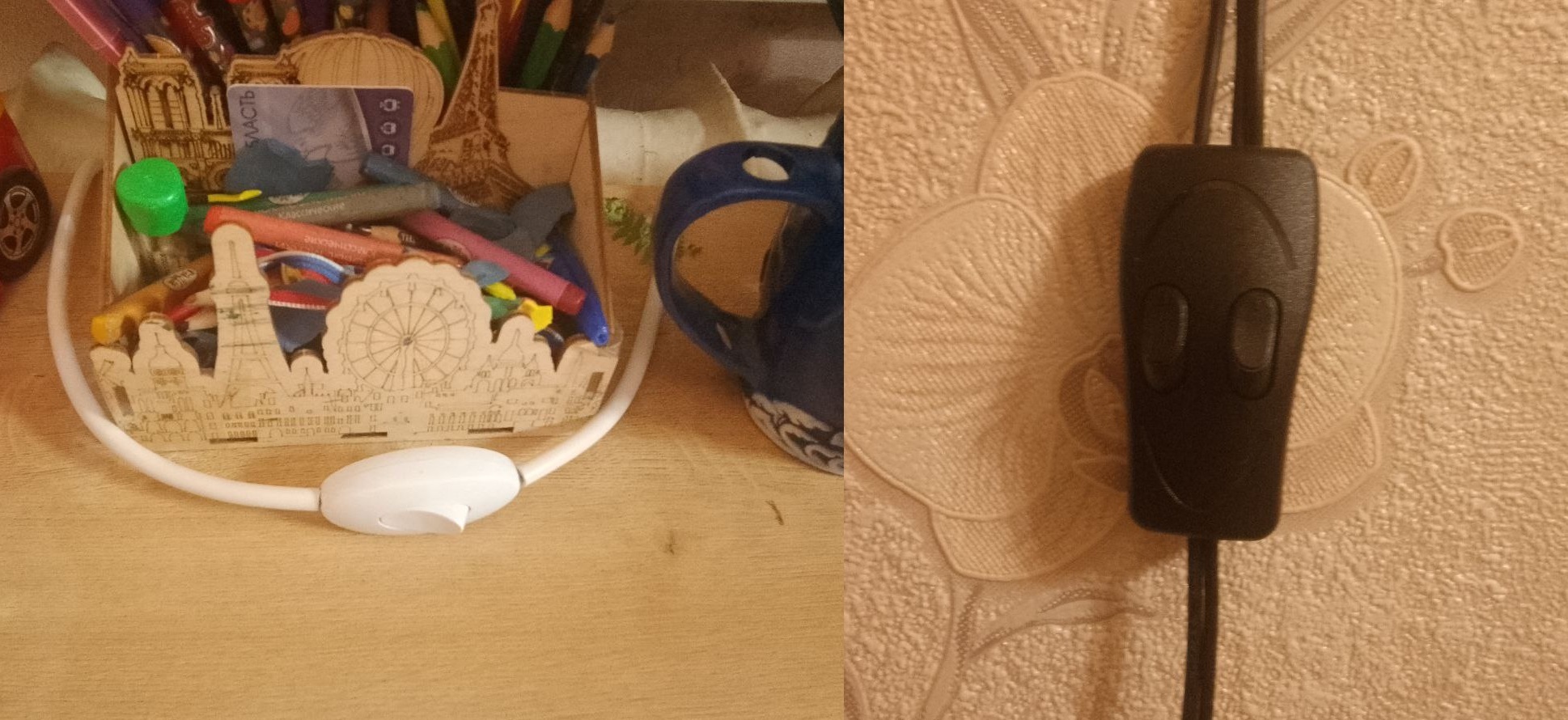

Вкарячил два выключателя. Первый на провод до блока питания. Вывел его на стол, чтобы можно было включать\выключать не вставая из-за стола. Второй выключатель сделал на две кнопки уже после блока питания, чтобы можно было включать их по отдельности.

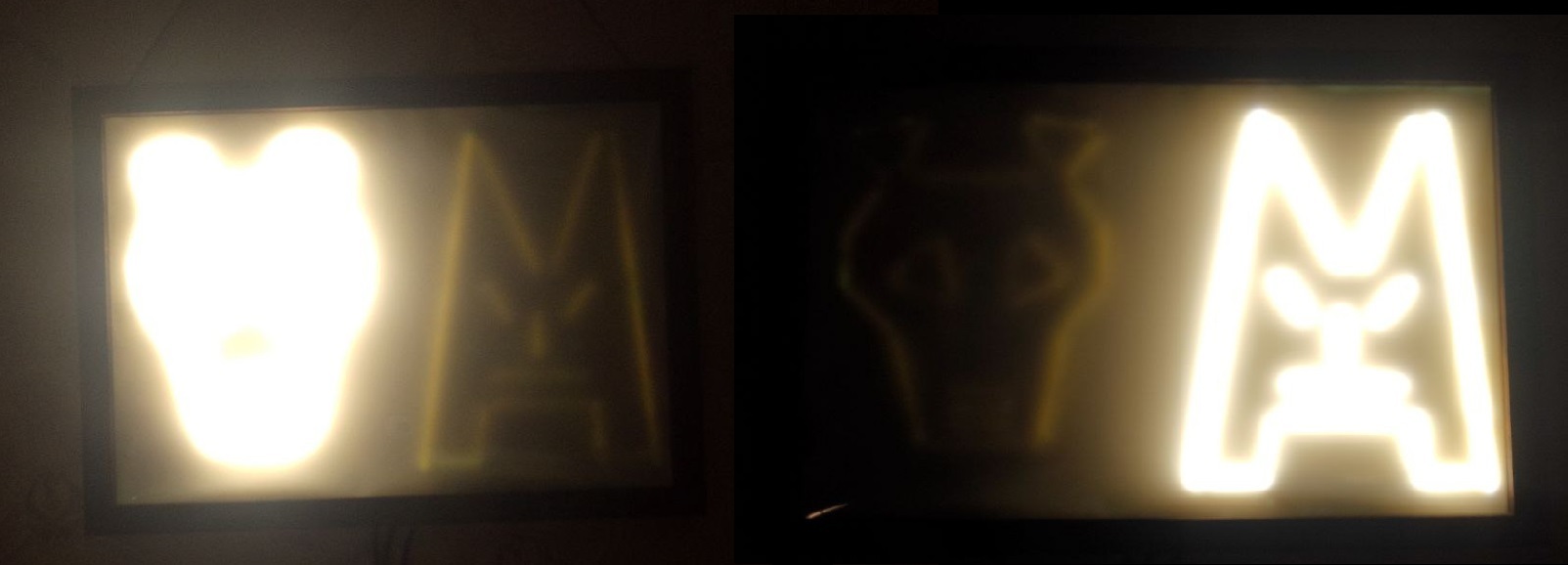

Но тут выяснилось ещё одна проблема, правда небольшая: при одном включённом контуре второй подсвечивается боковым светом и становиться виден.

Для предотвращения этого эффекта можно закладывать тоненькую полоску из того-же мдф (да в общем-то любого тонкого непрозрачного материала) между картинками.

Финал

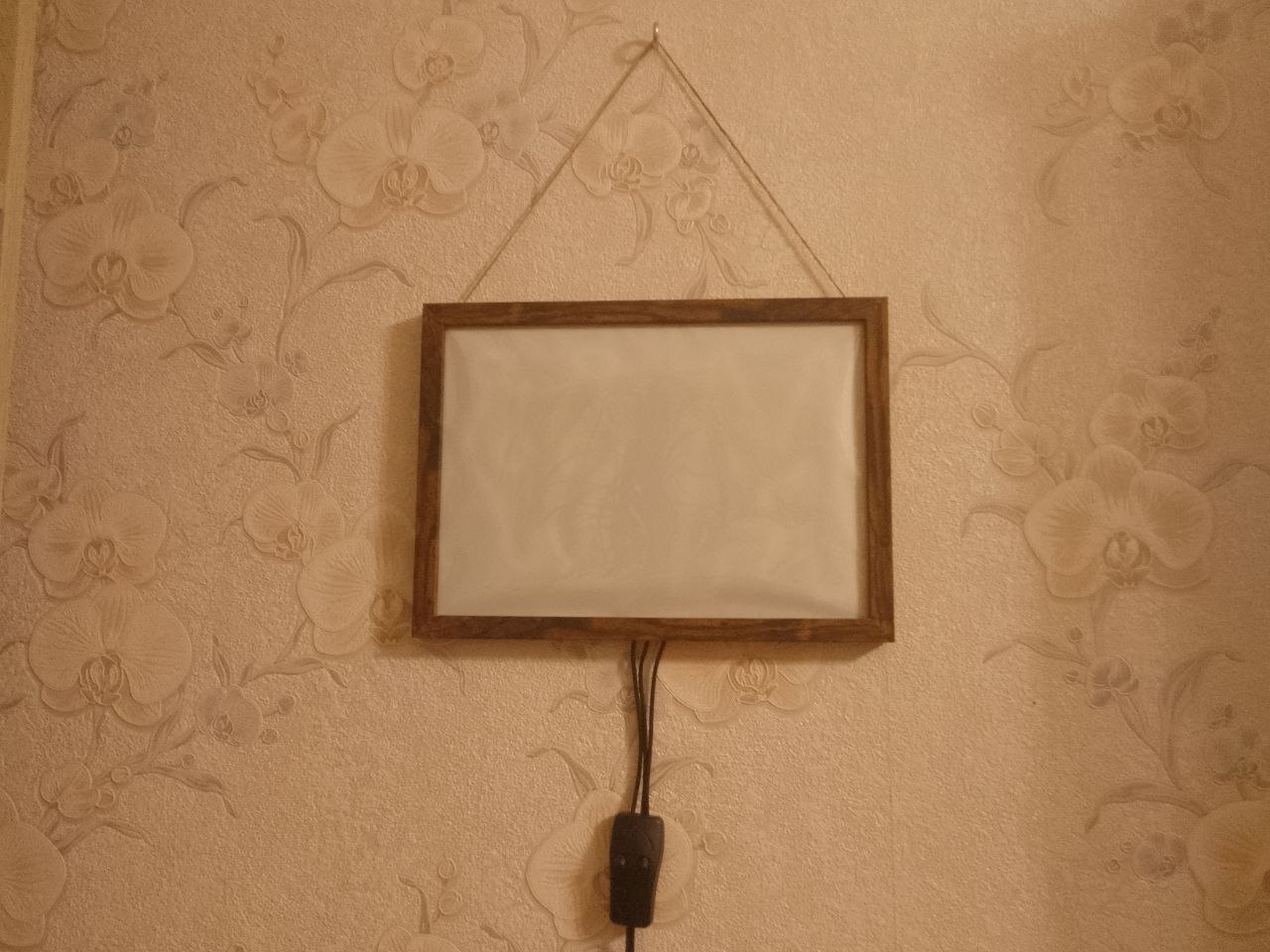

Забыл ещё написать: просверлил рамку, продел верёвочку, висим на стене.

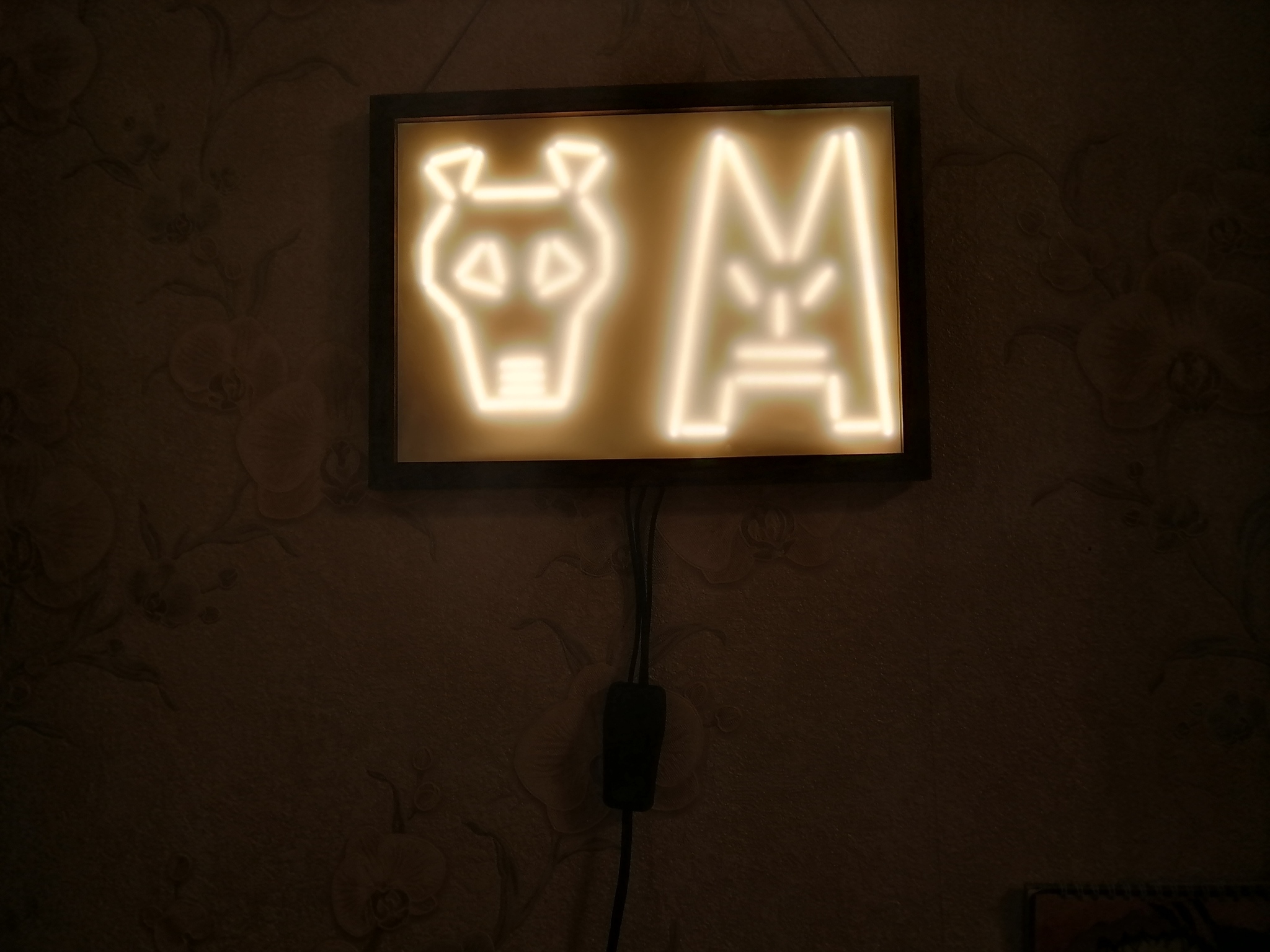

К сожалению, телефон не позволяет сделать хорошую фотку включённой лампы.

Уже по итогу в голову пришла мысль, что нужно было брать ленту на 5 вольт. У неё было бы более универсальное питание - от USB. И не пришлось бы корячится с блоком питания, регулятором мощности. Да и выключатель, в принципе, можно убрать.
Надо будет попробовать.

P.S. Я уже купил материалы для маленькой лампы из 5 вольтовой ленты. Скоро запилю, не пройдёт и двух лет.
