Студийные микрофоны своими руками
Здравствуйте,
Некоторое время делаю студийные микрофоны по схеме RODE NT1-A, хотел бы с вами поделиться тем что получается.
Сначала заказываем микрофоны, от них мы возьмем корпус, и капсюли, я беру капсюли с мембранами с двух сторон что бы получить дальше режимы работы Омни Кардиоиду и Восьмерку, это превращает наш будущий микрофон из NT1-A практически в NT2-A.
На JLCPCB денег нет по этому делаю платы сам, я их делаю на чпу станке потому, что он у меня есть.
Распаиваем все детали по схеме и крепим все в корпус.
Микрофон получается на 2х платах, одна плата это Усилитель, вторая - полляризация +60V на переднюю мембрану -60 на заднюю для получения восьмерки, что бы получить круг надо замкнуть обе мембраны на +60.
Капсюли я заказывал у разных продавцов, по этому и Звук у них немного разный.

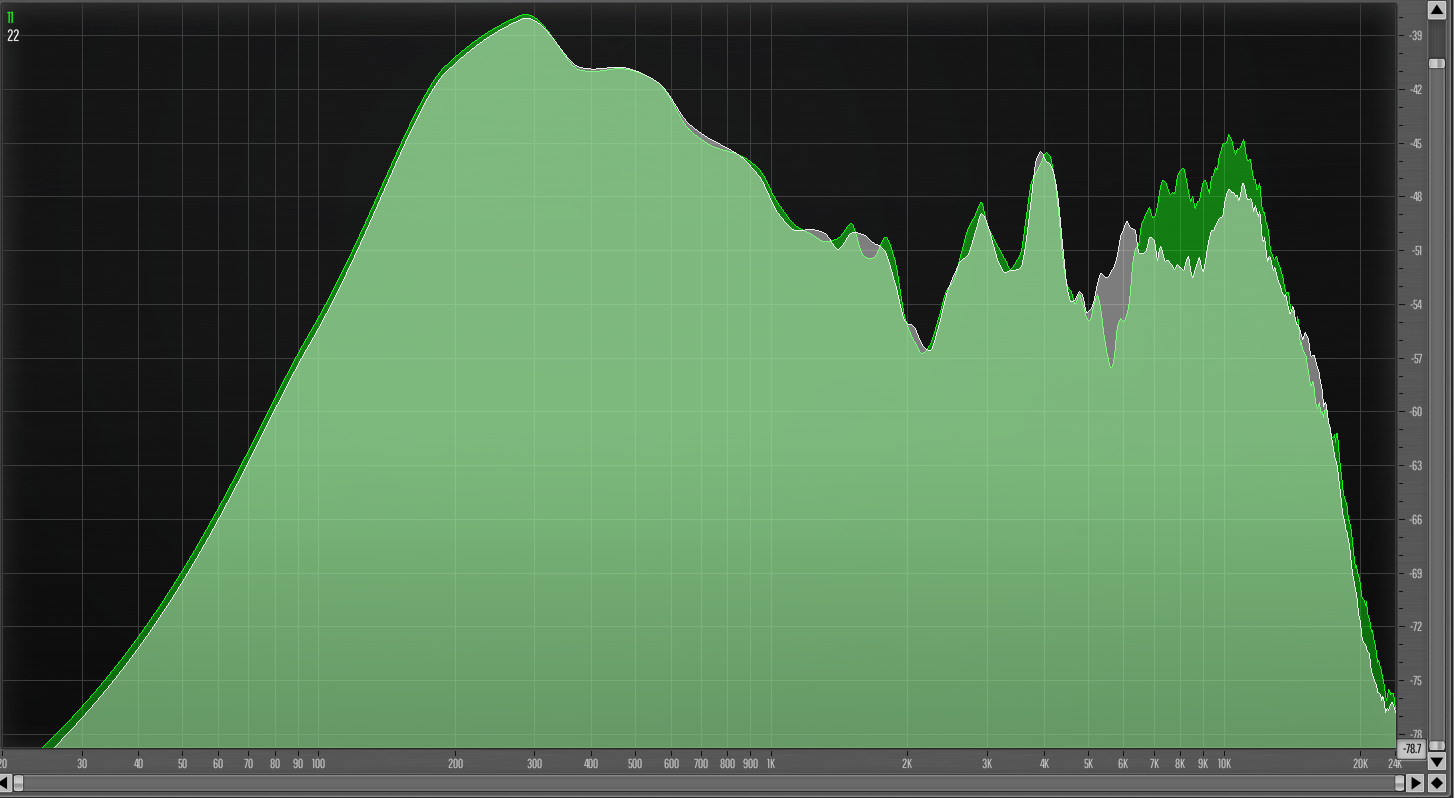

От первого АЧХ
https://drive.google.com/file/d/19JXAPpaIVDPkc17S87m5Uh7zn5U...
https://drive.google.com/file/d/1ildn9HMD2tfnJRstxNTfuNgZkKb...
Первое песнопение было ужасно, решил перезаписать)
Самодельный микрофон Rode
Дорогой ламповый микрофон Se Electronic Z5600II
https://drive.google.com/file/d/1hNFPOsQlxeZyV0oBZU9eMDdUaOs...
Петь не умею так что простите.
Следующий буду делать по схеме Neumann U87, если кому то интересно - обязательно здесь напишу, вот кстати заготовочка.
