Схема DC/AC преобразователя на КР1211ЕУ1
Преобразователь DC/AC на базе микросхемы КР1211ЕУ1
На рисунке представлена схема преобразователя постоянного напряжения +12 В в переменное ~220 В, выполненная на микросхеме КР1211ЕУ1.
Данная микросхема выполняет функцию генератора, формируя на своих выходах противофазные импульсы, которые управляют ключевыми транзисторами.

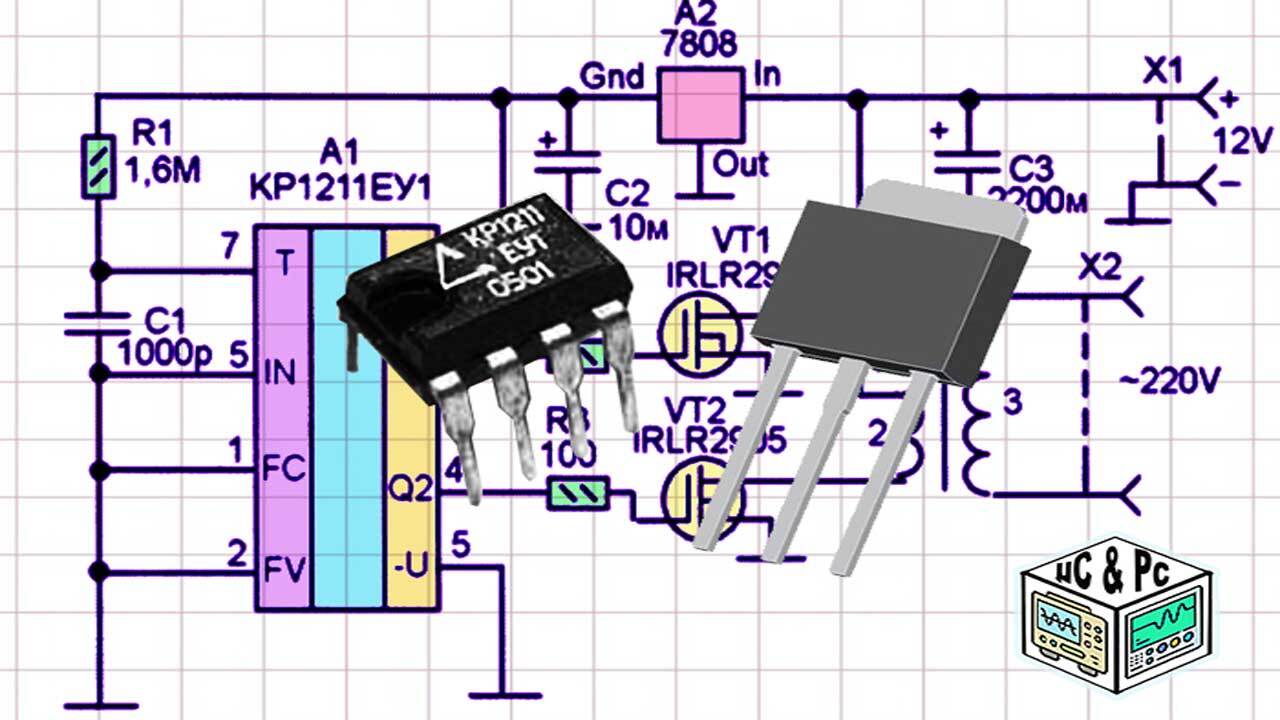

Рис. 1. Принципиальная схема преобразователя напряжения +12V в переменное 220V.
Основные элементы схемы
КР1211ЕУ1 (A1) — генератор импульсов с делителем частоты.
7808 (A2) — стабилизатор напряжения, обеспечивающий питание микросхемы на уровне 8 В.
IRLR2905 (VT1 и VT2) — мощные полевые транзисторы, работающие в режиме ключей.
Трансформатор (T1) — повышающий, с двойной низкоомной обмоткой на 12 В и выходом на 220 В.
Принцип работы
Генерация импульсов: Микросхема КР1211ЕУ1 генерирует импульсы, частота которых задается цепочкой R1-C1.
— Частота задающего генератора вычисляется по формуле:
F = 1,4 / (R1 * C1)
При использовании R1 = 1,6 МОм и C1 = 1000 пФ, частота генератора составляет около 0,875 кГц.Деление частоты: Встроенный делитель микросхемы уменьшает частоту на коэффициент 18 (при уровне логического «0» на выводе 5).
В результате получаем рабочую частоту около 48,6 Гц — близкую к стандартным 50 Гц.Управление транзисторами: Импульсы с выводов 6 и 4 подаются на затворы транзисторов VT1 и VT2.
Которые поочерёдно открываются и замыкают цепь через обмотки трансформатора T1. Создавая переменное напряжение на его выходе.
Особенности конструкции
Трансформатор (T1): Можно использовать стандартный низкочастотный трансформатор с первичной обмоткой на 220 В и вторичной на 12+12 В. Его мощность должна быть не менее чем в два раза больше планируемой нагрузки. Например, для получения 100 Вт необходимо использовать трансформатор на 200 Вт.
Стабилизация питания: Поскольку максимальное рабочее напряжение микросхемы КР1211ЕУ1 не превышает 9 В, питание осуществляется через стабилизатор напряжения 7808 (8 В).
Конденсаторы:C2 — 10 мкФ (напряжение не ниже 16 В)
C3 — 2200 мкФ (напряжение не ниже 16 В)Охлаждение: Транзисторы VT1 и VT2 требуют установки на радиаторы для предотвращения перегрева.
Характеристики выходного сигнала
На выходе преобразователя формируются разнополярные импульсы с амплитудой около 270 В. Их действующее значение составляет около 200 В, что подходит для большинства бытовых приборов. Несмотря на несинусоидальную форму сигнала, его можно использовать для питания:
Нагревательных приборов
Импульсных блоков питания например:(ноутбуки, телевизоры, мониторы и т. д.)
Заключение
Преобразователь на базе КР1211ЕУ1 — это простое и эффективное решение для получения переменного напряжения 220 В из источника постоянного тока 12 В.
Он отличается простотой и надёжностью схемы, доступностью компонентов и широким спектром применения.
