Система защиты от протечек за 2к⁠⁠1

Меня залили. В целом повезло, а вот соседу сверху и тому кто залил нет - их квартиры требуют серьезного ремонта.

Всем и всегда советую ставить защиту от протечек. Без разницы, первый этаж или последний. Смесители за 100, 10 или 1к, без разницы. Не знаю почему, но ставят не только лишь все, мало кто. Это же касается датчиков CO2 и CH4 в квартирах с индивидуальным отоплением + клапан, который в случае аварии перекроет газ.

Решил подкинуть идею, как сэкономить на готовых системах. Сначала надо выбрать клапан. Основных вариантов три. Электромагнитный нормально открытый клапан.

Цена не высокая. Рекомендую брать вариант 12 или 24 вольт. Выбирать не самый дешевый. Обойдется примерно в 1300 рублей. Можно взять кран с сервоприводом в сборе, по типу такого.

Обойдется чуть дороже, но есть плюсы. Питание нужно только в момент открытия/закрытия крана. Это удобно и практично. Такие есть со встроенным вайфай или другим беспроводным интерфейсом с подключением к системе умный дом. Цена чуть выше. А есть такие варианты.

Можно поставить на любой кран. Я бы остановился именно на таком варианте. Так как именно с ним можно купить максимально качественный кран и в случае чего, заменить один лишь сервопривод. Но на самом деле, опыта использования именно такого варианта у меня нет. На скрине выше сервопривод с wifi и интеграцией в системы умного дома. Без этих систем цена выйдет около 1000.

Далее нам нужны датчики. Подойдут  любые, например.

Да, он для измерения влажности почвы. Но какая разница? Или вот такой.

Этот можно использовать для измерения уровня воды. Цена 90 рублей за 5 штук. А можно использовать хоть два гвоздя. Система простая - обычные резистивный делитель. Где одним из резисторов будут наши два гвоздя. Если их зальет, то сопротивление станет ниже и мы сможем измерить изменение напряжения встроенным в микроконтроллер АЦП. Звучит страшно, но на самом деле, все более чем просто. В плане датчиков можно включить фантазию и выбрать что то свое.

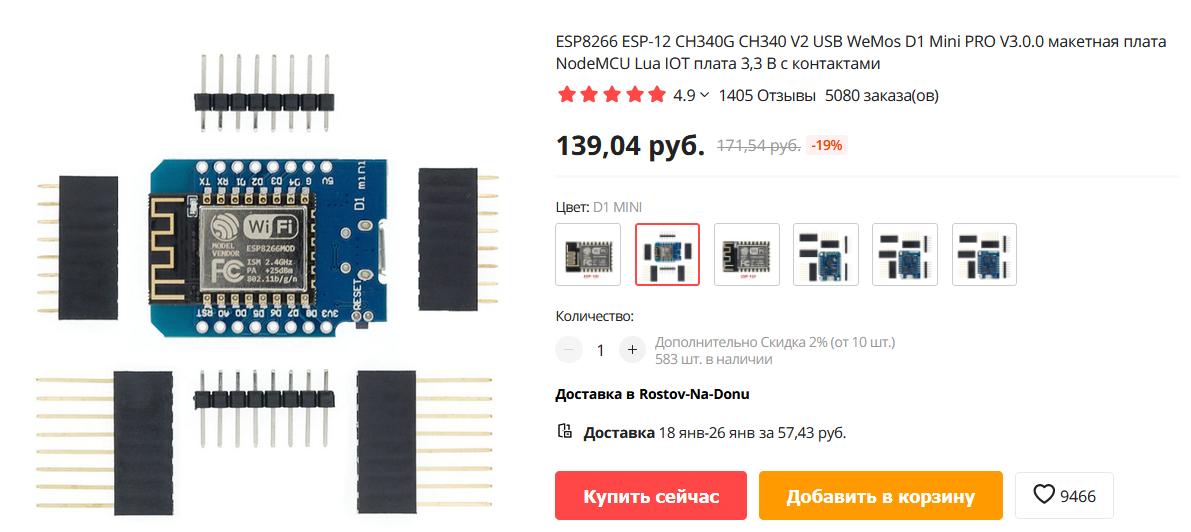

Далее нам потребуется контроллер вроде такого.

Это esp8266. С помощью него, защиту от протечек можно интегрировать в систему умный дом и управлять, хоть из другой страны. Или сделать так, чтобы кран автоматически закрывался, если в квартире никого нет. Опять же, насколько у вас хватит фантазии. Пойдет любой микроконтроллер из тех, что поддерживает среда arduino. Например atmega328 или atmega168. Без разницы.

Еще пригодится блок питания.

Для электромагнитного клапана более чем достаточно 12 вольт 2 ампера. Для других - надо смотреть. Для управления клапаном 12 вольт нам понадобится модуль с мосфет на борту.

Недорого, правда? Еще будут нужны провода.

На стадии ремонта закладываем линию 220 вольт в то место где будет стоять клапан, плата управления и блок питания. Сечение не важно, так как нагрузка низкая. И закладываем кабели к местам где будут выведены датчики. Я рекомендую использовать восьмижильную витую пару, но пойдет и четырехжильная. В идеале с экранировкой. Сигнальные провода нежелательно пускать в одной штробе с силовыми 220 вольт.

Схема подключения слишком проста. От 12 вольт запитываем контроллер и подаем напряжение на датчики. С датчика считываем напряжение пином с АЦП. И если напряжение в нужных диапазонах, подаем сигнал на плату с мосфет, она же в свою очередь замыкает цепь питания катушки электромагнитного клапана. Это упрощенно, но все действительно не сложно. Схемы есть в интернете. Так же мы можем добавить резервный источник питания при желании. Может добавить расходомер воды и закрывать клапан, если ушло количество воды больше чем нужно. Можно добавить пищалку и подавать сигнал в случае аварии. Можем добавить модуль gsm и отправлять смс. Можем интегрировать в систему много дома и научить алису или алексу управлять клапаном. Насколько хватит фантазии. Самое главное, вполне реально уложиться в 2 - 3 тысячи рублей. А в случае протечки, спасти сотни тысяч рублей расходов на ремонт себе и соседям. И кстати, все это можно реализовать и после ремонта, но датчики придется городить беспроводные и думать как запитать систему.

Если пикабушникам будет интересно, то при похожем заказе, выложу фото с реальными фотографиями рабочей системы в процессе установки. А тема поста навеяна изучением рынка электромагнитных клапанов (понадобилось для изготовления на заказ автоматики охлаждения пива) и тем, что месяц назад меня залили. Общение в комментариях, телеграм только по делу (контакт в профиле).
