Револьвер Wingman из игры Apex Legends⁠⁠

Всем здравствуйте!

Моя первая новость на этом сайте. Хотелось бы здесь представить одну из своих работ в области 3Д моделирования под последующую печать - это револьвер Wingman Apex Legends.

Модель выполнялась в масштабе 1 : 1 в максимальной детализации. Для создания использовались официальные арты разработчика игры, а также некое количество скриншотов с просторов сети интернет и видео роликов с Ютуба. Поскольку работаю на стареньком ноутбуке, то сама игра запустилась с жутким скрипом и удалось разве что чуть повертеть модель в меню, наблюдая мыльную картинку, пользы это не принесло. Для определения точных размеров револьвера пришлось экспортировать модель из игры. Инструменты для этой цели легко нашлись в интернете. Длина револьвера составила 269-270 мм.

Экспортированная модель использовалась для определения основных размеров и пропорций и не более того, никакой мелкой деталировки в ней нет. Вообще lowpoly модель из игры оказалась уж очень небрежно сделанной. В ней даже канал ствола и патронник в барабане из которого вылетает пуля оказались на разной высоте относительно друг друга. В игре можно заметить, что револьвер имеет некие раскрывающиеся части, так вот покадровое воспроизведение этой анимации показало то, что перемещения деталей происходят сквозь другие детали револьвера. Поэтому от возможности раскладывания уже собранного из печатных деталей револьвера отказался.

Само моделирования заняло гораздо больше времени, чем ожидал, но зато получилось сделать модель очень похожей на оригинал. Все мелкие детали с обоих сторон револьвера, видимые глазу воспроизведены в 3Д модели. Для работы использовался T-Flex CAD. В перспективе возможно ещё сделаю пару прицелов.

Револьвер был разделен на детали в двух вариантах это 40 и 26 деталей. Большое количество деталей отчасти обусловлено тем, чтобы удобно было окрашивать до сборки, а также в револьвере присутствует механизм изъятия барабана и фиксация его положения через каждые 60 градусов. Правда его работоспособность ещё не проверял. FDM принтер только в планах ещё, а под имеющийся фотополимерник пока не приобрёл необходимого полимера.

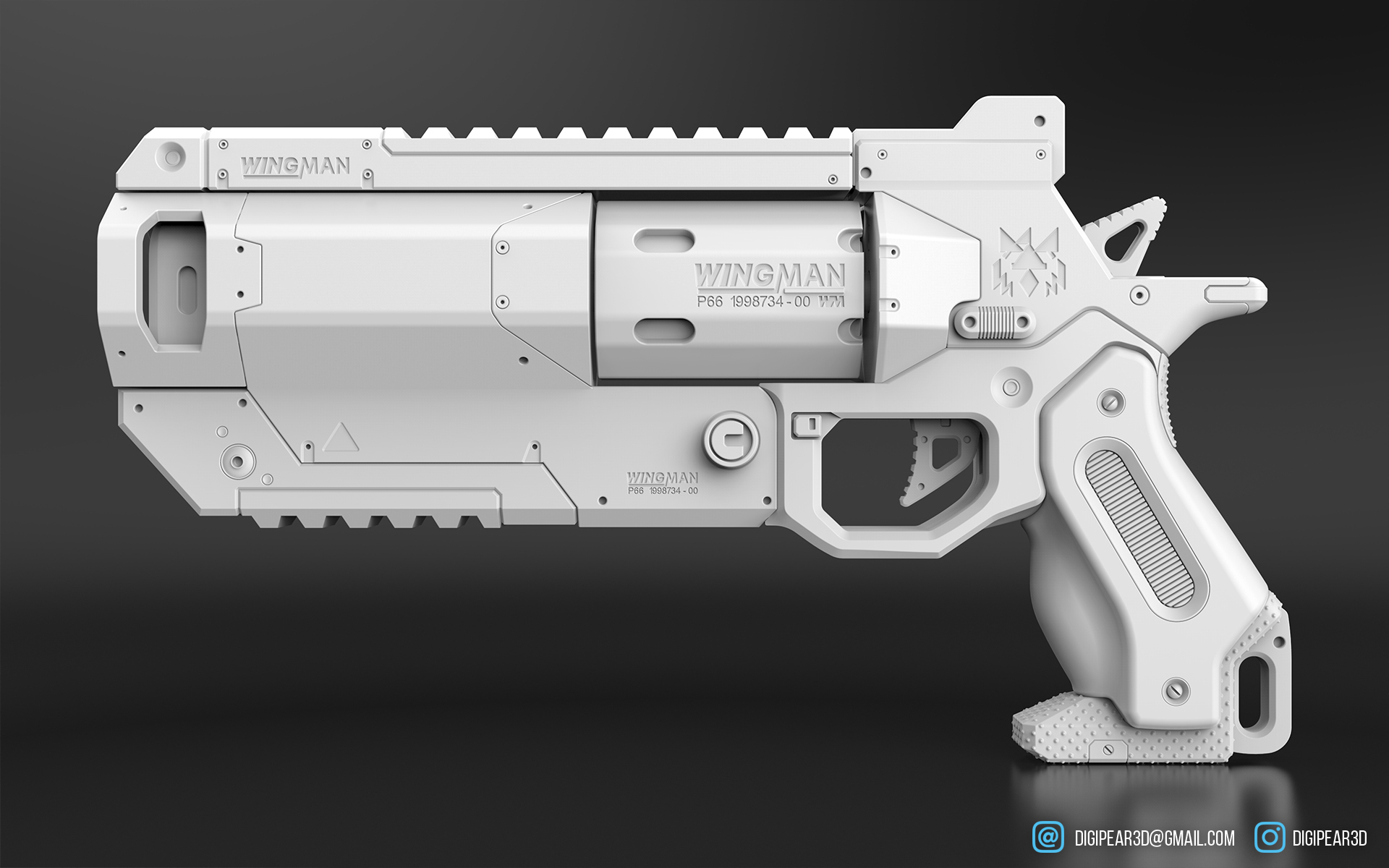

Далее прилагаю несколько рендеров. И на этом пожалуй всё!

С Уважением!

Дмитрий
