Реставрация акустики 25КЗ-12Е
Доброго времени суток, обитатели Пикабу.
Решил поделиться очередной работой по восстановлению старых колонок.
Надеюсь, вы не против?
Знакомьтесь, это трансляционная акустика "25КЗ-12Е"
По информации из интернета, применялась данная система для озвучивания отапливаемых актовых/спортивных залов и подобных помещений.
Производилась мощностями ОАО "Динамик" в городе Гагарин, Смоленской области.
Примерно с 1992 года.
Технические характеристики гласят следующее:
Номинальная подводимая мощность 25 Вт.
Вxодное напряжение 30 или 120 В.
Диапазон воспроизводимых частот 63 … 16000 Гц.
Габариты - 760 x 250 x 252 мм.
Масса одной АС ~ 16 кг.
Достались мне в довольно печальном состоянии. Судя по всему хранились где-то в сыром помещении.
Вскрытие показало, что подвесы на динамиках давно сгнили и от незначительного прикосновения превращаются в комки липкого поролона. В свою очередь, некоторые рупорки полностью уничтожены от соприкосновения с чем-то науке не известным, так как защитная сетка не имеет деформации.

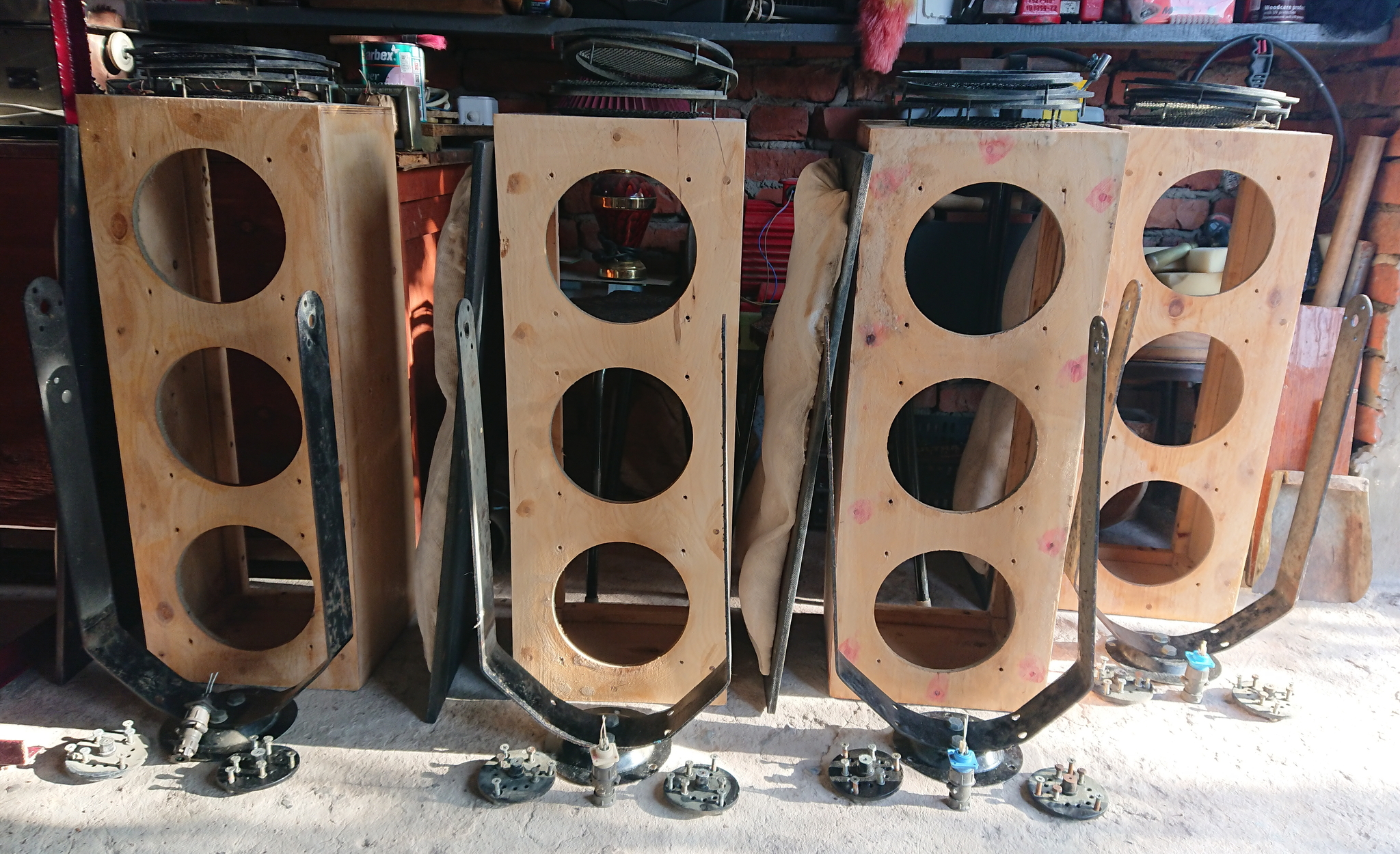

Разобрав все на составляющие, было принято решение в первую очередь уделить внимание корпусам.
Ящики были избавлены от следов советского клея и пропитаны грунтовкой-антисептиком для защиты древесины.

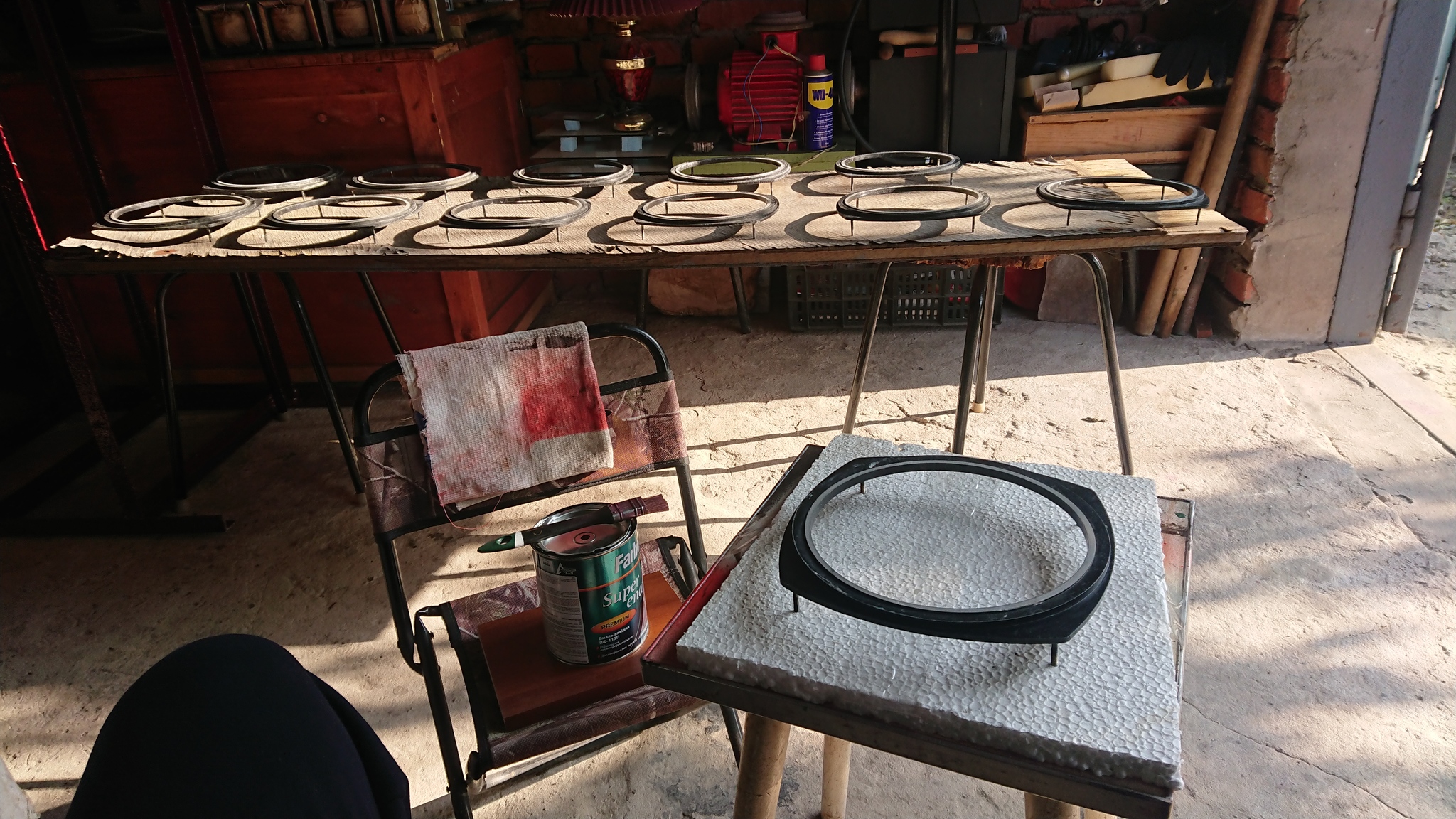

Декоративные накладки/грили были очищены, обезжирены и покрашены глянцевой алкидной эмалью.

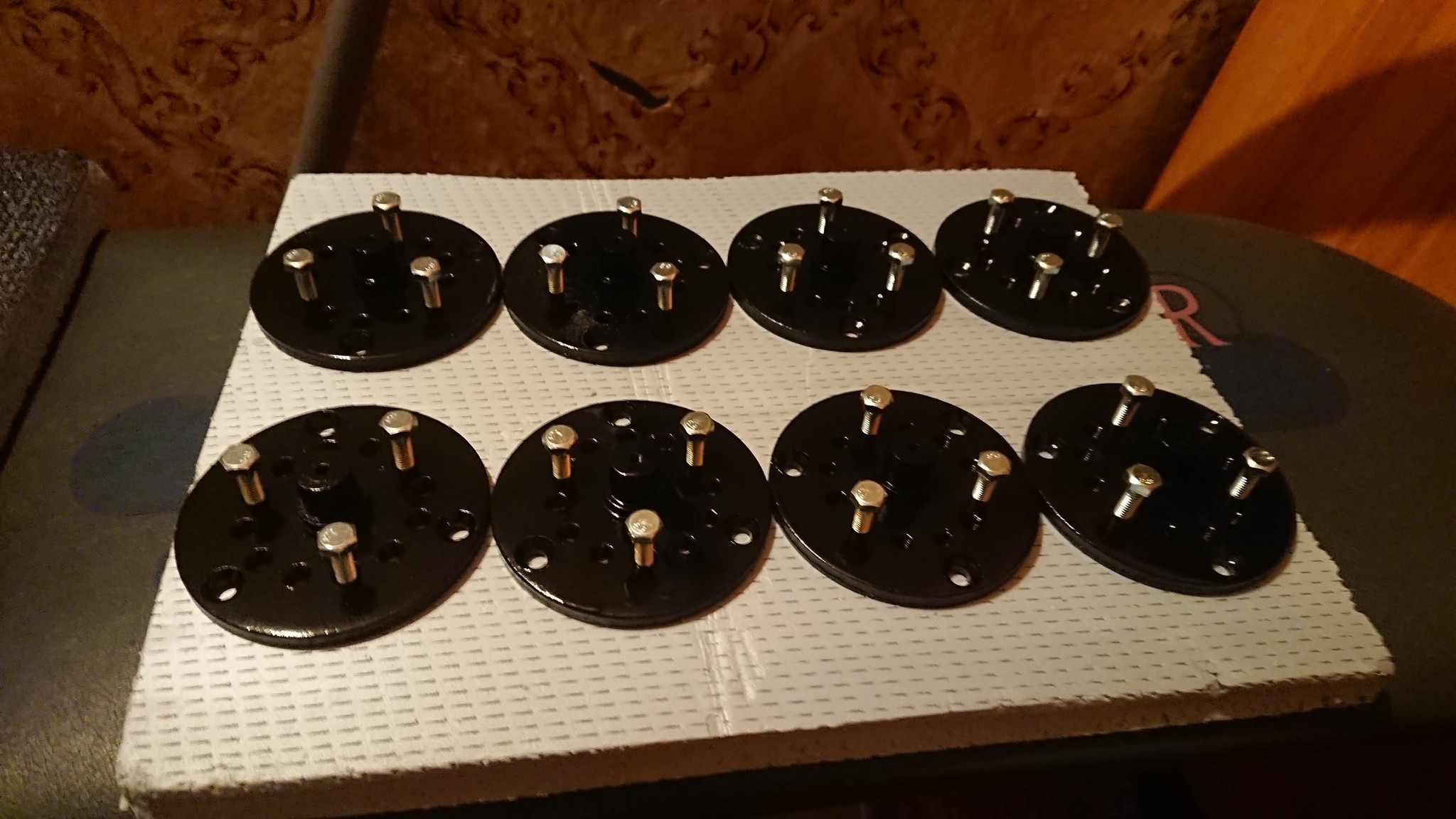

С остальными элементами креплений были проделаны те же манипуляции.

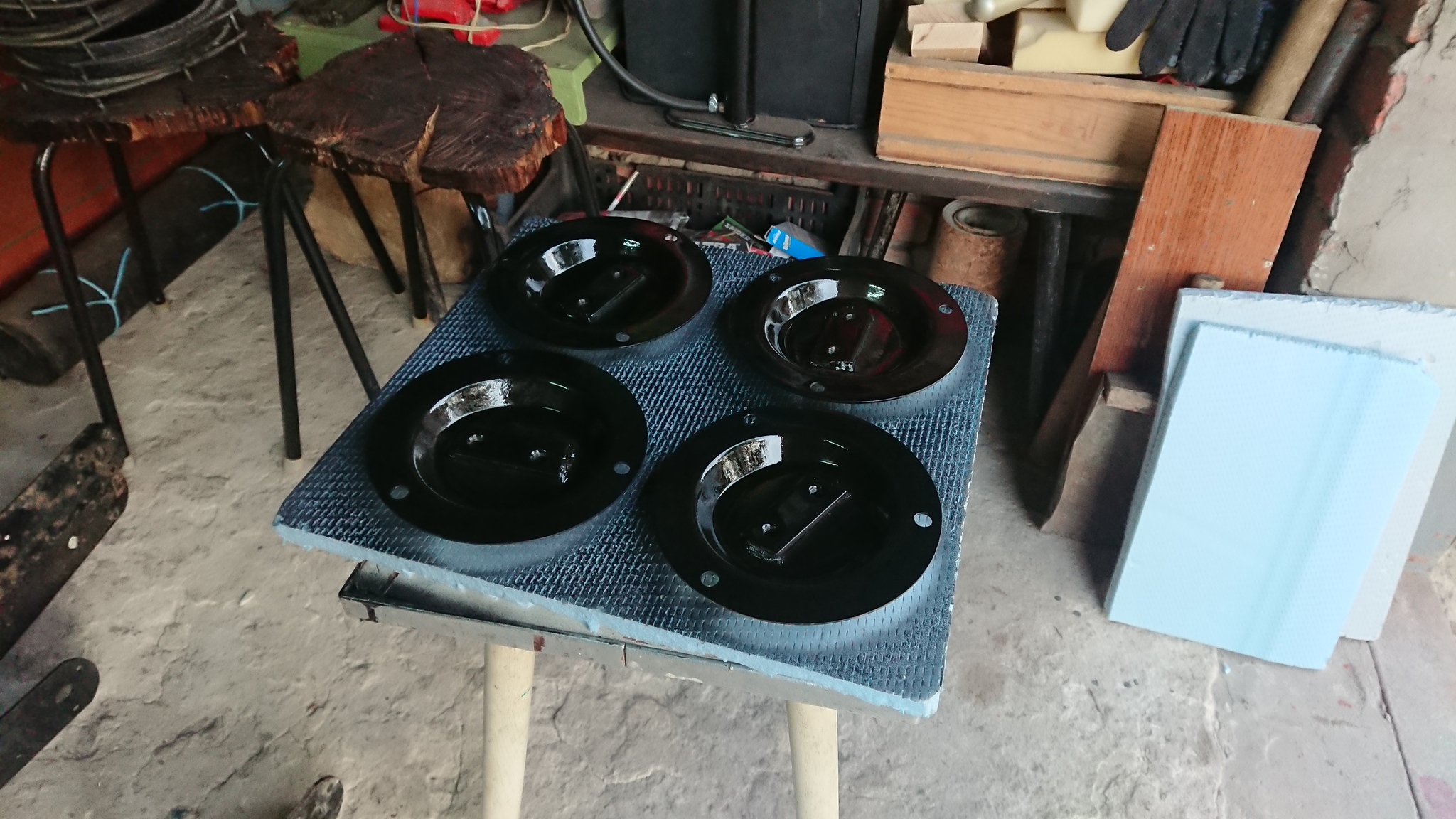

В процессе покраски фурнитуры, так же восстановлена система подключения АС к усилителю.
Все комплектующие готовы к сборке. Новый крепеж подобран и закуплен.
Обтяжка ящиков производилась кожей "молодого дерматина" он же комплект для утепления входных дверей.
По внешнему виду ничем не уступает заводскому решению.

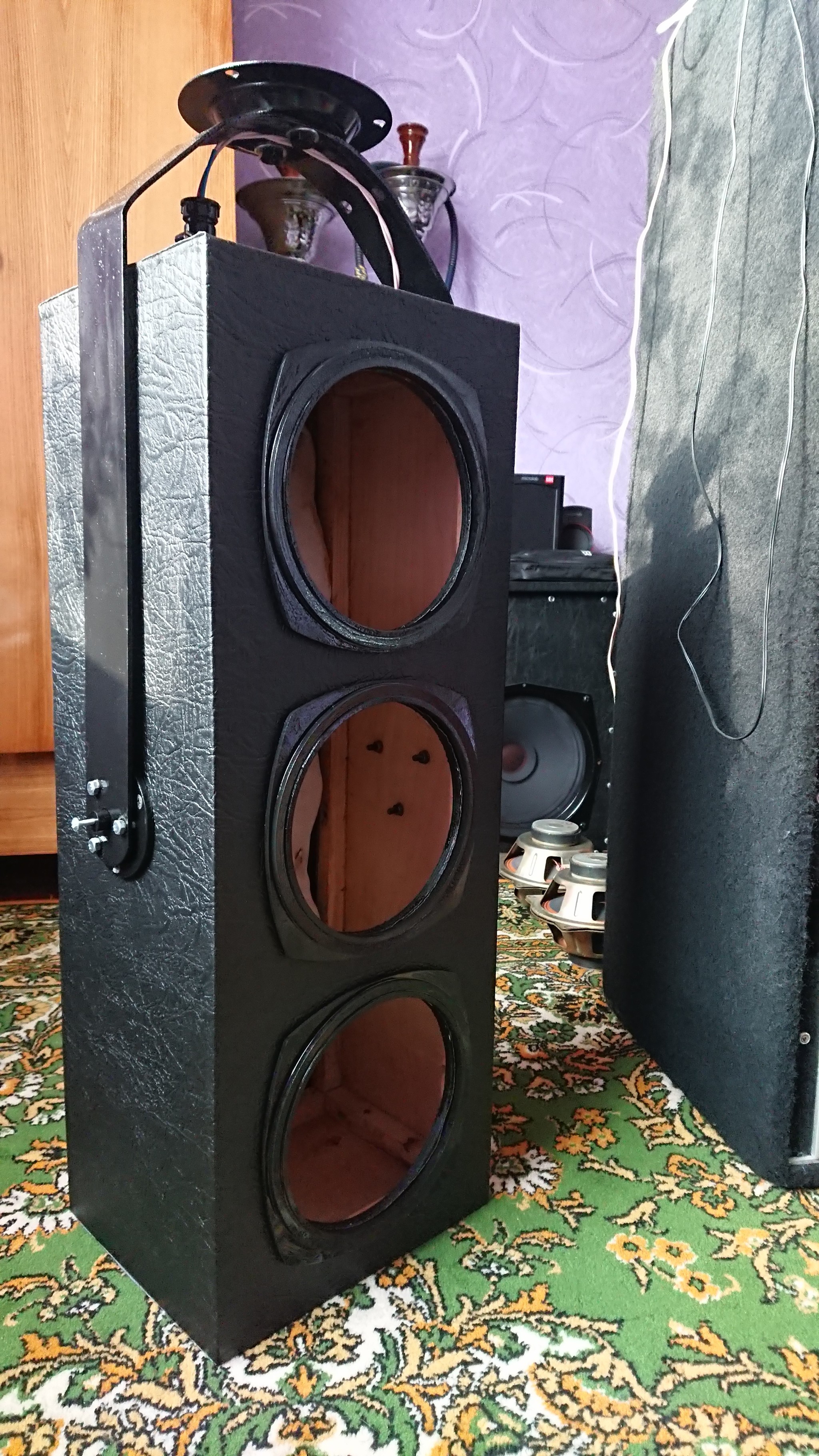

Результат после просушки и сборки.
Защитные сетки устанавливались в самом конце, поэтому промежуточное фото отсутствует.
Следующая остановка, динамики.
Данные динамики, не что иное как широкополосники 10 ГДШ-2-4 (10 ГД-36Е)
В этом варианте корзина изготовлена из штампованной стали.
Для их воскрешения на просторах интернета были заказаны ППУ подвесы и рупорки в замен помятых.

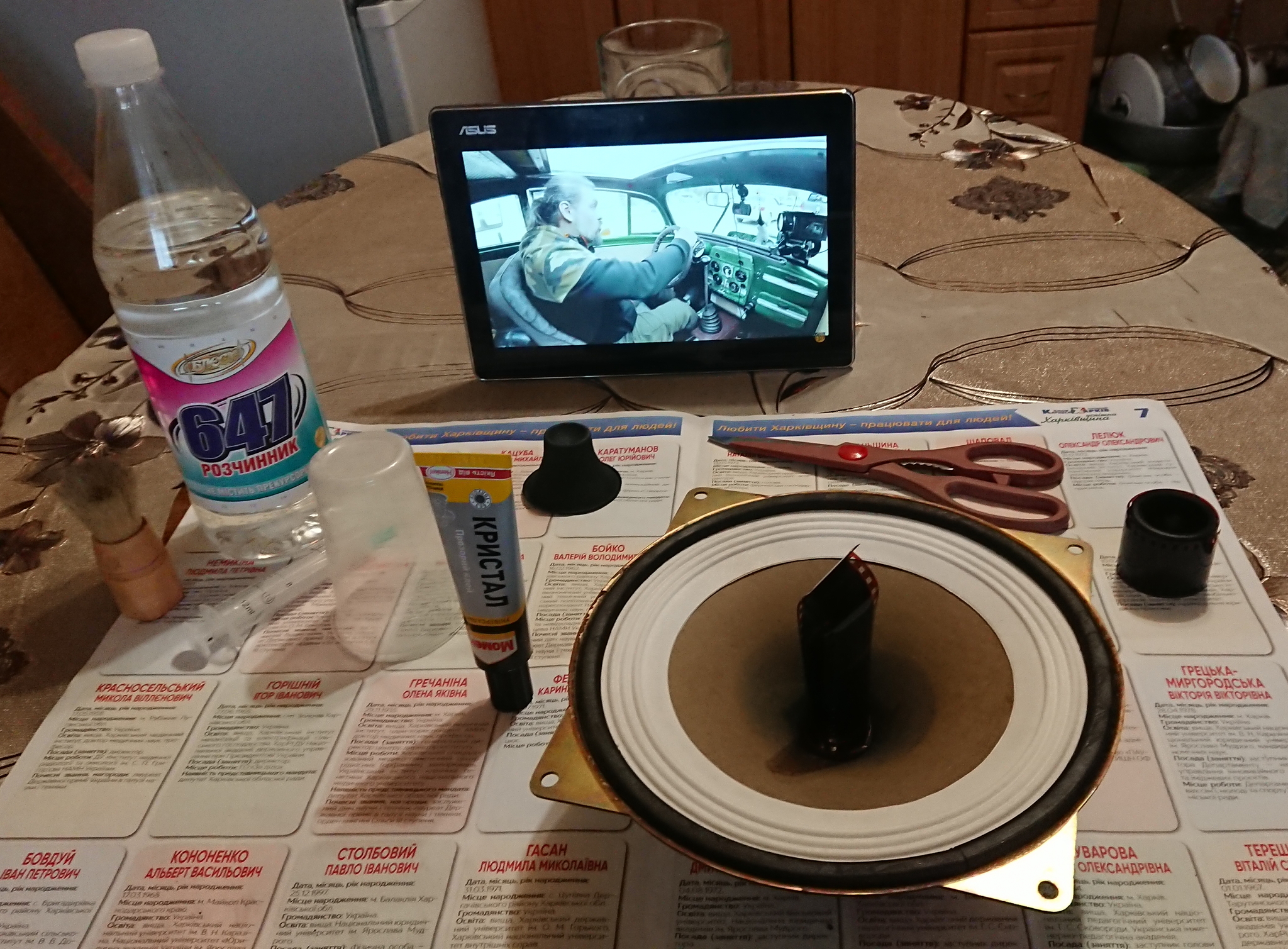

Сам процесс замены подвесов несложный, и довольно медитативный.
Технология исчерпывающе описана в интернете, поэтому какие-то конкретные комментарии излишни.
Несколько вечеров. Никакой спешки. Соблюдение центровки. И конечный результат.
Каждый динамик предварительно был проверен перед установкой на наличие каких-то посторонних шумов и прочих неприятностей.
Затем, следовала их установка в корпуса и подпайка к общему выходу.
Так как звуковые трансформаторы уже не использовались, динамики в каждой АС были подключены последовательно, то есть 12 Ом секция.
Дальше, уже на выходе, коммутация в зависимости от потребностей.
Ну и финальный результат с защитными сетками.
Вот такая маленькая история... Строго не судите.
Благодарю за внимание.
