Ремонт/диагностика пллаты bms шуруповерта

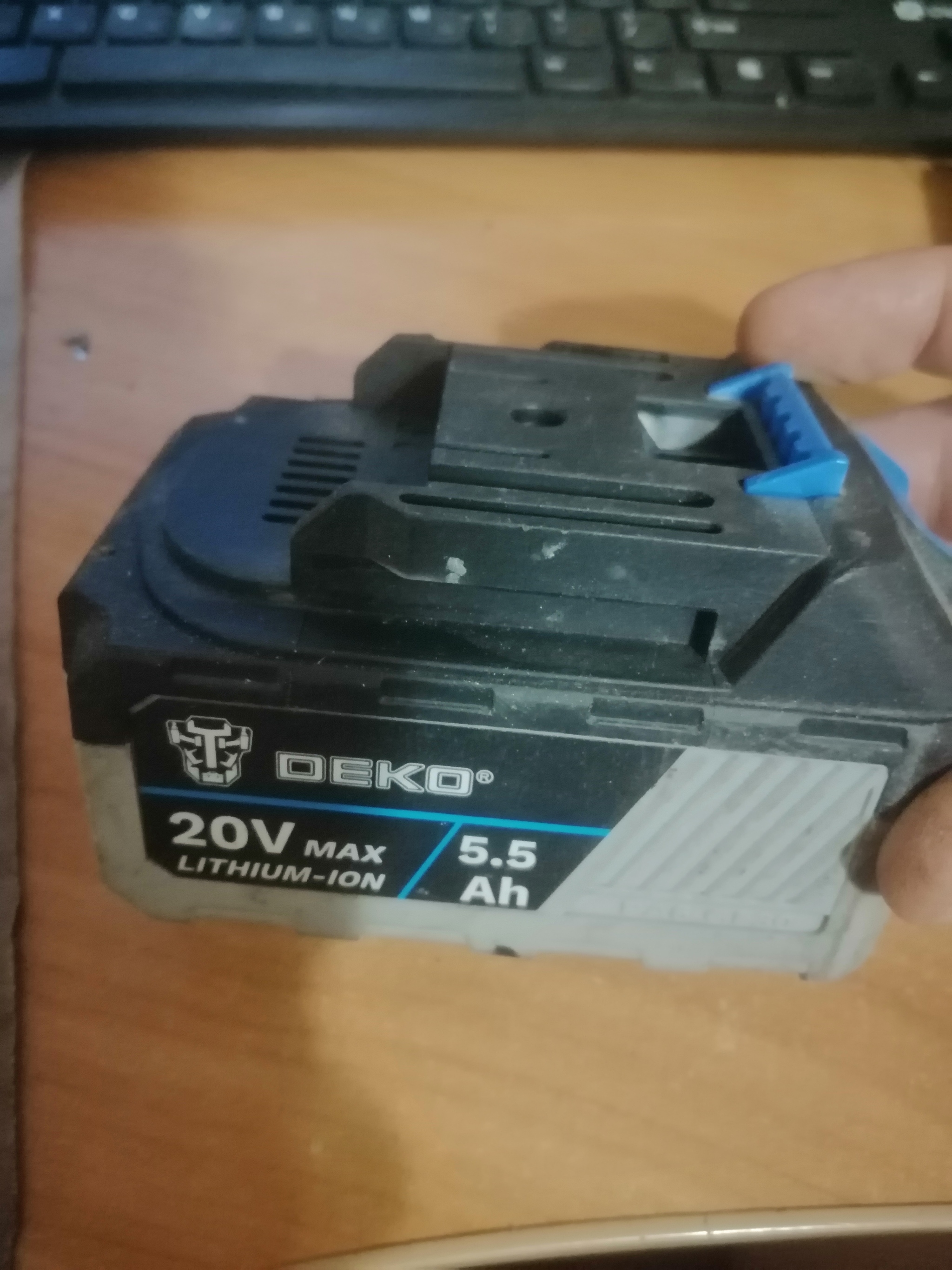

Шуруповерт Deko перестал работать, заряжать батарею. Разобрал АКБ оказались вышедшими из строя два элемента. Заменил все собрал, но не тут то было опять не работает. Выяснилось, что напряжение на клеммах около 9-10В, а по контактам на плате "B+" "B-" 19В. Не стал заморачиваться и припоял перемычку между контактами клеммы "P-" и "B-" напряжение появилось, но индикатор разряда все равно показывал слабо один заряд из трех, т.е. разряд батареи. Шурик заработал, но не на долго (мин. 10-20) и снова отключился. Очередной разбор показал, что вышли из строя крайние элементы.

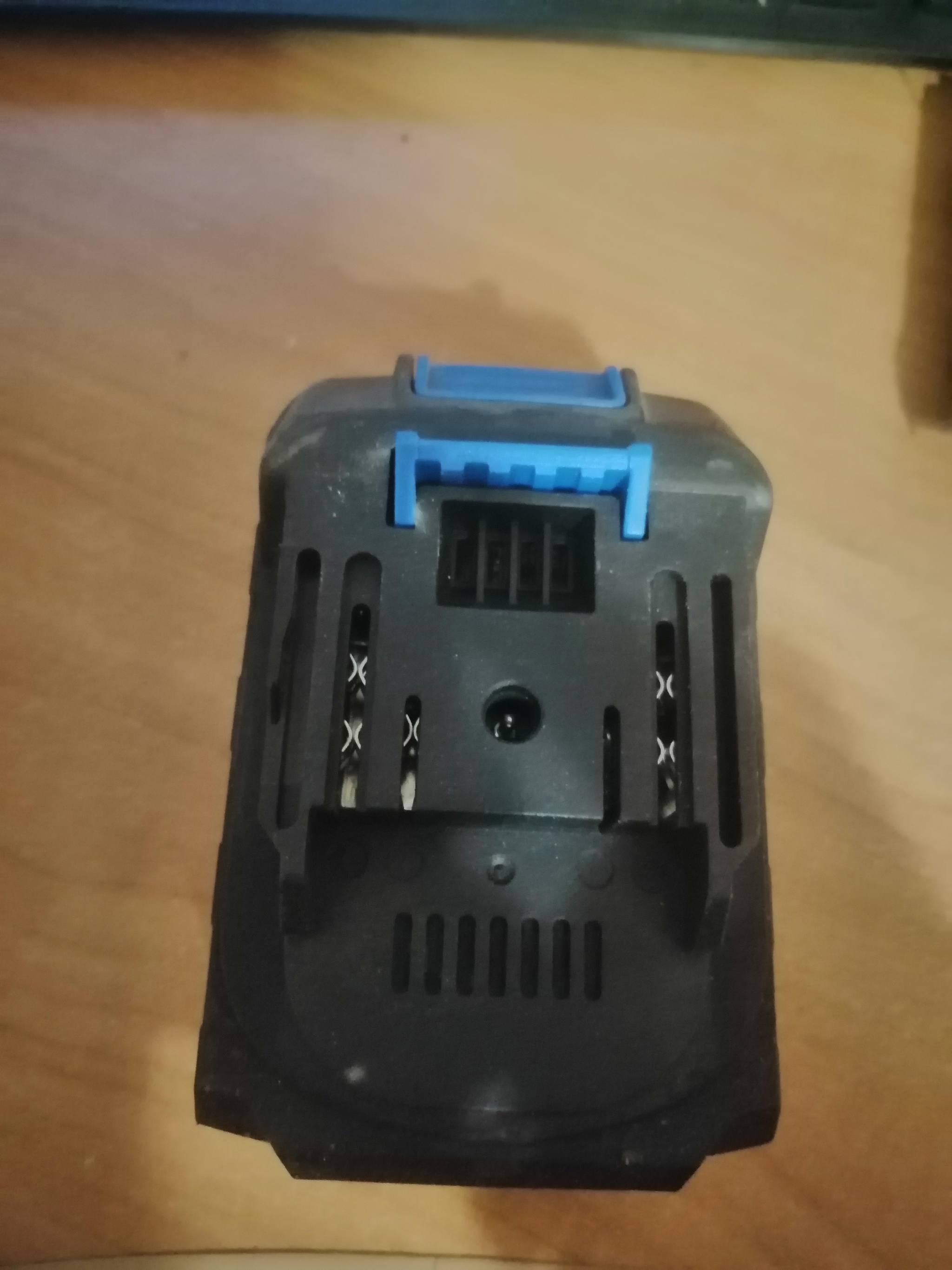

Вопрос в следующем, какая причина может быть в плате BMS и имеет ли смысл заморачиваться с ремонтом? Дело в том, что тяжело подобрать АКБ с такими контактами, как у моего шурика. Плата WB209910.

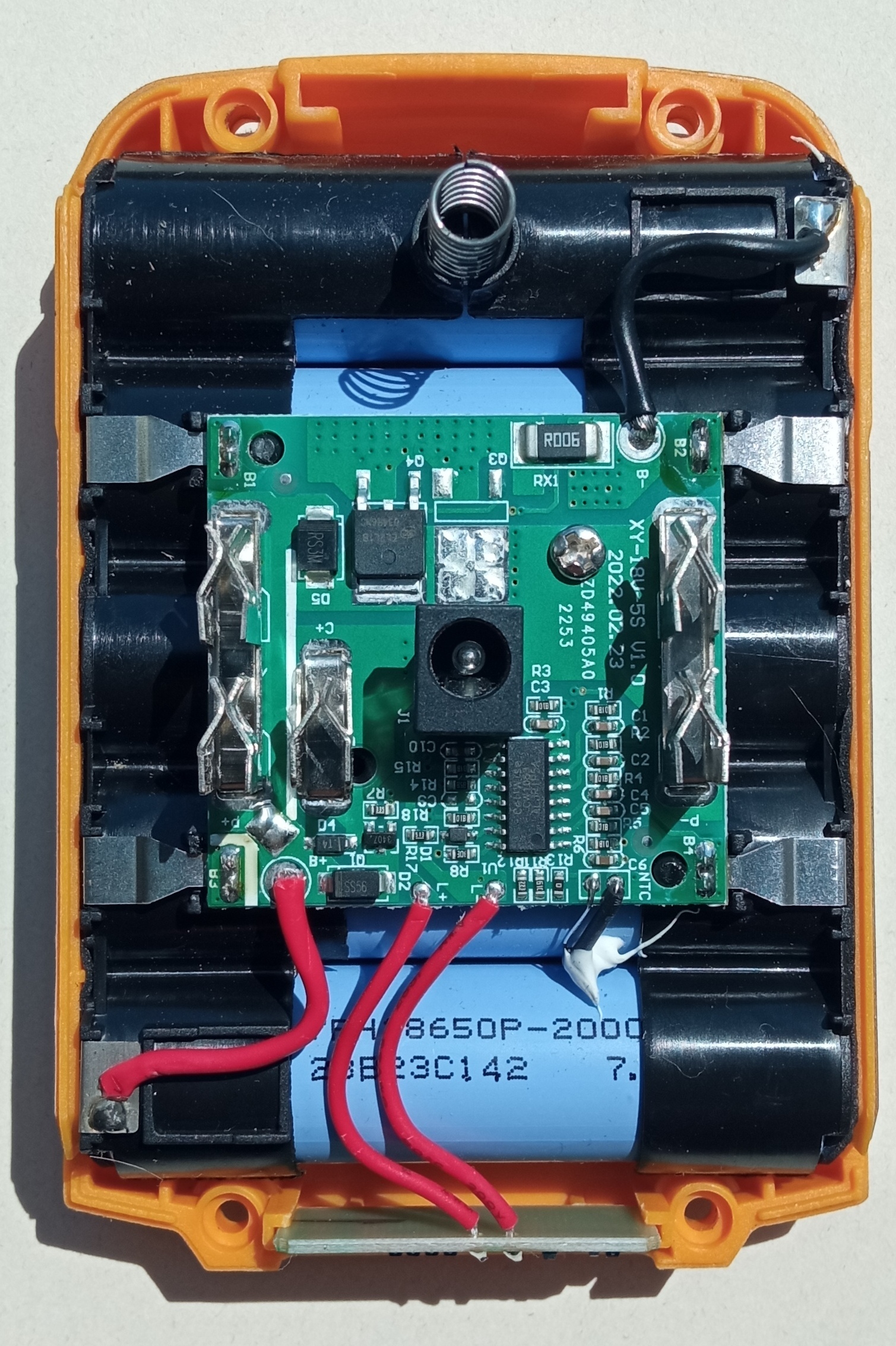

Прилагаю фото (взято с поста Восстановление аккумуляторной батареи шуруповерта после глубокого разряда). Очень схоже с моей платой.
UPD:
Вообщем так и не понял как редактировать добавить фото моей платы, пришлось создать новый пост, вот ссылочка Плата BMS
