Ремонт объектив Sigma 17-50 2.8. Сборка 2в1⁠⁠

Ремонт для подписчика. Ремонт был сложный.
В общем прислали 2 кучи запчастей, один на Кэнон (разобран), другой на Никон (он просто неисправен), перелопачены и переломаны оба, нужно было собрать один на Кэнон. Получилось почти успешно.
Сложность состояла в том что владелец пытался сам его чинить, т.к. рядом не было хоть каких либо мастерских по ремонту подобных вещей. Был даже куплен донор, но всё равно ничего хорошего не вышло.
Чуть позже вышел мой пост с таким же объективом: Sigma 17-50mm 2.8 OS. Ремонт и обзор конструкции.
После чего со мной связались по почте и прислали эту кучку запчастей на попытку восстановления.

Начал с осмотра разобранного объектива чтоб бы понять что с ним делать, и когда разгребал запчасти на коврик упала маленькая микрушка. Большая удача что она упала на коврик, так потом и не разберешь почему всё не работает.

Припаял на место. Кончик ручки для понимания масштаба какая она мелкая и как же повезло что я ее увидел вообще.
Почему она отвалилась я не знаю, объектив многое пережил.

Продолжил с донора, он на Никон. Наверное проще было восстановить его, продать, и купить на Кэнон. Но задание было восстановить именно Кэнон который был в очень плохом состоянии.

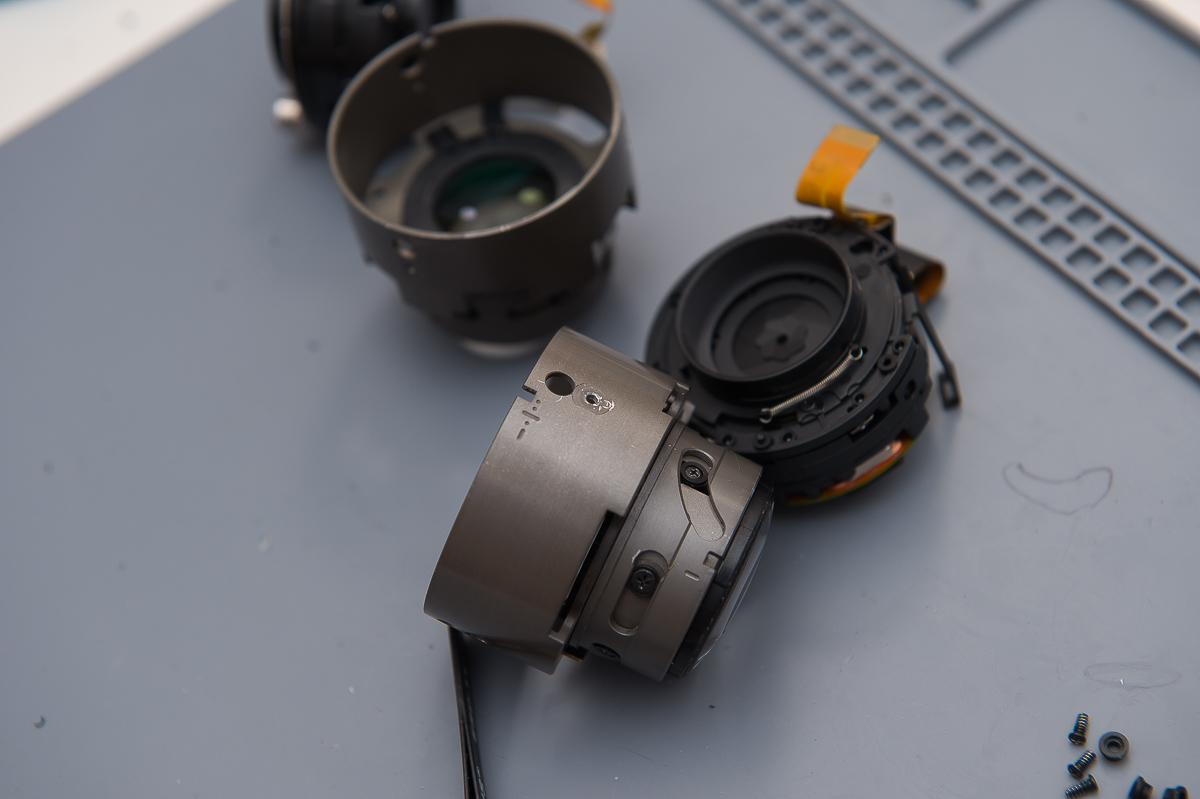

Примерно прикинув по требуемым запчастям начал разборку донора.

Его уже ремонтировали, корпус у него слабое место, постоянно разваливается.

Ремонтировали вандально, обычно метки маркером делают.

Донор раскидан, можно пробовать собирать ремонтируемый объектив.

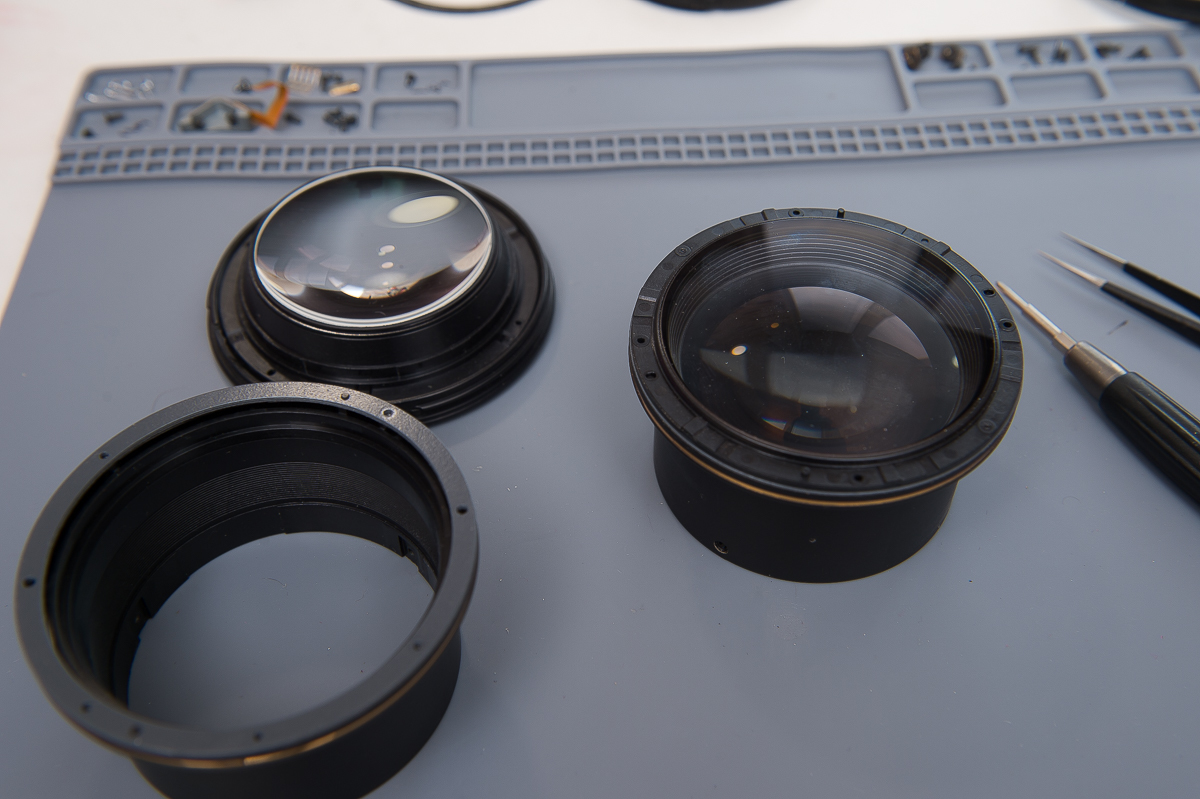

Мне нужно заменить тубус передней линзы, т.к. он треснут и залит клеем

На глаз визуально они разной высоты, это может сказаться на точности фокусировки и картинки в целом. Разницу в размере компенсировал прокладочными кольцами.

Так же была просьба убрать стабилизатор. Я не знаю работал ли он, но знаю точно что работают они не долго на этом объективе. Шлейф перетирается и трескается, отдельно не меняется так как состоит в сборе со стабилизатором. Всё демонтирую, а линзу стабилизатора заблокирую.

Когда я шел к окончательной сборке с хорошим настроением что ремонт скоро закончу пришел пушной зверек.

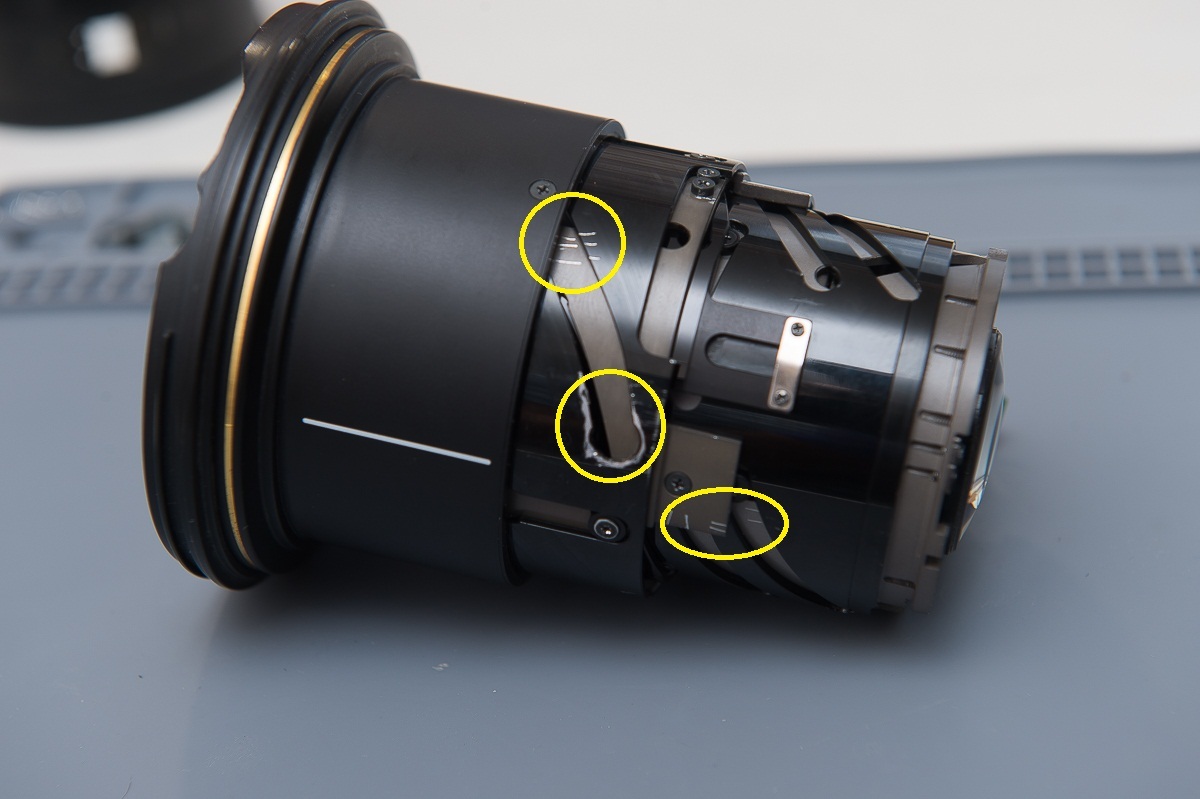

Желтыми крестиками пометил места с сорванной резьбой. Это основа, это центральная часть на которую навешивается всё остальное. Я в итоге 3 или 4 раза разбирал-собирал т.к. находил новые места где нет резьбы. По итогу с донора взята вся механика, всё железо которое подходит на версию Кэнон. Я уже запутался что есть где и просто разобрал 2 объектива и деталь за деталью собрал один заранее проверяя чтобы всё было хорошо.
Именно в этот момент пришло осознание что ремонтировать после ремонта это последнее чем я буду заниматься в этом ремесле.

В итоге объектив собран. Но вернулись к тому с чего и начиналось, автофокус не работает. Рыскает, крутится и не может остановится.
По тех.заданию была обязательная сборка чтобы можно было им хоть как то пользоваться, с этим я справился, восстановление автофокуса по возможности.
Я даже купил другой такой же объектив, пытался методом подкидывания исправных запчастей определить что же не работает, но так ни к чему и не пришел. Вариантов несправности 3, это датчик GMR, плата, или магнитная лента датчика GMR. Это Сигма, их производство это темный лес, оказалось что они незначительно отличались датчиками и платами, поэтому внятно сказать что там не работает я не смог.
Так как он разбирался, плата была с оторванной микрухой и темной историей, то это всё осложняет ремонт. Решил не греть себе голову и отправил так.

Долго мучился с пылью под передней линзой. Вроде всё продую, протру, ставлю и вижу пыль, думаю что за фигня такая. А оказывается пыль проникла в склейку линз, передняя линза это бутерброд из двух или трех линз запаянных в пластмассовую обойму, и как туда проникла пыль ума не приложу.

Ремонт был тяжел и сложен, морально я с ним задолбался и просто руки уже опускались. Что смог сделал, но нет удовлетворения т.к. по факту он недоремонтирован.
Примеров фото с него нет. Обычный хороший резкий штатный объектив с рафинированной картинкой.
