Ремонт Lenovo B50-30 после замыкания.⁠⁠

Давненько не делал посты по ремонту для подписчиков ,так как была одна типовуха или то ,о чем писали другие.Ну,будем исправляться. Попал в руки вот такой побитый жизнью нотик.

Уже отсутствовал привод,не хватало болтов и куча трещин по пластику.Предыстория его мне неизвестна.Жалобы на то ,что не включается,не заряжается .Вскрываем аппарат и видим такую красоту.

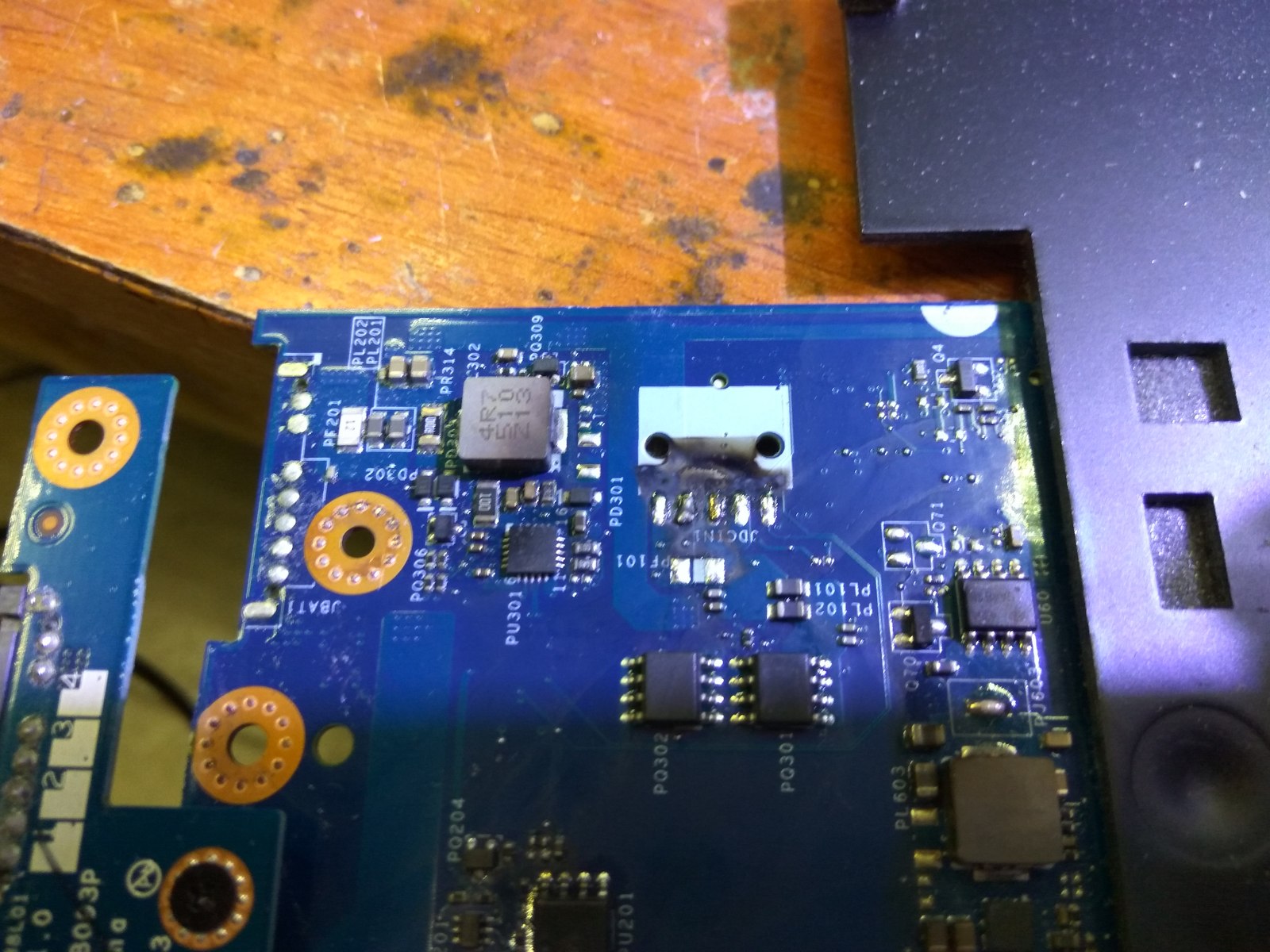

Часть ног на разъеме просто выгорела ,пред порвало и куча сажи кругом.Ну начнем починюкивать.Разъем снимаем и вычищаем прогар.

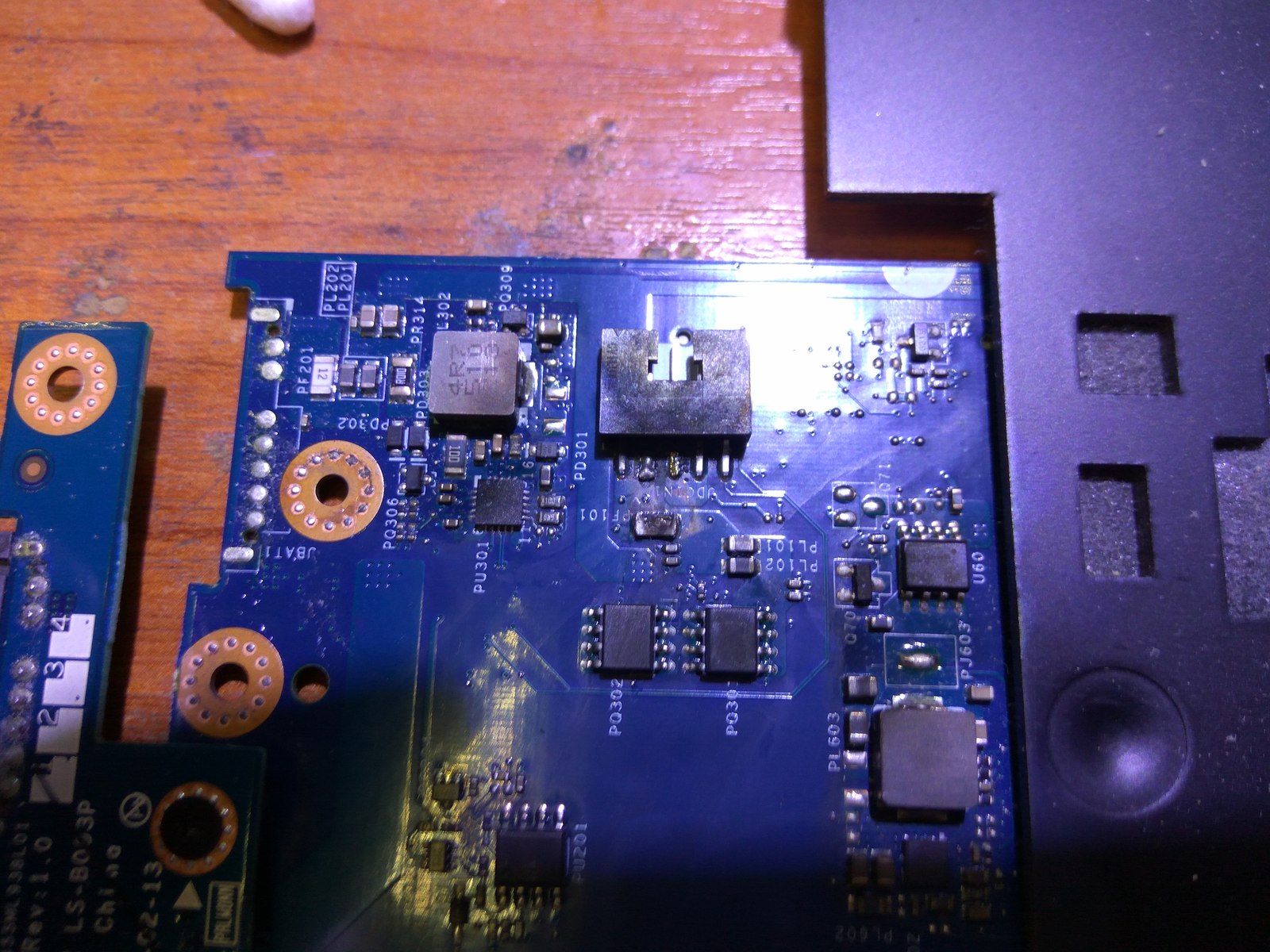

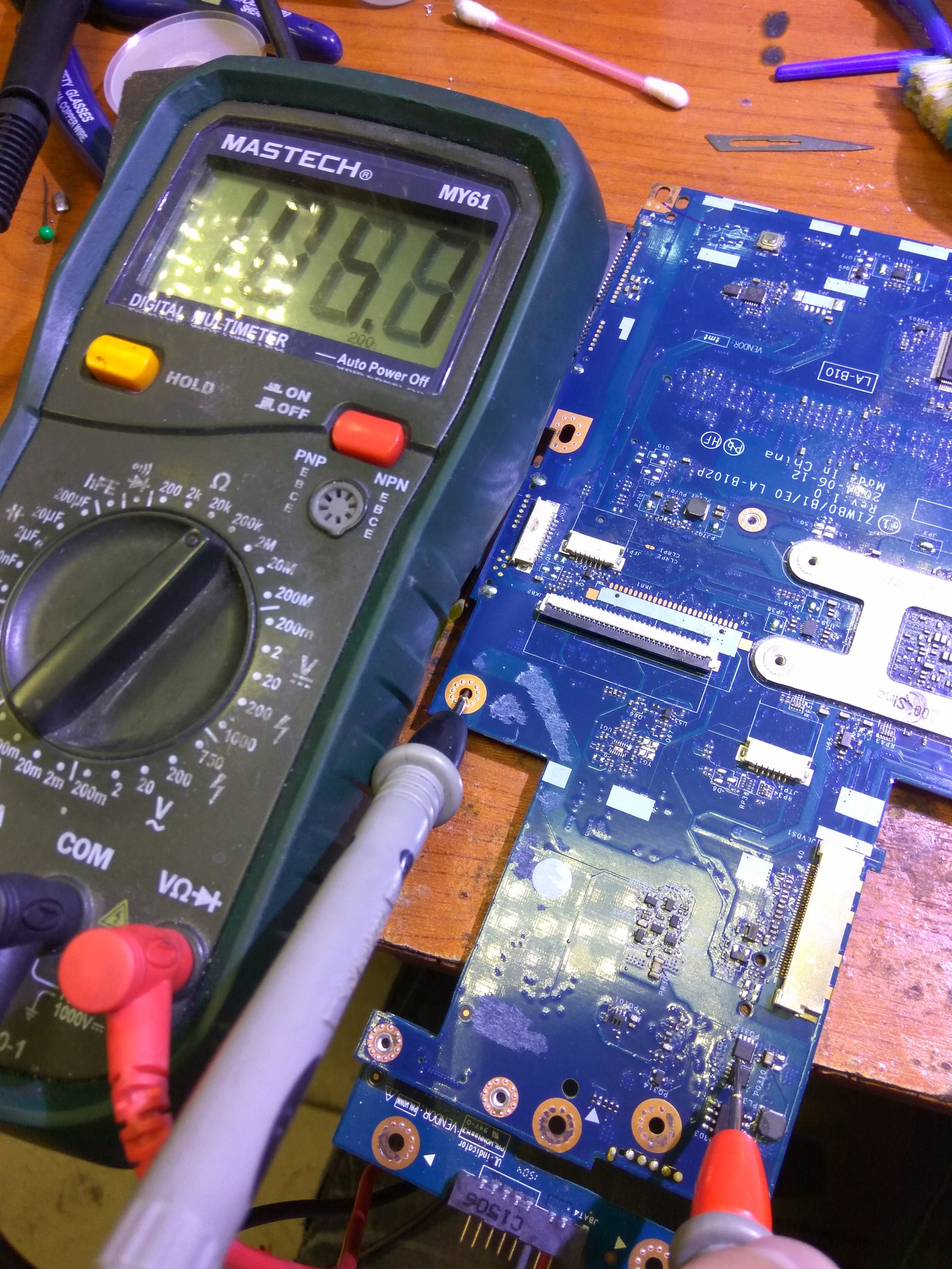

Вот такое было под разъемом.Снимаем с донора разъем и пред.Впаиваем.Опыт подсказывает ,что так легко не отделаемся.Меряем сопротивление на Vin линии.

3Ком, мало...Надо искать что еще пострадало.Качаем схему и начинаем искать пробитый элемент.В первую очередь меряем сопротивление на дросселях.Бинго!!На Pl302  короткое.

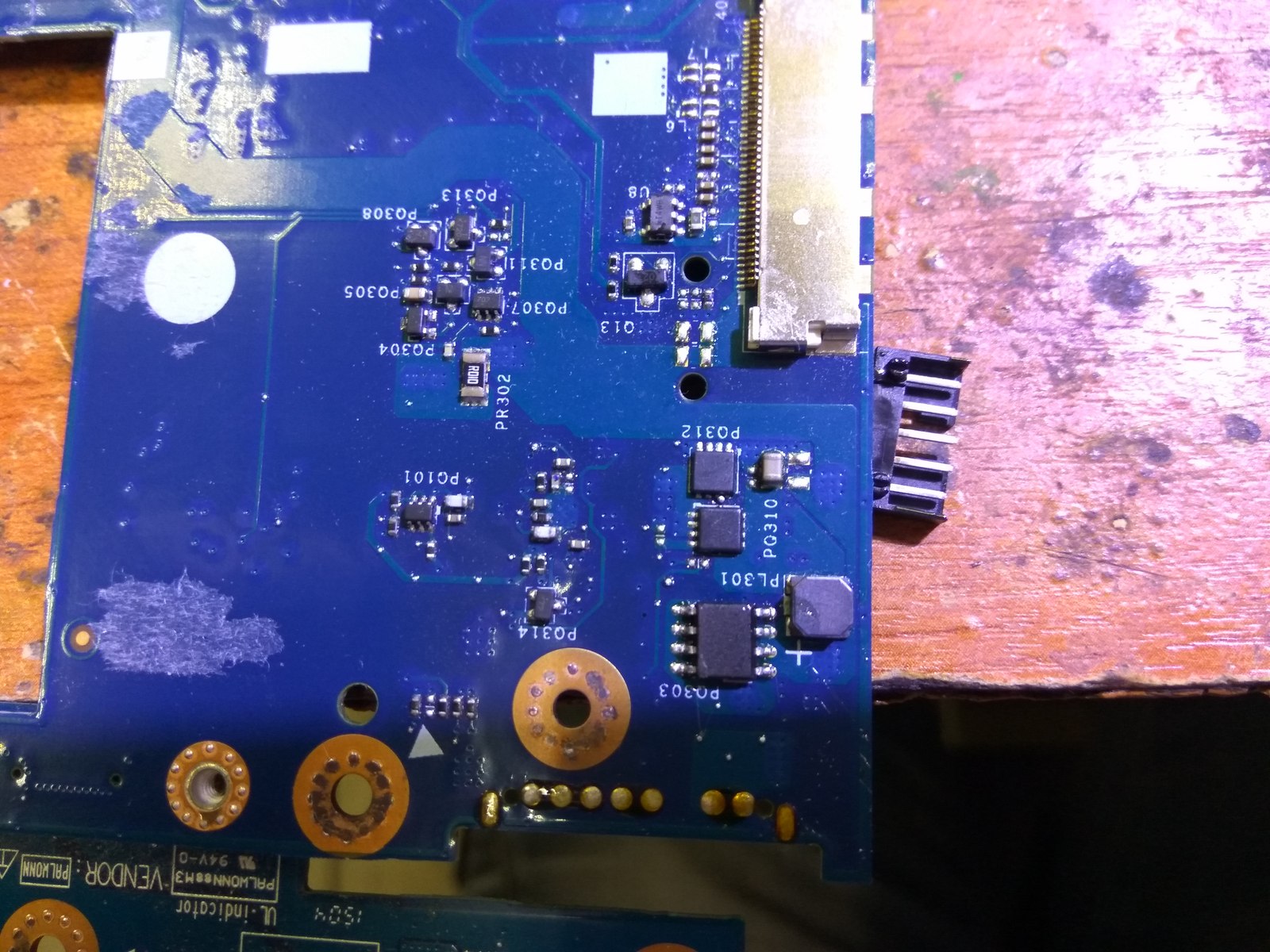

Откидываем дроссель ,что бы определиться с какой стороны короткое.И понимаем ,что кз со стороны шима.Вывод проверить ключи Pq310 и Pq312.Вот и они

Мультиметр показал ,что пробит Pq312 на землю.Под замену его вместе с шимом чарджера,так как при таком пробитии шим редко выживает.Меряем сопротивление теперь

Другой разговор!Можно пробовать запускать аппарат с лабораторного блока.Для подключения хитрых Hp и Lenovo использую вот такой переходник с id линией.

Запуск прошел нормально.Фото запущенного аппарата по запаре не сделал.Жалко только  ,что хозяин отказался ремонтировать аппарат.Пришлось все собирать обратно)
