Ремонт и техническое обслуживание советской оптики.

Попал мне на ремонт и обслуживание монстр, творение сумрачного советского гения - зеркально-менисковый объектив, шайтан-труба МТО 8/500 Красногорского завода оптики. Попал в плохом состоянии, после кривых рук неизвестного "народного умельца", в следствие чего линза передняя болталась, кольцо ее прижимающее - намертво заклинило в наполовину снятом состоянии, внутри пыль и грязь, и механизм фокусировки крутится с хрустом, будто рассыпаясь на части. Жаль старика.. Перебрал, почистил, смазал, привел в рабочее состояние, послужит ещё ветеран фотографического труда.
Да к чему это я...порядок разборки привожу ниже, вдруг кому пригодится.
Из материалов и инструментов нужны:
Бензин для зажигалок чистый(удалять старую смазку)
WD-40(без этой химии крошечные винты не открутить порой)
Набор тонких отвёрток, и терпение.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Исходное состояние. Без слез не взглянешь. Руки бы оторвать предыдущему владельцу.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Выкручиваем винт спрятанный в ребристом кольце, в нижней части объектива.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Снимаем само кольцо и убираем в сторону.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Под кольцом - винт, он же - ограничитель хода геликоида. Если есть цель установить этого монстра на современные цифрозеркалки, то этот винт нужно убрать совсем. Корпус объектива упирается в выступ вспышки, и поставить его можно только с макрокольцом м42. После чего убрав винт, можно найти бесконечность и пользоваться на здоровье.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Раскручиваем объектив на две части. На фото видна превратившаяся в камень, старая смазка.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Снимаем кольцо с креплением под штатив, под ним винт - выкручиваем(указан стрелкой на фото)

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Снимаем нижнюю часть объектива с задней линзой и зеркалом.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост
Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

С помощью мягкой ткани и бензина - убираем старую смазку начисто, не нужна она.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Дальнейшие работы проводим с помощью специального ключа.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Выкручиваем указанным выше ключом - декоративное кольцо, подцепив его за шлицы.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Вынимаем линзу, очищаем аккуратно. Ставим на место, закручиваем кольцо на место до упора.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Снимаем кольцо держащее заднюю линзу, чистим, возвращаем на место.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Собираем объектив в обратной последовательности, не забывая и не теряя детали.

Ремонт и техническое обслуживание советской оптики. Советская оптика, Объектив, Мто500, Техническое обслуживание, Длиннопост

Готово. Спасибо за внимание :-) Примерами фото поделюсь когда друзья-китайцы пришлют макрокольца. :-)

Дубликаты не найдены

0
Да в курсе. А я то надеялся...что выпустят массовую модель, на широкий круг потребителей
показать ответы
-1
А все ругают сейчас...совок-совок, а сколько всего производили, что по сей день готово служить, как этот вот объектив. Кусок стекла и металла, на века, при должном обращении )
показать ответы
-2
Силиконовая демпферная смазка. Пост с телефона пилил, под футбол. Забыл указать ) Оооочень мягко резьба идёт потом, и не сохнет. Самый старый объектив с ней у меня года три уж лежит, и как будто вчера смазал
-2

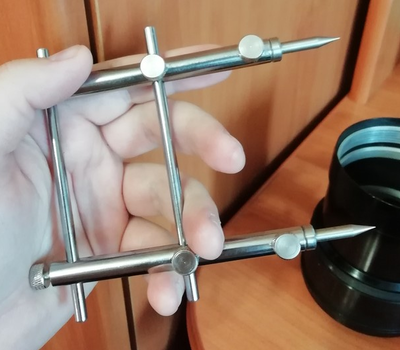

Ключ называется DSLR Lens spanner. Покупал на Али :-)
-2
Да знаю, но такой мне пока не попадал в руки :-) И этот то на кропе ЭФР получится 750мм. Телескоп практически.
показать ответы
-3
Надо бы )) Но для меня это больше хобби. Зарабатываю ремонтом оптики немного и нерегулярно. Не на что пока что )))
-3
Самую тонкую работу, если перебираю линзоблок - делаю в ванной. Сначала открываю горячую воду минут на 15...поднимается пар сильный. Закрываю дверь, после того как пар осядет - делаю работу там, пыли в воздухе практически нет.
показать ответы
-3
Жидкость для очистки оптики и очень мягкая безворсовая салфетка. Следов не оставляет ) однажды пришлось линзу в чистом бензине мыть, в смазке испачкана была..
Так же по ситуации - карандаш для очистки оптики.
показать ответы
