Ремонт и апгрейд ASUS Mining RX 470 для подписчика⁠⁠

Доброго времени суток! Сегодня на ремонте карта из сурового города Челябинск)

Фото самой карты выкладывать не буду - их и так полно в "тырнетах")

Итак, приступаем.

По диагностики - сопротивления в норме, отсутствует питание VRM.

Но это и ожидаемо, ведь под микроскопом вот такой красавец с дырочкой по центру

И, как показывает практика, когда вылетает этот малыш, то тащит за собой и основной шим-контроллер. Поэтому для упрощения ремонта основные элементы питания VRM я заменю полностью, тем более на затворах некоторых полевых транзисторов подозрительно низкое сопротивление, а вычислять каждый неисправный по отдельности то еще удовольствие.

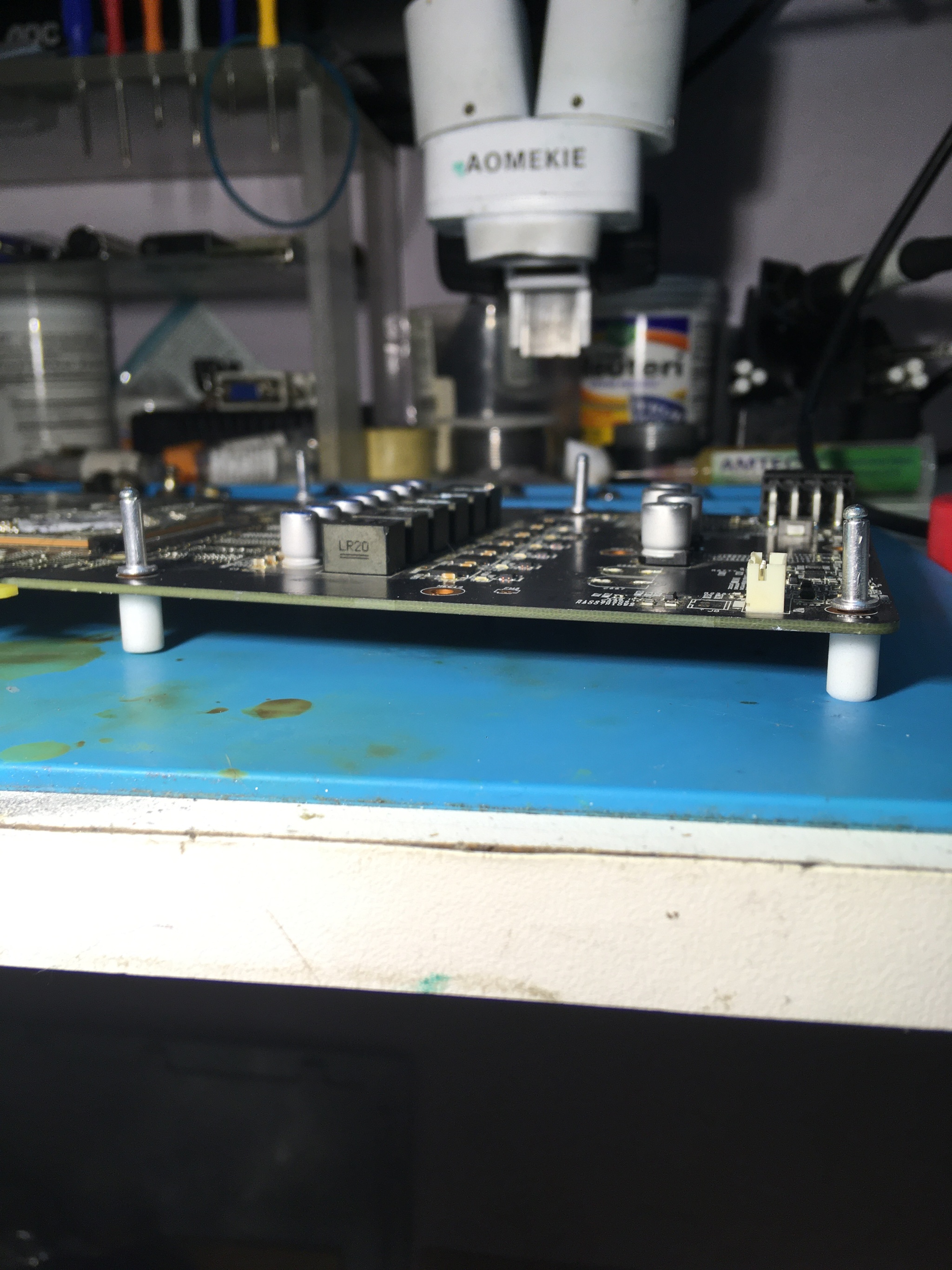

Подготавливаем плату-донор и в путь) Кстати, хочу остановиться на моем маленьком обновлении - фторопластовые ножки собственной конструкции (и естественно с себестоимостью как пачка сигарет, а не как у товарищей из термопро))

Что-то я отвлекся)) продолжим

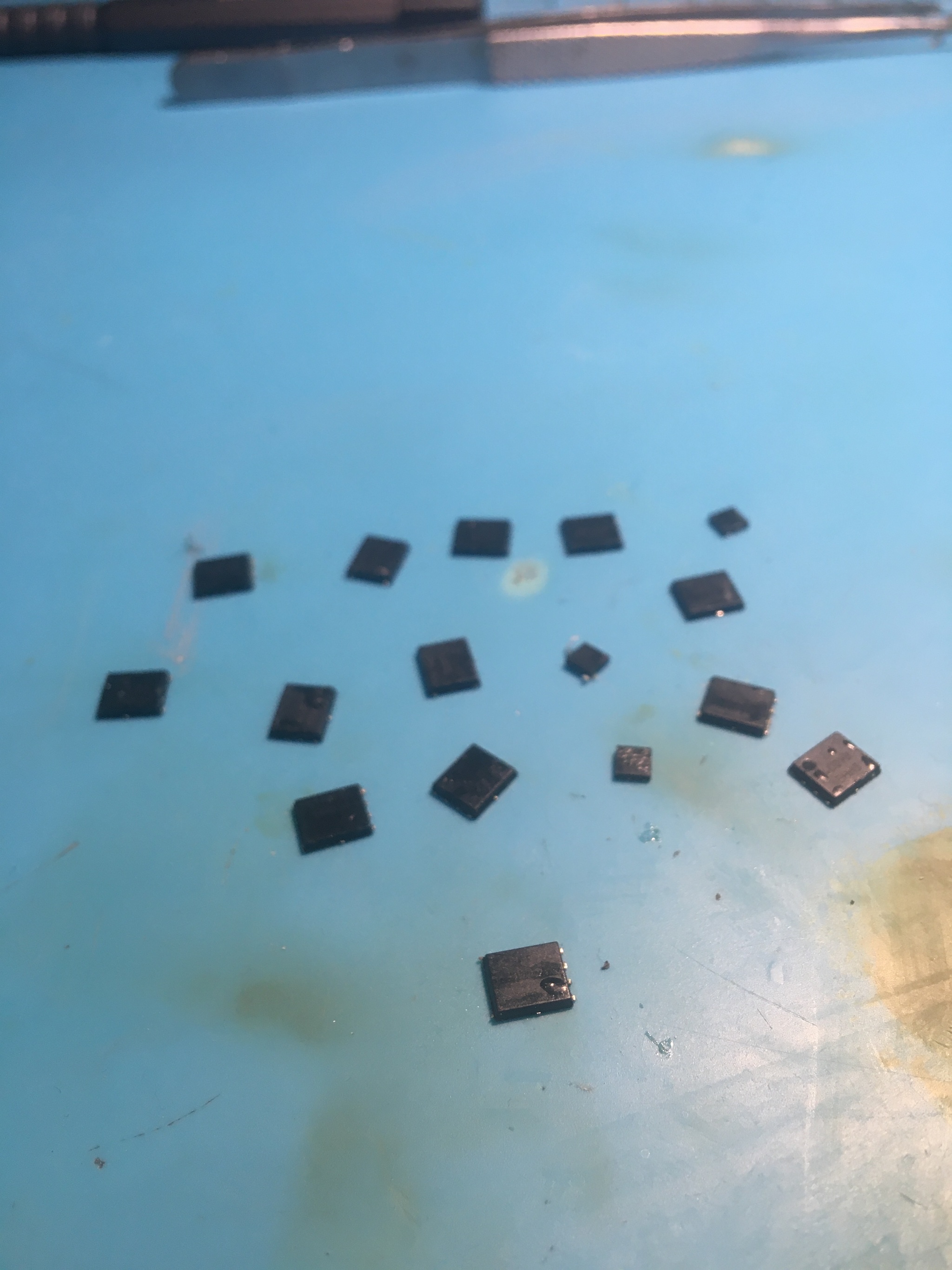

И вот она могучая кучка на отбраковку, когда появится свободное время

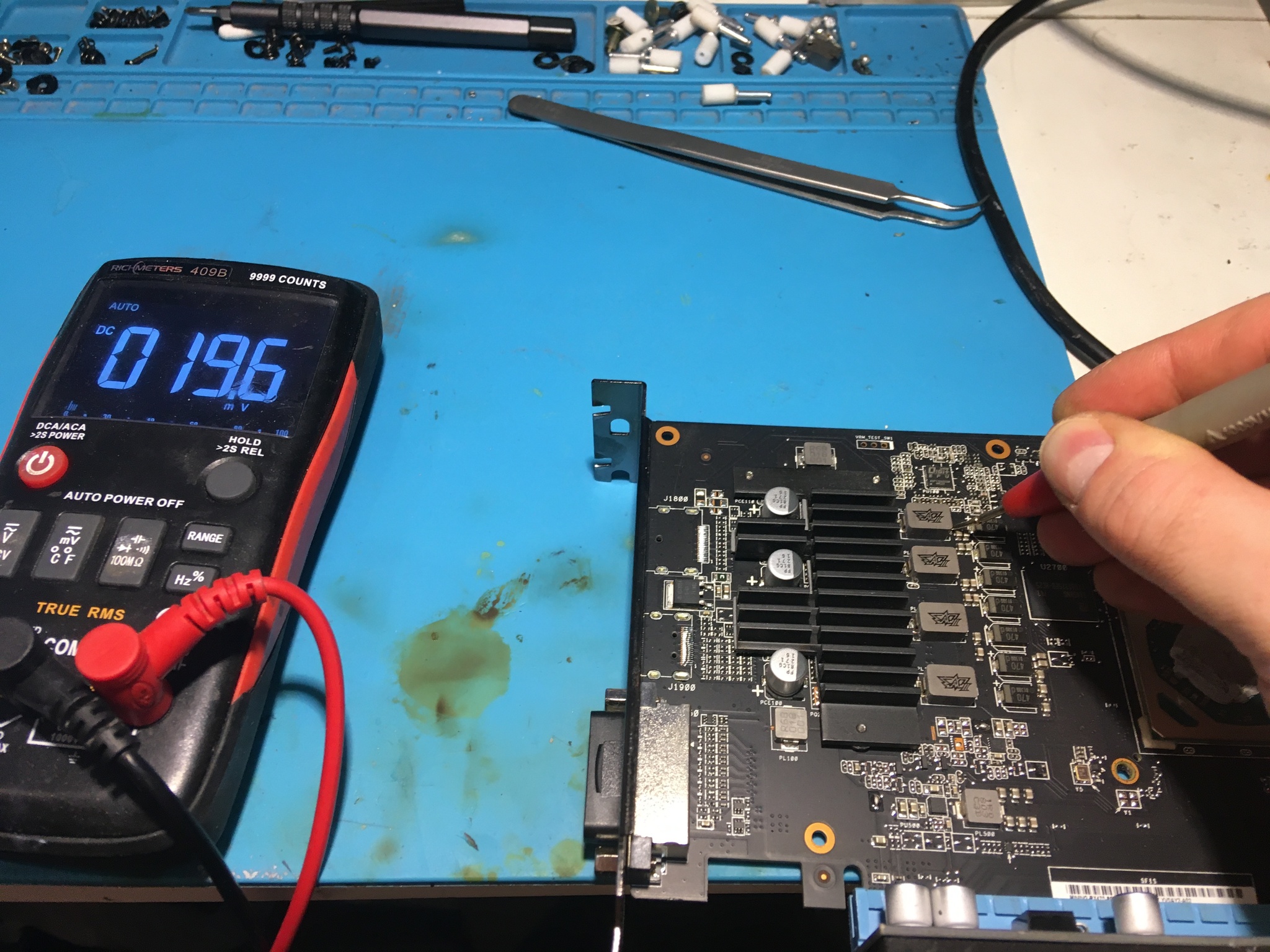

Делаю контрольные замеры сопротивлений и первый запуск

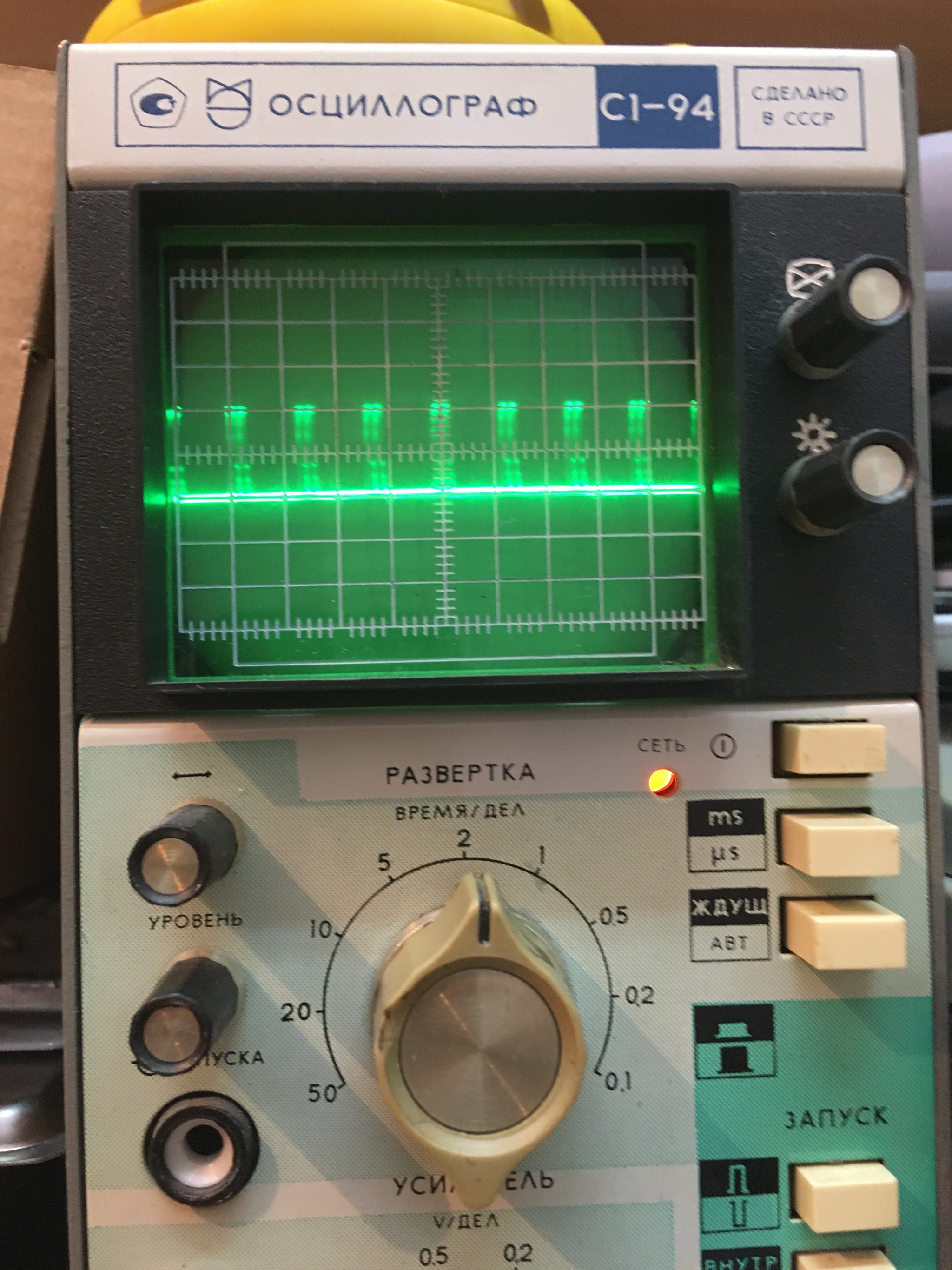

Напряжения появились и все фазы работают исправно)

На этом можно было бы закончить ремонт, но владелец попросил добавить HDMI порт, который изначально не был распаян на карте майнинг версии. Ну горе-не беда, допаиваю все что необходимо

А дальше случился казус)) для того, что бы HDMI выход работал, необходима прошивка биос на такую же карту, но с имеющимся HDMI портом. Но, к сожалению, имеющиеся биосы на рх470 8 гб с чипами памяти от Samsung были не от ASUS, а с биосами от других вендоров я получал цветной мусор после загрузки виндовс и мигающий экран.

После долгих мучений и поисков пришлось превратить карту в ASUS Dual RX 480 8gb (данный биос как раз под память Samsung) и соответственно HDMI заработал как и положено.

Карта была протестирована всевозможными тестами и в скором времени поедет назад к владельцу)

P.S. Благодарю, за внимание. Надеюсь пост кому-нибудь поможет)
