Редкий басовый процессор Korg A5 - кнопки, трещины, обслуживание⁠⁠

Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов! Автор не претендует на супер оригинальность, но старается показать как можно отремонтировать всякие железки).

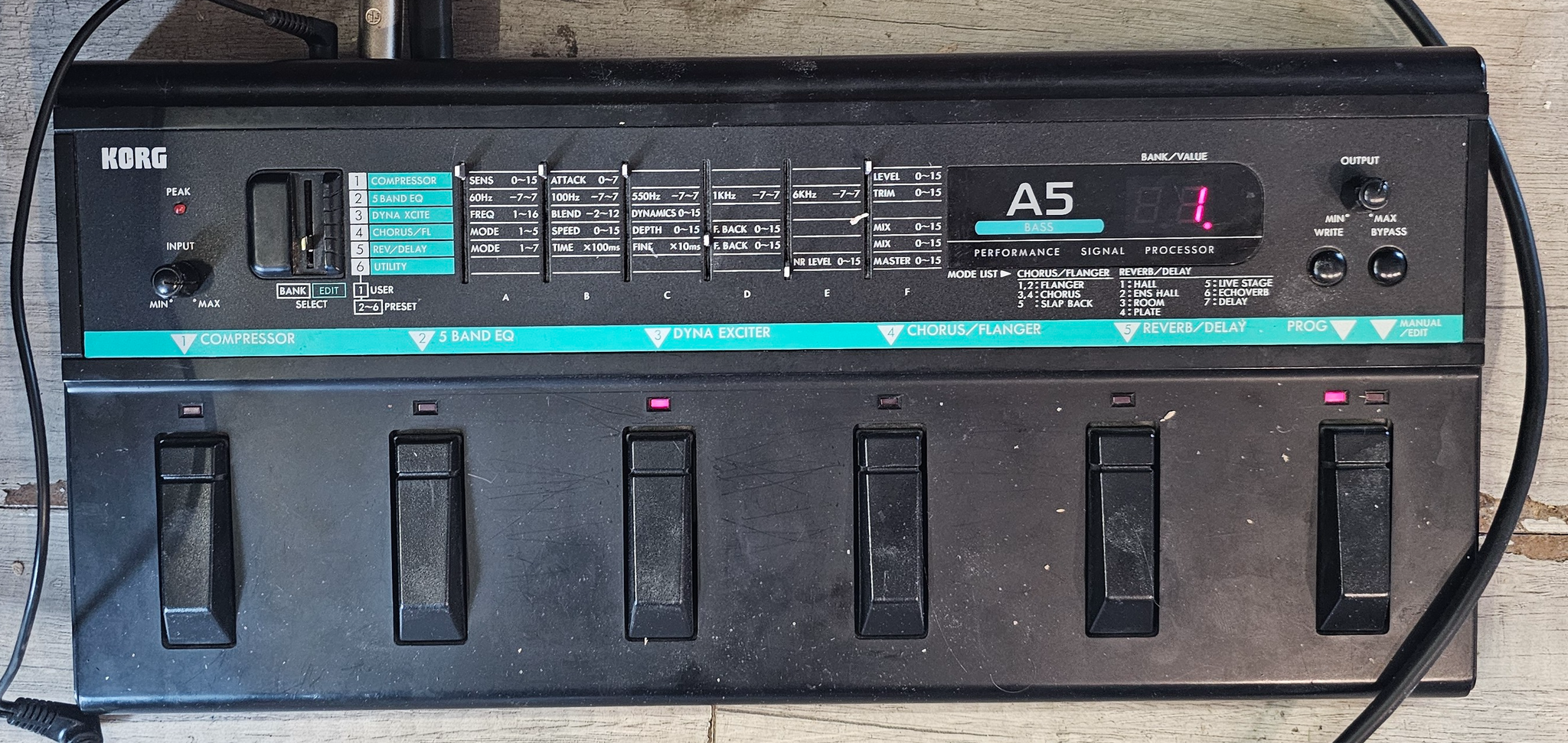

Сабж куплен на Авито для всяких звуковых развлечений.

Вообще я испытываю особую любовь к "мультрипроцессорам" эпохи перехода из аналоговых звуковых эффектов в цифровые. Вместо цифровой модуляции используются настоящие обработки, а настройки и коммутация выполнены в цифровой форме. Двойное удобство - и "правильный" звук, и удобство коммутации на одной "доске" (подобное уже было в Ремонт редкого мультиэффекта Ibanez Power Trio., но там просто мультиэффект).

Поскольку этот девайс планируется к домашнему использованию для "поиграть на досуге", то сразу решаю без включения провести обслуживание: чистку нутрянки от грязи, замену кнопок и смазку потенциометров. Так же будет выполнен поиск стандартных "болезней" подобных устройств.

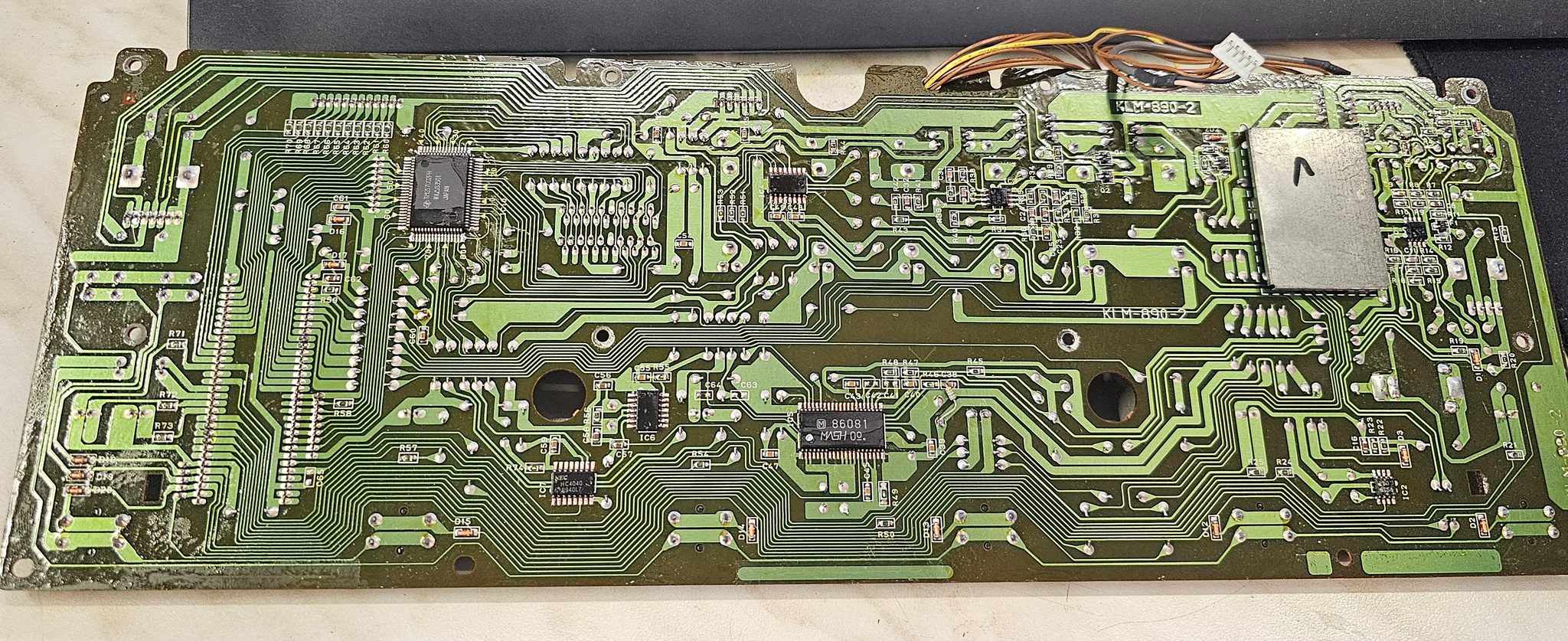

Конструкция Korg A5 приятно удивила. Внутри, по сравнению с Ibanez/Maxon, большое внимание уделено экранированию и защите от шумов. Даже блок питания (стабилизатор) и первичный ОУ вынесены на отдельную плату для уменьшения наводок, сделаны отдельные пластины для контакта с металлическим основанием для заземления.

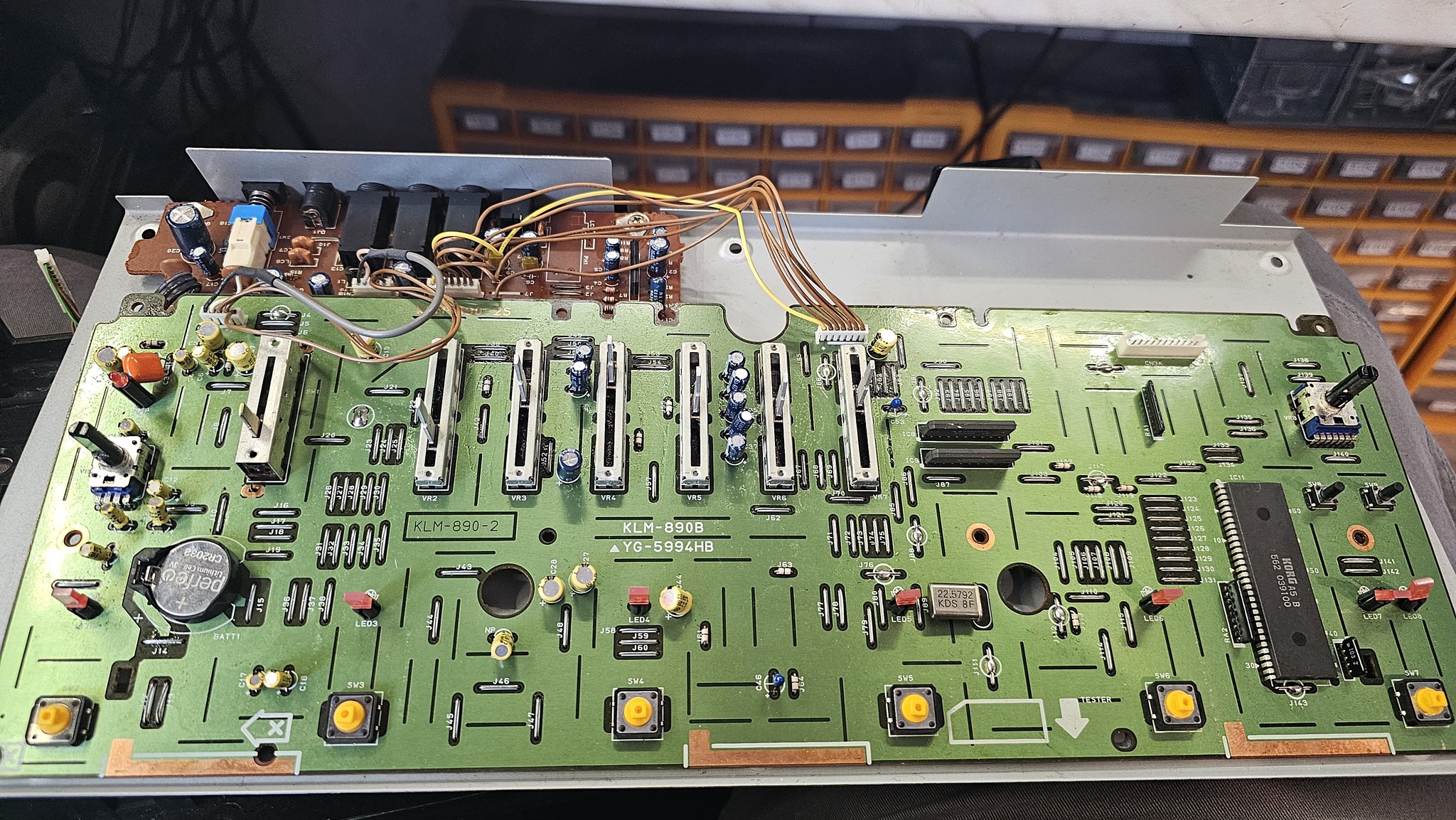

Приступаю к демонтажу всех кнопок (6 побольше для "педалей" и 2 поменьше для наружних кнопок). К счастью, они все стандартные и у меня есть замены в моём запасе.

Кнопки, естественно, грязные и я не рассчитываю на их нормальную стабильную работу. Поэтому и меняю сразу.

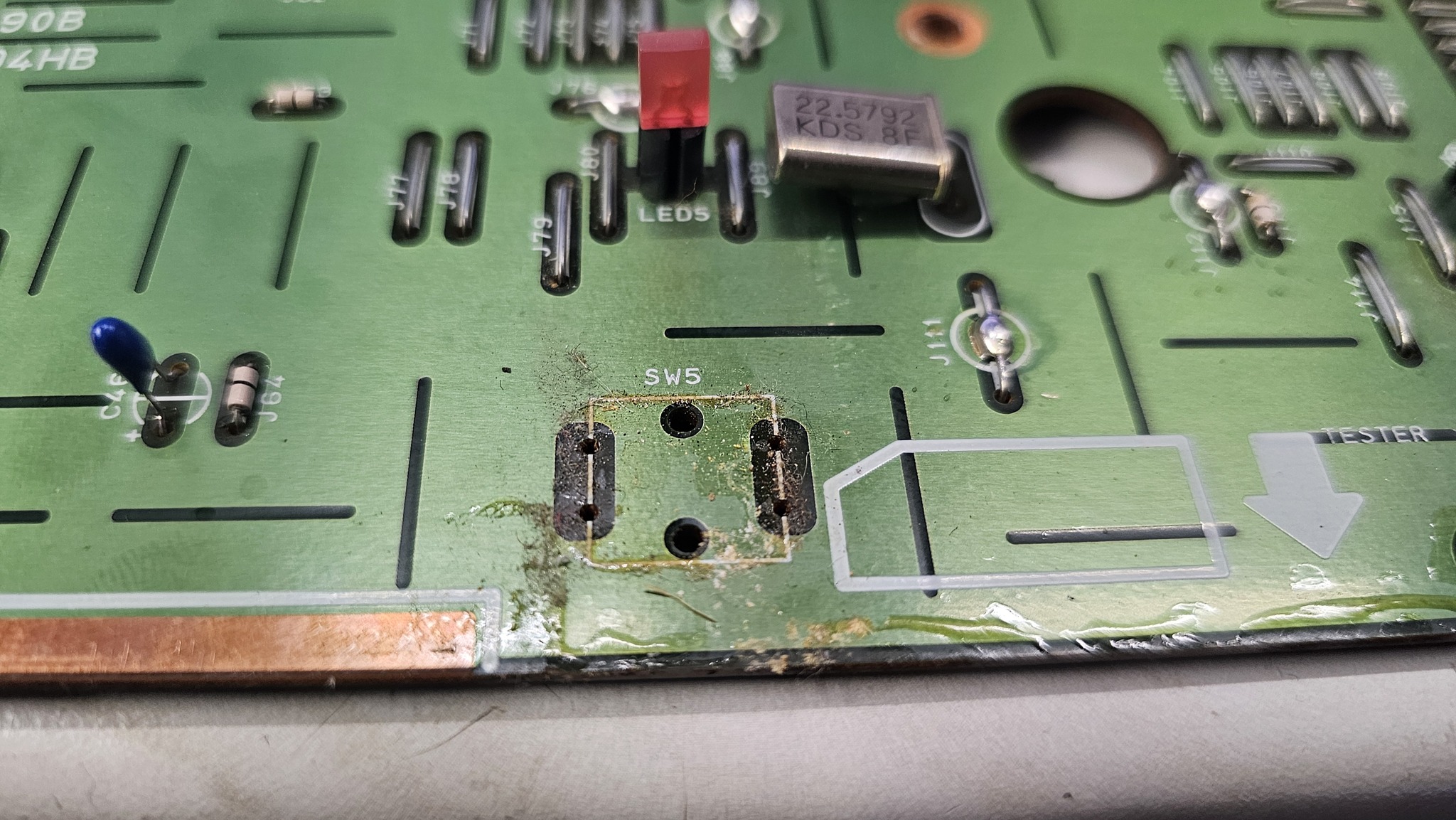

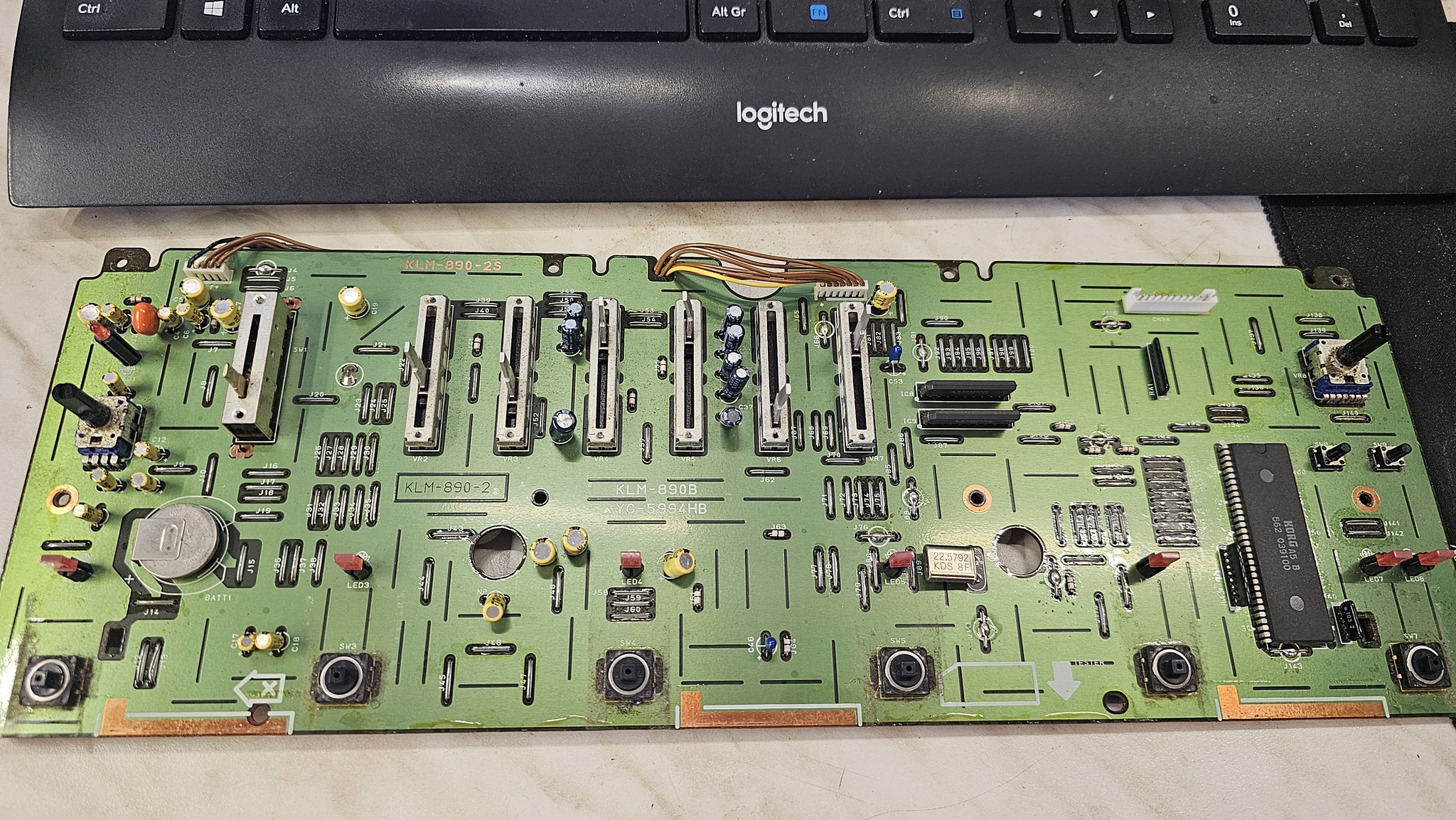

Из любопытного - на плате, оказывается, припаяна CR2032 для хранения пресетов! Естественно, её никто и никогда не менял, поэтому настройки, скорее всего, не сохраняются. Снимаю демонтажной станцией и её, потом заменю на нормальный держатель с возможностью удобной замены.

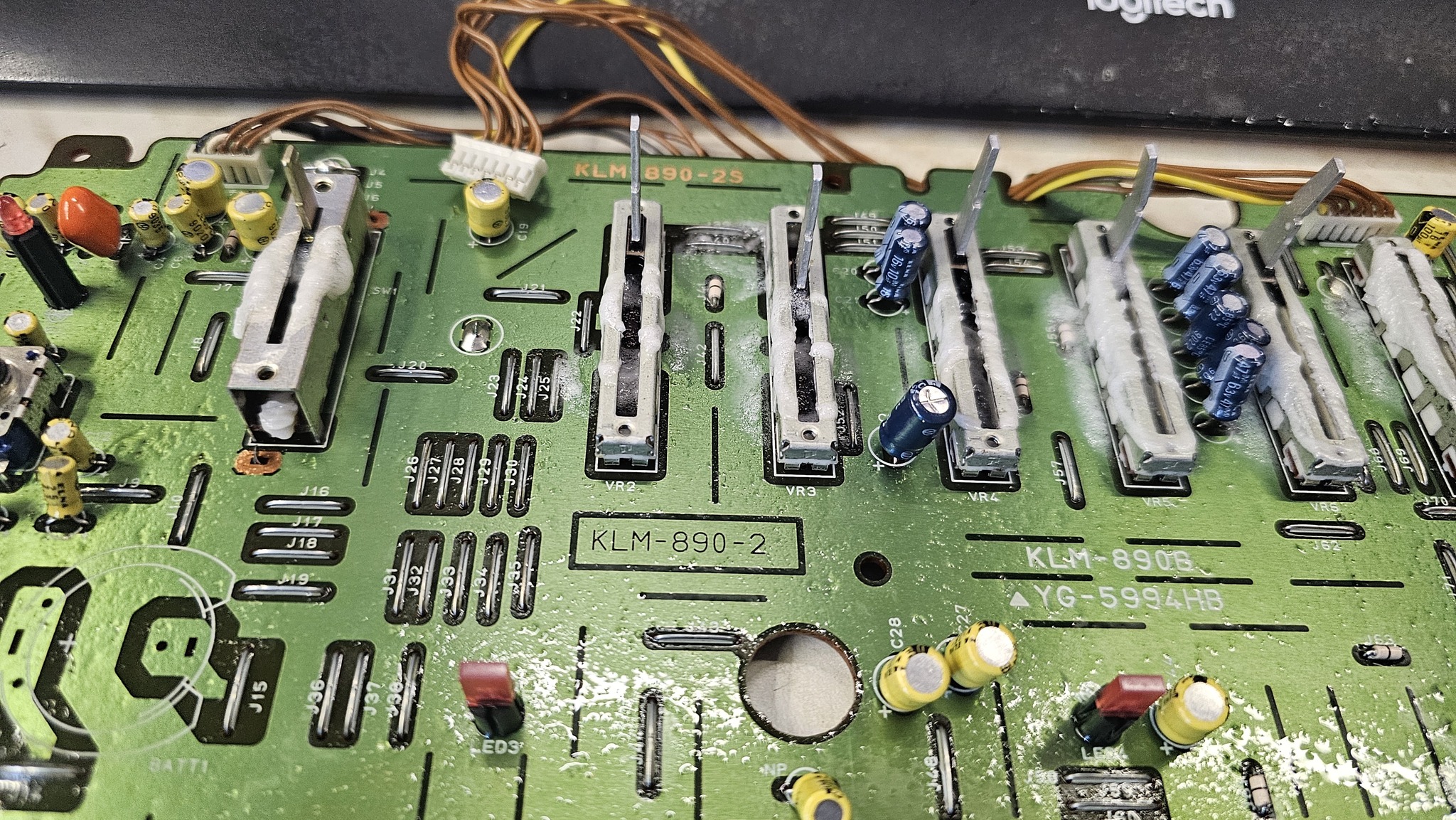

Приступаю к чистке переменных резисторов. здесь они особенные, ненадёжные, выполнены в виде скользящих ползунков. В них легко попадает грязь, в том числе песок, превращается в абразив и уничтожает токопроводящий слой. Заливаю всё ContactClean, потом обильно наношу вазелиновую смазку из баллона. Излишки после вытираю ватными палочками

Далее начинаю внимательный осмотр плат на предмет "кольцевых" трещин на припое, возникающих из-за давления на элементы на плате и применения дешёвого припоя

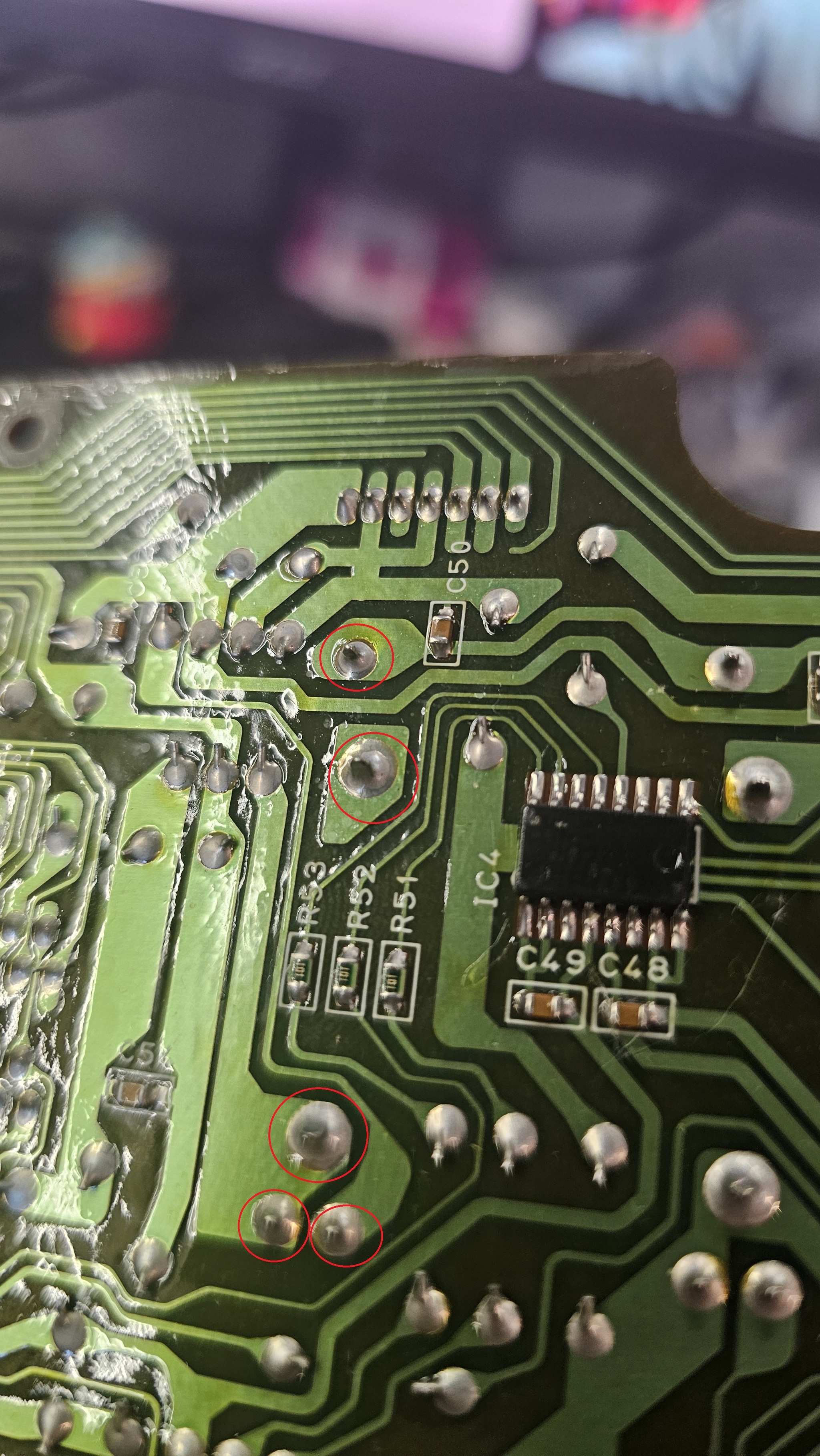

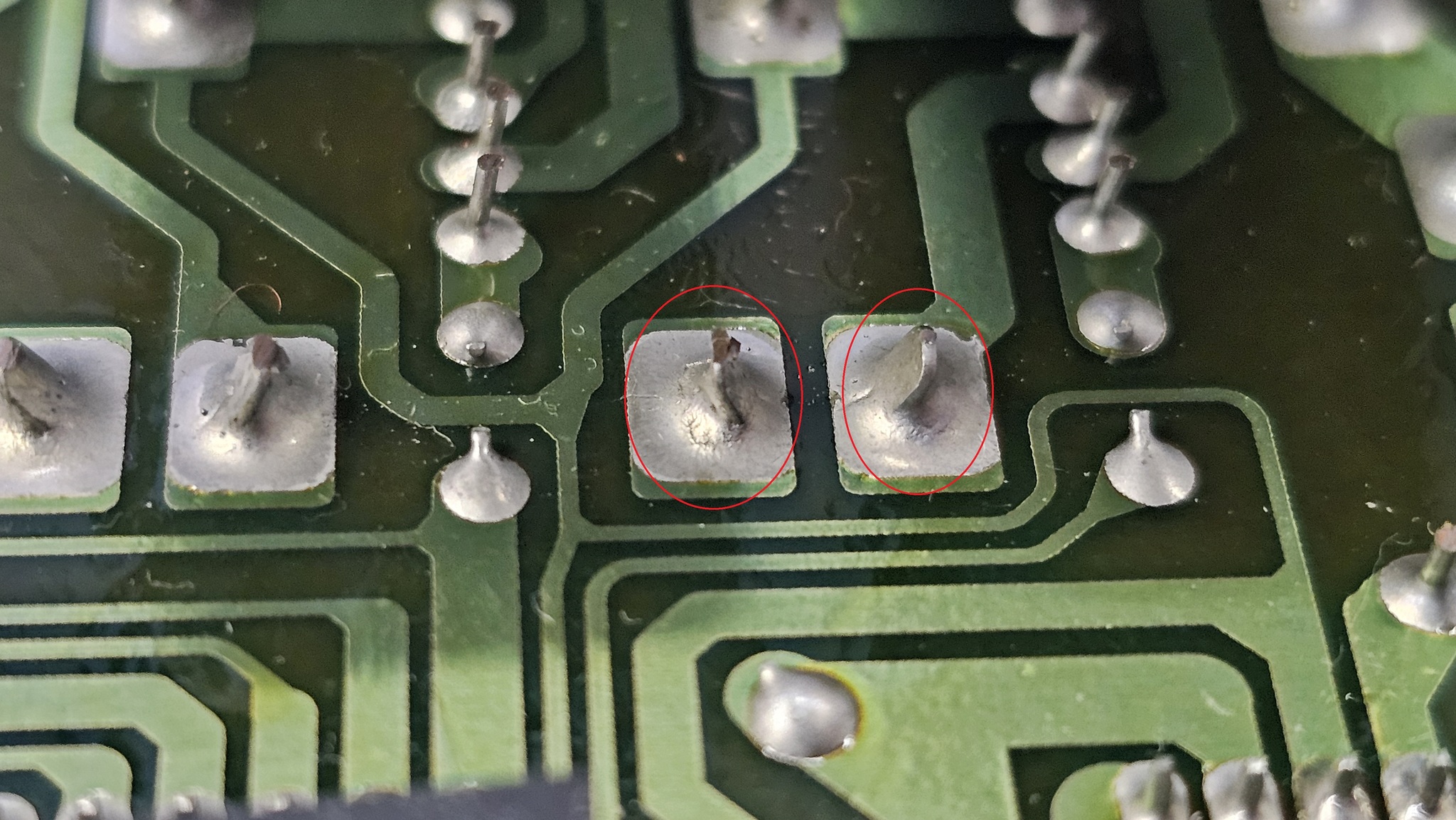

Результаты не заставляют себя ждать на основной плате в местах крепления переменных резисторов:

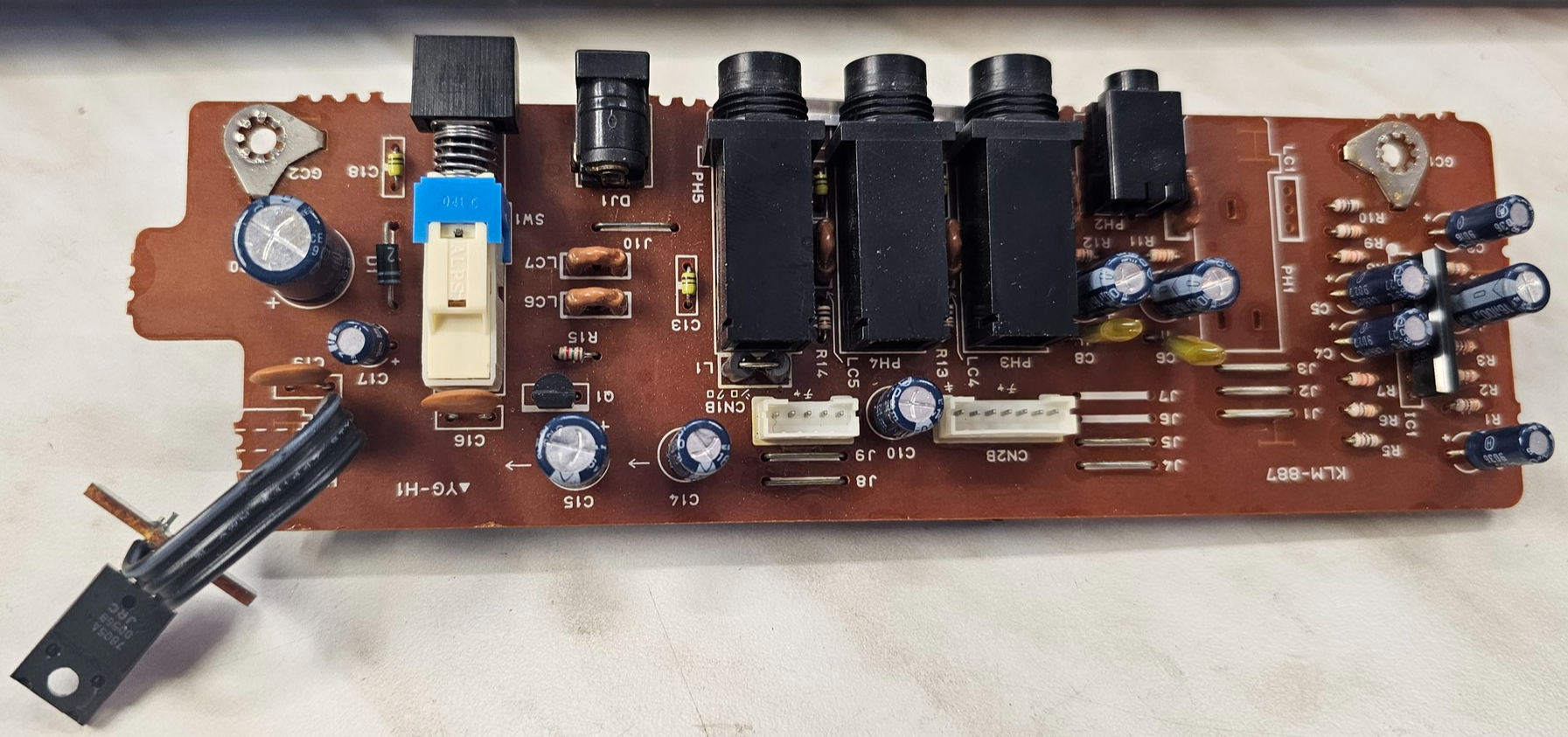

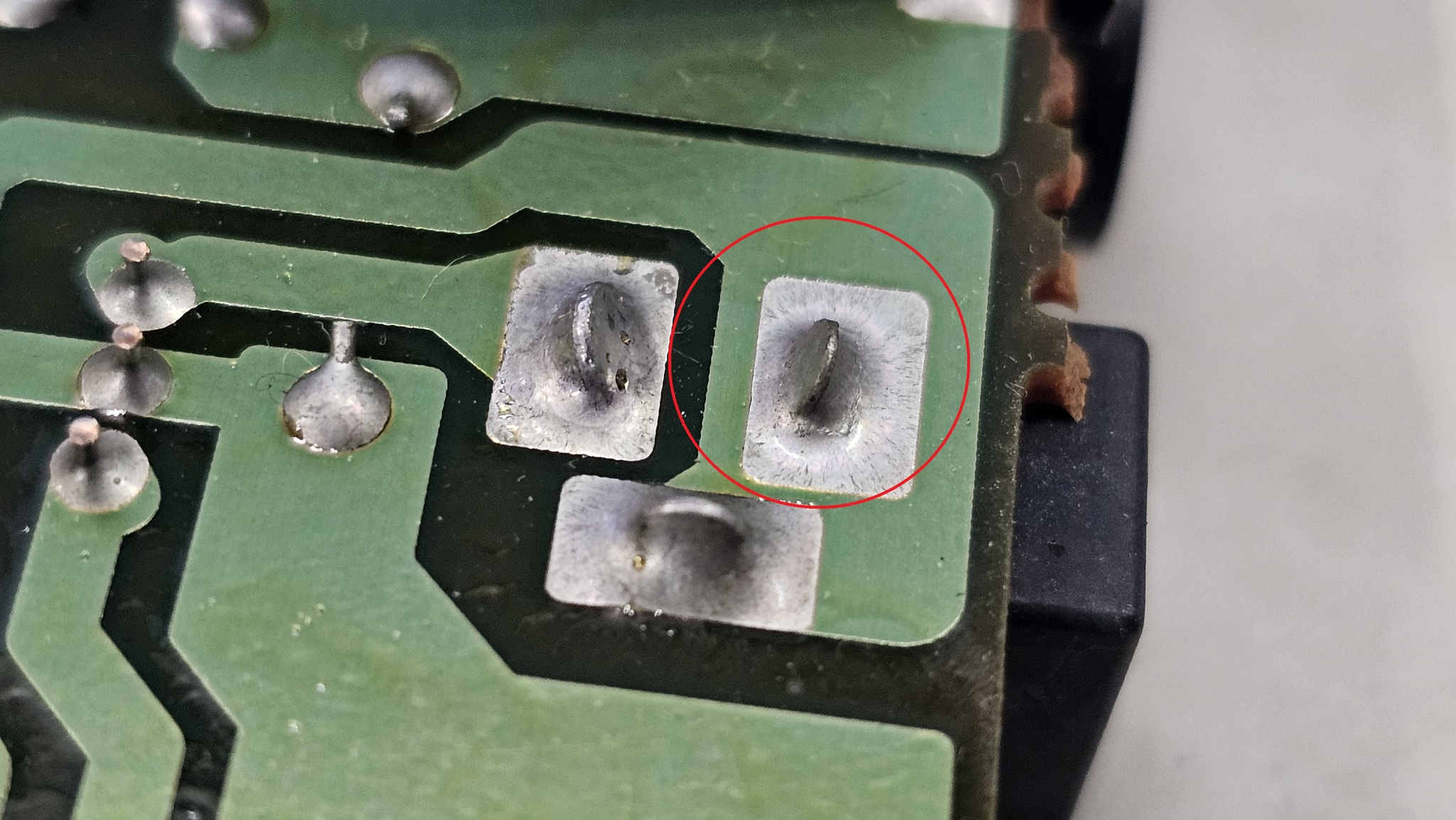

Так же трещины найдены на второй плате на точках крепления разъемов подключения звука и питания:

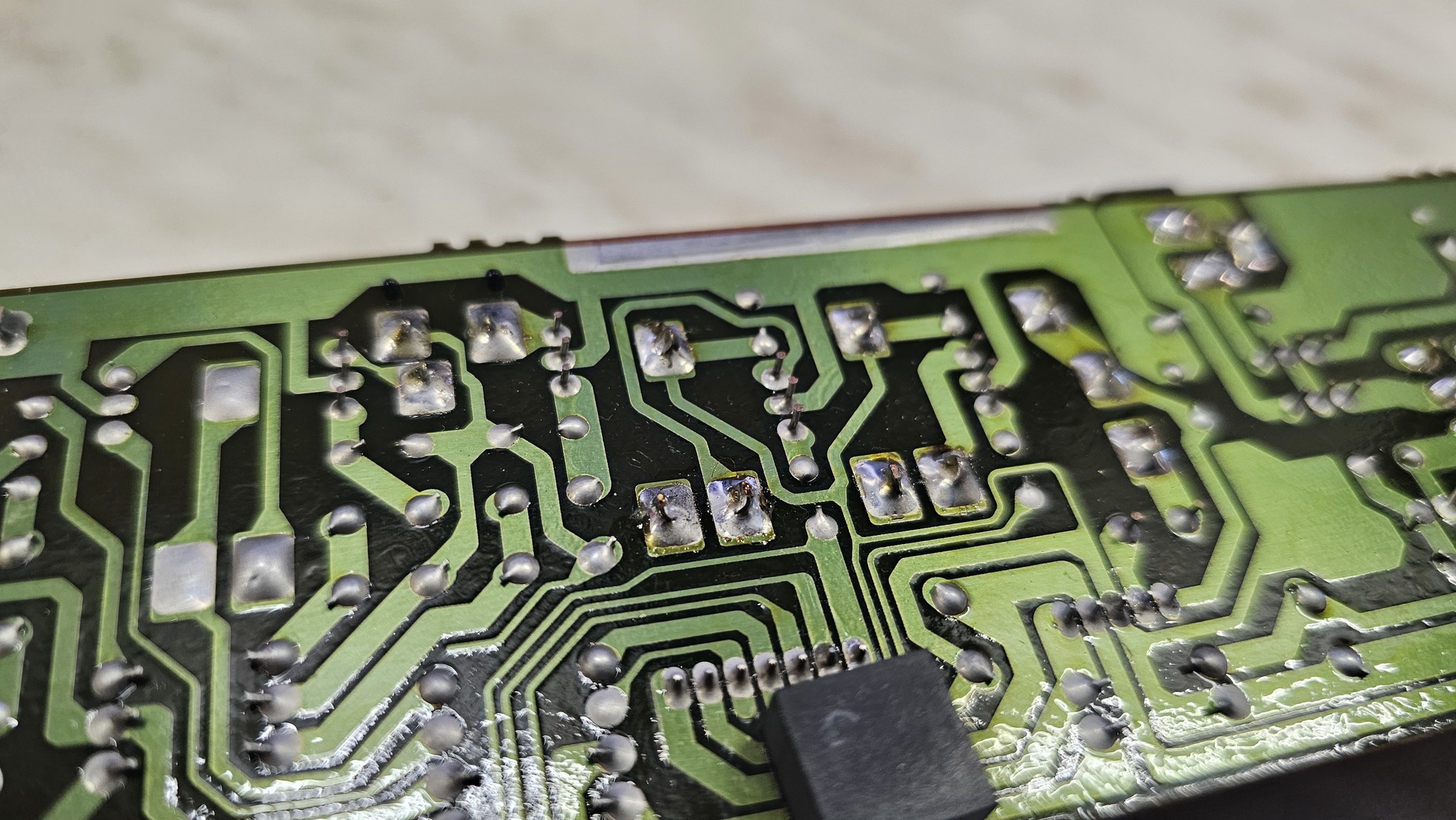

Далее все подобные места "освежаются" с флюсосодержащим припоем

И получается красиво

Далее всё собирается обратно и даже не остаётся лишних деталей)

Демо девайса можно найти в Интернете.

Ремонт окончен, всем хорошего звука!
