Прошу помощи с ремонтом телевизора LG⁠⁠

Угу - воткни обратно и отключи соседний - сколько раз релюха щелкнет?

Ютуб не пробовали? Может там что-то есть?

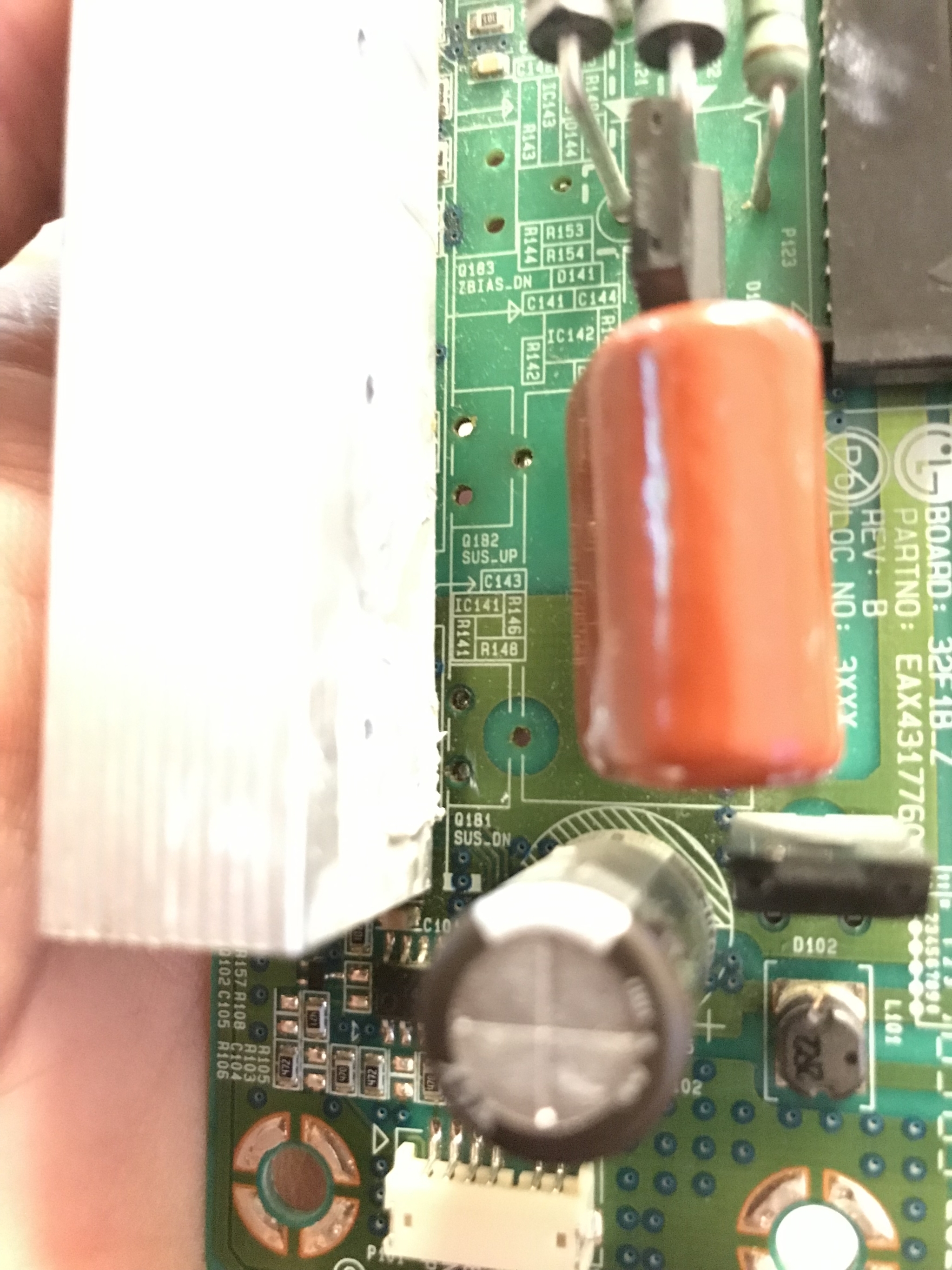

Все, нашел , Q181 - Q185

Эти вот Q111 или Q999,  то что рядом с транзисторами написано.

Знаешь что. Погугли. Вбей модель твоей платы Z-SYS (X-SYS) и позиционные номера транзисторов. Узнаешь что там на самом деле стояло и чем меняют. Сдается мне что неродные уже они.

Именно эти можно. А вот ИГБТ крайне нежелательно. Радиомагазинов то нет поблизости? Там много что можно поставить. FQPF9N25 обычный мосфет с определенными параметрами.

Скорее всего живые.. Меняй 3 штуки этих все сразу. Пропаяй все другие и пробуй включать.

Не надо. 1 ый и 2 ой в утиль . 3 ий похоже  живой но менять надо все сразу..Что с 30F126 ?

Не должен FQPF в обоих направлениях звонится . Только в одном как диод. Вот этот.

Выпаянный или в плате?  Если в плате то возможно.

Fqpf как ты и сказал звонится только между средней и правой ногой но в двух направлениях

В режиме прозвонки диодов у FQPF должен прозвониться только внутренний диод. Между средней и одной из крайних ножек и только в одном направлении. Больше НИЧЕГО звонится не должно. 30F126 вообще никак прозвонится не должен по идее. В крайнем случае тоже как предыдущий (если уж вдруг они туда диод воткнули но по даташиту там нет) но тоже больше никак.

Нет. Напиши маркировку транзисторов

ЭЭЭ...ты где там биполярные транзисторы нашел в Х ? Там игбт стоят

Ну и я ж говорю - сними плату и смотри с обратной стороны по дорогам...

Эмм не забывай что есть N канальные P канальные pnp... Ну а если КЗ нашел - смотри где нашел, выпаивай 1 элемент и прозванивай эти контакты снова, если все ещё звонятся, выпаиваешь следующее по цепи.

Нет, все транзисторы неисправны. По ютубу левый контакт это база, с него одной полярностью звонятся коллектор и эмиттер, другой полярностью не звонятся

Ну всмысле - вроде короткого замыкания нет?
снимай плату, и на прозвон посмотри конденсаторы, потом сопротивление, мелочевки - где то точно должен быть косяк.

И прозванивай и между собой ноги транзисторов, и на землю. Ну как и остальное - мистики не бывает

Простии - я наконец уснул))) нет - выпаивать не надо - предохронитель - это перемычка... Просто очень тонкая)))
на тему транзисторов - да действительно - мне на первой фотке показалось

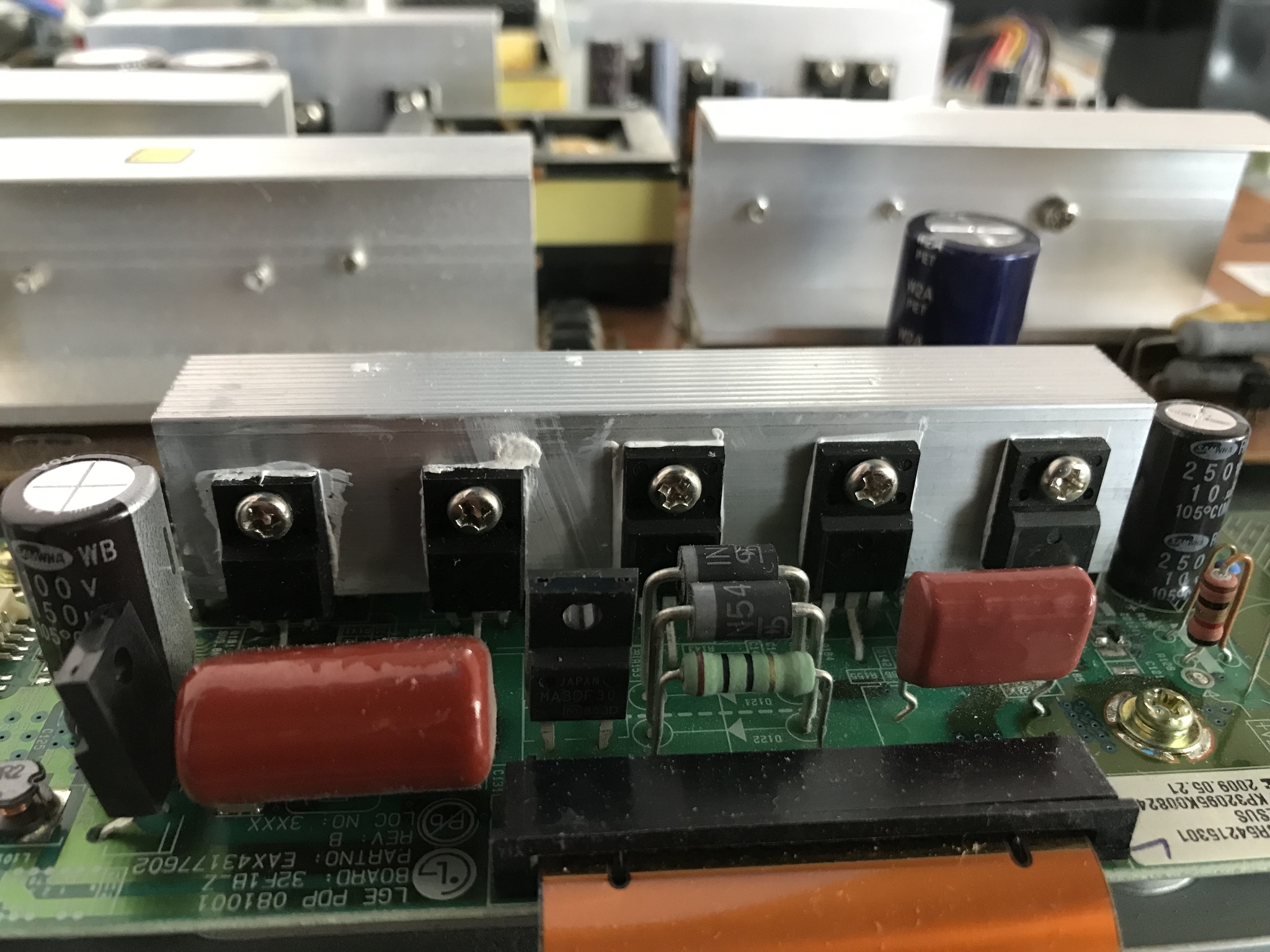

На радиаторе все пять это транзисторы, первые два поменьше потом покрупнее

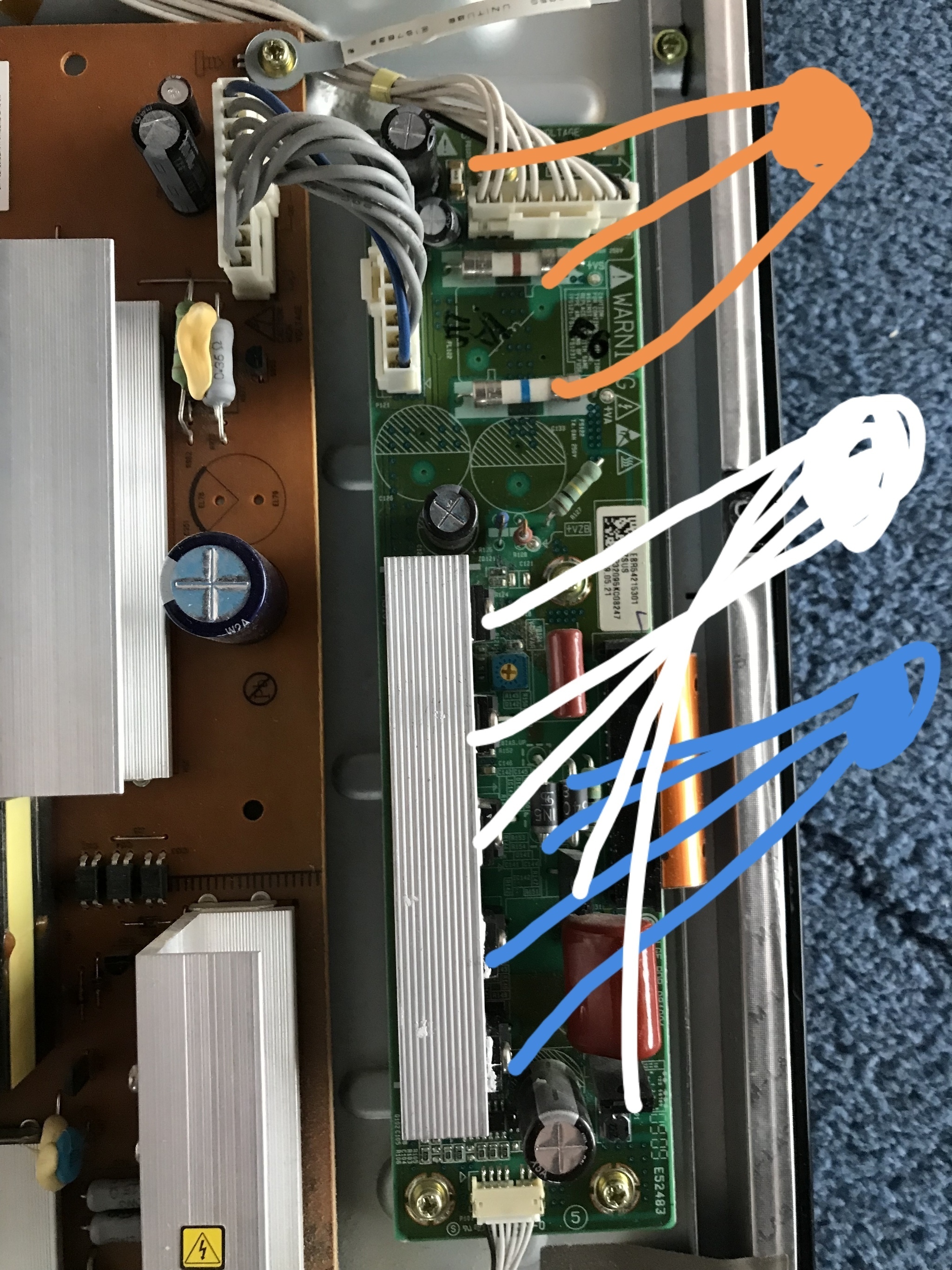

Оранжевым предохронители (насквозь звонятся)
голубым - диоды
(в одну сторону звонятся в другую нет)
белым транзисторы
по ситуации и от разных ног по разному - ну тут лучше загугли как транзисторы звонить - единственное в самом низу не вижу сколько ног 2 или 3 - если 2 то это тоже диод)))

Голубеньким 2 черные кругленькие называются диоды шотки

Оранжевым предохронители (насквозь звонятся)
голубым - диоды
(в одну сторону звонятся в другую нет)
белым транзисторы
по ситуации и от разных ног по разному - ну тут лучше загугли как транзисторы звонить - единственное в самом низу не вижу сколько ног 2 или 3 - если 2 то это тоже диод)))

Голубеньким 2 черные кругленькие называются диоды шотки

Отлично - косяк по крайней мере в Иксе) теперь прозвонка трёх предохранителей, потом диодов - вон два шотки стоят и транзисторы

Который именно? Тот который вверху на плате икс? Да и сфоткай Игрик пожалуйста а то ты 2 фотки Икса загрузил

Да нормально - просто я думал немножко про другой аппарат ну я отписал чё глянуть - потыкай мультиметром

Да... Ты же с мультиметром дружишь - в общем у тебя на панели должен быть шильдик на нем написаны значения VS. VA и чё то там ещё - это шлейф с первой фотки (из БП в икс и из Икса в Игрик) глянь что бы напряжения были - если на миг появляются и тут же начинают падать - значит КЗ в одном из блоков - отключаешь по очереди с конца до выявления блока.

Если и с отключенным иксом напряжений нет - значит блок.

Прозвонкой смотришь транзисторы и диоды

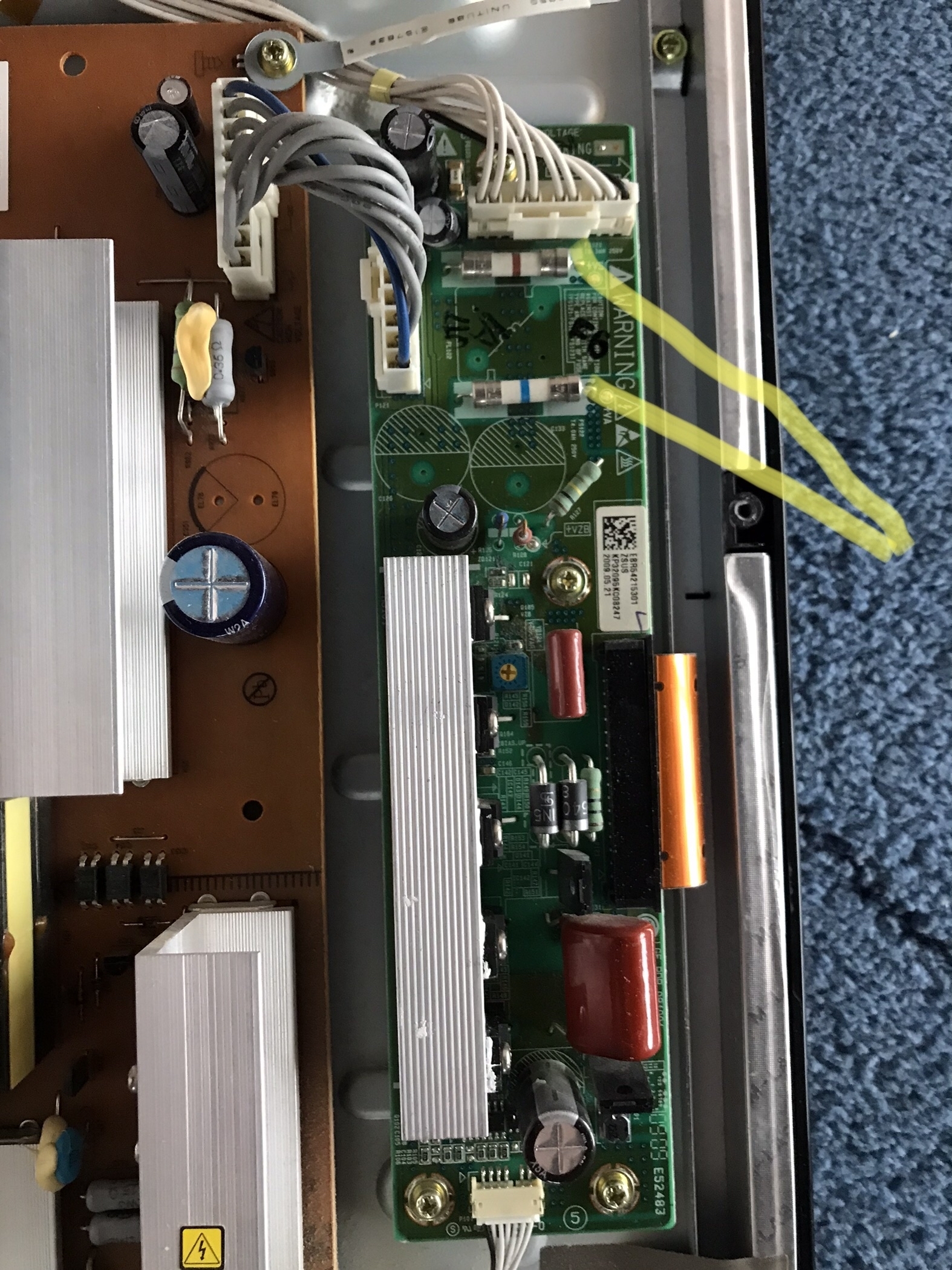

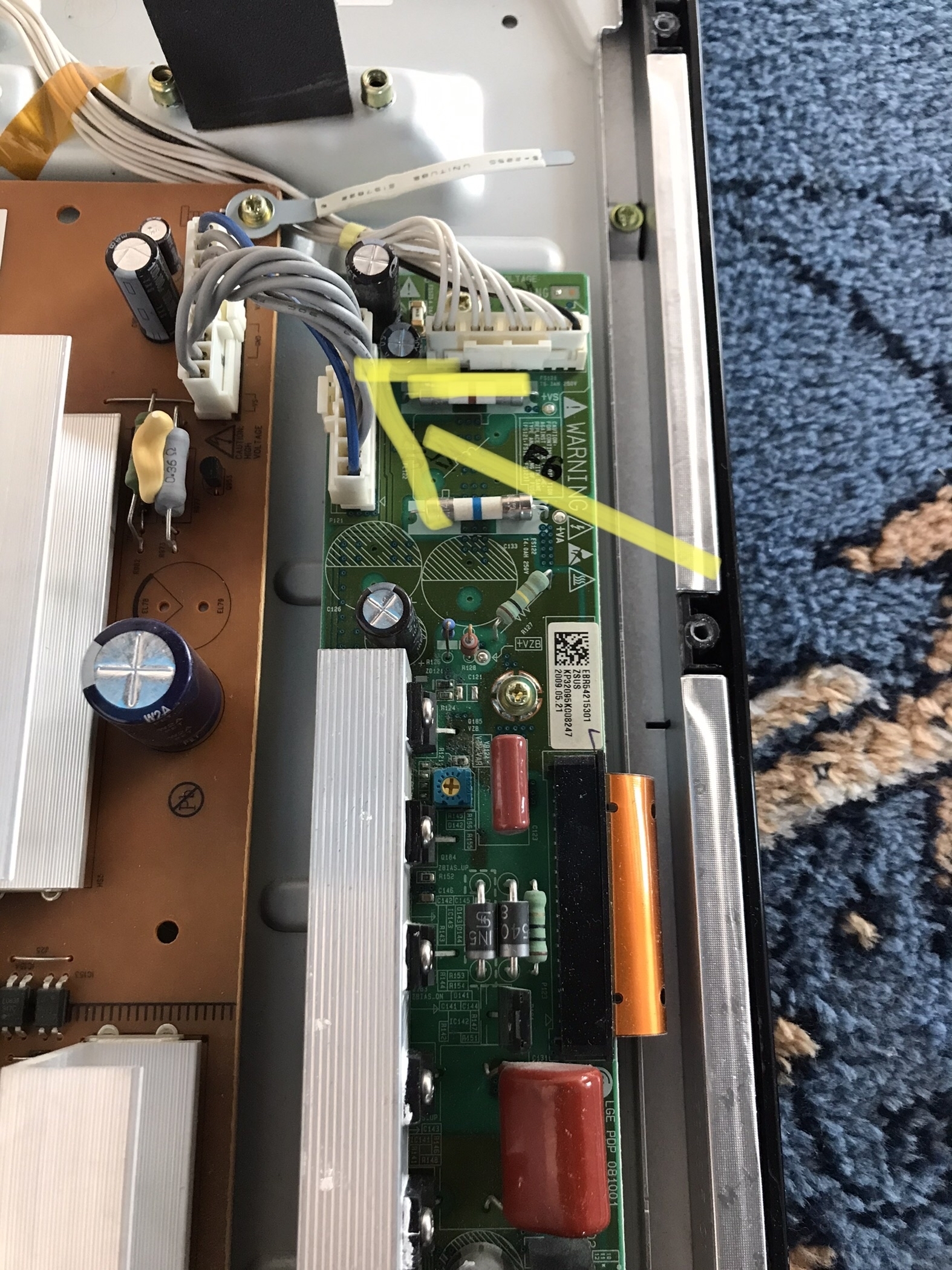

Да... 2 предохранителя скорее всего целы будут - а вот маленький между шлейфами прозвони на всякий случай рядом с конденсатором в левом верхнем углу платы икс

Пробуем запустить ТВ - реле щелкает, на лоджике загорается зелёный диод, затем реле отщелкивает и все гаснет... Скорее всего - если не так уточни.

Откидываем питание платы X.
запускаем ТВ - если реле обратно не отщелкнуло и диод на лоджике не погас - хорошо.
если нет - откидываем питание с платы Y и повторяем процедуру.

Затем только по фото, ну и мультиком протыкай в неисправную плату в предохроны и транзисторы - если найдешь что выбито - не спеши менять, лучше отпиши...
это плазма - скорее всего, что при замене полетевшего элемента - новый постигнет та же участь.
с платами - так же - можно купить телек на разбор и весь его спалить...

Ну... Честно за плазмы - просто говорим клиенту "ремонт от 80 - 100 долларов(ну точнее от 200р )) беларусь) и большинство соскакивает - цена просто потому, что не хочется браться... Как уже написали - в этом куске воплощения качества не все так просто... Будь вы мастером с (хотя бы) мультиметром - можно было бы попробовать, хотя в таком случае вам проще пообщаться на ремонтауд.нет - там может и гайд есть...

там четыре напряжения 5 дежурки,5в,9в и 16 начни с их наличия

схема и алгоритмы поиска неисправности и как прошить
http://archive.espec.ws/section315/file29089.html

начни с питания может где то кз

При попытке активации красный диод становится зеленым, через пару секунд начинает моргать, потом опять красный

Не в коем случае не играться с включением иначе ключ(транзистор) полетит, а так это конденсаторы в блоке питания, если нет опыта, то все под замену.

Практика. Поднимал девайсы прижимом электролитов. Теорию не подвёл пока.

Прижми электролиты для начала. На них вангую.

Сколько лет пациенту?

Плазма выгорает только в путь. Да и у плазм часто не в экране дело, а в управлении им, так называемый Y дохнет.

Но порой хаже такой кусок хочется починить)
