Продолжение поста «Мощный источник питания из сварочного аппарата»4
Принципиальная схема
раскрыть ветку (16)

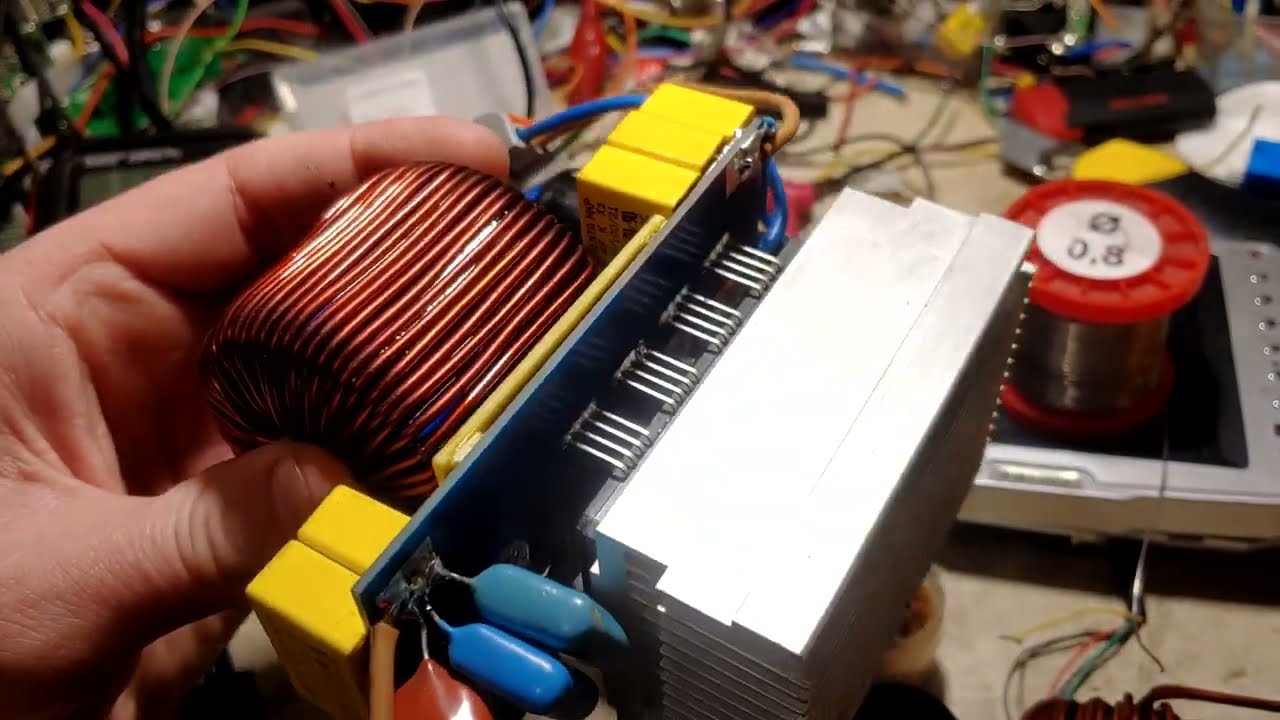

вот такой сразу городите отдельным устройством, ибо на такие мощности всё в заводской корпус не запихать
YouTube●9:14
раскрыть ветку (11)
раскрыть ветку (7)
раскрыть ветку (6)
С просадкой напряжения в 10%. Зачем если от трехфазного выпрямителя частотник будет работать лучше и даже кондесатор понадобится меньше.
раскрыть ветку (5)
Возможно, у автора канала нет технической возможности протянуть три фазы. Всякое бывает.
То, что с трёх фаз можно больше мощности снять оно и дураку-то понятно.
раскрыть ветку (4)

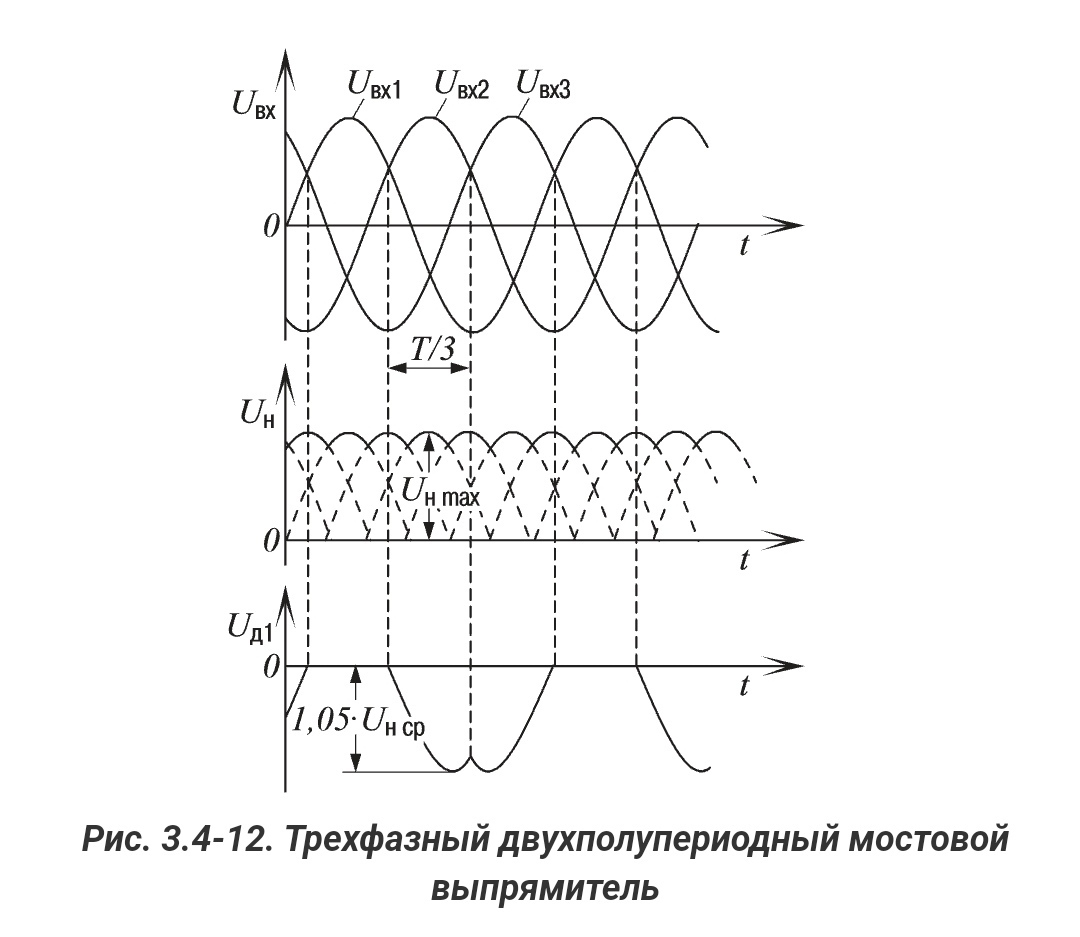

Дело даже не в мощности выпрямленное трехфазное напрежение не имеет провалов до нуля. Т.е. в теории можно вообще не использовать накопительные кондесаторы.
раскрыть ветку (3)
Ещё как имеет. В момент бросков тока проводка превращается в резистор, тем самым проваливая питаемое напряжение и подогревая питающие провода. На высокой частоте такое только осциллографом увидеть можно. А ещё детальки горят от кратковременного лютого перегруза.

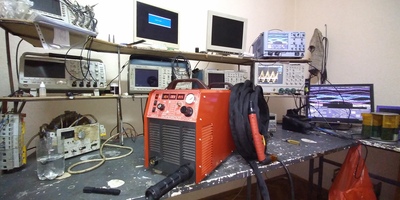

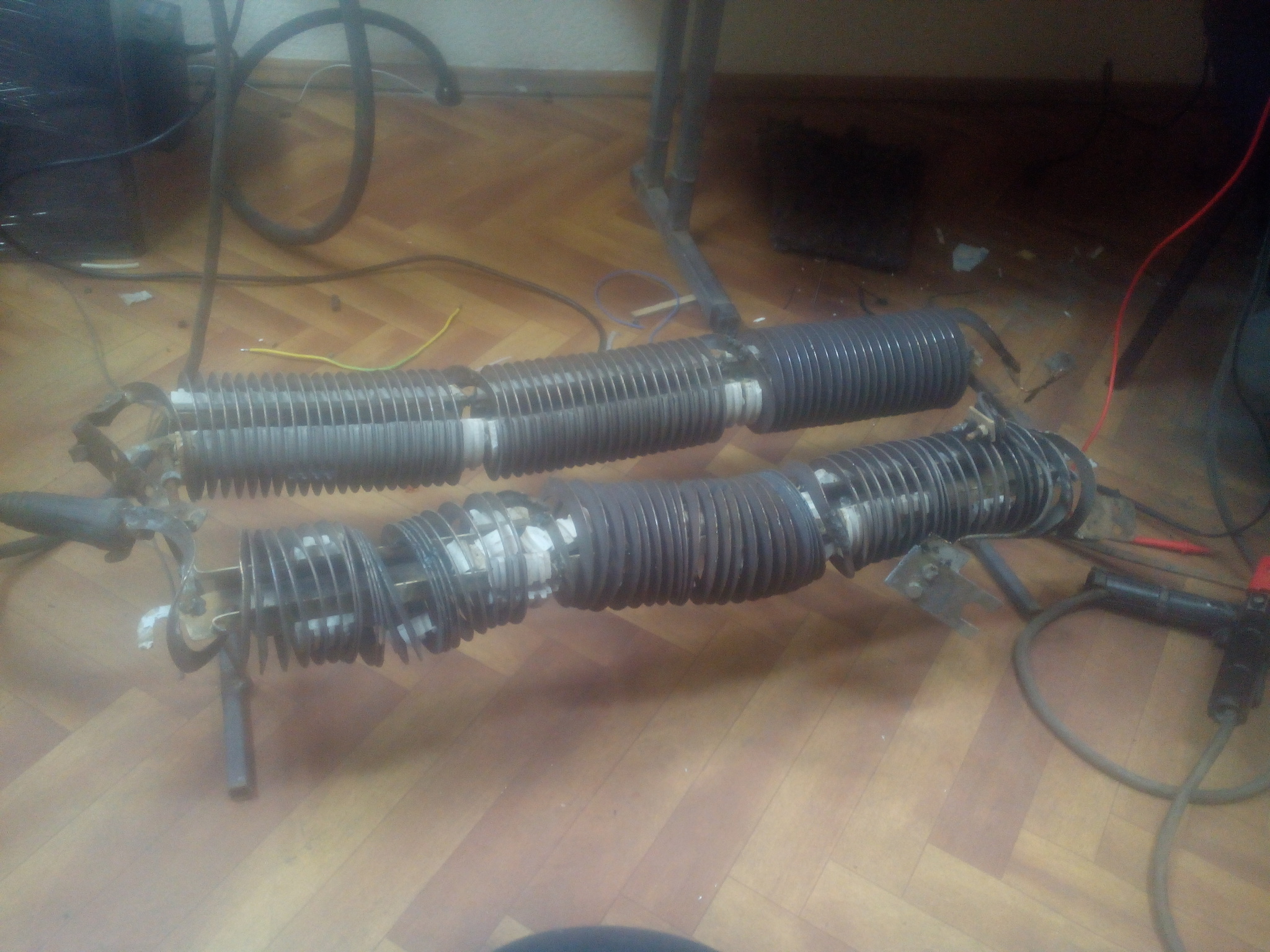

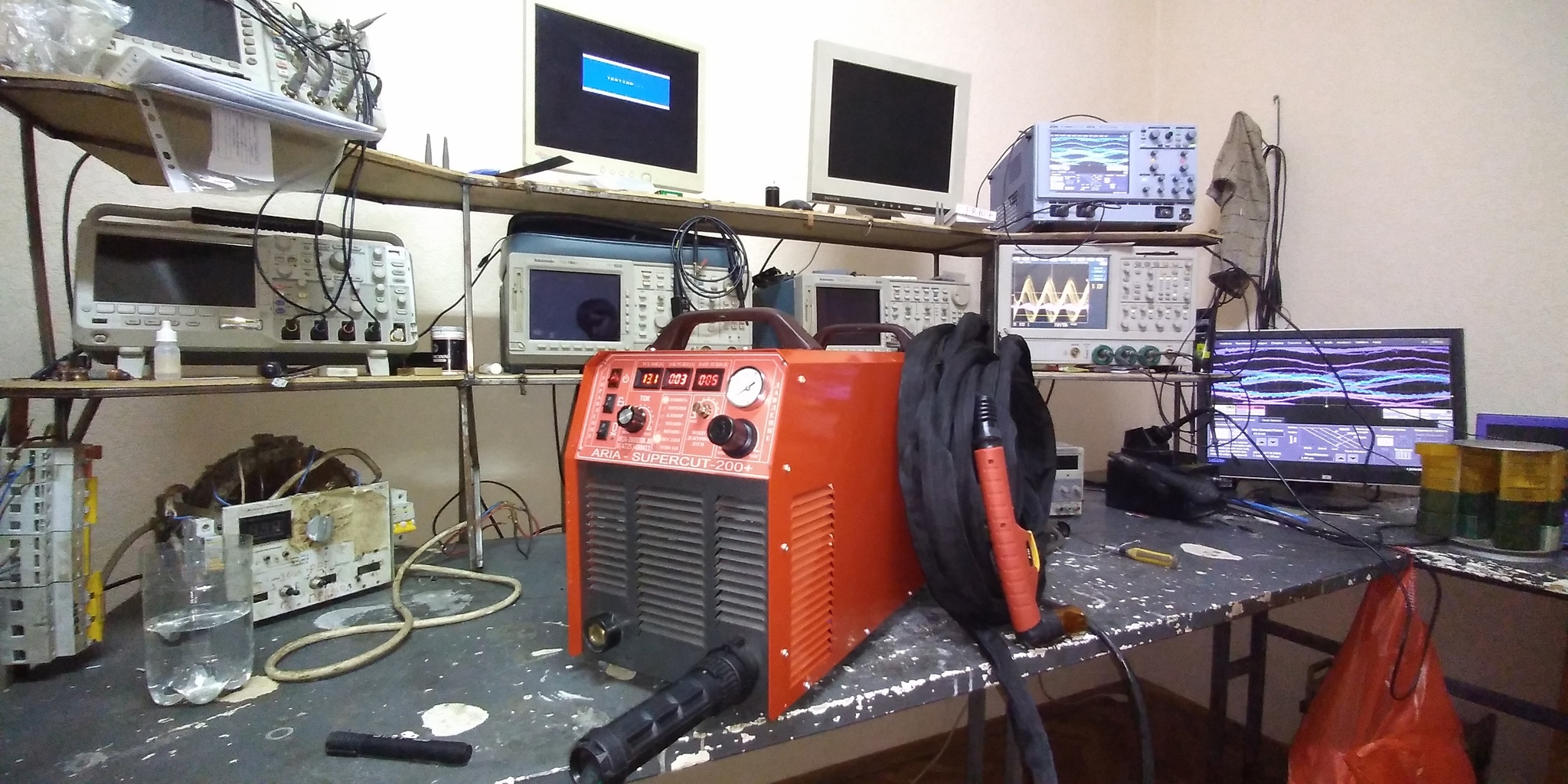

Для понимания масштабов пару старых фото с цеха отладки. Внутри красной коробочки что-то около 1000мкФ на 900Вольт, ещё плёночных вагон (но их не считаем), второе фото - тестовая нагрузка.
раскрыть ветку (2)

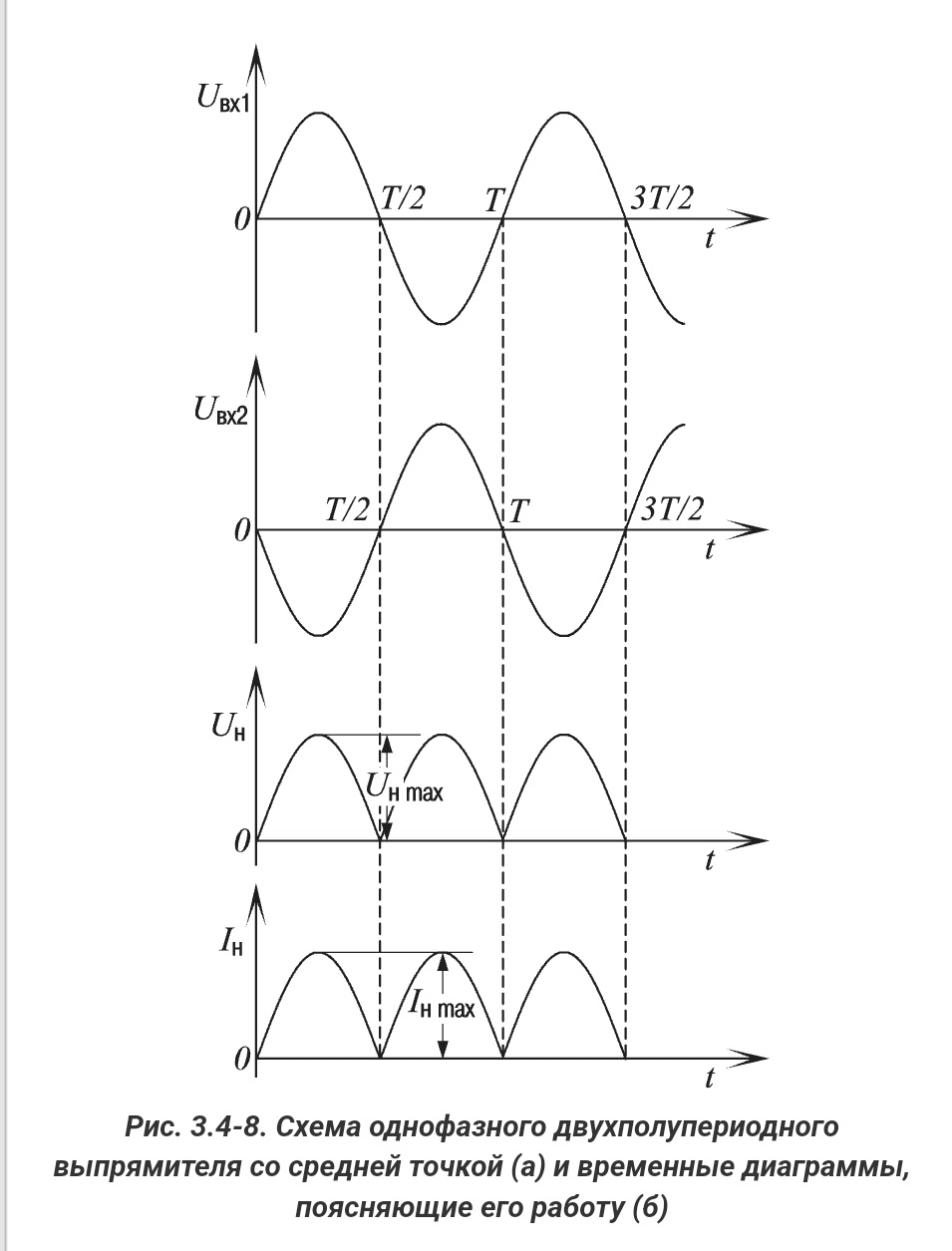

Полностью с вами согласен, но я про другое. При трех фазах надо сгладить не пилу как на однофазных а небольшой гребешок сверху.
как-то обслуживал довольно старый kemppi 3ф, выход 300а. по входу ни одного силового электролита, только пачка пленки.
Извиняюсь, тут ютуб в бане, но об отдельном устройстве частенько задумывался, но как представлю с ходу - втыкание на горячую в банку с 390V :)
раскрыть ветку (2)
Автор ролика выжимает мощность с одной фазы. Пытается компенсировать просадку напряжения при пуске двигателя.
раскрыть ветку (1)
раскрыть ветку (3)
раскрыть ветку (2)
раскрыть ветку (1)
я в теме, соотв понимаю, что причин много его применять чем не применять, ну и понты конечно - что бы "было хорошо" так сказать
