Продолжение поста «Мощный источник питания из сварочного аппарата»4

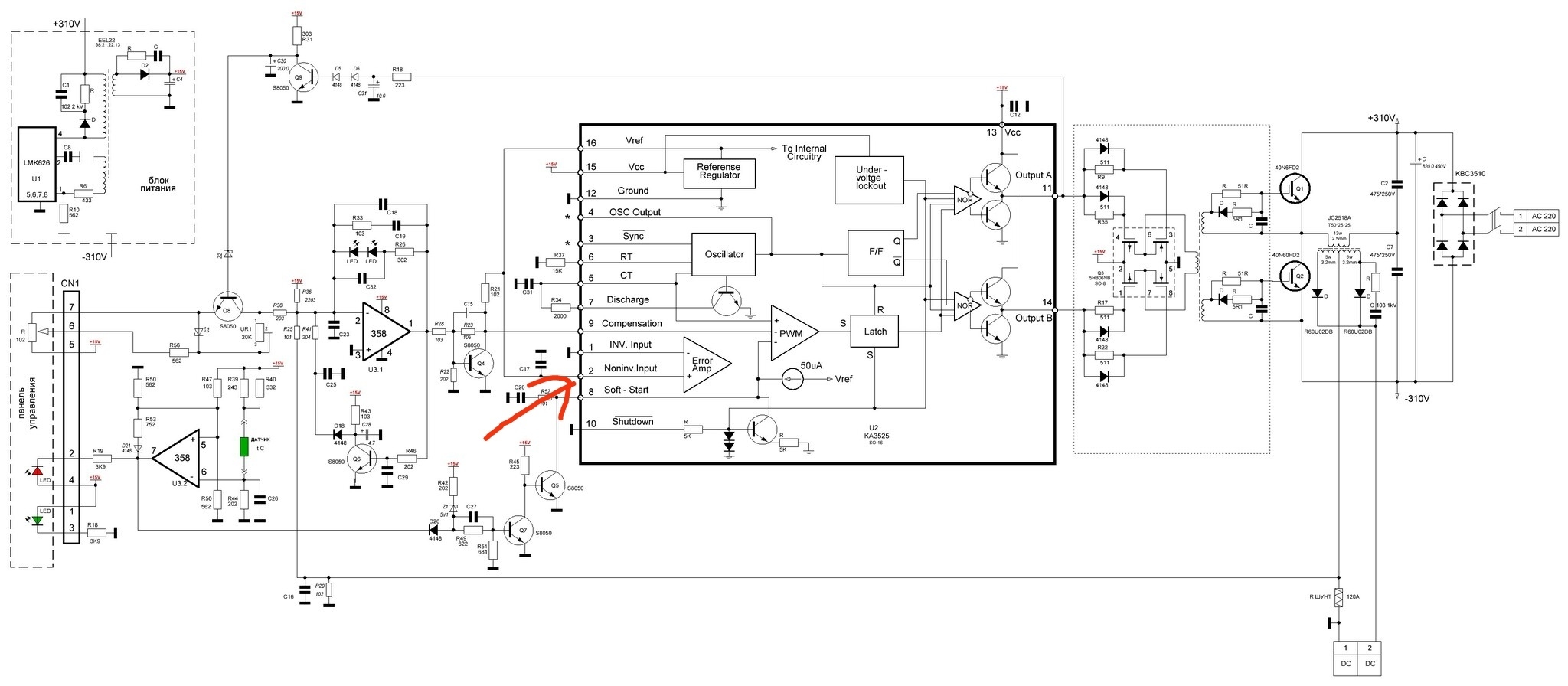

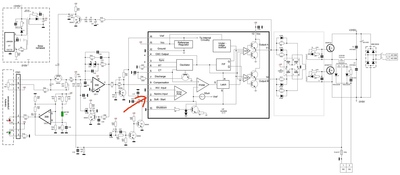

Принципиальная схема
Подключение токоизмерительного шунта точно правильно нарисовано? Получается отрицательное напряжение относительно общего провода на LM358 подаётся.
раскрыть ветку (1)
раскрыть ветку (1)
Нет, видимо. Тут надо совместить регулировку выходного напряжения с токовой защитой выходных транзисторов.
Пока не ковырялся по этому вопросу, так что пока не пытайте - все что не скажу будет неправдой.
только после полной отладки и проверки под нагрузкой.
показать ответы
Всё прикольно, но нет обратной связи по напряжению и я не представляю, где без обратной связи это можно использовать, кроме гальваники и, возможно, запуска стартера двигателя
раскрыть ветку (1)
Странная реакция у вас... А для чего это тема то создавалась?
Чтобы разобраться и ввести все нужные " обратные связи"...
показать ответы
раскрыть ветку (1)
Когда покупал у нас в городе в продаже их было 38 штук. Так что никого не обделил. Но было желание скупить все! Очень уж потешные аппараты!
Мне для работы надо несколько разных бп:
1.0-60 вольт
2.50-400 вольт
3.300 - 600 вольт.
4. 12 вольт 200 ампер.
Так что есть куда рыть.

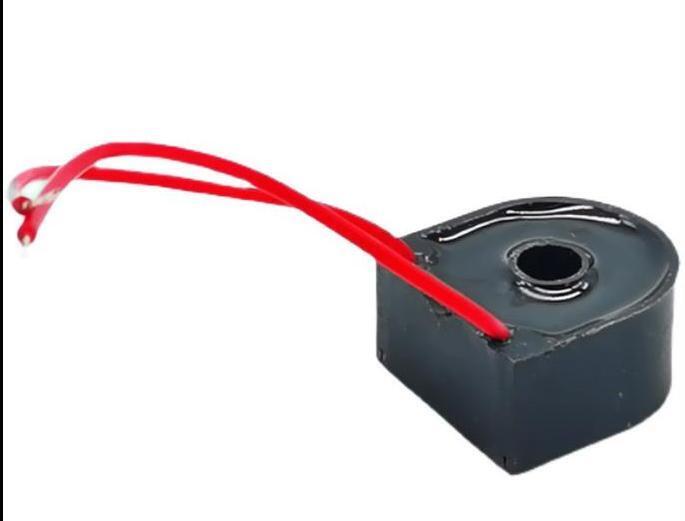

Пришли , наконец, и трансформаторы тока для узла защиты этих бп. Доставка из Китая набирает обороты - все быстрее и быстрее доходит. Было 62 суток, 45, суток, сейчас уже 23 суток. До ковида было 10 суток.
показать ответы
Простите, а Вы точно срисовывали схему сами и с той платы, фотографии которого публиковали ранее?
У вас транзисторы Q10 и Q3 на фото раскачивают первичку трансформатора, а в схеме H-мост реализован на одной микросхеме Q3...
раскрыть ветку (1)
Сначала не понял - о чем вы. А потом как понял!
Дело в том что я купил несколько таких сварочников и оказалось что они собраны по двум вариантам схем.
В одном варианте трансформатор межкаскадный ТГР раскачивает всего одна микросхема в составе которой 4 транзистора.
в другом варианте этот трансформатор раскачивается двумя микросхемами в каждой из ни по два транзистора.
принципиальная же схема номиналы деталей в обеих вариантах одинаковы.
показать ответы
в RD цепях между выходами микрухи и затворами нижних мосфетов сборки, верхний и нижний 4148 включены обратной стороной, на быстрое включение.
раскрыть ветку (1)
Меня смущает только плотность тока. В трансформаторах больше 1 кВА принимают 1.2 А/мм2, а в сварочных аппаратах 10-15. Учитывая, что тут совсем дешевый, может быть и 20-25 А/мм2. Т.е. источник получится мощный, но кратковременный.
раскрыть ветку (1)
На все потребности в жизни ремонтника одним решением не ответишь.
Я исхожу из своей практики:
мне иногда надо запитать кратковременно, минуты 2-3, мощную, на 100 ампер, например, нагрузку: проверить изделие после ремонта. Этот аппарат я испытывал током в 100 ампер при напряжении выхода 12 вольт в течении 5 минут. Работает, держит.
Но чаще всего требуется запитать нагрузку током в 10-20 ампер. Значить будет работать тем более.
показать ответы
