Порядовка отопительной печи для дома⁠⁠

Друзья, представляю вам порядовку отопительной печи!

Габариты: 1790мм*890 мм

Обогреваемое помещение: до 40 кв.м.

Количество кирпичей: 1050 шт.

Схема движения газов: СДГ

Порядовка⬇⬇⬇

На 3 ряду ставим прочистные дверцы и формируем зольник

На 5 ряду перекрываем прочистные дверцы

На 6 ряду перекрываем зольную камеру и ставим колосник. Разделяем каналы.

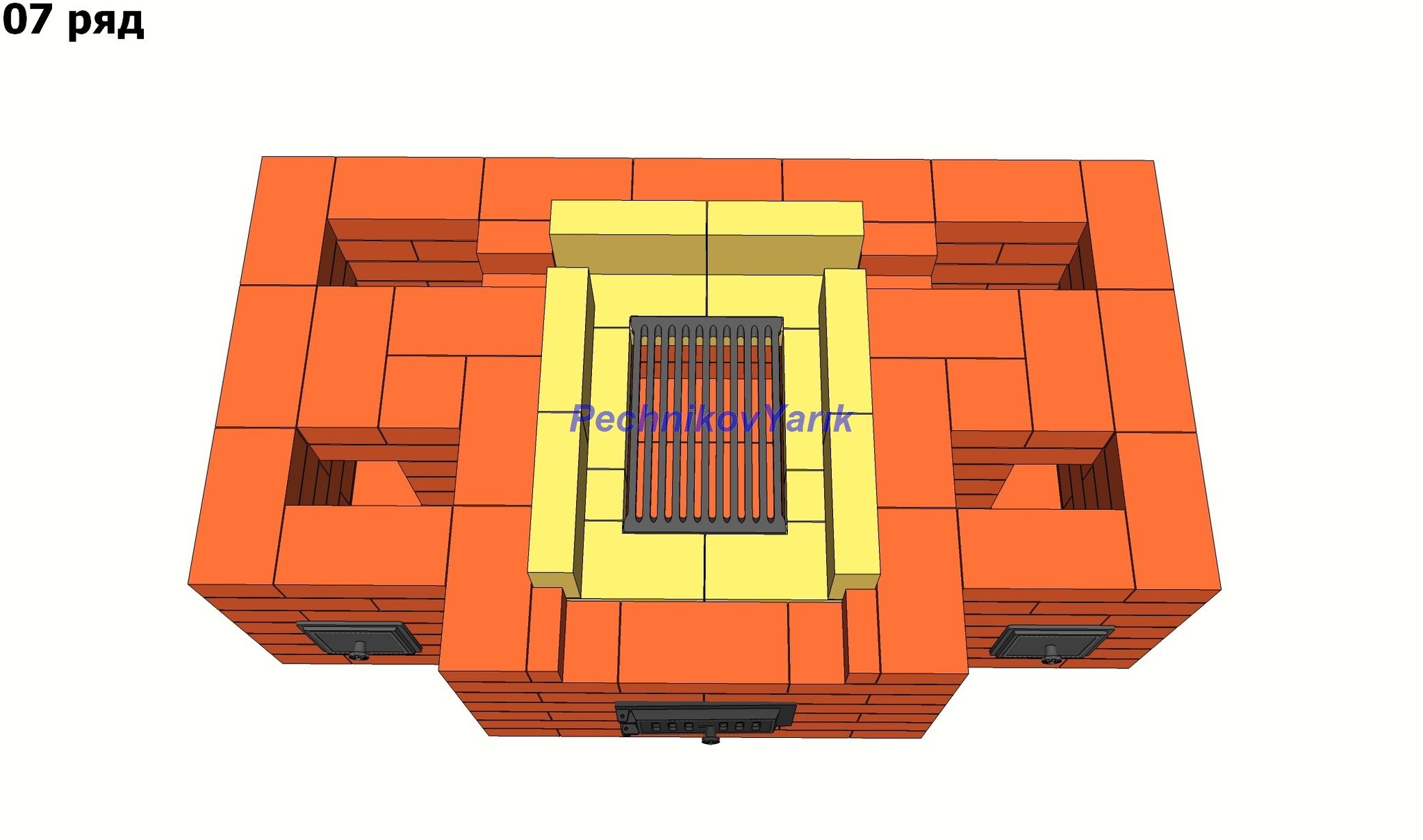

На 7 ряду формируем топочную шамотным кирпичом. Оставляем место под дверку топочной.

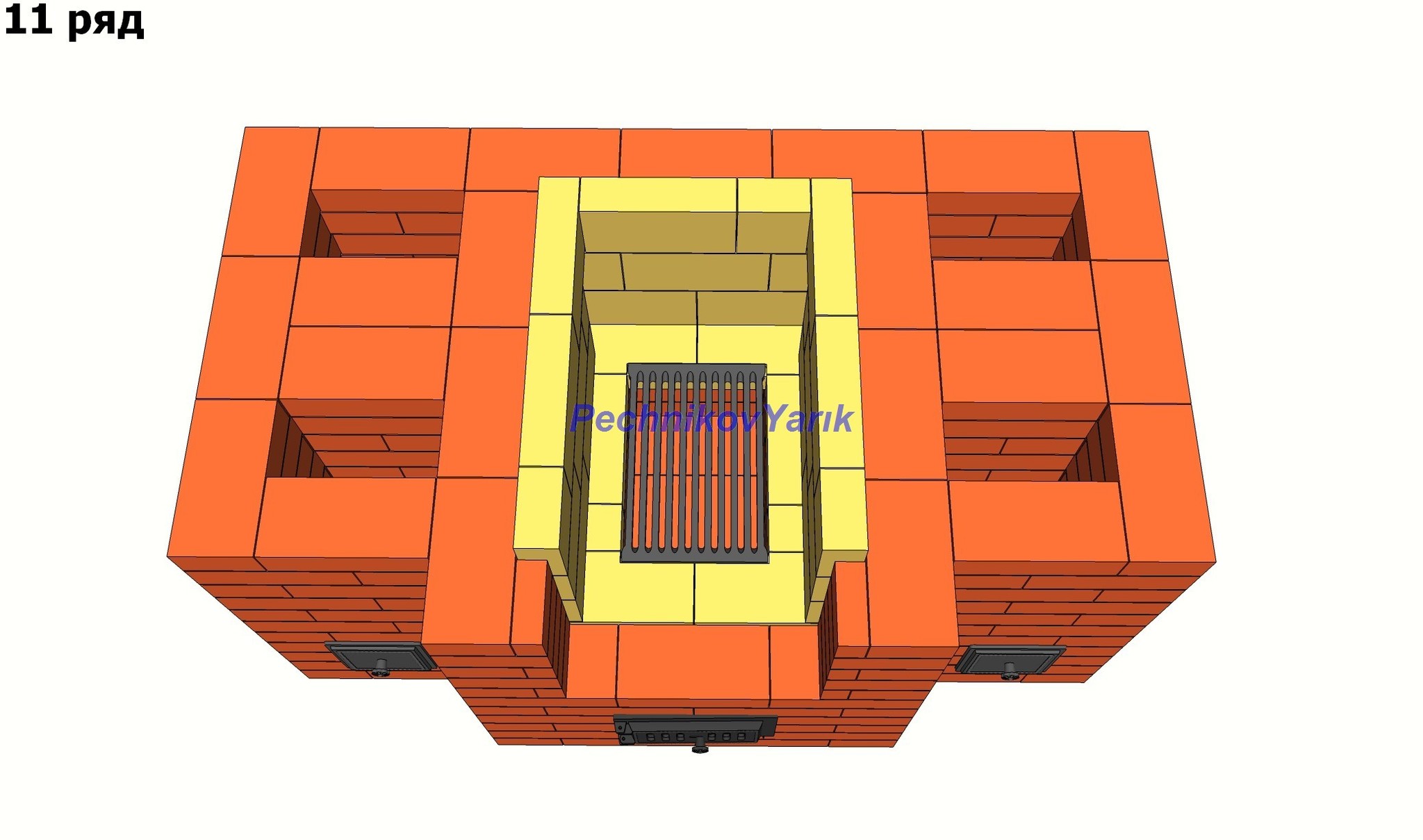

На 11 ряду перекрываем зазоры в топочной

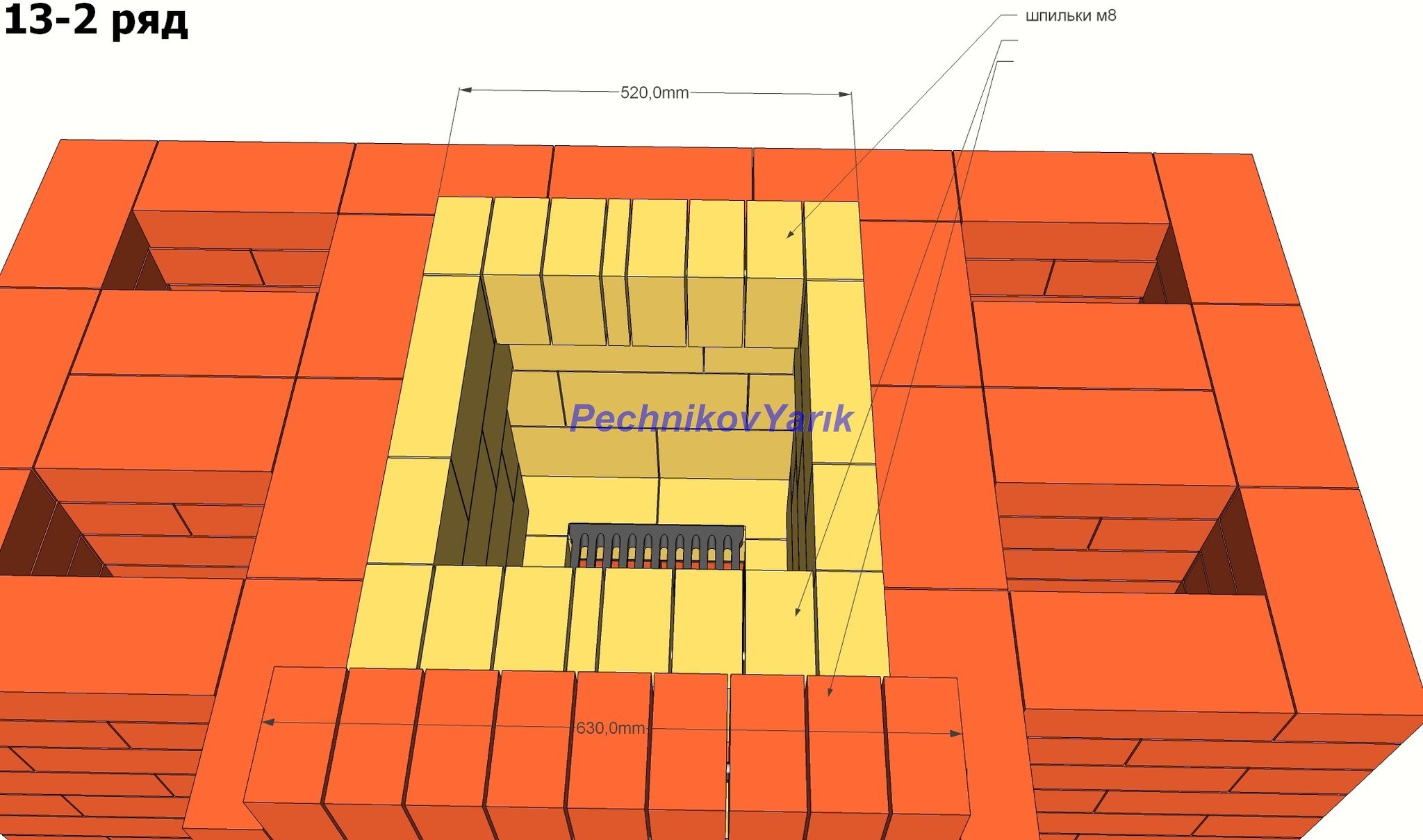

На 13 ряду перекрываем дверку топочной

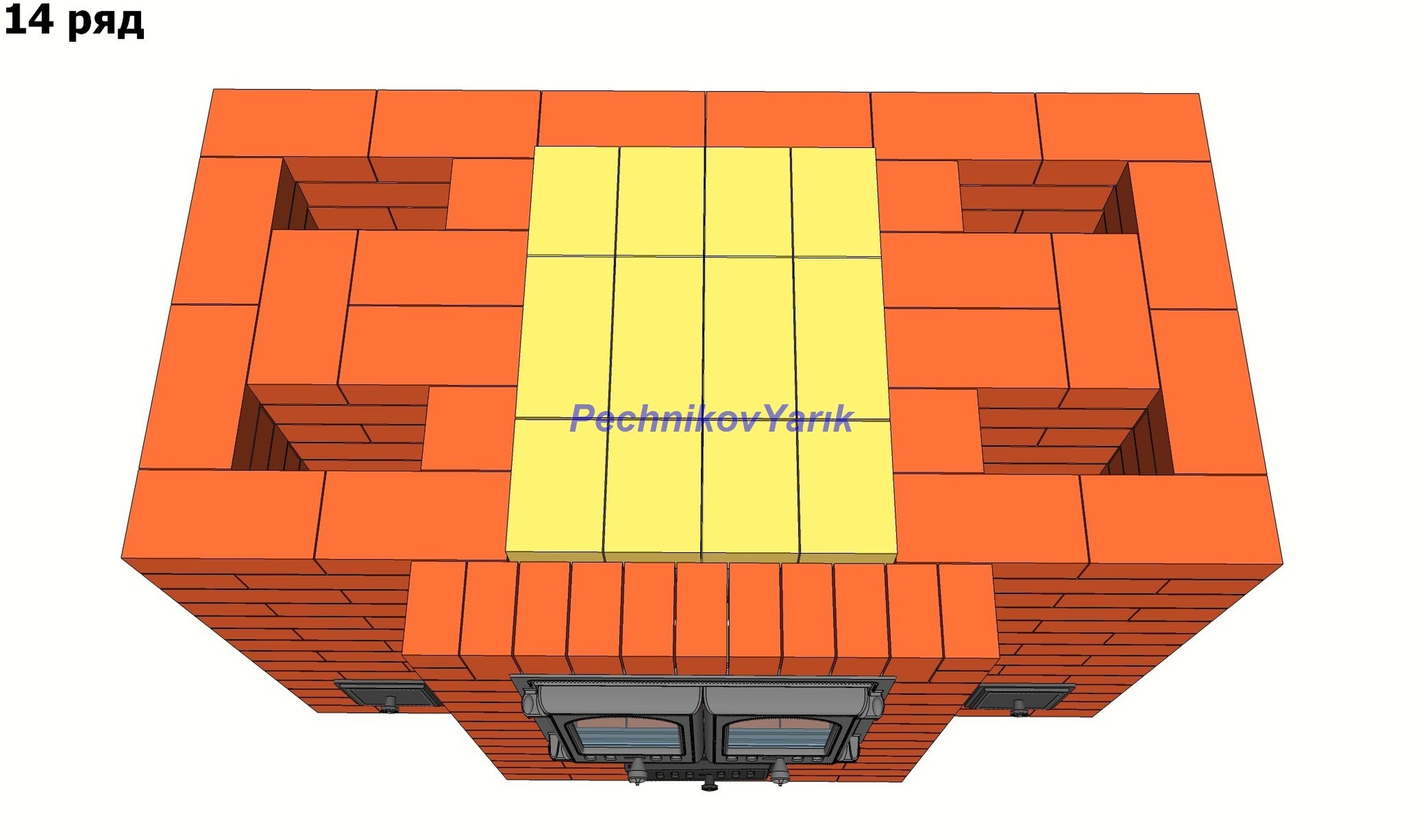

На 14 ряду перекрываем топочную

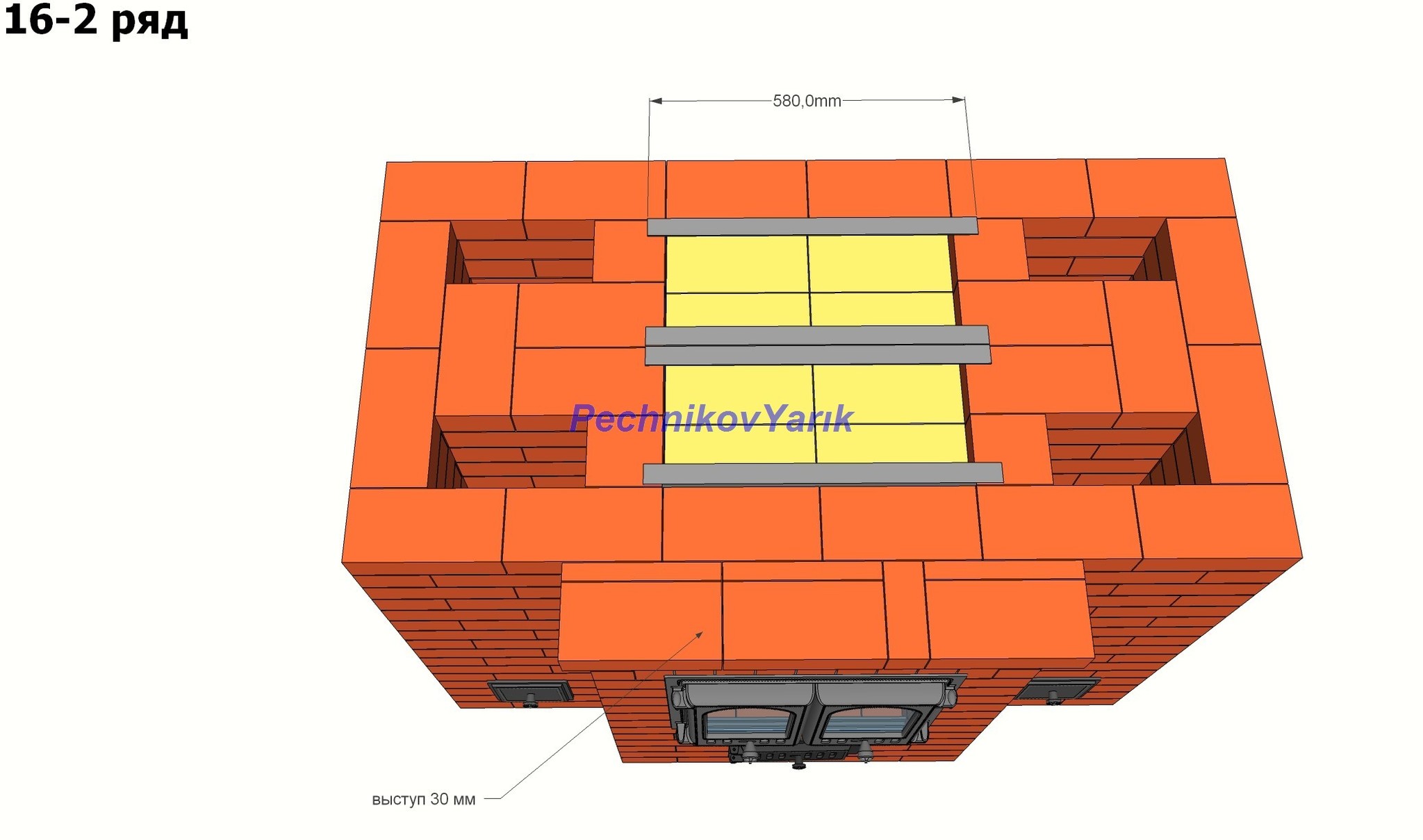

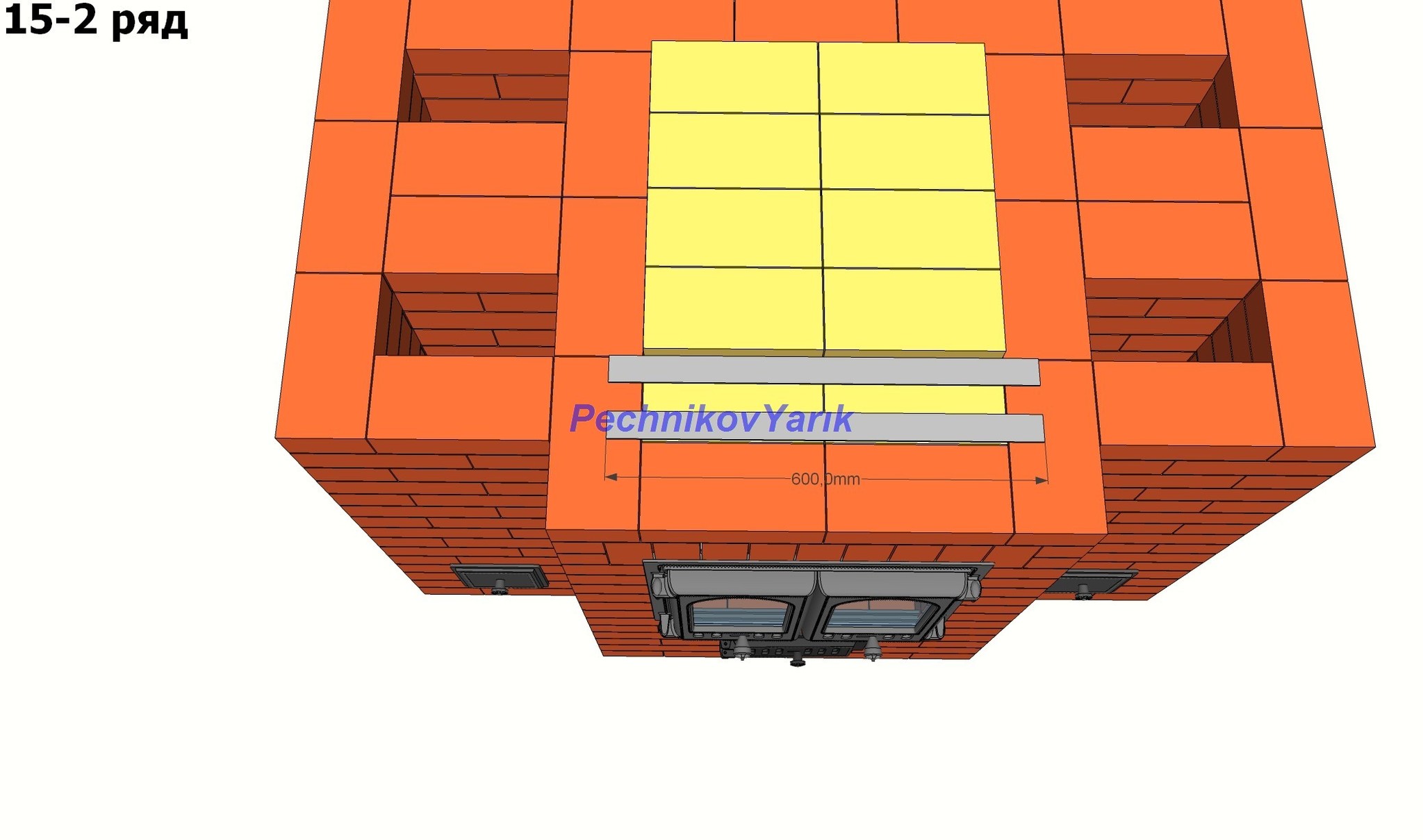

На 15 и 16 рядах закладываем металлические ленты. Делаем выступ на 16 ряду

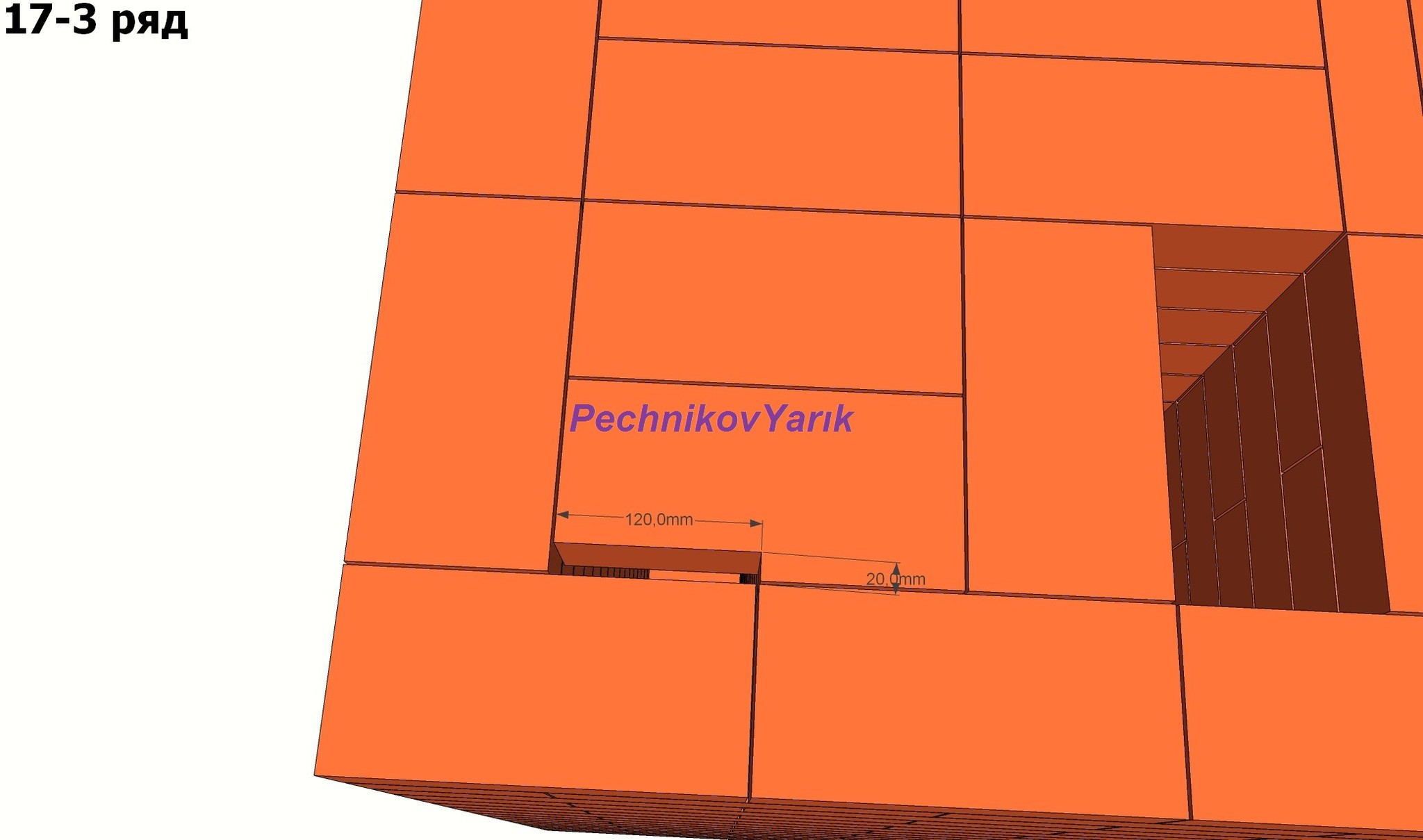

На 17 ряду частично перекрываем каналы и делаем выступ над дверкой топочной

На 18 ряду ставим задвижку

На 19 ряду объединяем каналы и оставляем места для прочистных дверок

На 21 ряду перекрываем прочистные дверцы

На 26 ряду устанавливаем задвижку

На 29 и 30 рядах делаем выступ по периметру

На 31 ряду начинаем выкладывать трубу и ставим задвижку

Если есть вопросы, комментируйте
