Подключаемся к UART теперь уже Азбука N516⁠⁠

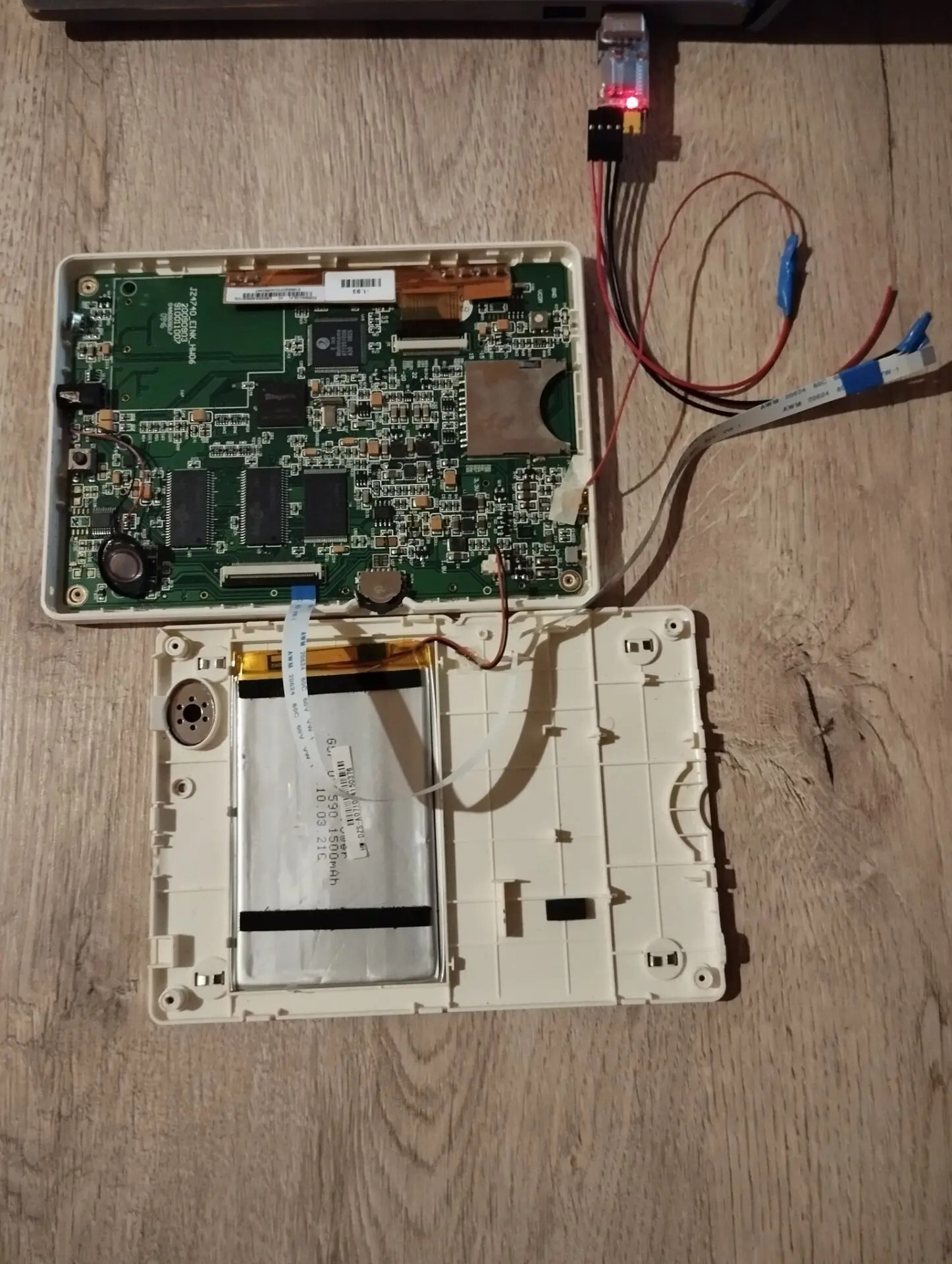

Сегодня забрал 12-пиновый 0.5 мм шлейф (длина 300 мм) и 4-пиновый межплатный кабель питания BLS 2.54 мм (тоже длина 300 мм). Кабель питания разрезал пополам - он идеально сел на три контакта USB-to-UART переходника, зачистил отрезанные концы, нарастил красный провод (это земля). Аккуратно надрезал шлейф на двух последних контактах, подцепился к получившимся двум полоскам двумя черными проводами - это Rx и Tx контакты.

Открыл в Putty подключение по последовательному порту (у меня COM6).

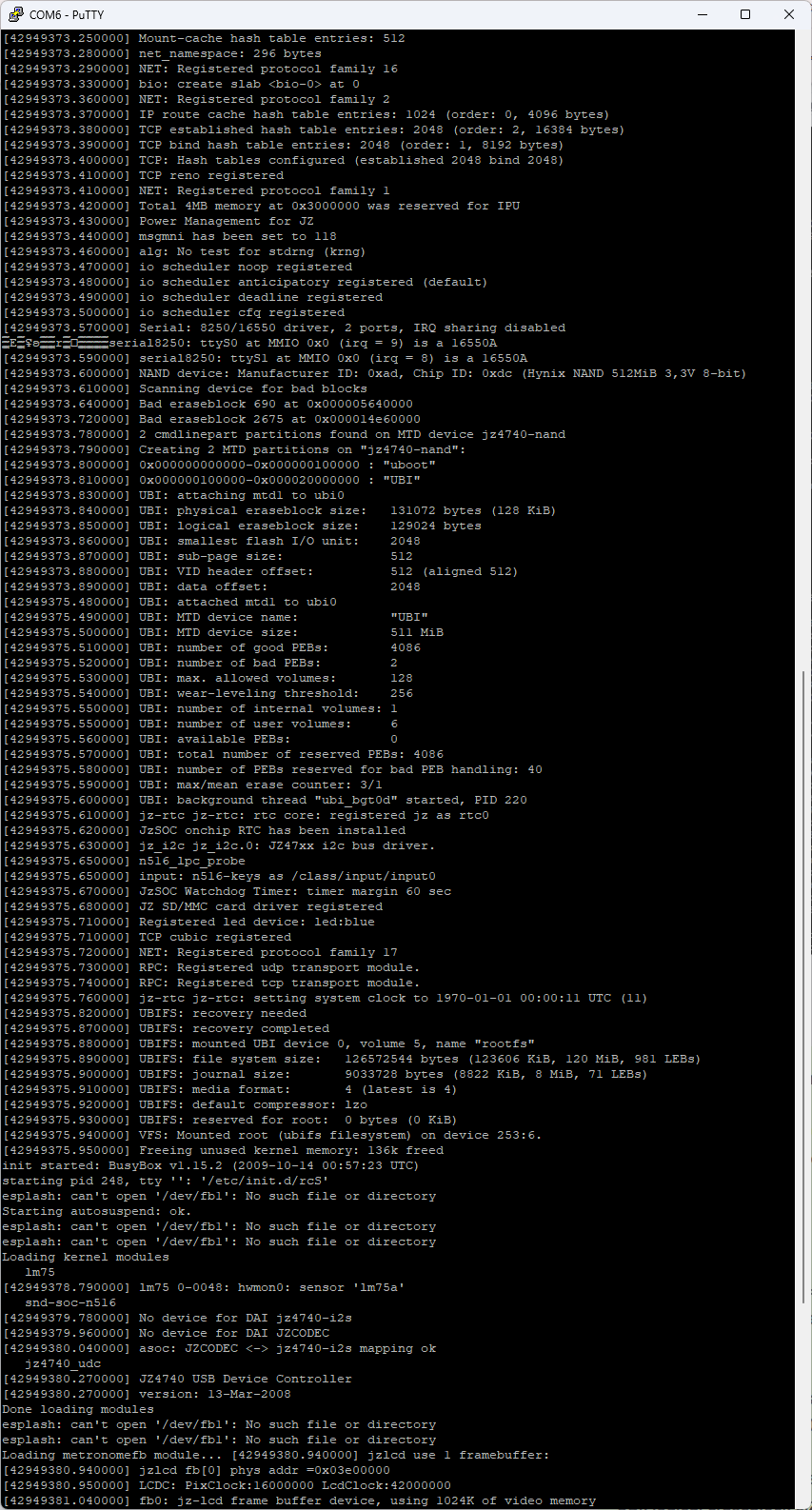

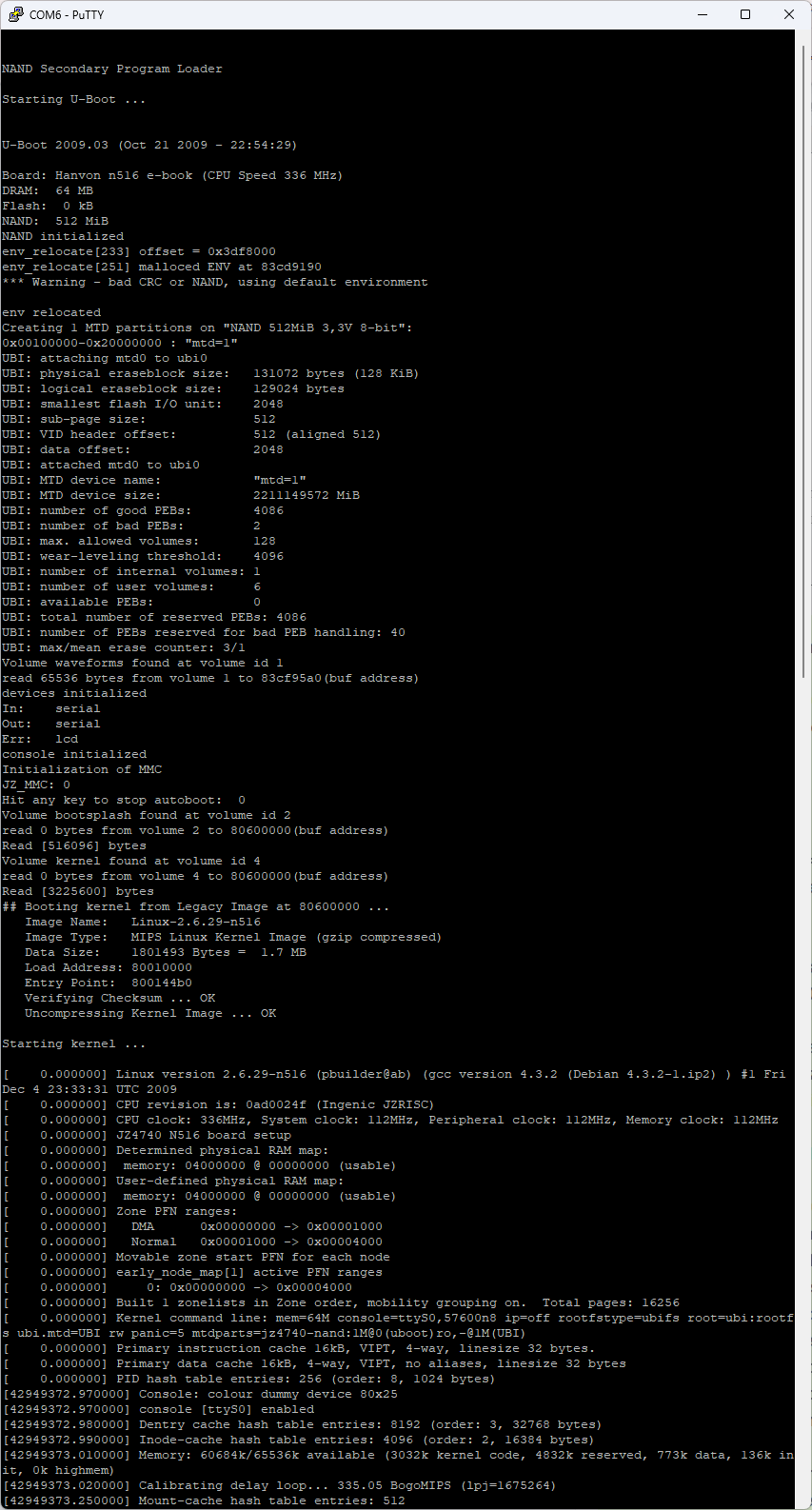

Перезагрузился в окно Putty полетели логи:

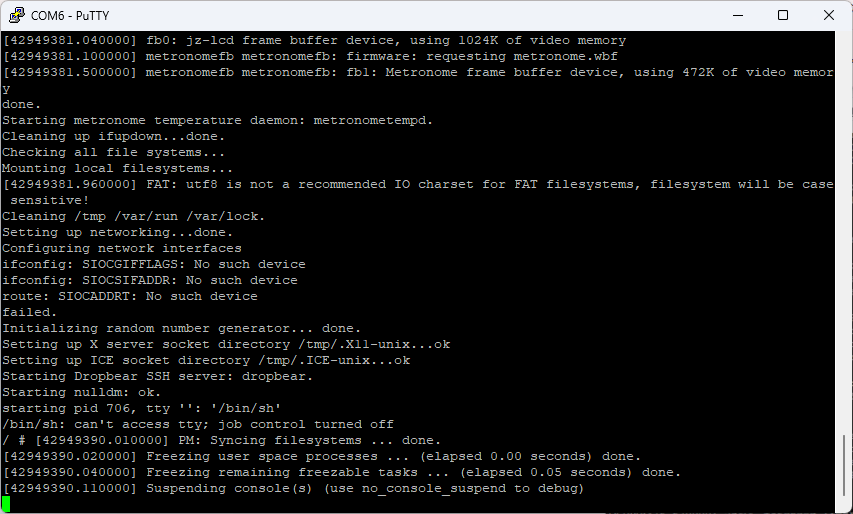

Обратите внимание на последние четыре строчки лога:

Появляется приглашение пользователя root, можно ввести и выполнить команду, но через несколько секунд консоль блокируется и ввод тоже.

Например, успел выполнить команду для вывода всех установленных в системе пакетов:

Сама система дебианоподобная с deb-пакетами (Установлен apt и dpkg).

Пользовательские приложения (CoolReader - почему-то не понял как запускать и FBReader для чтения fb2 и epub - пробовал, открываются; LoCoPDF для открытия pdf и djvu, а так же ряд других приложений) :

1. ii cr3 3.0.19-5+b1 e-book reader

2. ii fbreader 0.10.7-14 e-book reader

3. ii fbreader-setti 0.10.7-14 n516 specific settings

4. ii locopdf 0.1-20 PDF reader for e-Ink devices

5. ii locopdf-settin 0.1-20 PDF reader for e-Ink devices -- N516 keymap

6. ii madaudio 0.2-11 Audioplayer application

7. ii madeye 0.1-15 Image viewer for e-Ink devices

8. ii madeye-setting 0.1-15 Image viewer for e-Ink devices -- N516 keyma

9. ii madshelf 0.2.41 Bookshelf application

10. ii madshelf-setti 0.2.41 Bookshelf application -- N516-specific confi

Модули ядра:

ii linux-modules- 2.6.29-32 Linux kernel modules for Hanvon N516

Иксы:

1. ii nulldm 0.1-6 trivial X display manager

2. ii uuwm 0.1-10 micro-micro window manager

3. ii x11-common 1:7.3+14 X Window System (X.Org) infrastructure

4. ii xinit 1.1.1-1.ip1 X server initialisation tool

5. ii xkm-data-v3 1.5-4 (XKB) configuration data, compiled (Hanlin V

6. ii xserver-xfbdev 2:1.6.0-6 Linux framebuffer device tiny X server

Сеть:

1. ii dropbear 0.51-1.ip3 lightweight SSH2 server and client

2. ii ifupdown-scrip 0.6.7.zz.ip1 scriptss to configure network interfaces

3. ii netbase 4.34.ip.2 Basic TCP/IP networking system

Неожиданно, что внутри есть Dropbear - единственный вариант подключиться по ssh - это через usb -кабель (WiFi в этой книге нет).

Автозагрузку можно отключить нажав любую клавишу в окне Putty.

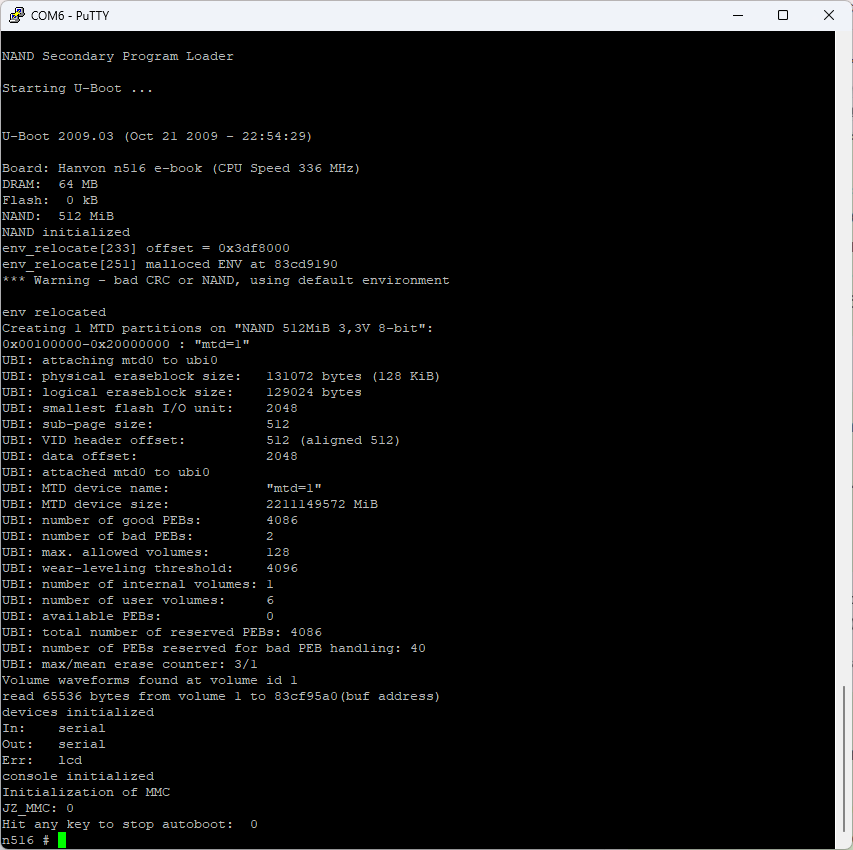

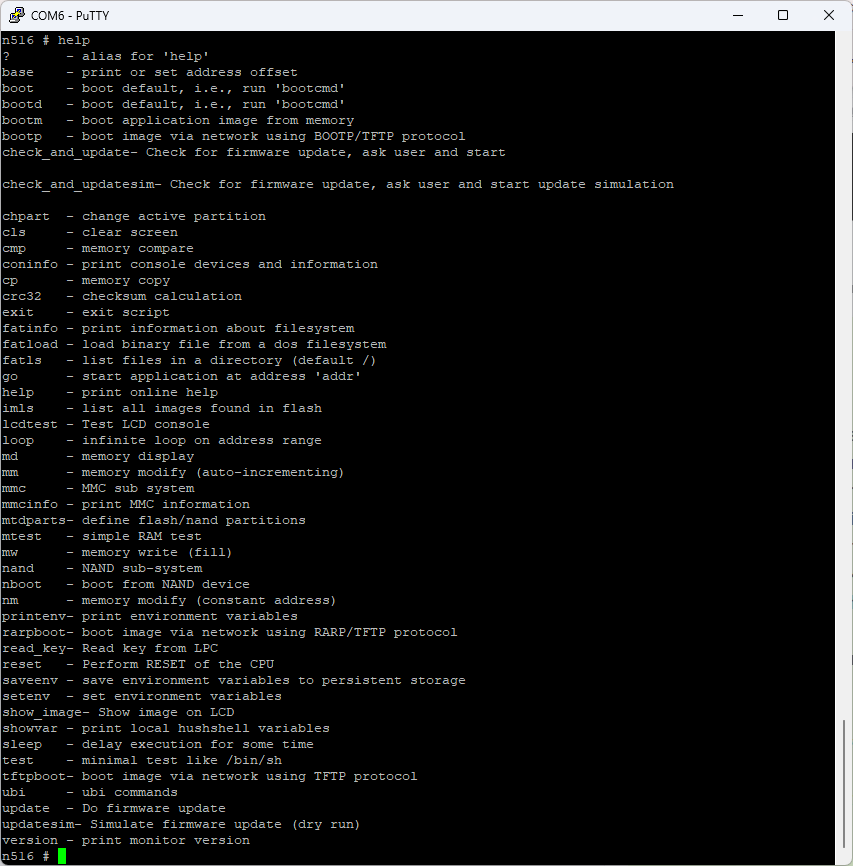

Появилось приглашение загрузчика и можно выполнять команды:

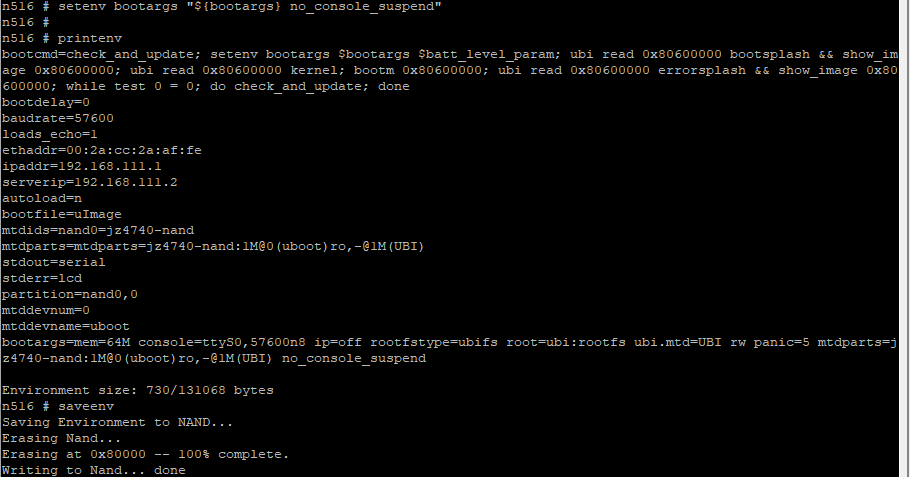

Просмотр переменных окружения:

Устанавливаем и сохраняем новое значение:

Продолжить загрузку можно командой boot.

Но консоль блокируется из-за засыпания процессора:

Что сейчас нужно сделать:

1. Разобраться с тем как отключить отключение консоли (через no_console_suspend).

2. Посмотреть настройки сети (помнится ip был прописан в bootargs). В переменных среды указаны два адреса ipadr=192.168.111.1 и serverip=192.168.111.2. Но конкретно эти адреса могут быть использованы, насколько я понял, для сетевой загрузки. В процессе же загрузки в логе появляются ошибки связанные с сетью.

3. Теперь консоль отключается из-за засыпания процессора - нужно разобраться с этим, но вывод команды find . был записан в лог putty - собственно из-за чего все затевалось. можно теперь пробывать подключаться к Hanvon N516.

4. Попробовать подключиться по ssh (по Ethernet over Usb).

Первый пункт, как мне кажется самый сложный - дальше разберемся.

Шлейф мне еще пригодится для подключения к Hanvon N516.

Жду советов и комментариев.
