Паяльный фен на ардуино. Часть вторая.
Итак, выкладываю вторую часть о том как я паяльный фен делал. В общем скажу сразу - фен я доделал, собрал всё в корпус и даже немного поработал им. Даже палец обжёг))
Но сейчас обо всём этом по порядку. В прошлом посте я остановился на том, что сделал главную плату фена, вкратце расскажу о передней панели. Пара фоток про ЛУТ.
Вытравлено, просверлено, приложено к передней стенке корпуса (о нём позже).
В итоге имеем такую платку, дисплей OLED 128х64, кнопки 12х12мм, разъём 10 пиновый, кондёры и тд - всё как обычно) один светодиод пустил с блока питания напрямую, он тут не впаян ещё, будет как индикатор включения в сеть. Потом подумал и вместо ядерного синего светодиода впаял другой, вообще все перепаял.
Далее я приступил к калибровке всего этого получившегося... В общем берётся фен, закрепляется, подносим к соплу термопару мультиметра и меняя температуру кнопками смотрим какая температура реально имеется на выходе из сопла. Напомню что во время калибровки на дисплее фена отображается значение, получаемое на входе А0 с термопары через ОУ.
Я использовал насадку, которая у меня самая ходовая, расстояние тоже примерно такое при работе держу, может чуть меньше. Вообще я считаю что фен, а конкретно поток воздуха - штука гораздо более изменчивая, чем жало того же паяльника, поэтому очень критично относиться к поддержанию температуры не стОит.
Далее, получившиеся значения перегоняю в экселевский файл и получаю график зависимости
Вот уравнение линейной функции нам как раз и нужно, записываем его в строку вычисления реальной температуры в коде
Теперь можно заняться корпусом. Хоть он и мелькал всё это время на фотках, но названия его я не говорил (хз почему устроил тайну века). Вообще вопрос корпуса готового изделия это самая большая головная боль сейчас. Кому-то конечно сойдёт и корпус от блока питания компа, но не мне.

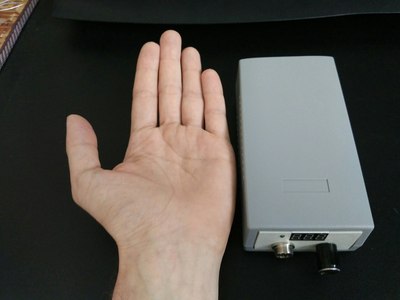

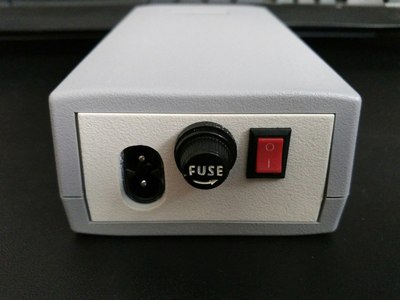

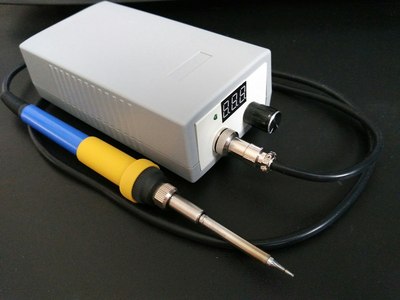

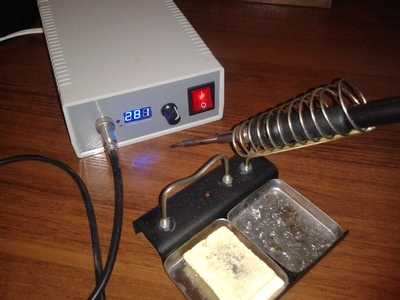

Я решил взять корпус Gainta G765, одна из причин в том, что у меня паяльник собран в подобном корпусе. Так же из всех представленных на рынке корпусов он довольно прочный, из нормального пластика, выглядит прилично. Цена его конечно не радует - 500р в ЧипИДипе, до этого рассмотрел кучу других продавцов этих корпусов - выяснилось что физлицу купить такой корпус проблематично, нужно либо заказ сделать на 1000р, либо ждать 30 дней, либо ещё что-то. Короче купил в Чипе, хер с ним.
Ну коротко о передней и задней панели. Задняя панель:
Что тут имеем - вход 220в как на старых магнитофонах (люблю я эти коннекторы, мало места занимают, только провода хрен достанешь по адекватной цене), предохранитель на 6А, на 5А не было, выключатель на две линии, размыкает и фазу и ноль сразу. Необходимый минимум, как считаю.
Передняя панель:
Тут дыры насверлены китайским ступенчатым сверлом, желтое такое. Под дисплей вырезал паяльником и скальпелем. Доработано по методу напильнинга. Кривовато получилось конечно, но запасной пластины не было, может доберусь до фрезерного станочка и сделаю нормально. Стойки капроновые, приклеены клеем момент и усилены горячими соплями. Пока держат, посмотрим в работе.
Распечатал на самоклейке такую "панель", получилась адовая хуетень, с отпавшим тонером и непропечатавшимися буквами. Короче пока так, буду думать как сделать лучше. В общем эта наклейка будет выполнять функции картины из Простоквашино - будет заслонять дыру и заодно держать защитную плёнку дисплея. Её я вырезал из плёнки Lomond для лазерных принтеров (тоже по сути дерьмище, прозрачности нет толком).
Вот что получилось в итоге под крышкой:
Ну и пара фоток уже собранного изделия
Подставка пока такая, кусок деревяхи и клипса для трубы. Магнита для отключения по геркону нет и в помине. Тоже буду думать, как сделать красиво и функционально.
Дисплей яркий, камера на телефоне фокусируется только так:
Вид сзади.
Ну и немного в работе. Попалась мне в руки плата от каких-то часов или тонометра или весов, хз в общем. Проектировал её какой-то сумасшедший китайский мастер перемычек. На фото примерно четверть платы, остальные 3/4 такие же) Всю плату распаял примерно за 15 минут, больше времени потратил на стряхивание деталей с пинцета. Температура была 240 градусов, отлично плавится припой.

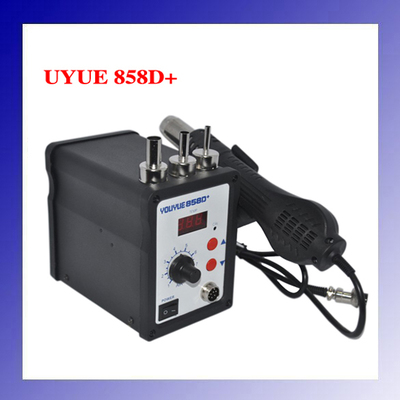

В конечном итоге на фен я потратил 750р на рукоять фена, 500р на корпус, 65р на разъём, 150р на блок питания, 166р на дисплей, 50р на лист текстолита, ну и около 250р на рассыпуху, которой у меня не было в наличии. Итого получаем около 2000р. Но это опять же примерно, если брать всё с нуля, включая бумагу для ЛУТа и раствора для травления, то выйдет наверное около 2500-3000р. Да, за эти деньги можно взять китайский фен по типу такого, но собирая этот я получил несравненно больше опыта и удовольствия.
Хотелось бы остановиться на коде и исходниках:
Итак код я брал на сайте ардуино.ру, автором является OlegK, за что огромное ему спасибо. Код я адаптировал под себя, постарался максимально в нём разобраться (но не полностью) а так же насколько возможно закомментировал. Вот кусок, для примера.
Исходники качать отсюда. В архиве скетч для ардуино, библиотека для дисплея с необходимыми шрифтами, файл Компаса с эскизом платы и передней панели, файл печатки Sprint Layout, эскиз передней панели для переноса на пластмассу, общая схема, Excel файл для калибровки термопары. Если будут вопросы - пишите :)
Если у кого-то есть идеи как сделать переднюю панель - буду рад выслушать предложения. Может кто посоветует типографию в МСК, в которой печатают на прозрачной плёнке-самоклейке. Как всегда критика приветствуется
