Опять это гидропоника V8.0 ИВН-1⁠⁠

Подписчик заказали гроубокс, который можно легко собрать - разобрать, при этом быть  легким в сборке. Что ж вызов принят.

Сразу отказался от таймеров и каких- либо розеток. Захотелось собрать автоматизированный гроубокс, под выращивание салатных культур.

Первая сложность состояла в том, что гроубокс будет сборно-разборный, а значит коммутационные провода и провода питания надо как то фиксировать. В голову пришла мысль сделать блок управления с электрикой и ПО  в отдельном месте, чтобы легко подлежал замене. И чтобы потребители электропитания легко подключались. В голове уже нарисовал проект каркаса, пошел к знакомым, которые занимаются изготовлением мебели. Долго обсуждали, что я хочу, а они говорили возможно это или нет.

Подождал пару дней и каркас был готов.

Вот черновой вариант.

Полка сверху будет отделом где будет коммутироваться ПО  и электрика. Так же кнопки управления хотел сделать в этой полке спереди, заказчик захотел чтобы кнопки были скрыты. А как бы вам хотелось чтобы было? Кнопки на виду или внутри? Вот такого формата планировал поставить тумблер спереди:

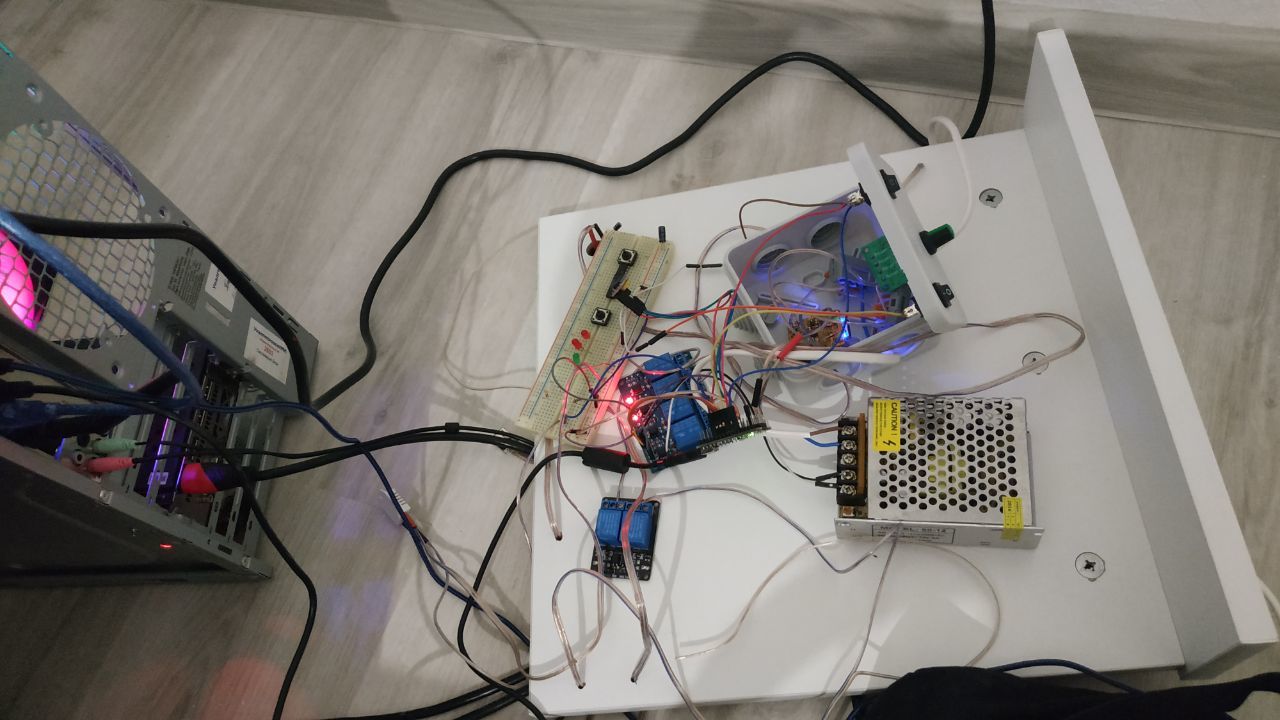

Управление решил сделать пока на ардуино.

Две кнопки: одна отвечает за режим роста, вторая за полив. То есть, нажал кнопку и гроубокс сам запускает программу роста и микроклимата.

Сейчас будет немного технической информации. В гроубоксе планируется два источника 220: помпа полива и лампа. Как электрик знаю трудности с фазировкой.  По правилам, фазу нужно пускать на разрыв, а не ноль, чтобы лампа не мигала ночью и на помпе не было фазы, но смысл моего гроубокса состоит в том, чтобы человек включил это в розетку и не думал о фазировках. Поэтому чтобы обезопасить людей докупил дополнительные реле и пустил в разрыв и фазу и ноль.

Так же заказчик заказал угольный фильтр. Наверное, чтобы обеззараживать воздух из-за коронавируса. Я предложил купить готовое решение. Готовое решение не подошло, так как  система фильтрации была грамоздкой, были проблемы с заменой угля и сильный шум.

И я знаю о чем вы подумали. ДА, трубы пвх! Я тоже об этом подумал, легкие в соединении. Идеальный вариант!

Почитал немного информации о воздушных фильтрах и о их кпд. Закупил специального угля для этих нужд. Изготовил трубку которая будет помещаться в пфх трубу.

и вот что получилось. Если нужно заменить уголь,  откупориваем заглушку и меняем. А воздушные лабиринты воздуха, обеззаразят воздух в его квартире.

вентилятор я впаял прямо в уголок ПВХ трубы.

подключил вентилятор к регулятору оборотов.

Вот конечный вариант блока управления две кнопки и регулятор оборотов вытяжки

Выходы сделал индивидуальные. Помпа подключается только в свой выход (в другой не получиться, не подойдет вилка), свет подключается только в свой вывод.

Выводы 5 вольт: увлажнитель и вентилятор обдува, каждый своего цвета. Увлажнитель белые, вентилятор черные. А вентилятор вытяжки так же имеет свою индивидуальную распиловку и свой цвет.

Проект получилось отправить в разобранном виде,  благодаря чему сэкономили на доставке, в сравнении с отправкой уже собранного гроубокса. Стоимость проекта получилась в разы меньше, чем подобные.

А это я уже собрал себе, без воздушных фильтров для салата и редиски.

Подписывайтесь на мой инстаграм и следите за развитием моего проекта и ростом салата.
