Результат экспериментальной модели.(под заказ) Решил поделиться, как выглядит, может будет кому интересно. А то давно ни чего не выкладывал.

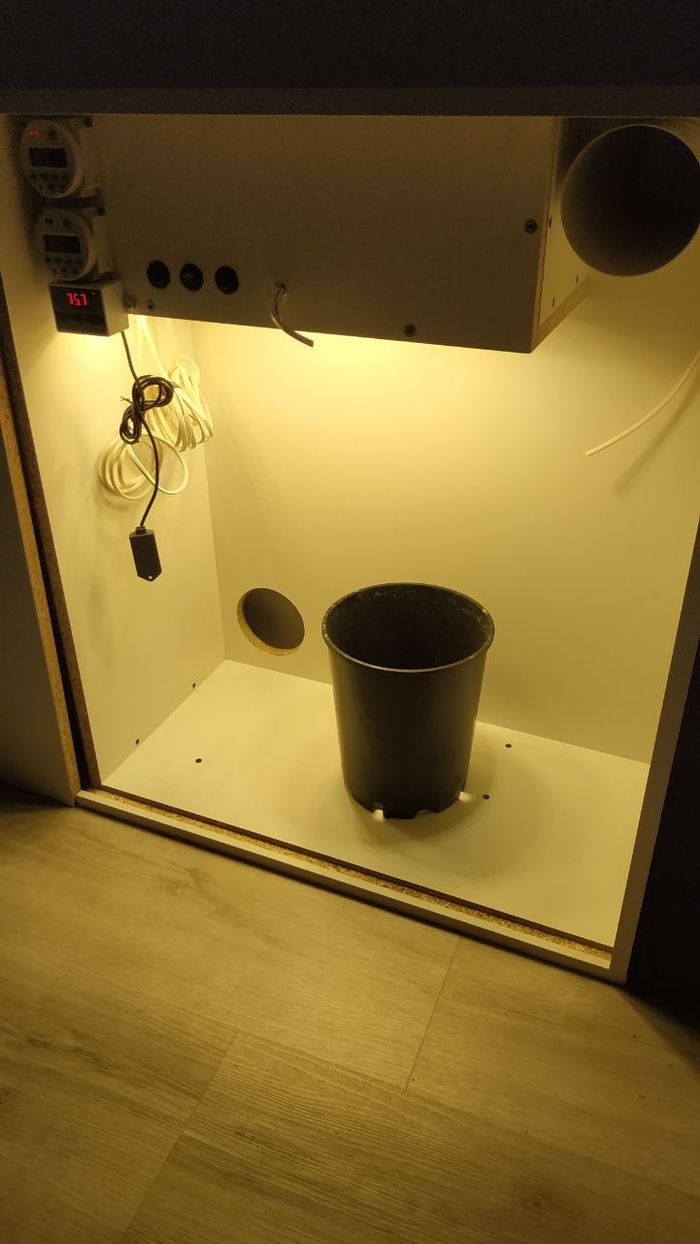

Пока розетки не установлены, только провода висят.

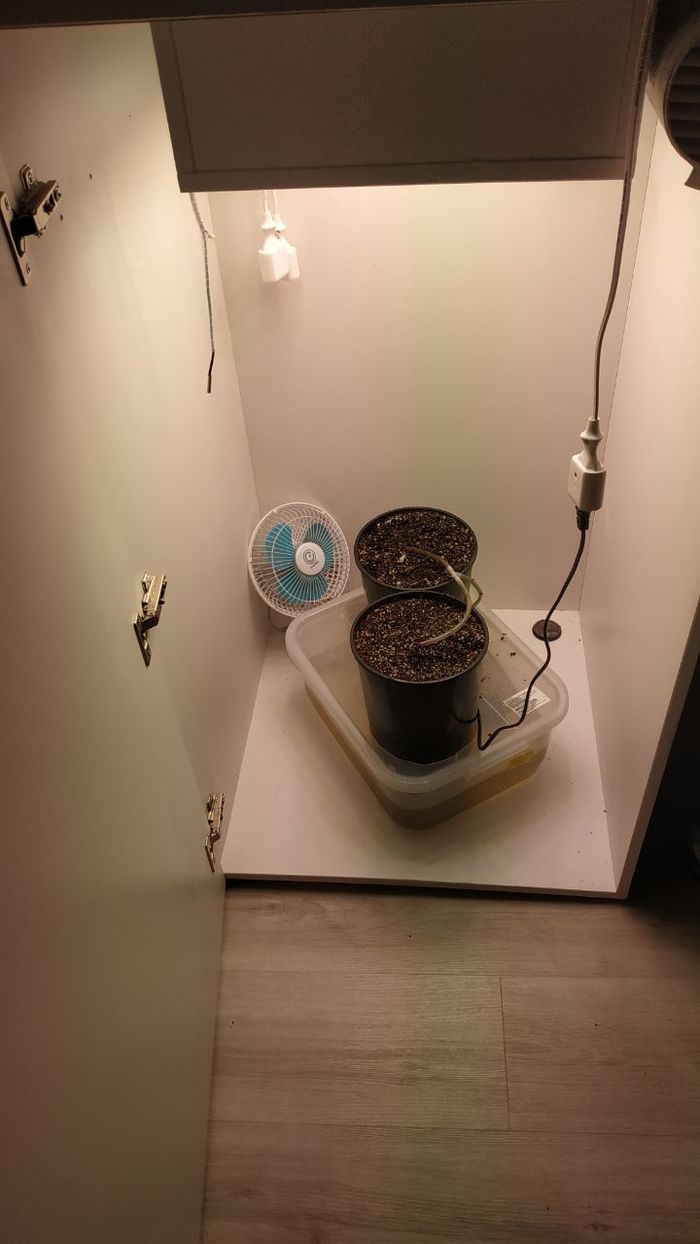

Гроубокс, будет сборно-разборным. Дверь будет закрываться плотно с боку.

Автоматика

- Регулировка времени освещения.

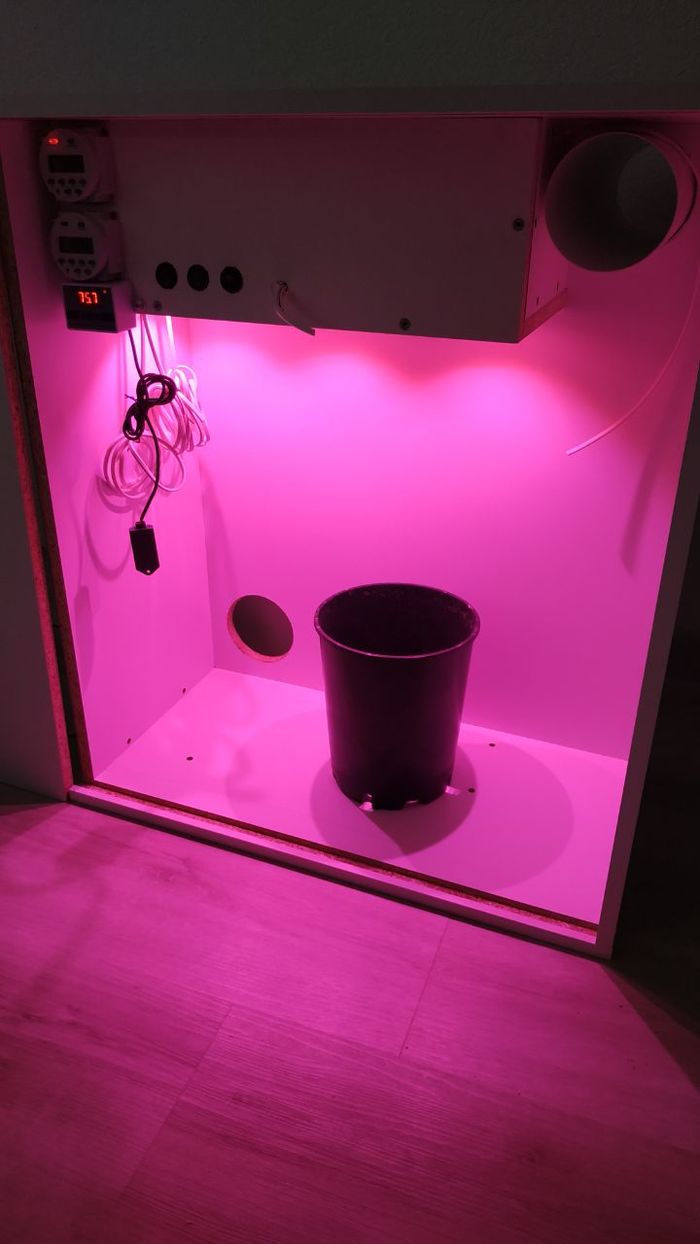

- Регулировка интенсивности освещения (3 режима).

- Регулировка влажности на заданном уровне.

- Регулировка вращения вентиляторами.

(настройки можно изменять, инструкция прилагается)

- Время полива.

- Оснащён системой обратного осмоса, при которой, раствор уходит обратно в бак.(не надо переживать о переливе и расход воды снижается).

-Так же в планах установка холодильного оборудования.

Размеры 33х63см высота 73см.

Остался один бокс, думаю высадить себе перец туда или помидор, что высажу буду выкладывать в инстаграмме.

Собрал Автоматизированный гроубокс.

Зима близко а это значит пора высаживать!

Я работаю в непрерывно функционирующей организации. И постоянно контактирую с людьми. В данный период приходиться предпринимать меры по защите от коронавируса. На работе нам выдали модные, черные маски, но вблизи оказалось, что это, просто черная ткань из которой сделали маску.

А в данный период охото обезопасить себя, своих клиентов, своих близких и своих сограждан.

В магазинах уже давно нет хороших масок и респираторов. Решил сделать свой собственный респиратор с фильтрацией воздуха на вдохе и на выдохе.

И самый простой и доступный материал это ПВХ трубы.

Маску изготовил из переходника 100\50. Нагрел промышленным феном и придал нужную форму.

Далее изготовил фильтрующий элемент. Каркас состоит из заглушки, ПФХ муфты и переходника для сливного шланга 50\32.

Из фильтрующих элементов у меня есть, активированный уголь и мембрана из активированного угля, использующийся для промышленных фильтров тонкой очистки воздуха.

Просверлили, в заглушке, отверстия для входа воздуха и установил обратный клапан из куска резины(приклеил в центре на супер клей).

Далее из мелкой, стальной, сетки изготовил заглушки для плотной утрамбовке угля, чтобы фильтр можно было носит в любом положении и уголь не рассыпался, и не терял своей функции.

Установил одну заглушку, засыпал уголь, и закрыл сверху второй. Так же с обоих сторон установил фильтрующую мембрану.

Устанавливаем обратный клапан и муфту и вот что получается.

На этом фото выглядит как, экзотическая игрушка из секс-шопа.

Вставляем шланг. Проверяем герметичность и работу обратного клапана.

Результат порадовал. Клапан выполняет свою работу.

Далее изготавливаем отверстие на выдох, с обратным клапаном (на вдох) с системой фильтрации в ПВХ заглушке.

Так же приклеиваем резину на супер клей(в центре и по контуру, чтобы быстрей срабатывал и не висел).

Вырезаем фильтрующую мембрану.

Засыпаем уголь и с верху, плотно закрываем второй мембранной.

После берем тройник, вставляем в маску, снизу устанавливаем обратный клапан, сбоку устанавливаем резиновый переходник 50\32.

По контуру маски, приклеиваем тонкую резину, чтобы плотно прилегала к лицу и не пропускало воздух.

После я приклеил резинки и зафиксировал мебельным степлером, чтобы можно было одеть респиратор.

Собираем все вместе и смотрим, что получилось.

Проверил на чесноке. Поместил чеснок в пакет и этот пакет одел на фильтр, запаха чеснока не чувствуется. Думал, что данная модель обратного клапана не будет работать должным образом из-за большого внутреннего объема воздуха, но поскольку резина тонкая, она очень чувствительна и быстро "срабатывает". В итоге, получился отличный респиратор с фильтрацией воздуха на вдохе и на выдохе, с легкой заменой фильтрующих элементов.

Так же хочу изготовить дополнительный отсек с водяной фильтрацией, от мелкой пыли и песка. Если пост понравиться покажу процесс создания.

Подписчик заказали гроубокс, который можно легко собрать - разобрать, при этом быть  легким в сборке. Что ж вызов принят.

Сразу отказался от таймеров и каких- либо розеток. Захотелось собрать автоматизированный гроубокс, под выращивание салатных культур.

Первая сложность состояла в том, что гроубокс будет сборно-разборный, а значит коммутационные провода и провода питания надо как то фиксировать. В голову пришла мысль сделать блок управления с электрикой и ПО  в отдельном месте, чтобы легко подлежал замене. И чтобы потребители электропитания легко подключались. В голове уже нарисовал проект каркаса, пошел к знакомым, которые занимаются изготовлением мебели. Долго обсуждали, что я хочу, а они говорили возможно это или нет.

Подождал пару дней и каркас был готов.

Вот черновой вариант.

Полка сверху будет отделом где будет коммутироваться ПО  и электрика. Так же кнопки управления хотел сделать в этой полке спереди, заказчик захотел чтобы кнопки были скрыты. А как бы вам хотелось чтобы было? Кнопки на виду или внутри? Вот такого формата планировал поставить тумблер спереди:

Управление решил сделать пока на ардуино.

Две кнопки: одна отвечает за режим роста, вторая за полив. То есть, нажал кнопку и гроубокс сам запускает программу роста и микроклимата.

Сейчас будет немного технической информации. В гроубоксе планируется два источника 220: помпа полива и лампа. Как электрик знаю трудности с фазировкой.  По правилам, фазу нужно пускать на разрыв, а не ноль, чтобы лампа не мигала ночью и на помпе не было фазы, но смысл моего гроубокса состоит в том, чтобы человек включил это в розетку и не думал о фазировках. Поэтому чтобы обезопасить людей докупил дополнительные реле и пустил в разрыв и фазу и ноль.

Так же заказчик заказал угольный фильтр. Наверное, чтобы обеззараживать воздух из-за коронавируса. Я предложил купить готовое решение. Готовое решение не подошло, так как  система фильтрации была грамоздкой, были проблемы с заменой угля и сильный шум.

И я знаю о чем вы подумали. ДА, трубы пвх! Я тоже об этом подумал, легкие в соединении. Идеальный вариант!

Почитал немного информации о воздушных фильтрах и о их кпд. Закупил специального угля для этих нужд. Изготовил трубку которая будет помещаться в пфх трубу.

и вот что получилось. Если нужно заменить уголь,  откупориваем заглушку и меняем. А воздушные лабиринты воздуха, обеззаразят воздух в его квартире.

вентилятор я впаял прямо в уголок ПВХ трубы.

подключил вентилятор к регулятору оборотов.

Вот конечный вариант блока управления две кнопки и регулятор оборотов вытяжки

Выходы сделал индивидуальные. Помпа подключается только в свой выход (в другой не получиться, не подойдет вилка), свет подключается только в свой вывод.

Выводы 5 вольт: увлажнитель и вентилятор обдува, каждый своего цвета. Увлажнитель белые, вентилятор черные. А вентилятор вытяжки так же имеет свою индивидуальную распиловку и свой цвет.

Проект получилось отправить в разобранном виде,  благодаря чему сэкономили на доставке, в сравнении с отправкой уже собранного гроубокса. Стоимость проекта получилась в разы меньше, чем подобные.

А это я уже собрал себе, без воздушных фильтров для салата и редиски.

Подписывайтесь на мой инстаграм и следите за развитием моего проекта и ростом салата.

prozelen

На этот раз, решил собрать установку, сборно - разборную и чтобы место мало занимала, и можно было ее передвигать без усилий. Для детерминантных помидор (которые растут не выше 40 см).

Каркас решил сделать из металлического профиля, квадратного 30 на 30, соединителем выступает профиль 25 на 25.  Вот чертеж, сделанный на скорую руку.

Смысл такой, что этот каркас, переделаю под огурцы или другие культуры которые захочу выращивать. Вот процесс работы

вот как каркас выглядит в разобранном (и не покрашенном) состоянии.

вот покрашено основание

Верхняя часть, для крепления фито светильников. Собственно верхняя часть будет меняться, в зависимости от того, какую культуры буду выращивать.

Так же установил 4 колесика с фиксацией, для перемещения установки.

Светильники пришлось модернизировать (установить на него, два вентилятора для охлаждения и блок питания для них.) спаял всю электрику соединителями типа USB папа-мама.

вот что получилось

трубы и бак, сделал из  старой установке. А в планах установить полноценные бак и трубы.

Всего получилось собрать, 4 полноценных урожая, и много перекусов. Общий объем около 4 кг с двух растений.

Больше фото и информации в моем инстаграме #PROZELEN

В планах переделать установку под огурцы.

И сделать новую установку, для полностью автоматического выращивания культур, от посадки семени до сбора урожая. Буду тренироваться на шпинате и салате.
