Нет схематики и не взялись. Ремонт Palit rtx 4060⁠⁠

Драсьте

Передали доставкой в ремонт карточку, которая перестала работать после того, как попала жидкость. Какая конкретно была - владелец не уточнил. Но едкого запаха не было, а значит это не кошачья моча, что уже радует.

После разборки выяснилось, что карту уже чуток паяли вот тут:

Излишний припой на выводах микросхемы, разумеется, не заводская пайка никак

А ещё что-то тут паяли, точнее дорожку восстановили

Как и зачем оплавили шайбу под винтик - не знаю, просто сам факт.

Дорожку, кстати, восстановили верно, этот момент окультурю уже за кадром

Логично, что к владельцу появились вопросы

Если кратко, то насчёт состояния и вмешательств получил вот такой ответ

Штош, посмотрю, что по факту и проверю карточку на наличие потребления

А оно как раз отсутствует, что плохо. Хорошо, что есть направление ,в ксторону которого надо "копать"

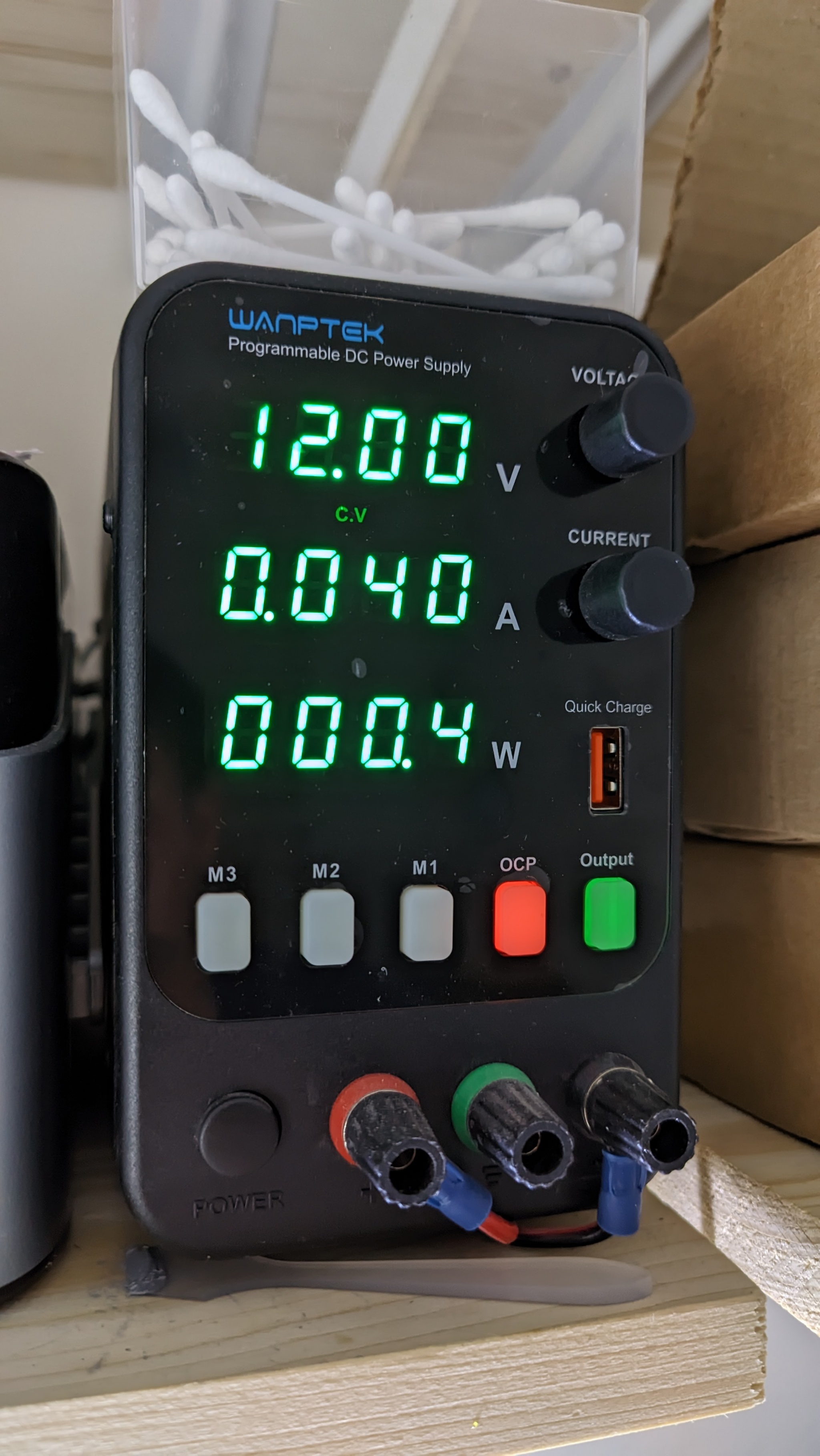

40мА это сам райзер кушает, на самой карточке вообще ничего...

Ладно

Начну, пожалуй, с замеров на плате в месте пайки ножек микросхемы

Не просто так паяли там что-то ,может искали где замыкание или ещё чего

Сопротивление в этой линии оказалось низким, а это значит, что где-то должны быть неисправные элементы на плате, наверняка в кол-ве больше 1шт

Первая неисправная микросхемка нашлась достаточно быстро

Видно, что она сгорела и волшебный дым вышел давно

Разумеется, что начну с замены явно сгоревшей детальки и получу результат...

Который не привёл к успеху и запуску питаний у карточки, сопротивление почти не выросло по этой линии

Ну, явное уже поменял, а дальше опять замеры и осмотры платы

Высмотрел подгоревший резистор по питанию ШИМ контроллера видеопамяти

Просто так он бы не подгорел, а значит по этой линии "чихнуло" питание и пожгло как минимум резистор и сам контроллер

Обе детальки под замену пойдут

Поменял и отмыл плату, готово

Продолжаем...

А питания на карте не запустились

Опять

Продолжаю смотреть и обмерять всё на плате

Нашёл ещё одно место

В этом месте есть подгоревший резистор по питанию другой микросхемы, после которого КЗ, а как иначе

И эту микросхему с резистором поменяю

Готово

Может теперь заработает всё?

Воот, это уже похоже на правду и питания разродились

Даже изображение появилось, что радует ещё больше

В таком случае можно собирать и проверять под нагрузками

Собрал и гоняю в тестах
