NDIR детектор CO2 за ~1000 руб⁠⁠

Первый пост. Коротко о себе: инженер КИПиА, жадный. Не хотелось покупать детектор углекислого газа за оверпрайс (на озоне от 3к начинается ценник за NDIR. другие не рассматривал ввиду их непредсказуемости показаний).

NDIR — это аббревиатура от Non-Dispersive Infrared (недисперсионная инфракрасная спектроскопия). Я коротко объясню, что это за метод, как он работает и где применяется. Суть в том, что молекулы разных газов поглощают инфракрасное (ИК) излучение на строго определённых, характерных только для них длинах волн. У каждого газа свой «спектральный отпечаток». Задача NDIR-анализатора — уловить, сколько света поглотилось, и по степени поглощения вычислить концентрацию газа

Задача: WiFi-монитор CO₂ на ESP32 с красивым веб-интерфейсом, трендами и интеграцией в Blynk (ну и чтоб через Алису работал, если можно). Световая индикация уровня CO2 от зеленого до красного. Миниатюрный.

Компоненты с Озона:
1. ACD1200 ASAIR, Инфракрасный датчик углекислого газа CO2 (NDIR) ~ 450 - 700 руб
2. ESP32 ~ 450 руб
3. RGB светодиод любой, три резистора 220–330 Ом ~ 50 руб?

🌐 Веб-интерфейс

Две вкладки: Монитор и Настройки. Выполнен в стиле «хай-тек дашборд» с тёмной темой. Никаких внешних библиотек — вся верста и JS вшиты прямо в прошивку.

На мониторе:

- Крупное значение CO₂ ppm с цветовой индикацией

- График тренда CO₂ за последние 2 часа

- Статус WiFi, Blynk, датчика

В настройках:

- Выбор WiFi-сети со сканером точек доступа

- DHCP или статический IP

- Калибровка датчика вручную

- Информация о системе (прошивка, свободная RAM)

### 🚦 RGB-индикация на корпусе

Светодиод работает сам по себе — даже без веб-интерфейса видно, что с воздухом:

Цвет | Что значит

🟢 Зелёный | Меньше 800 ppm — воздух отличный

🟡 Жёлтый | 800–1200 ppm — нормально, но скоро пора проветрить

🔴 Красный | 1200–2000 ppm — плохо, открывайте окна

🔴🔴 Мигающий красный | Более 2000 ppm — опасно!

🔵 Синий | Датчик прогревается (ждём 2 минуты)

🟣 Мигающий фиолетовый | Ошибка датчика

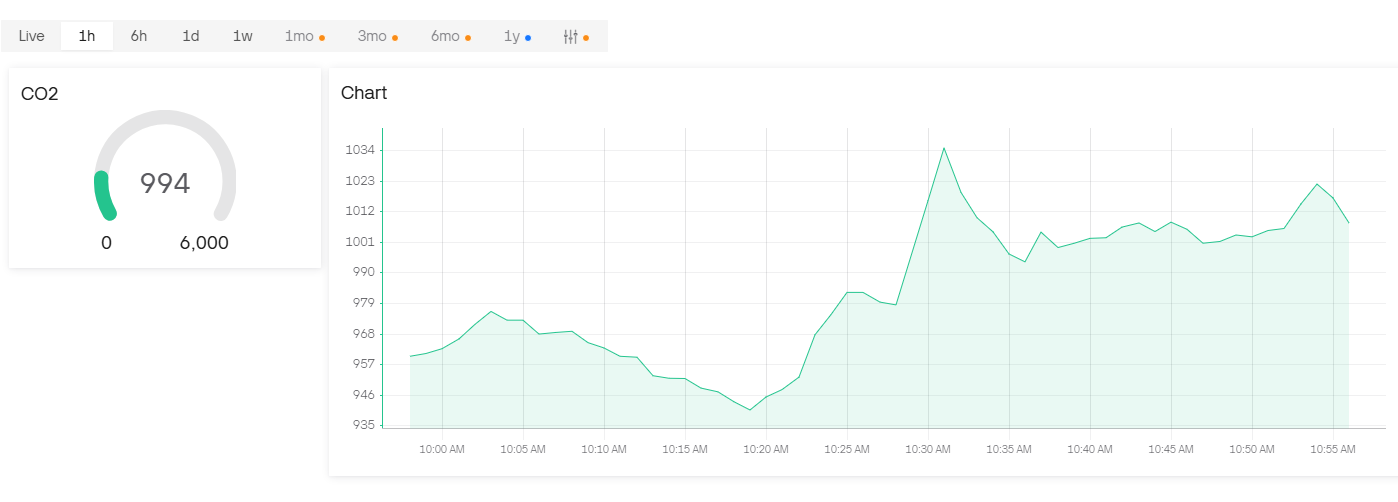

📱 Blynk

Можно подрубить к приложению Blynk и смотреть CO₂ на телефоне. Значение отправляется на виртуальный пин V0, а калибровку можно сделать через V1. Далее уже можно использовать api blynk для интеграции с Алисой (у меня она просит проветрить помещение если уровень CO2 превышает 1500ppm и держится больше 10 минут)

💾 Всё сохраняется

ESP32 монтирует LittleFS (файловая система во flash-памяти), где хранит:

- `config.json` — настройки WiFi (SSID, пароль, IP)

- `blynk.txt` — токен для Blynk

После настройки устройство не требует компьютера — включил, и оно работает.

Ознакомится с проектом можно на Github там же 3d модель корпуса

По итогу: Получилось компактное устройство, которое объединяет в себе простоту и функциональность. Если кому интересно могу рассказать как интегрировать сей девайс в Алису, но тема нудная и необходим свой сервер. Можно и через сервис Домовенок Кузя, но я там не нашел тот функционал который мне был нужен.
