Наручные часы + фото процесса изготовления⁠⁠

Всем привет!

Был немного занят, времени на работу руками почти не было. Но потихоньку закончил очередной проект - наручные часы-дозиметр. В этом изделии дизайн, конструкция и корпус - мои. Начинку и ремешок заказывал у других мастеров.

На фото ниже они стоят на зарядке, показывают фон в 13 микрорентген в час и поймали очередную заряженную частицу, просигнализировав об этом синей вспышкой.

Не все фотографии в посте получились хорошего качества, поскольку часто приходилось работать по вечерам, когда искусственного освещения недостаточно для нормальных фото.

Изготовление часов началось после получения платы, снятия всех размеров и выполнения 3D-модели. Строительство я начал с латунной трубы 40×2. Отрезал кольцо необходимой высоты, шлифанул торцы и отложил корпус в сторонку:

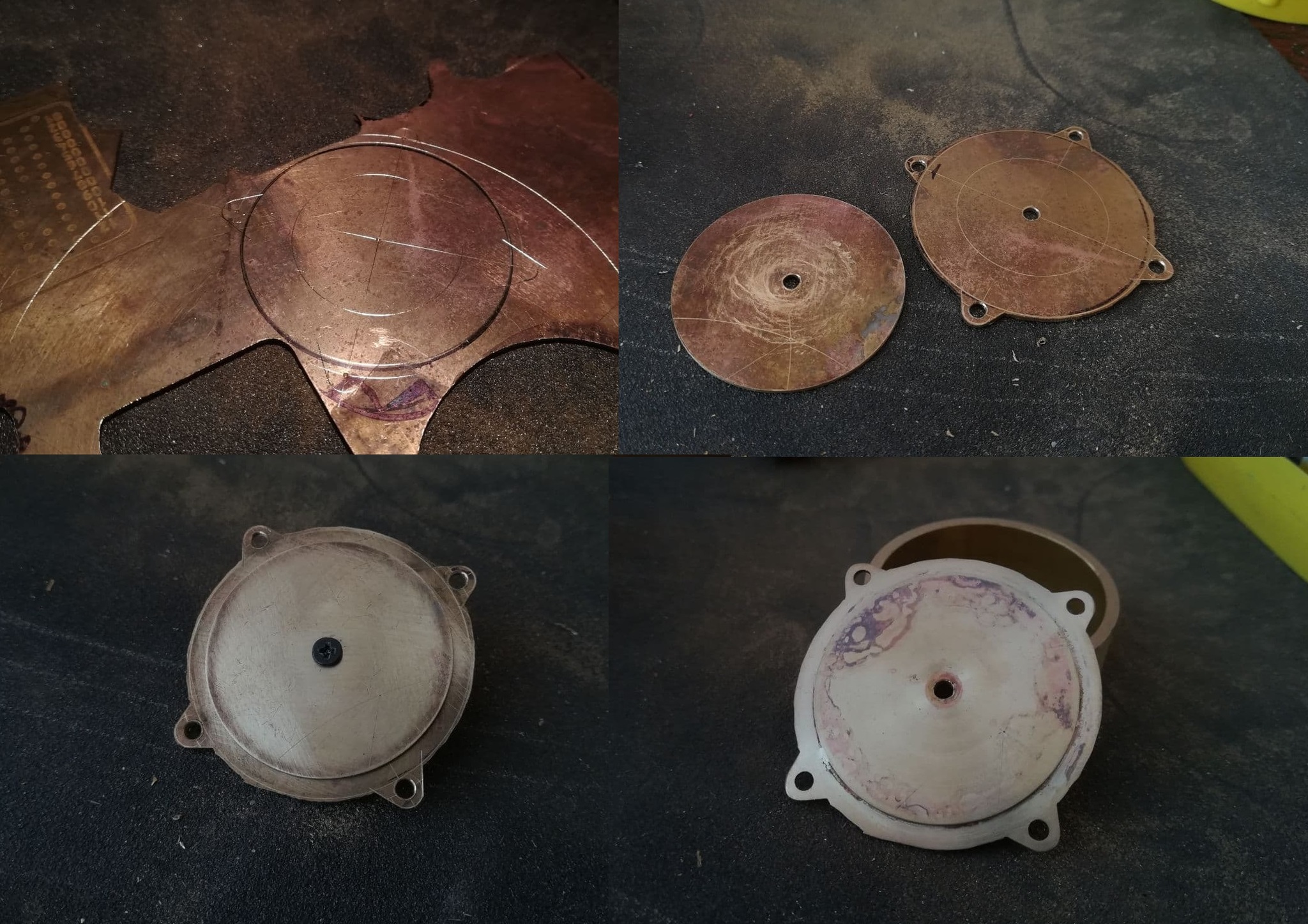

Далее - задняя крышка. Разметил на 0,8-мм латуни, вырезал детали, временно соединил винтом, пропаял, проточил (ну условно "проточил", как мог со своим оборудованием и инструментом):

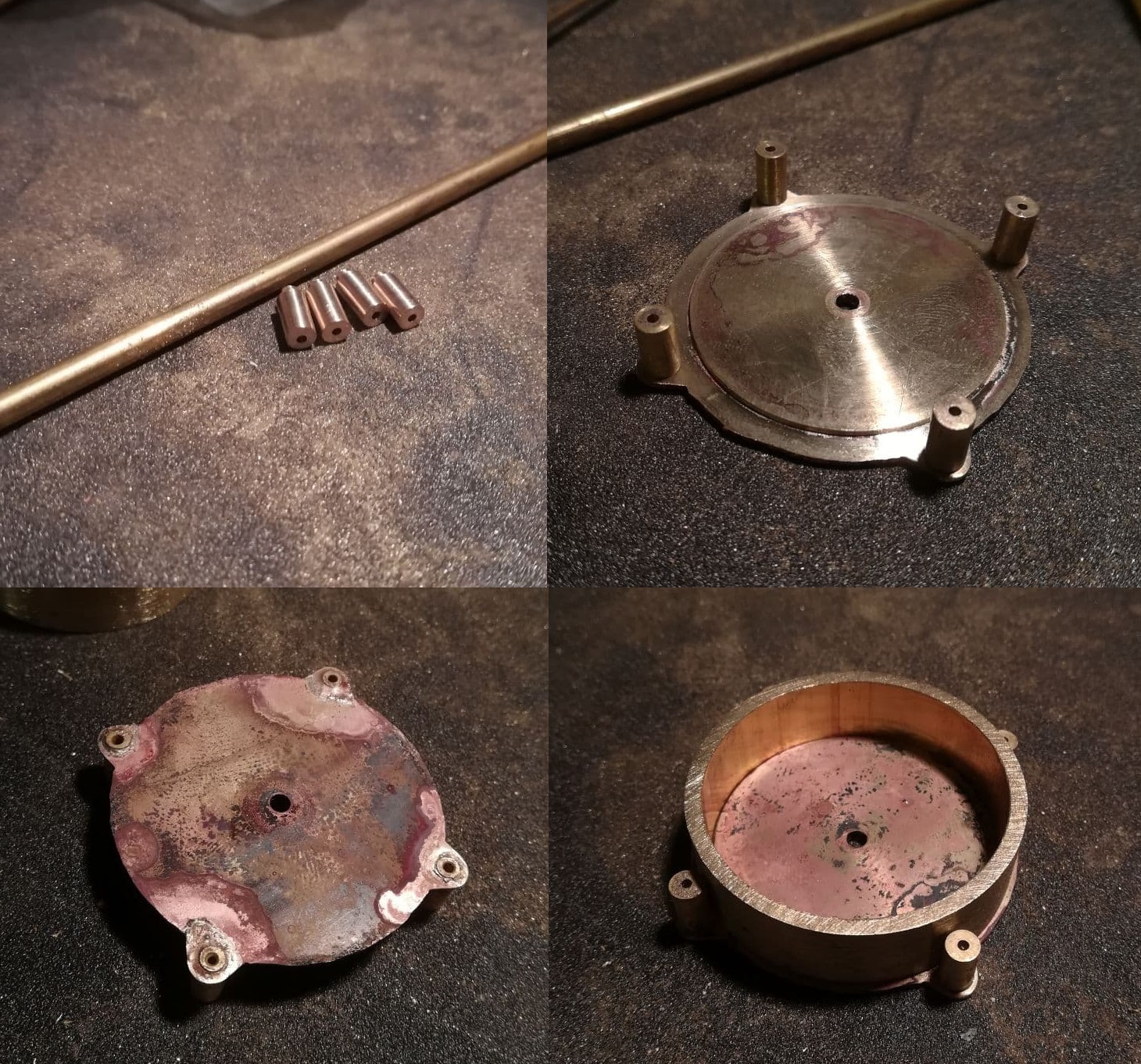

Из 4-мм прутка выточил втулки, вставил их в отверстия, расклепал для временной фиксации и пропаял:

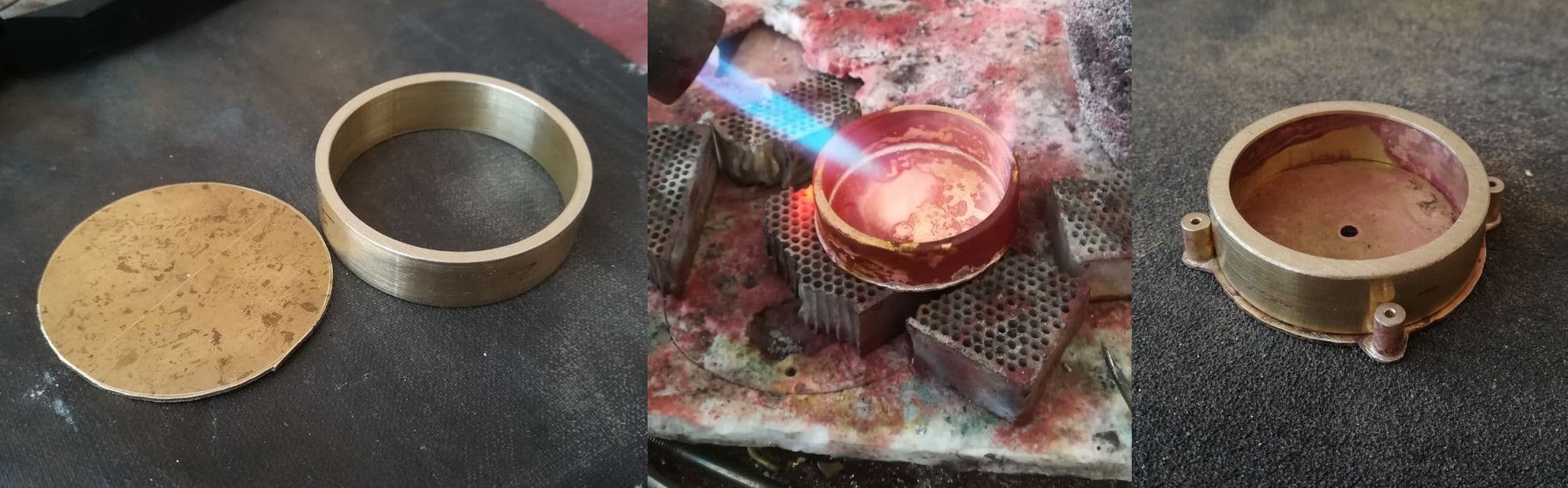

Из 0,8-мм латуни вырезал кругляш, припаял его к корпусу и удалил середину. Для пайки основных деталей использовал ПСр-25. И в это кольцо будет упираться стекло:

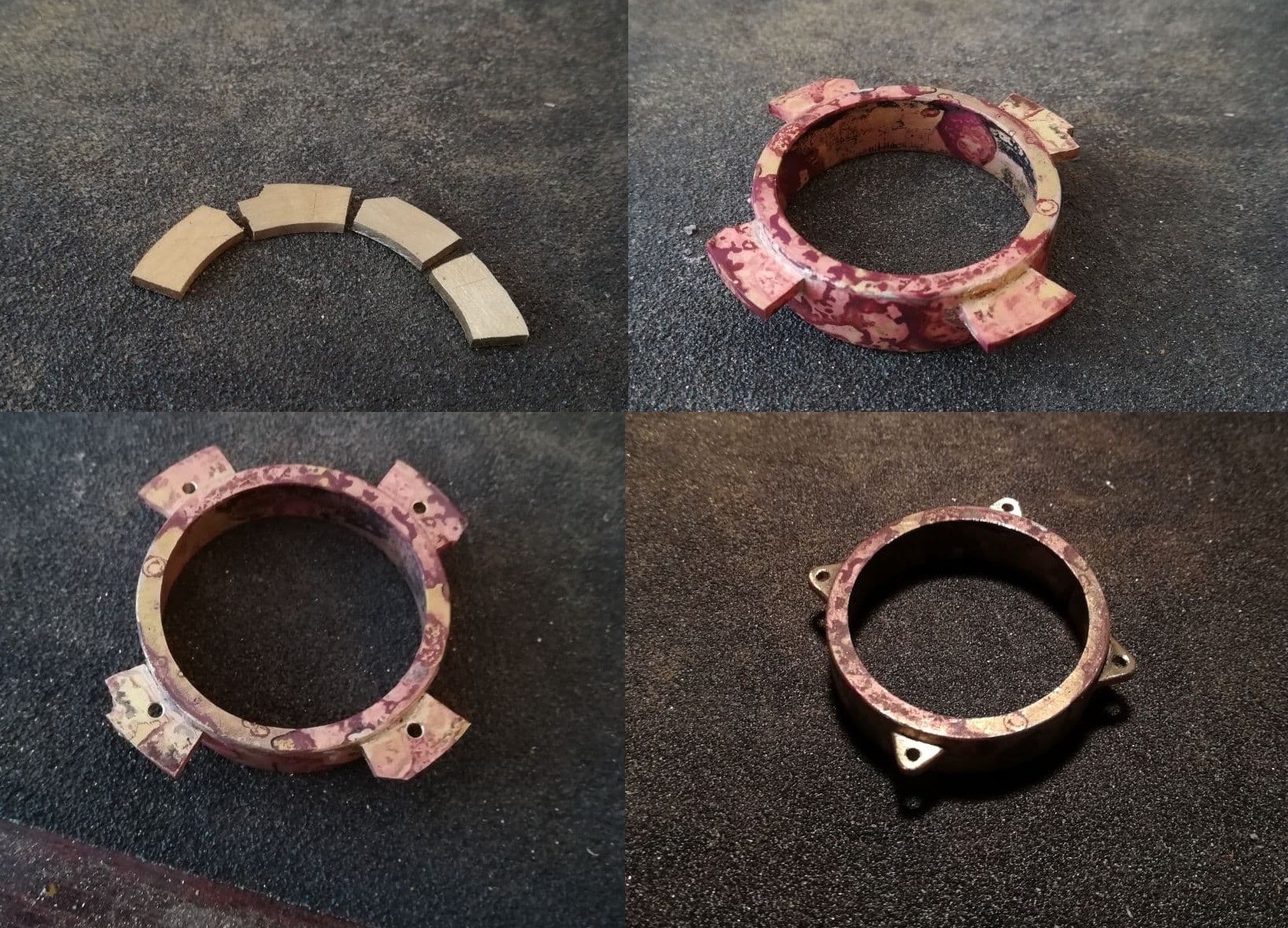

Из 2-мм латуни вырезал заготовки для ушей с большим запасом, припаял их с примерно одинаковым шагом по окружности, по задней крышке просверлил отверстия в ушах и убрал всё лишнее:

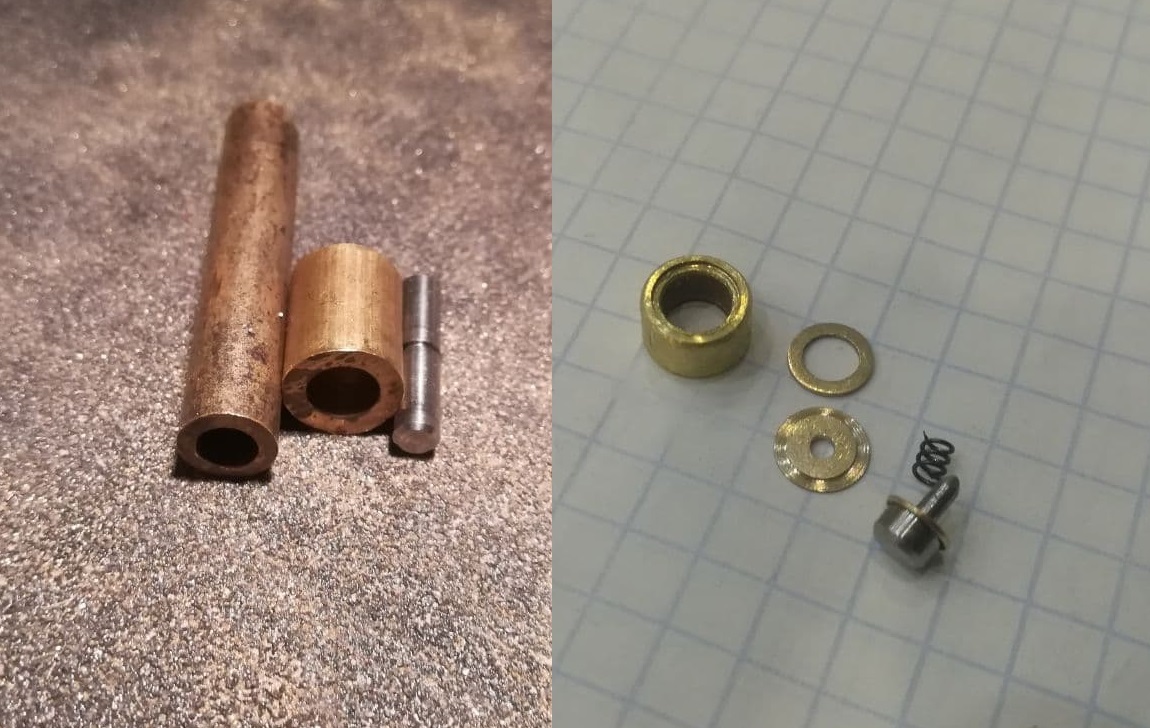

Из всякой мелочи наточил деталей для кнопки управления. Пружинку, правда, потом поменял на пружинку с диаметром побольше:

Из листа и прутка собрал кронштейн, к которому будет крепиться ремешок. Сделал таких 2 штуки и припаял их к корпусу. Между делом установил корпус кнопки:

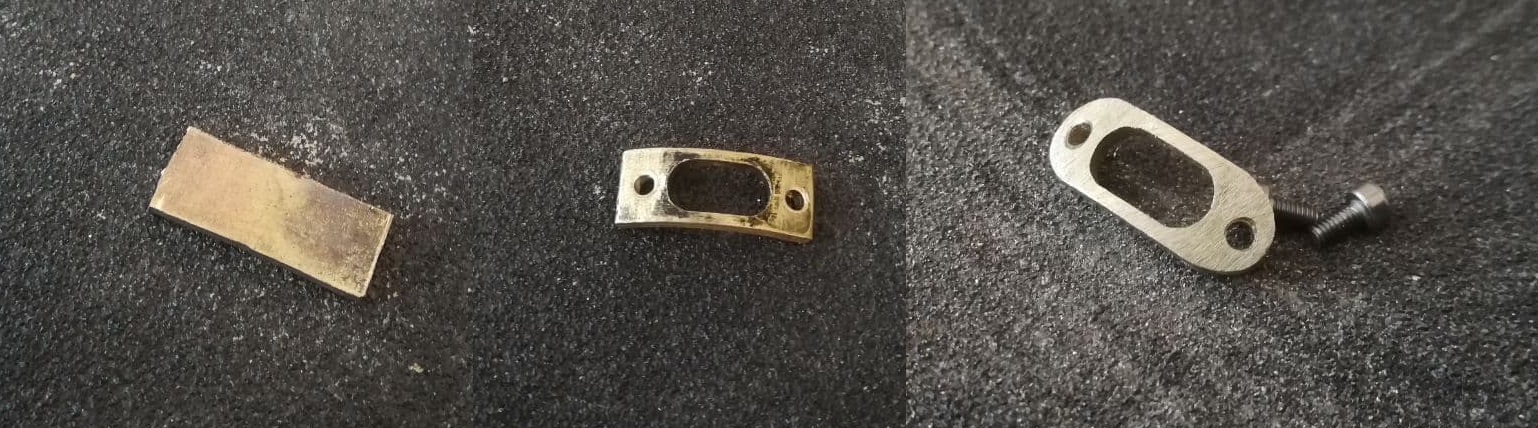

Вырезал, согнул крышку зарядной... пипки (она потом вклеивается на эпоксидку). Укоротил винты, которые у меня были в наличии:

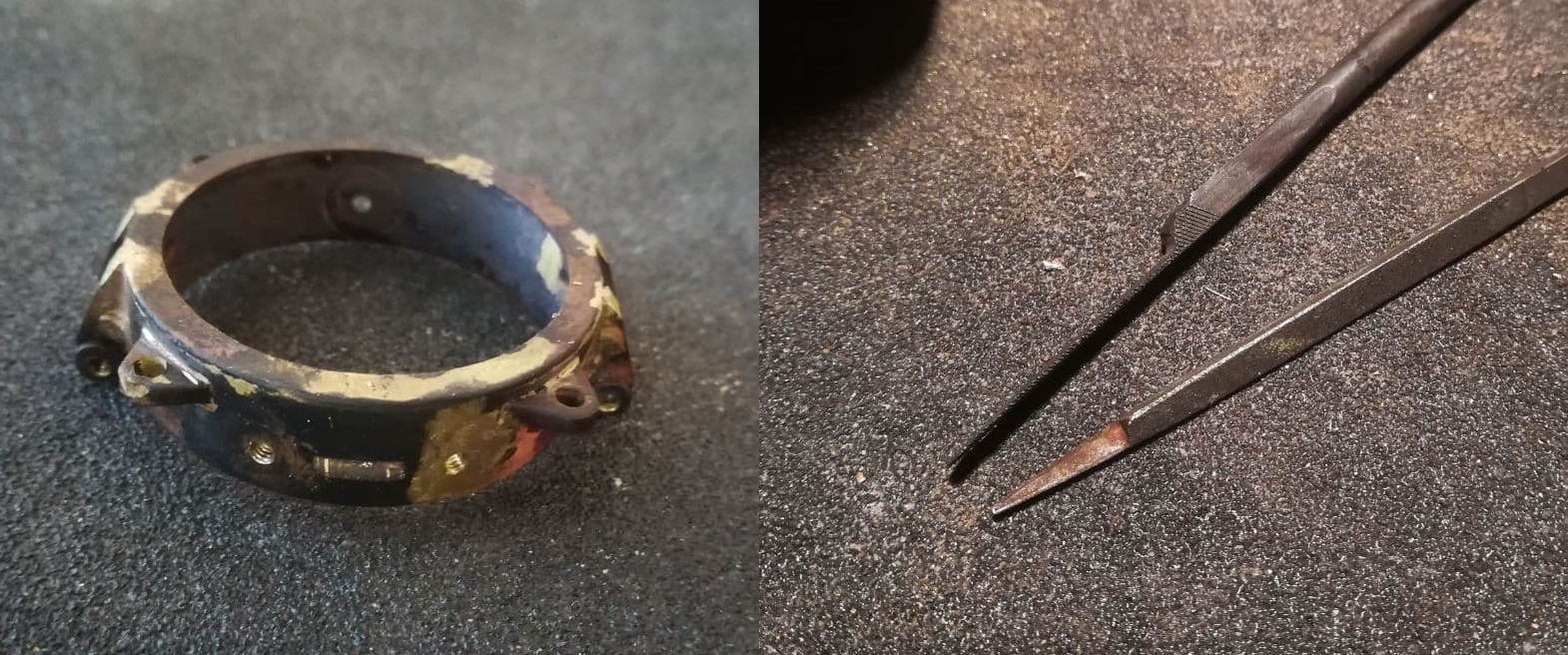

Организовал отверстия в корпусе. Отверстие под microUSB окончательно доводил модифицированными надфилями:

Установил кнопку, нарезал резьбу М2 во втулках, к задней крышке припаял стальной листочек, почистил все узлы в лимонной кислоте и принялся за обработку поверхностей бормашинкой:

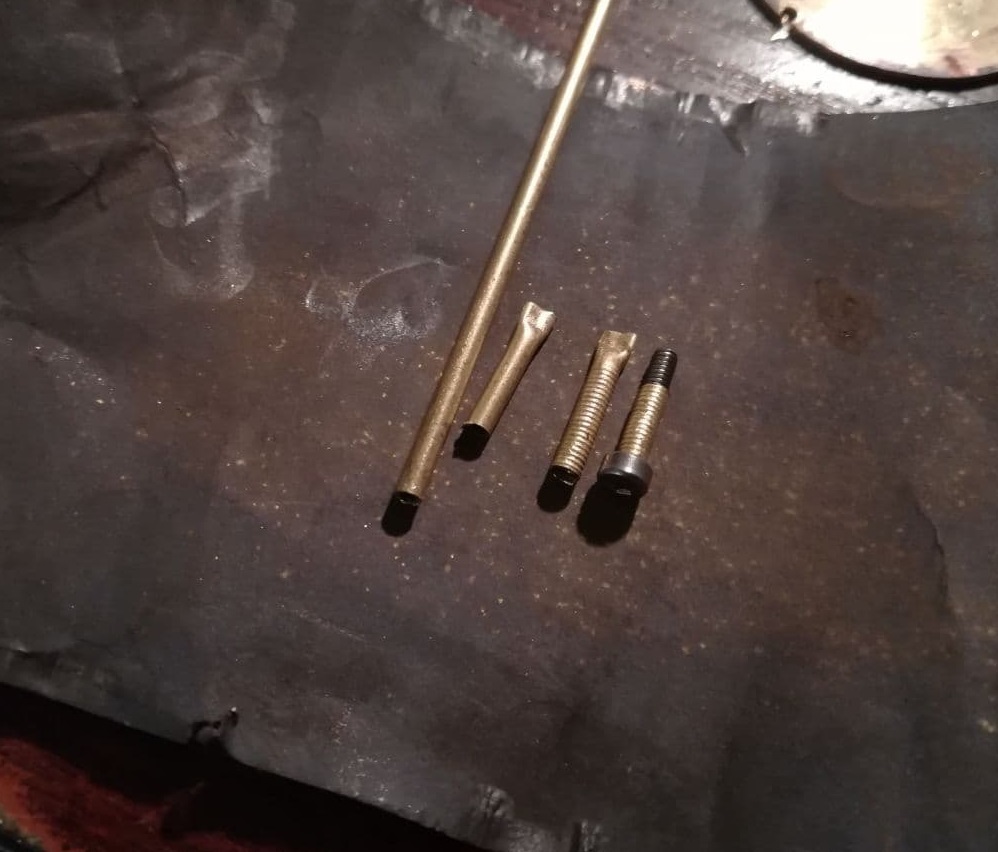

Для крепления ремешка я использовал те же винты. Для ограничения глубины закручивания (нужно было оставить 6,2±0,1 мм на ремешок с каждой стороны) и не сильного увеличения диаметра решил сформировать резьбу М2 в трубке 2×0,2. Трубка раскатывается, растягивается, отрезается по длине, накручивается на винт и прихватывается ПОСом. Внешний диаметр винта удалось величить всего на 0,3 мм. Получилось нормально, схема работает

Затем я заказал ремешок по моим размерам, к нему изготовил пряжку (процесс уже не снимал, но там ничего сверхинтересного), затемнил все узлы, подогнал и установил стекло (заказанное в часовом магазине), собрал часы.

На фото ниже сами часы в окружении материалов и заготовок, которые я использовал:

Вот так часы выглядят в полностью разобранном виде:

На внутренней стороне задней крышки вытравил "имена" мастеров, которые участвовали в этом проекте. Максим, Андрей, спасибо!

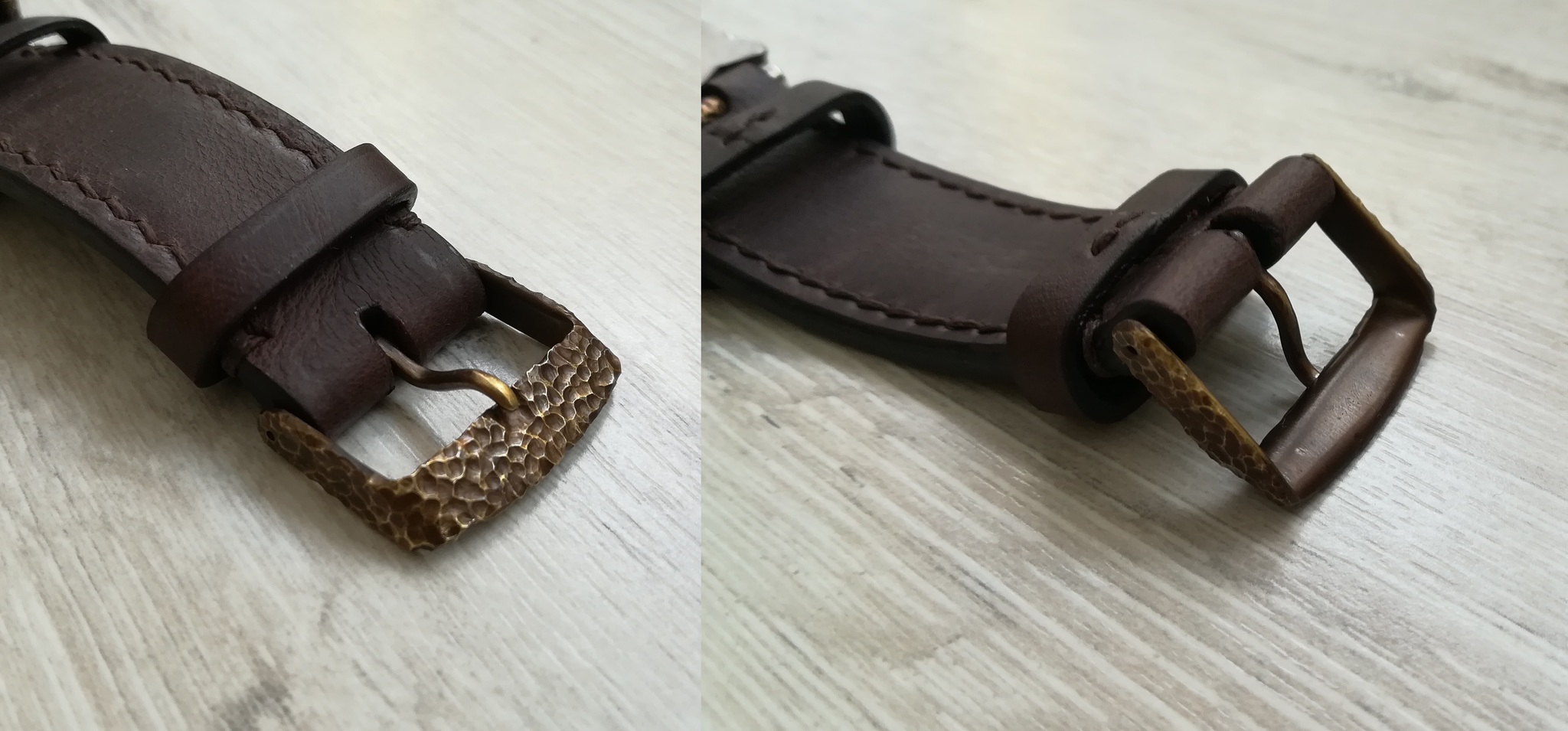

Пряжка. Внешняя сторона обработана, как и корпус, внутренняя - отшлифована вплоть до 800 наждачки

Габариты часов - 47,2×47,4×12,3. Масса - 82,7 г.

Часы показывают время, радиационный фон, накопленную дозу и время накопления этой дозы, заряд аккумулятора.

Проверял как-то на бананах, как работает дозиметр, поскольку где-то слышал, что бананы здорово накапливают калий, в том числе и его радиоактивные изотопы. И часы показали чуть более повышенный фон в области бананов :)

Все стальные детали, за исключением задней крышки, отполированы. Кнопочка смазана машинным маслом.

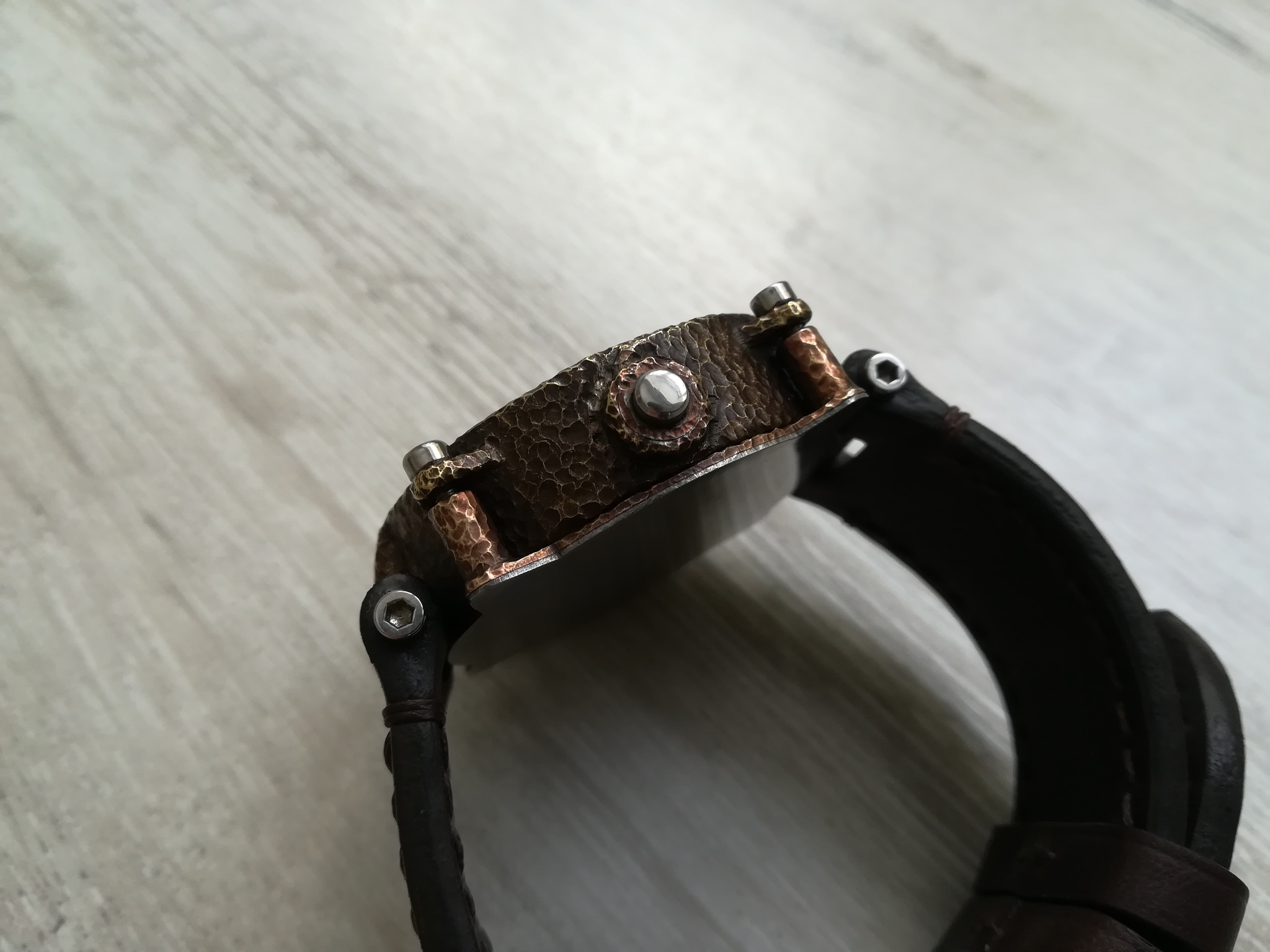

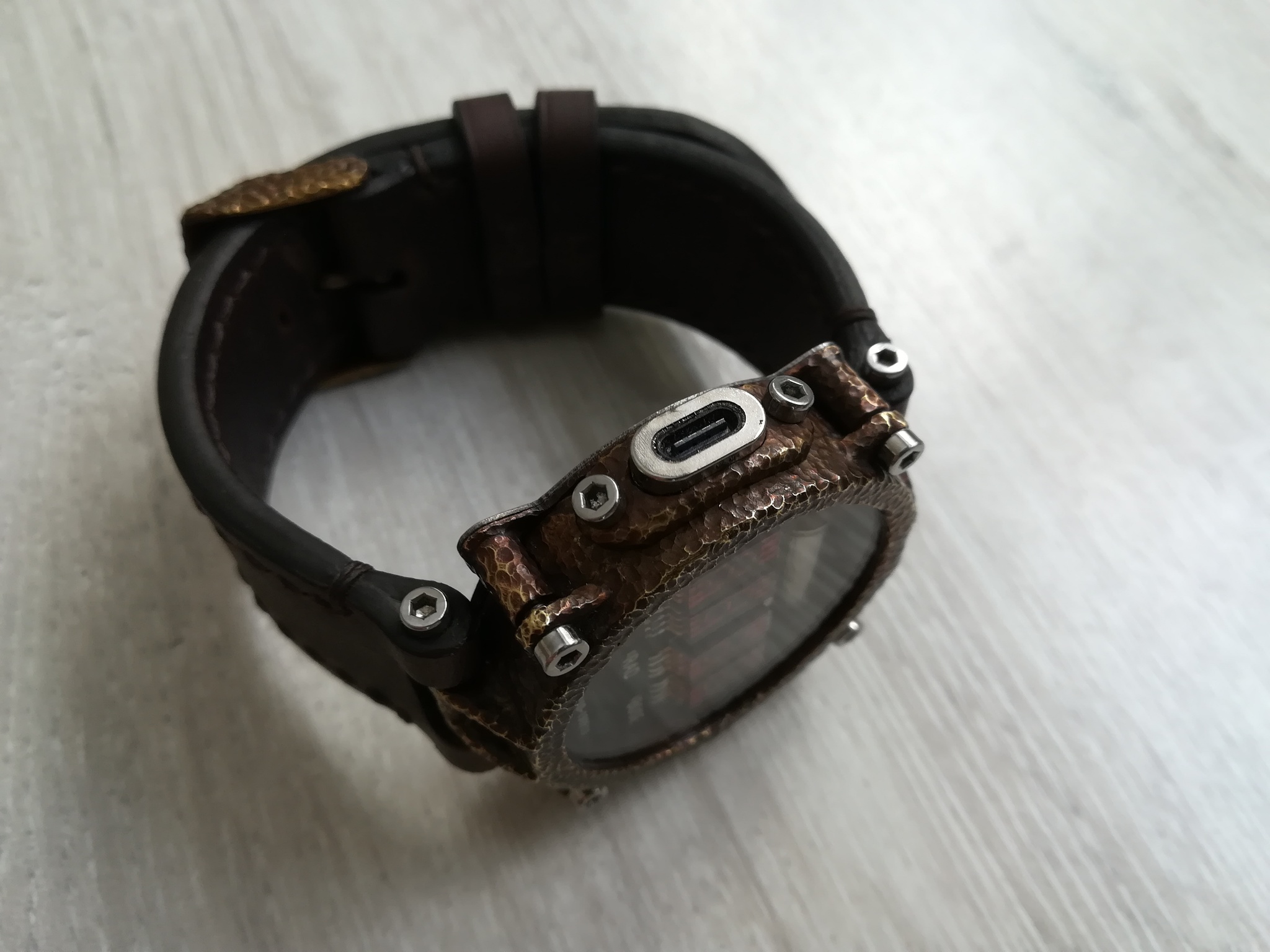

Зарядная пипка:

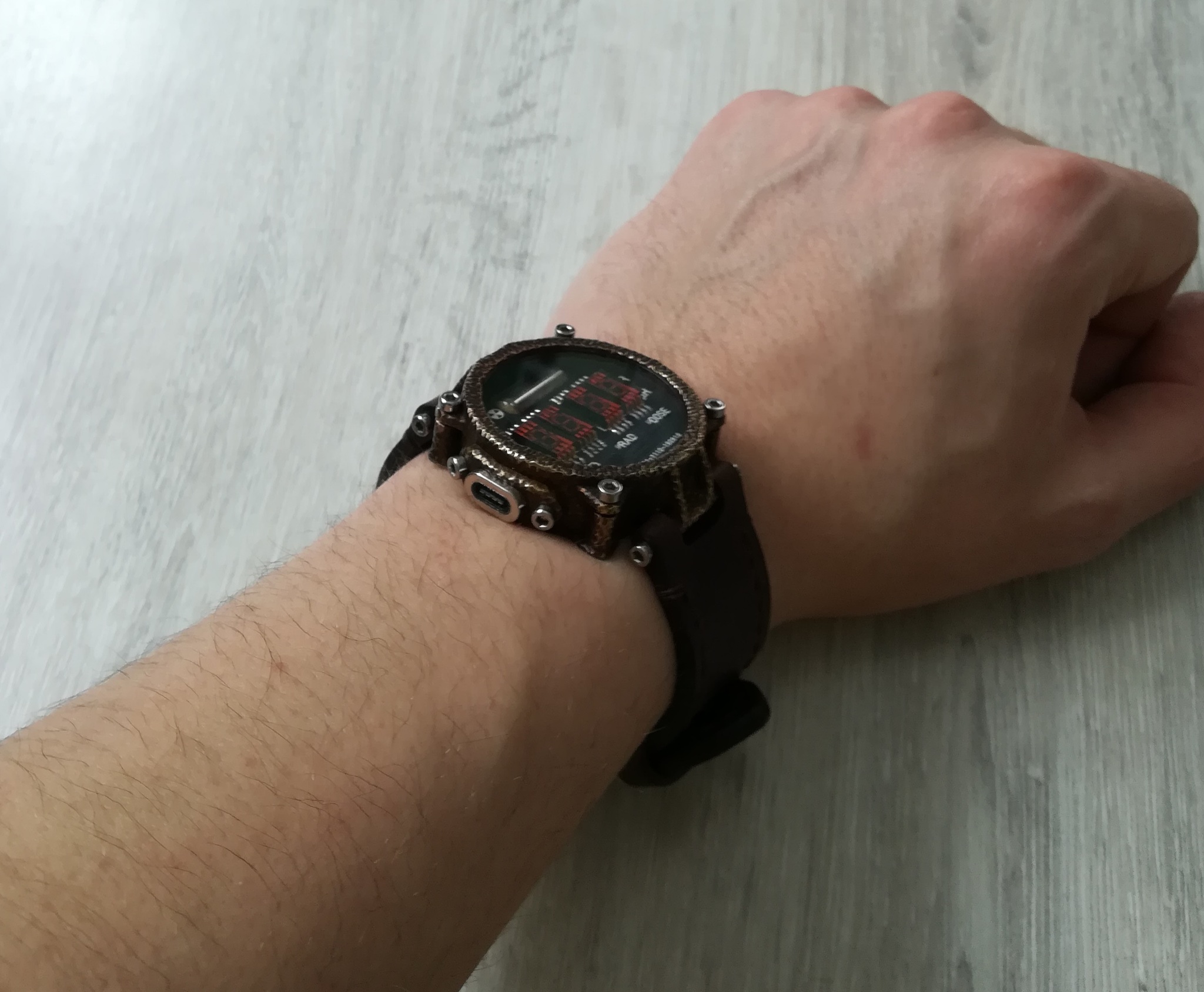

На моей не очень крупной руке:

Возможно, когда-нибудь я переделаю зарядный кабель в одном стиле с часами. Но пока меня устраивает и так, тем более что кабель используется раз в 1-2 месяца.

На этом всё. Будут вопросы - задавайте, с радостью отвечу

Всем добра!
