Моя мастерская на балконе⁠⁠

Привет, Пикабу! Я читаю вас уже более пяти лет, но поделиться чем-то решил только сейчас. Котиков с гифками здесь и без меня предостаточно, а чего-то дельного и интересного для стоящего поста, до недавних пор, у меня на примете не было.

На своём балконе я обустроил маленькую, но уютную и довольно удобную мастерскую. Которая, из мастерской велосипедно-слесарной, со временем стала ещё и токарной.

Предыстория моей мастерской самая обычная. Это был заурядный балкон на пятом этаже панельной хрущёвки. Спустя годы, когда закончился ремонт в квартире, очередь дошла и до него. Старый балкон (деревянные рамы с остеклением, стальная решётка по периметру и обшивка из ДВП) был снесён до основания. Осталась лишь плита, на которой был сооружён новый, расширенный балкон из стальных металлоконструкций и обшивкой из профлиста.

К сожалению, ни единой фотографии «до» я не нашёл. Но, поверьте, там не на что было смотреть :) Есть лишь немного фотографий процесса реконструкции, о которой я расскажу вкратце, не вдаваясь в подробности.

Я предвидел необходимость длительного пребывания в этом помещении, а так же хранения массы нужных вещей и инструментов, и решил хорошенько его утеплить. Сначала был смонтирован слой вспененного полистерола толщиной 40 мм, а затем, на деревянной обрешётке с соблюдением воздушного зазора — слой пенофола с двухсторонним фольгированием. Все швы и стыки тщательнейшим образом запенивались. Порой, монтажная пена, в процессе расширения и застывания, трансформировалась в совершенно причудливые формы :D

Вплоть до этапа заливки пола мне помогал мой друг (который запечатлён на фото выше). Не знаю, как бы я справился без него, и справился ли бы вообще. За что огромнейшее ему спасибо!

Стыки пенофола проклеивались алюминиевой лентой. В итоге, получилось что-то вроде термоса.

Затем, опять с соблюдением воздушного зазора, всё было окончательно зашито ОСП плитами.

Самым сложным моментом был пол. Требовалось смонтировать электрический тёплый пол в слое плиточного клея, поверх стяжки. А для этого нужно было эту самую стяжку залить по ОСП. Претендовать на правильность создания подобной стяжки не могу. Материалов по этой теме на тот момент я почти не нашёл. Был лишь пост на каком-то строительном форуме от человека, который неплохо ориентировался в продукции одного популярного бренда стройматериалов, и который расписал там техпроцесс создания подобного пола. На эту информацию я и опирался в дальнейшем.

Тут есть ряд тонкостей. Во-первых, для хорошей адгезии стяжки с ОСП необходима специальная грунтовка. Она представляет собой что-то вроде пасты (розового цвета), и застывает в виде разводов, с неровной и слегка пористой, с песчинками, поверхностью. Во-вторых, сам слой стяжки необходимо было сделать максимально прочным, т.к. толщина его была совсем небольшая (если мне не изменяет пямять — около 30-ти миллиметров). Для достижения необходимой прочности стяжки, я с огромным трудом купил необходимый компонент (какой-то специальный полимеризатор). Пришлось купить большую канистру, из общей ёмкости которой я использовал лишь самую малость. По счастливому стечению обстоятельств, мне удалось продать остаток этой чудо-жидкости на онлайн-барахолке.

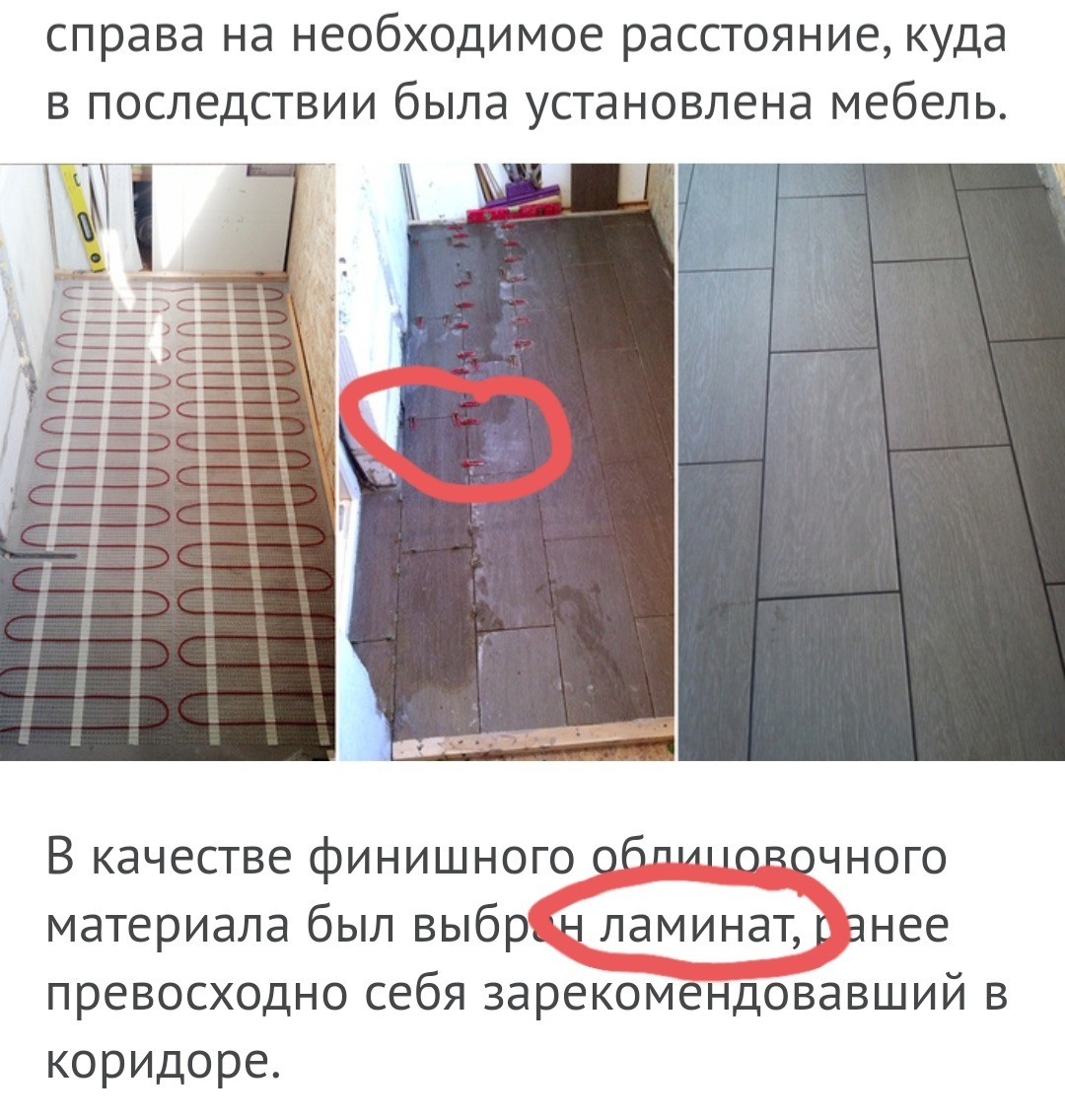

Выполнив эти два условия и положив плитку на хороший плиточный клей, я получил отличный и довольно прочный пол. По итогам работы ни малейшего прогибания пола не ощущается, хотя, при перемещении по черновому слою ОСП, деформация была хорошо заметна. На фото видно, что стяжка залита не на всю длину балкона. Я сделал отступы слева и справа на необходимое расстояние, куда в последствии была установлена мебель.

В качестве финишного облицовочного материала был выбран ламинат, ранее превосходно себя зарекомендовавший в коридоре.

Когда с отделкой было покончено, я приступил к проектированию мебели. До этого мною уже была освоена, известная всем мебельщикам, программа, и вся мебель в нашей квартире была спроектирована самостоятельно.

Вот лишь парочка из десятков набросков, отправленых моему товарищу-мебельщику, который и сделал для меня все эти чудесные столы, шкафы и полочки:

На этом моё, получившееся каким-то уж слишком длинным, предисловие заканчивается. Далее расскажу и покажу, что же получилось в конце-концов!

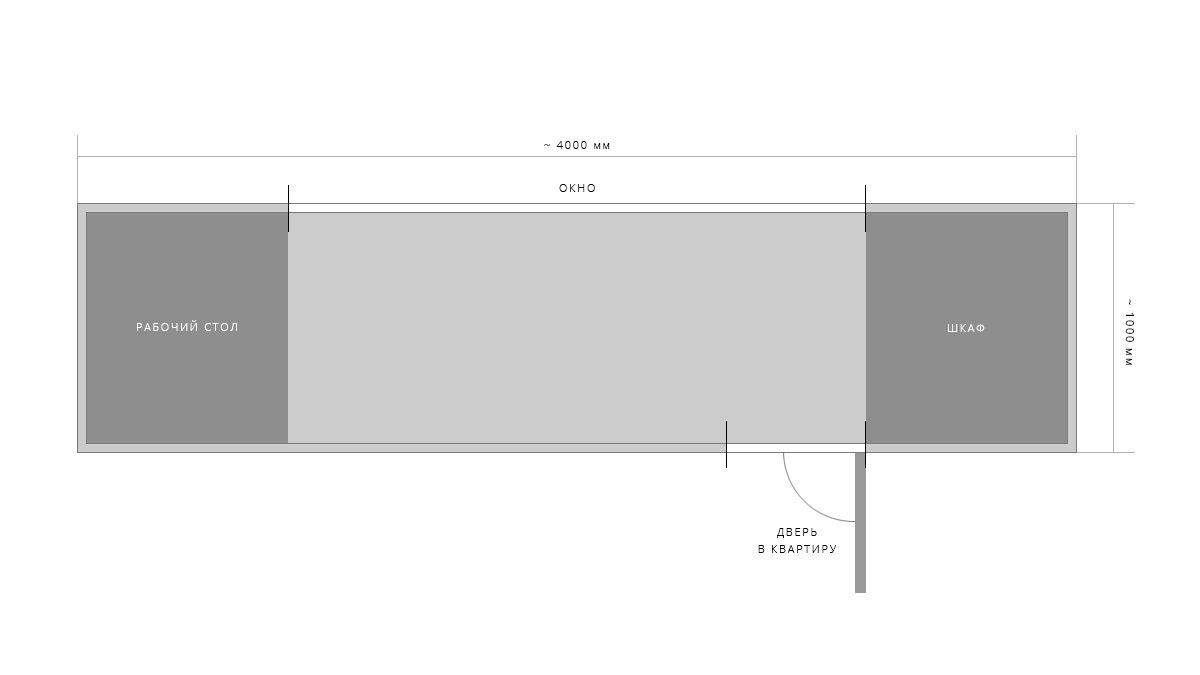

Вот схема балкона, с приблизительными размерами и расположением элементов, которая поможет понять, что показано на фотографиях:

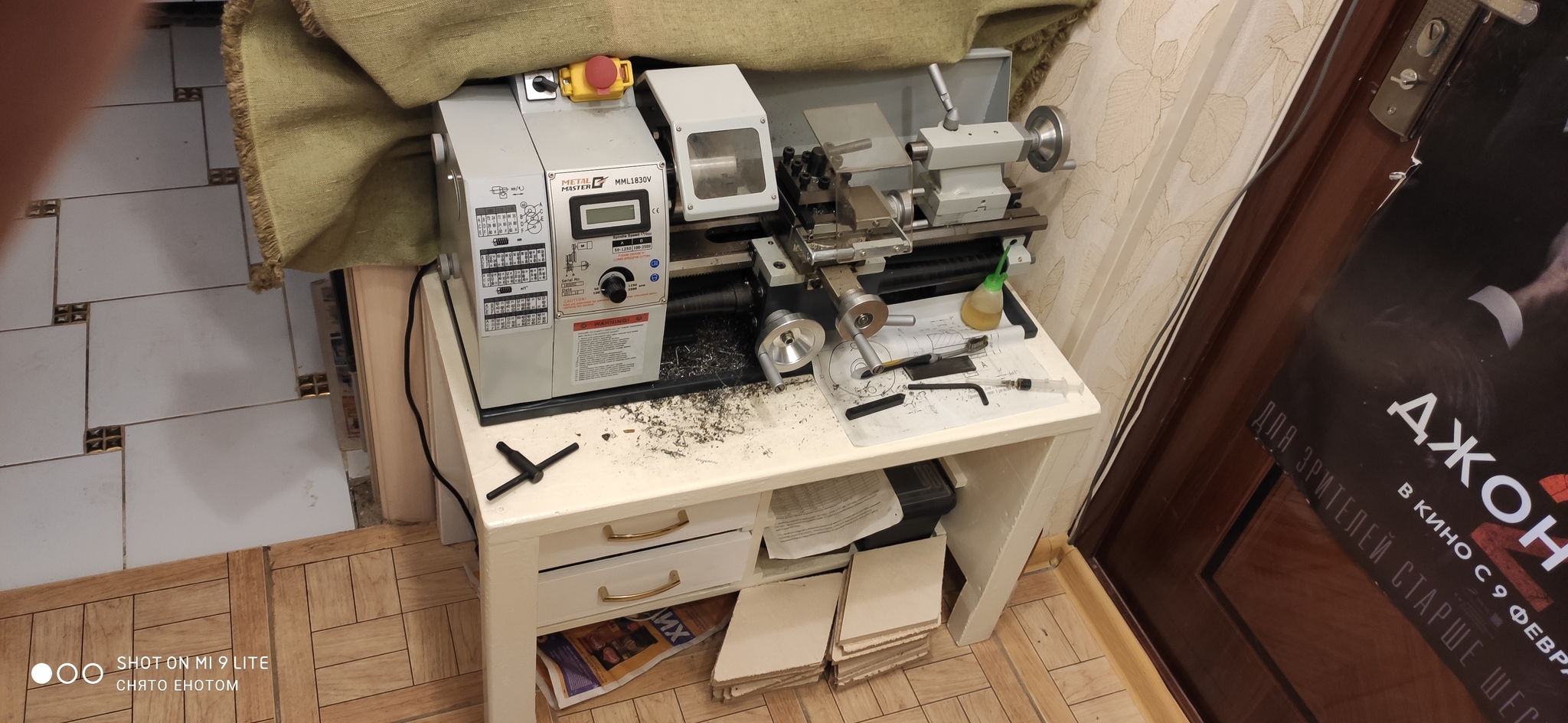

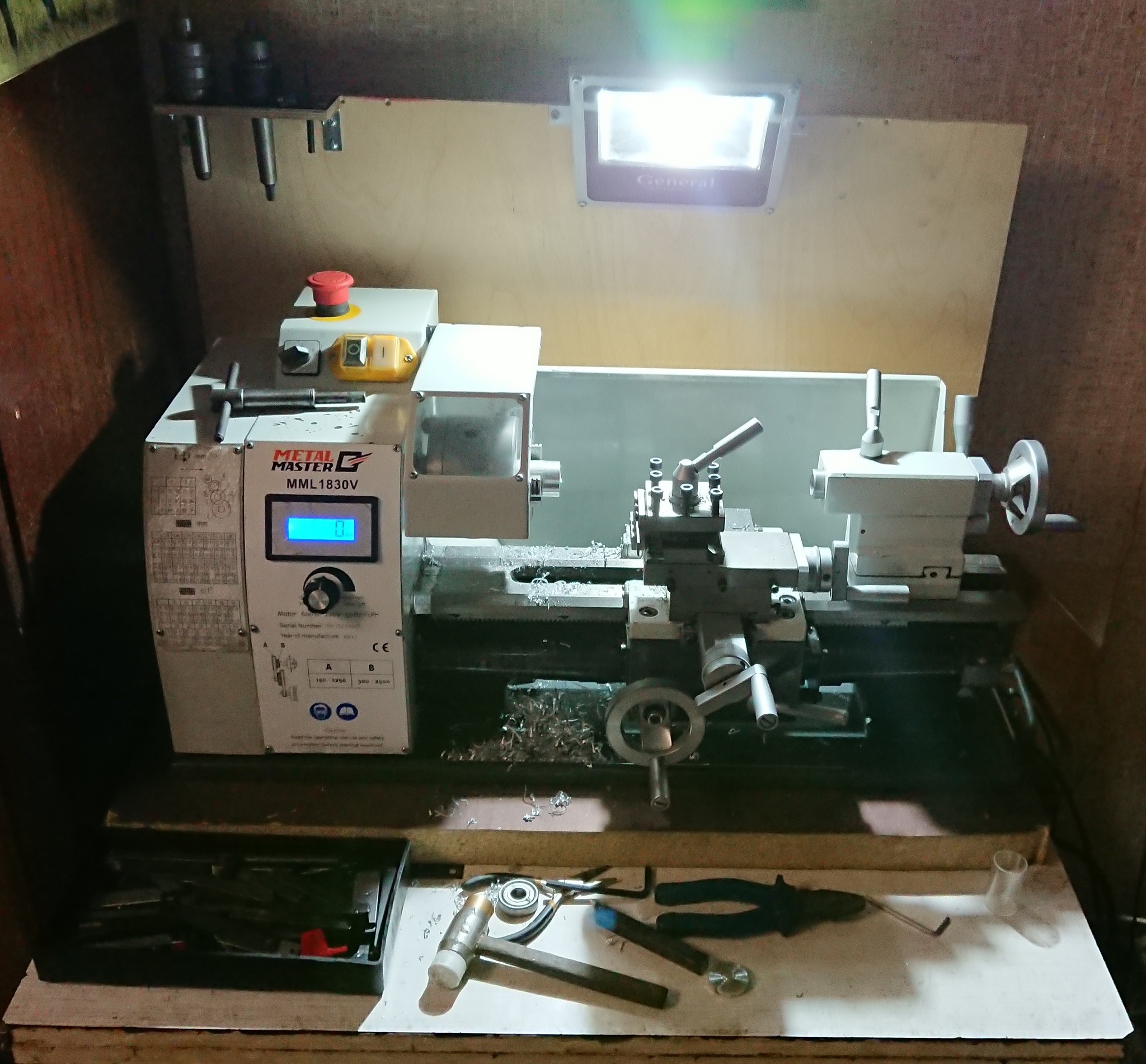

Если зайти на балкон и посмотреть налево, то можно увидеть рабочее место с его центральным элементом — токарным станочком :)

За станком расположен неглубокий шкаф с инструментами, дверца которого, по моему мнению, является одним из наиболее удачных решений в мастерской.

При открытии дверца складывается пополам и фиксируется над шкафом. Таким образом она не задевает то, что находтся в данный момент на столе, и не мешает работать.

Кроме функциональности для меня всегда была важна эстетическая составляющая. Хотелось, чтобы в «режиме ожидания» мастерская не выглядела захламлённой и не была перегружена визуально. Поэтому, после долгих раздумий над конструкцией дверцы, которая будет скрывать за собой инструменты, в итоге я пришёл именно к такому решению.

В открытом состоянии дверца фиксируется вот таким нехитрым устройством. Это одна из частей старенькой советской защёлки, которая долго валялась у меня в загашнике и, наконец-то, нашла своё место.

Токарной моя мастерская стала лишь совсем недавно, и ранее в этом шкафчике располагались многочисленные велоинструменты (надо сказать, часть из них осталась на своём месте, слева). Пару недель спустя работы на токарном я понял, что пора расположение инструментов менять. Велосипедным инструментом я пользовался пару-тройку раз в год: перед началом велосезона, иногда в процессе катания и изредка помогал поправить велик кому-то из товарищей.

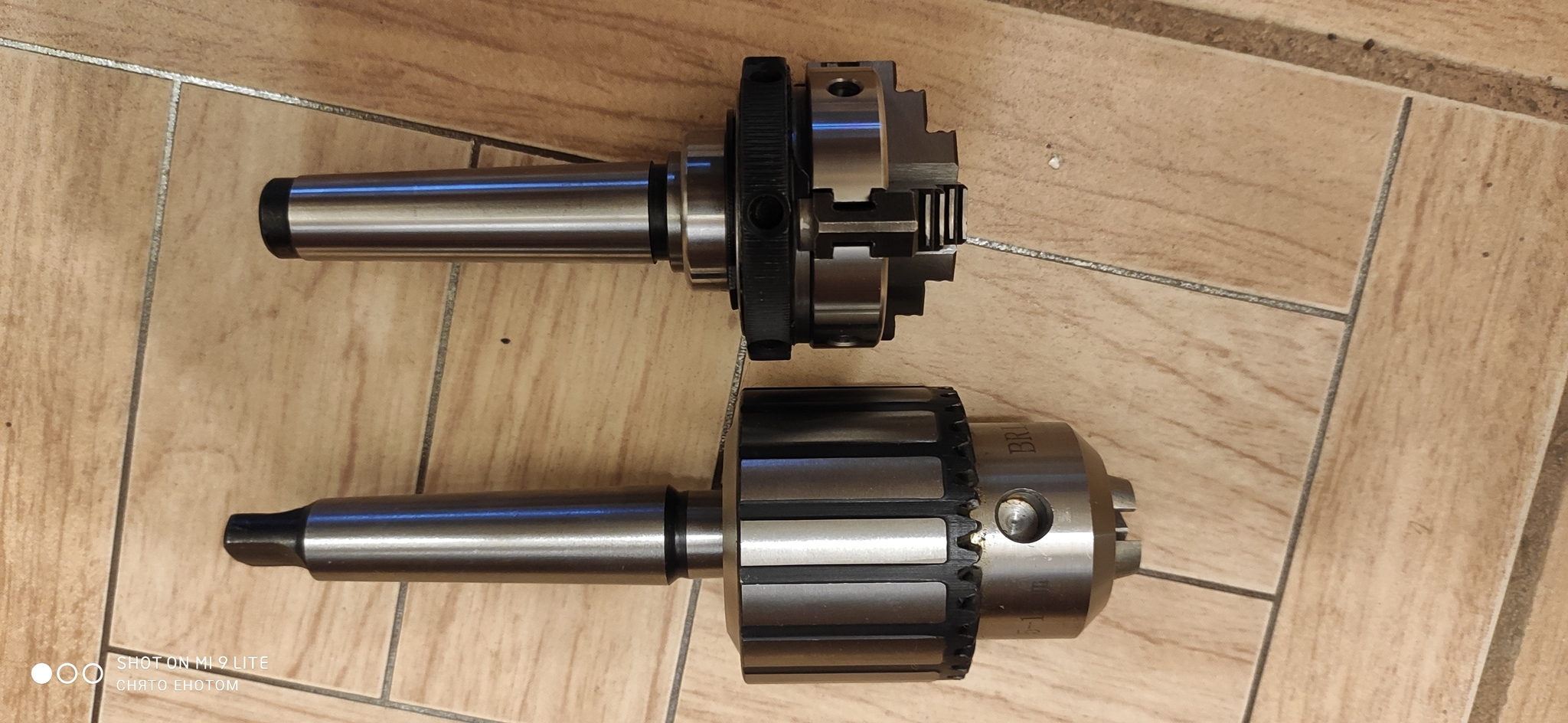

А вот инструмент для токарных работ должен быть под рукой постоянно. Я на скорую руку соорудил полочки для резцов и оснастки. Полочка, на которой разместились сверлильный патрон, вращающийся центр и прочие штуковины, сделана откидной. В противном случае, либо доставать оттуда оснастку неудобно, либо эта оснастка мешает закрыванию дверцы шкафа.

В навесном шкафу, над рабочим столом, расположились ящики со всякой всячиной, техническая библиотечка и его величество штангенрейсмас. Всё отсортировано определённым образом, чтобы легче было найти что-то нужное при необходимости.

В основании стола-верстака четыре отсека:

В правой части находятся выдвижные ящики, в первом из которых, в основном, хранятся многочисленные ручные инструменты. Этот ящик я разбил на секции, иначе инструмент очень быстро разлетается и перемешивается, и найти что-то нужное становится крайне непростой задачей.

Второй ящик — средней глубины. Тут хранятся, большей частью, небольшие боксы со всякой мелочёвкой.

Третий ящик — самый глубокий. В этом ящике хранятся большие боксы с крепёжкой, чемоданы с электроинструментом и коробка с кругляком. Ну какая же токарка без кругляка? =)

По соседству с этими ящиками разместилась импровизированная «серверная». Тут хранится системник, на который я делаю бекапы с рабочих компьютеров, а так же пишется видео с камеры наблюдения. В верхней части пропилено отверстие и установлен кулер для принудительной вентиляции, иначе в летнюю жару компьютер может и сгореть. Балкон раскаляется довольно сильно, потому что окна квартиры выходят на солнечную сторону дома. Так же, в этом отсеке находится бесперебойник для этого системника и блок питания для всяческих зарядных нужд.

Слева от рабочего стола, на подоконнике, находится наждак (или точило по-нашему) для заточки резцов, свёрл и прочих точильно-шлифовальных работ. Тут всё по классике: слева — алмаз, справа — камень. При необходимости довольно просто установить полировальный войлочный диск или, скажем, электрокорунд нужной зернистости.

Вторым удачнейшим решением в мастерской я считаю дополнительную выдвижную столешницу, которая выезжает из под основной столешницы рабочего стола. Во время канифольных дел, вроде пайки каких-то электронных компонентов, вырезания чего-то, или другой сидячей работы, эта столешница просто незаменима!

С самого начала мне было понятно, что эту столешницу надо как-то фиксировать в выдвинутом положении, иначе она постоянно будет уезжать обратно внутрь стола. В данный момент фиксирующие элементы (слева — упорно-скользящая направляющая, справа — опора с защёлкой) изготовлены из пластика, путём 3D-печати. Их жёсткости, конечно же, не достаточно, но прототип получился вполне рабочим. В дальнейшем я планирую изготовить эти детали из алюминия, т.к. в скором будущем, кроме токарной обработки, у меня появится возможность производить и обработку фрезерную.

Самые внимательные наверняка заметили непонятную круглую штуковину на столешнице под станком. Это основание слесарных тисков, которые я устанавливаю лишь при необходимости. В этом случае станок приходится смещать назад, ближе к шкафчику с инструментами. Не очень удобно, но это особенности работы в таком маленьком пространстве, как балкон. У меня уже есть мысли, как сделать этот процесс немного удобнее. Процесс развитя мастерской не остановить!

Справа от входной двери находится большой шкаф, в котором, в основном, хранятся вещи к мастерской отношения не имеющие.

Справделивости ради стоит сказать, что небольшую часть шкафа всё же занимает оснастка (вроде разрбранной сверлильной стойки, тисков (слесарных и станочных), поверочной плиты и запчастей для станка), а так же «циклон» для пылесоса (он на самой верхней полке), собранный мною по конструкции небезызвестного @advocateEgorov. Это воистину незаменимое устройство!

Терморегулятор тёплого пола находится при входе, слева.

После продолжительного времяпровождения за станком спина затекает и ноги устают. Немножко размяться позволяет турник, установленный над входом в мастерскую. К сожалению, мне ещё есть к чему стремиться в плане подтягиваний :)

На этом позвольте закончить своё повествование. Спасибо всем, кто дочитал до конца. Надеюсь вам было интересно, и те, кто ещё только задумывается над созданием своей мастерской, смогут почерпнуть из этого поста что-то интересное. А какие-то мои решения пригодятся в этом увлекательном созидательном процессе.

Если у вас возникли какие-то вопросы, или вы хотите, чтобы я о чём-то рассказал более подробно — пишите в комментариях. Постараюсь всем ответить.

С вами был Балконный Токарь.

Всегда следуйте за своей мечтой и будьте здоровы!
