Мотоблок Кутаиси «Супер-616» .8 Рычаг ВОМ
Приветствую!) Очередная запись, на этот раз нужно было что-то придумать с рычагом ВОМа, которого не было. Без него фрезу не включить и не выключить, найти что-то подобное подходящее по шлицам не смог, поэтому сделал так, как будет ниже на картинках:

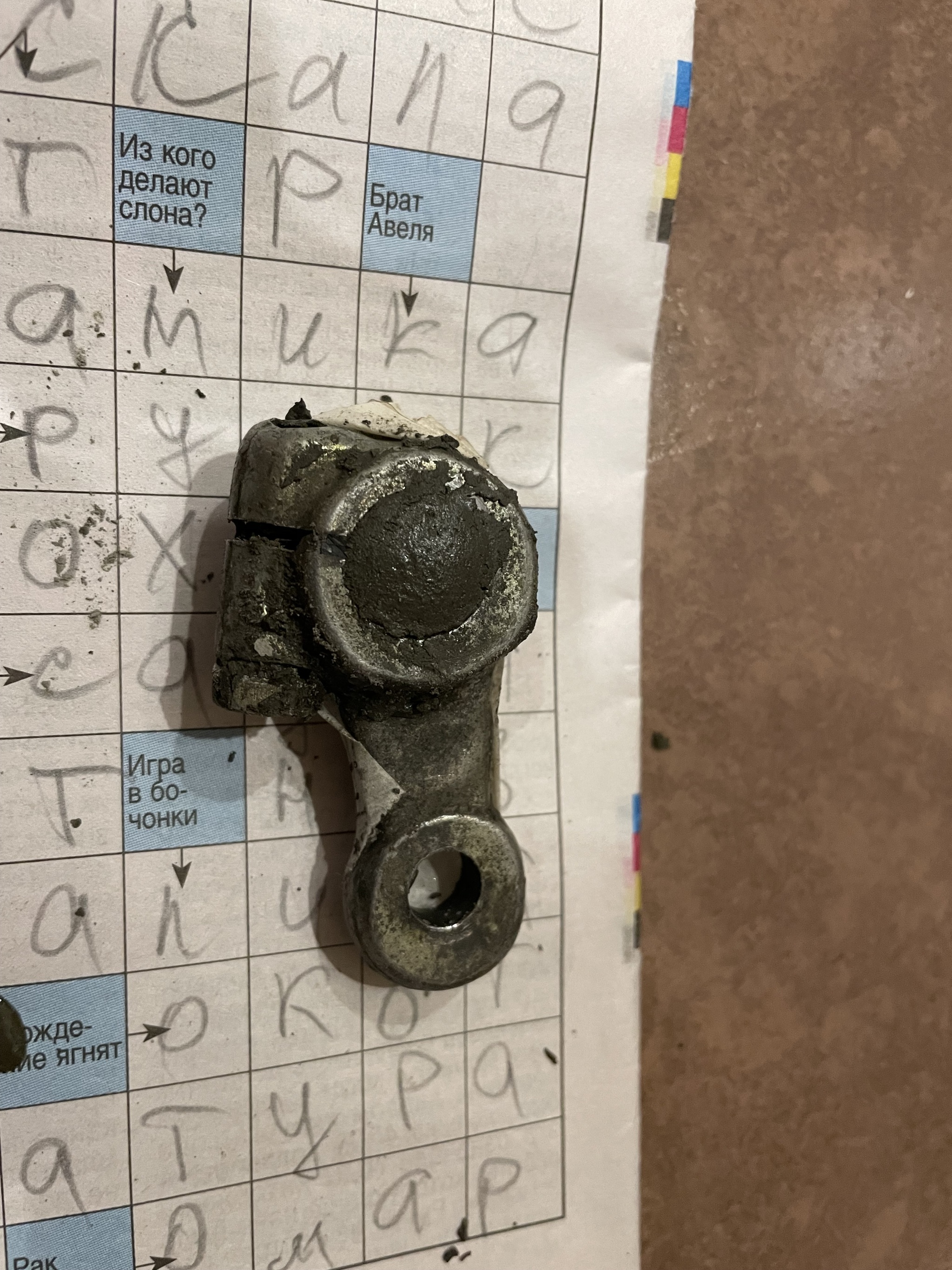

Рычажок переключателя скоростей
Решил сделать разъемную одноразовую литейную форму, самое важное шлицевая часть. Сделал смесь из цемента и жидкого стекла, заполнил внутреннюю поверхность рычага и высушил в духовке. После чего аккуратно выдавил.

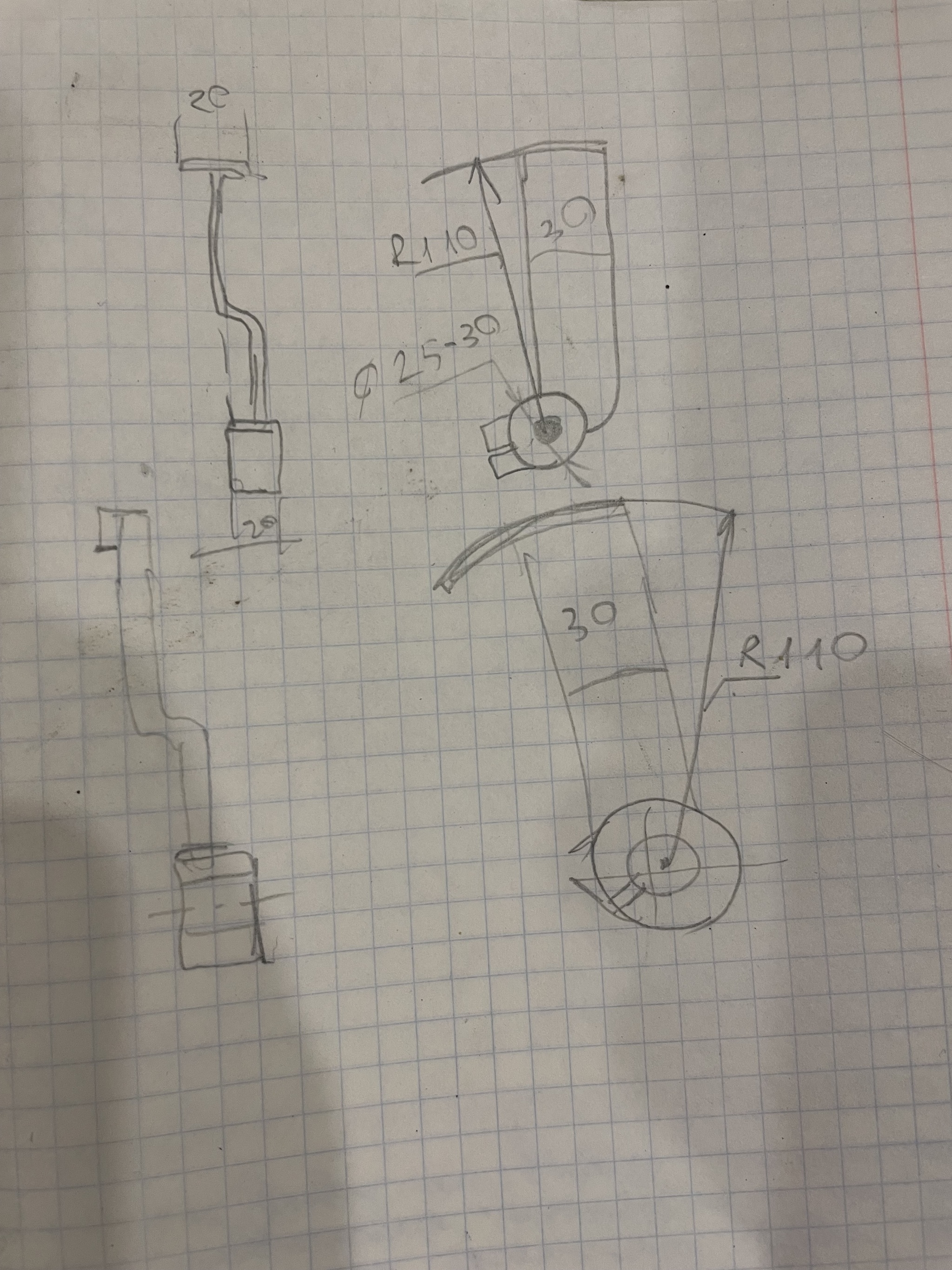

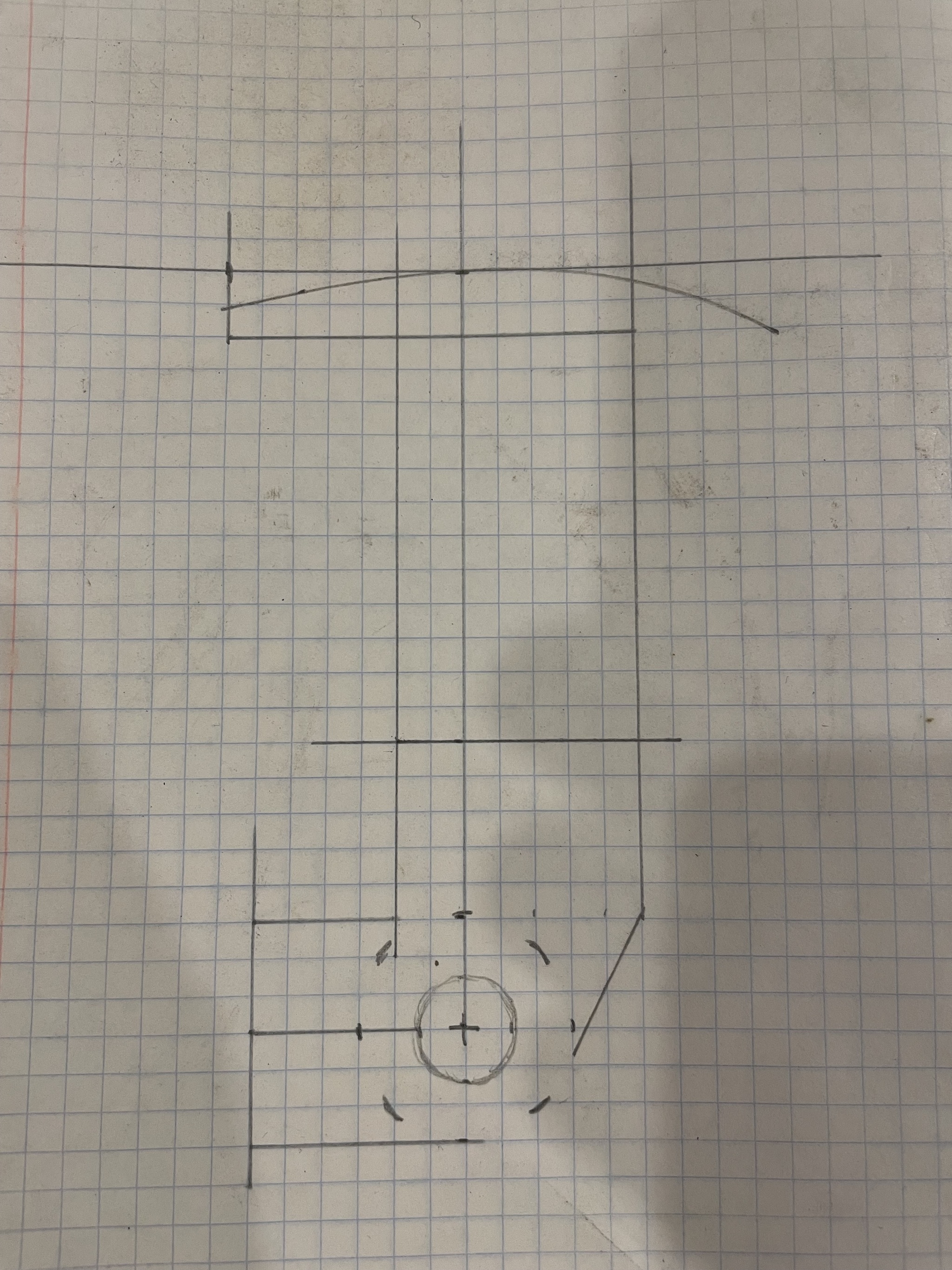

Потом по фотографиям с интернета прикинул размеры рычага и накидал эскизы:

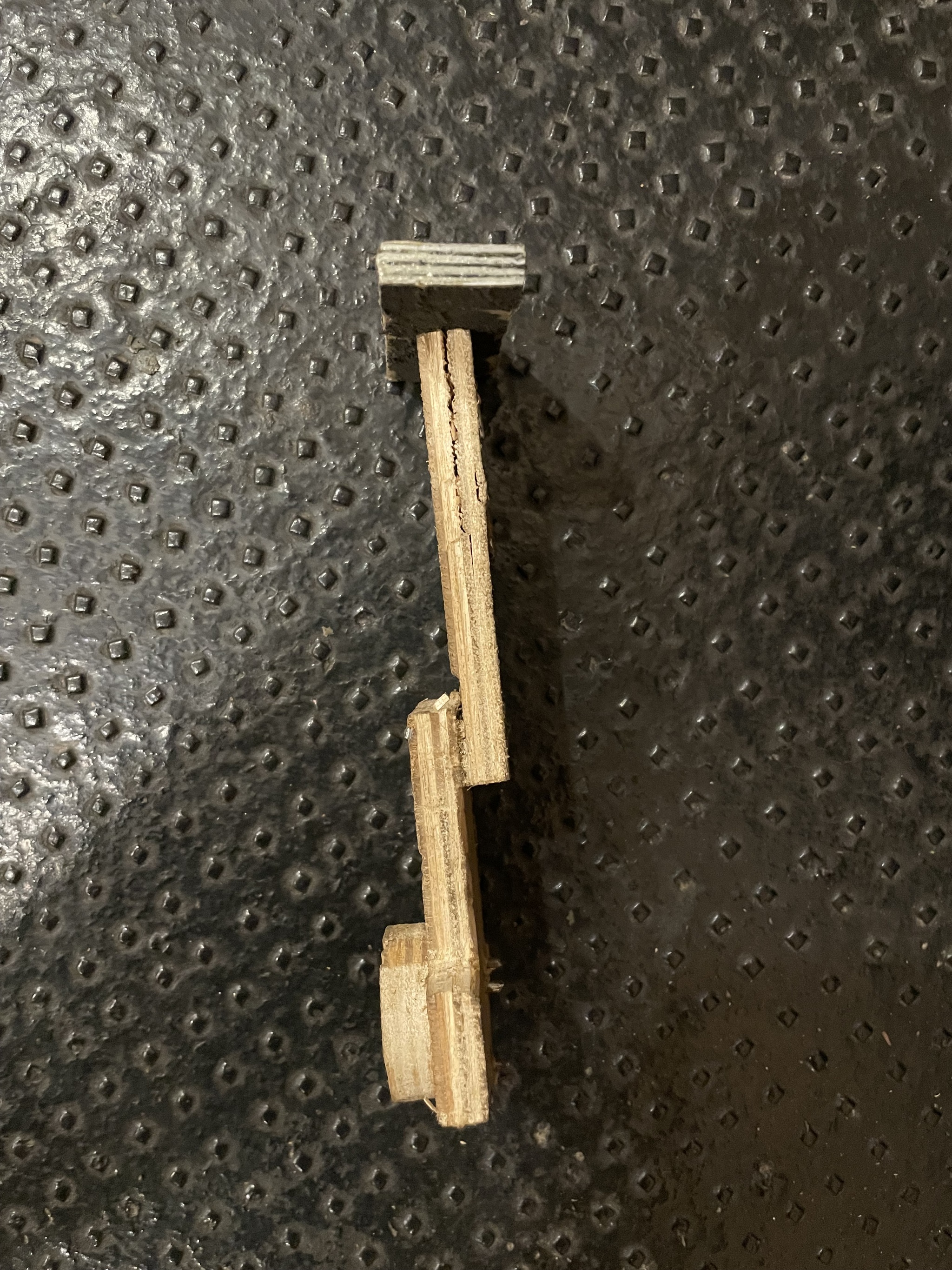

И сделал по ним деревянную мастер-модель, по-моему так она называется, как нас учили в универе по материаловедению.
Выглядит всрато, но терять время не хотел. Сбивал гвоздями, верх прибил из пвх пластин, из материала похожем на полог и склеил клеем.
Теперь самое муторное, изготовление опоки:

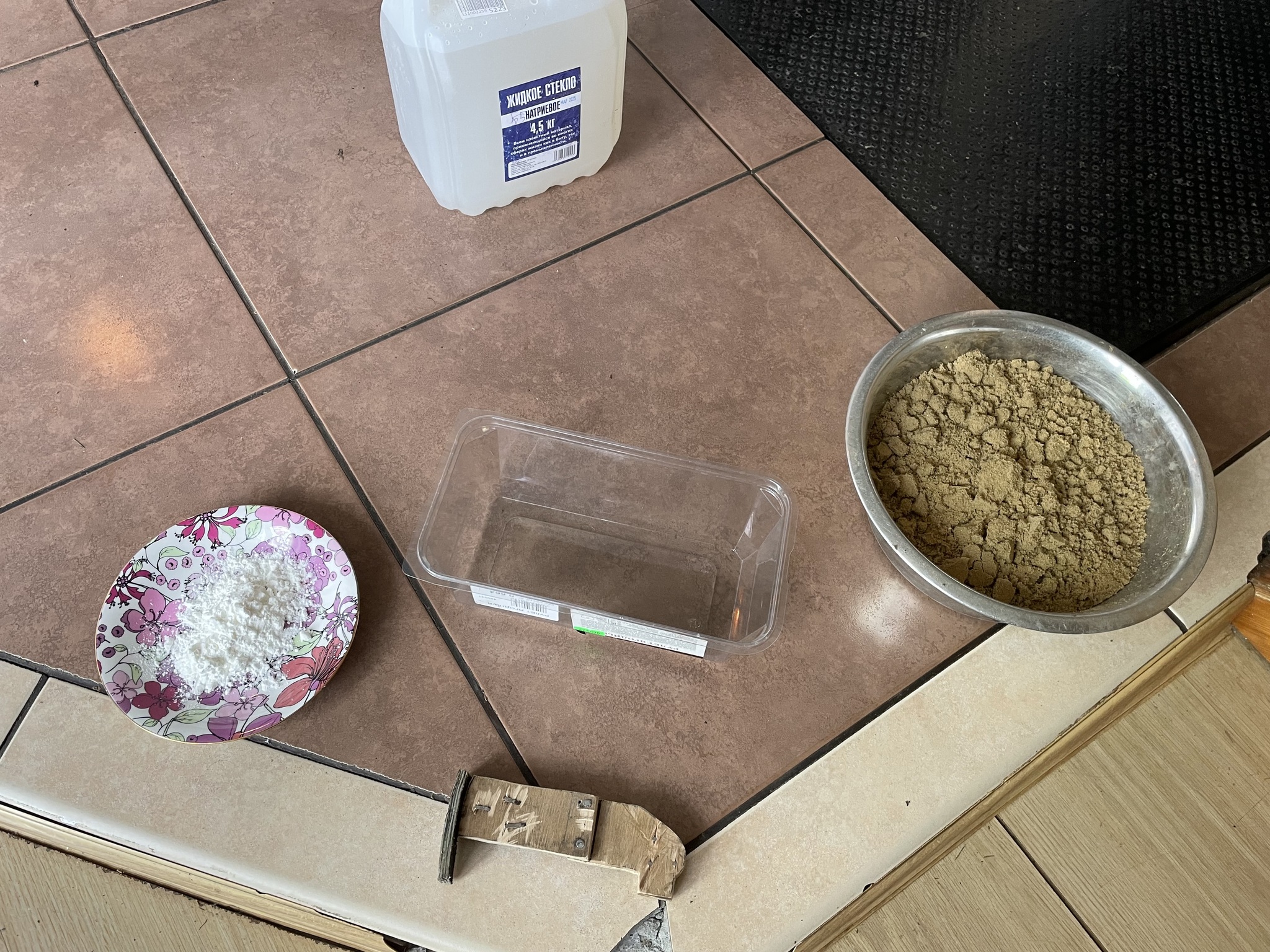

Крахмал, жидкое стекло и песок, ещё цемент не видно
Такая дичь получилась, внутри деревянная модель
Смысл такой, смесь цементной-песчано-жидкостеольную выкладывал в пластиковую емкость от торта, потом притромбовал на толщину сантиметра 2, потом клал модель, вокруг неё опять забивал пространство смесью, но так чтоб модель была заподлицо со слоем. Если не сделать слой заподлицо, то её после сушки хрен вытащишь.
Затем, просыпал крахмалом, он как разделитель, детской присыпки нет, талька тоже. Следом верхний слой той же смеси, так же плотно.

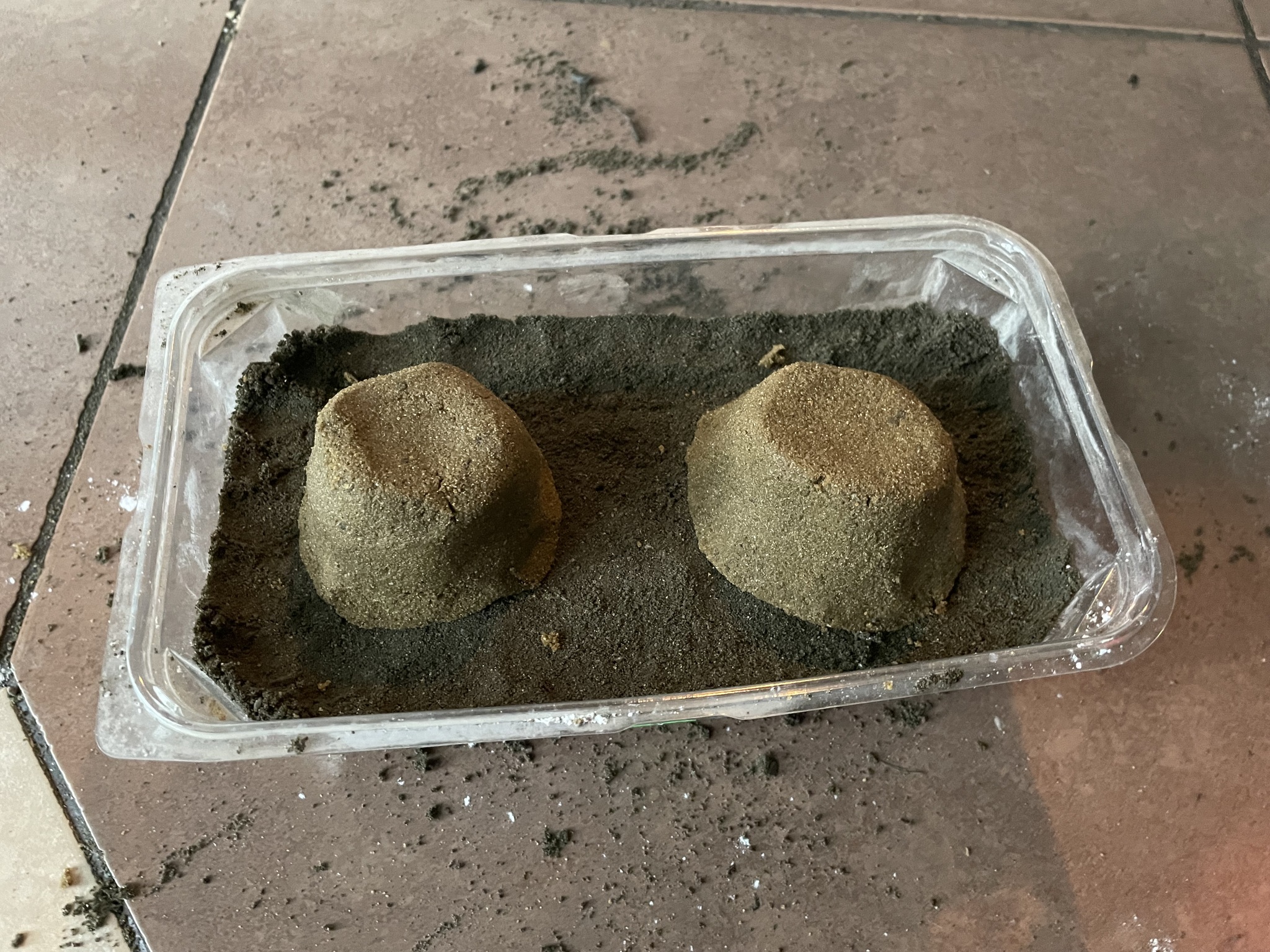

Желтые горбы на форме-это будущие литники. Их уже сделал из песка, так как цемент кончился, и приклеил на жидкое стекло
Этот пирог высушивал в духовке на 150 градусах два часа

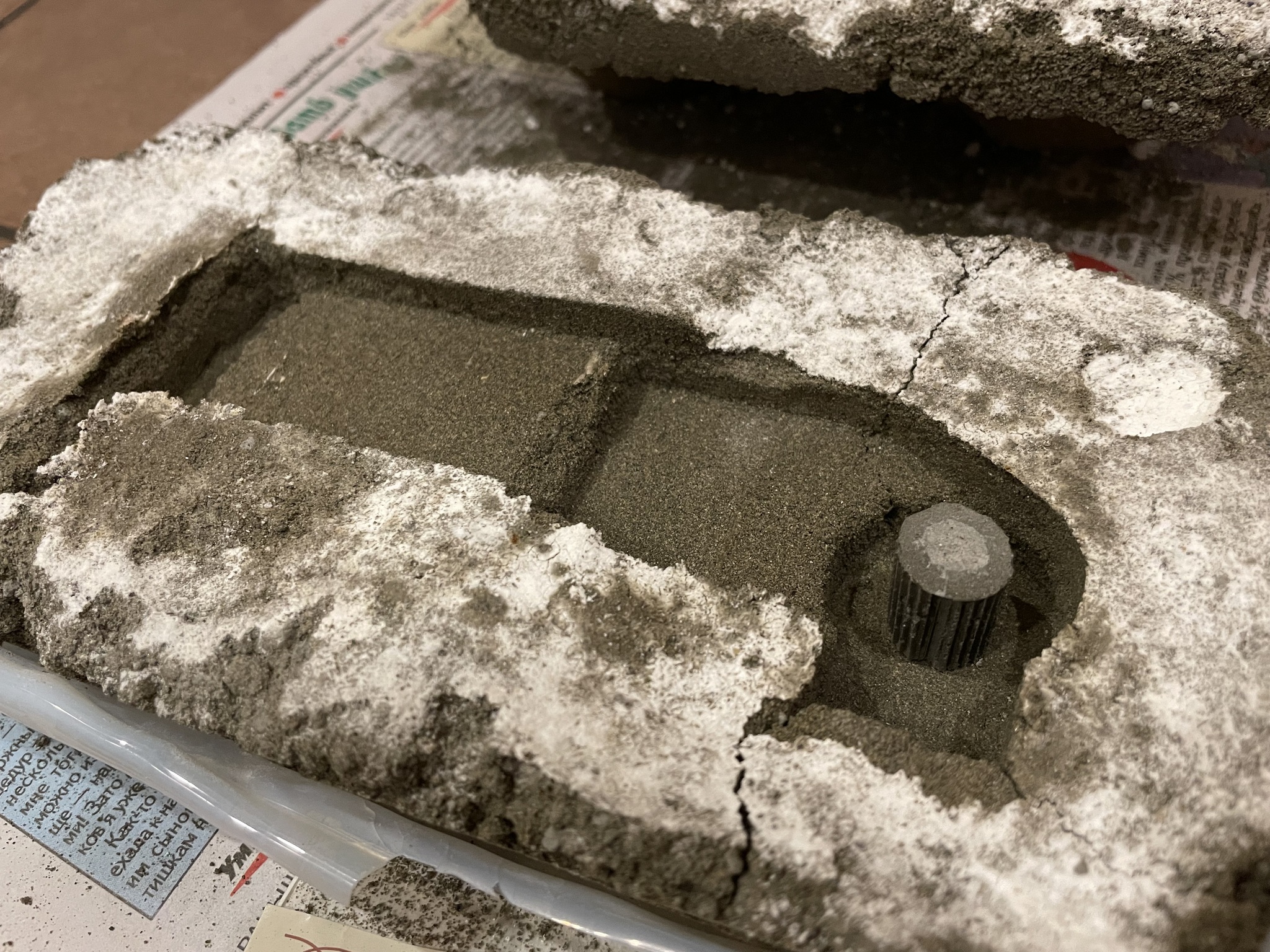

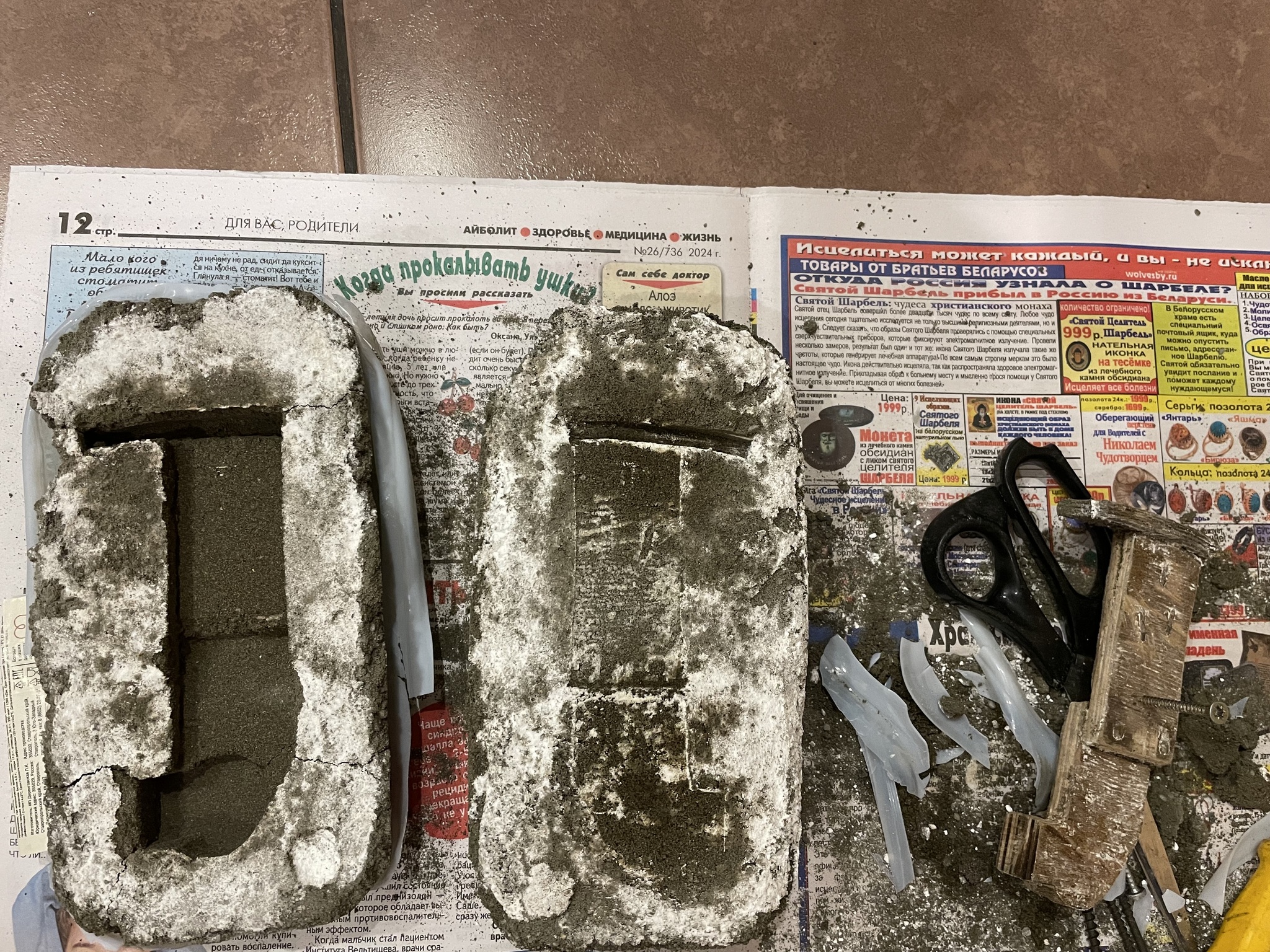

Потом вытащил эту выпечку и пытался располовинить, чтоб вытащить модель:
Верх снялся легко

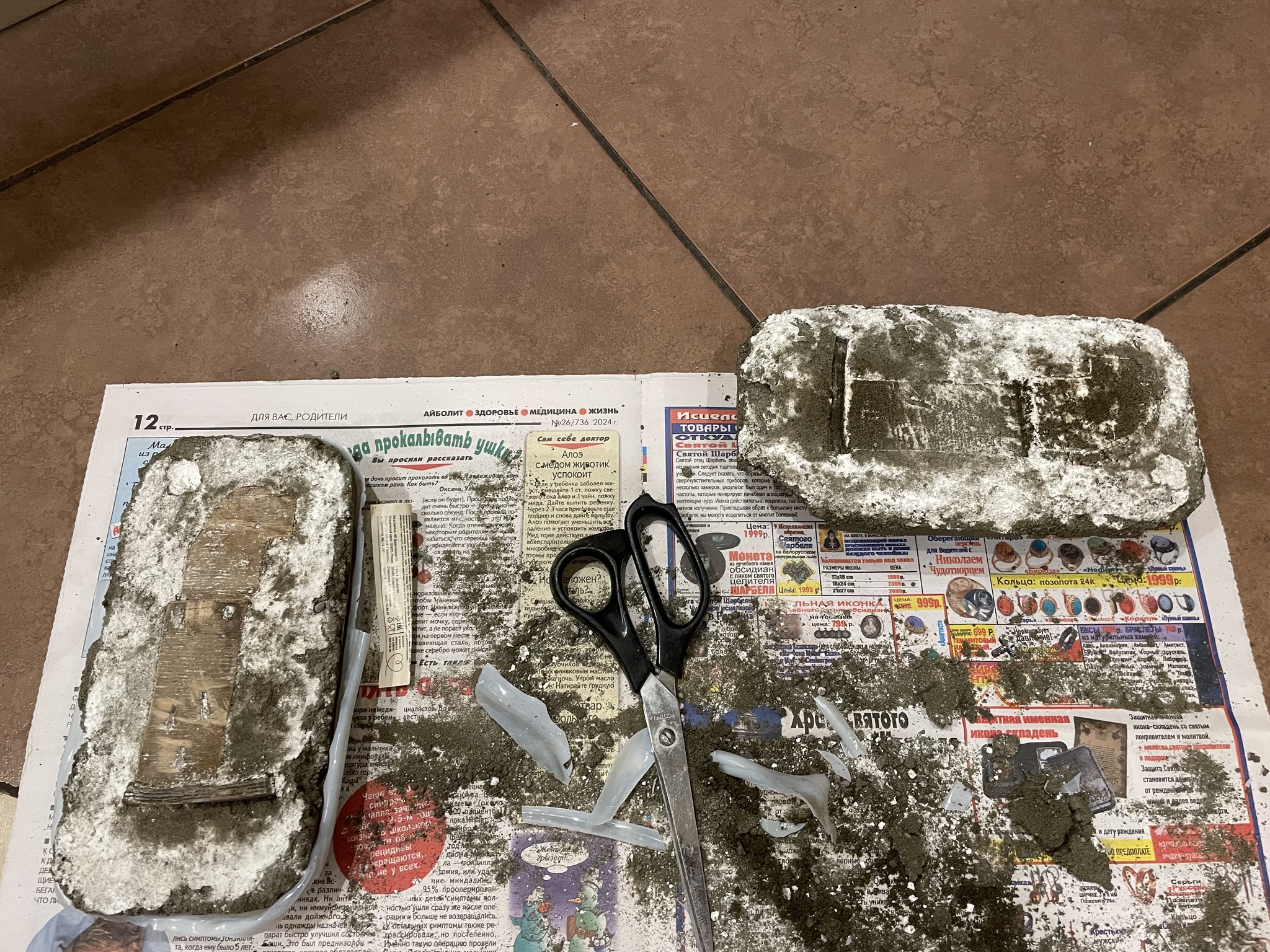

В модель вкручивал саморез, и за него вытащил. Нижняя часть конечно треснула, но ничего
Трещины в нижней части залил тем же жидким стеклом
Помните тот слепок шлицев? Клеем и его
Вот так

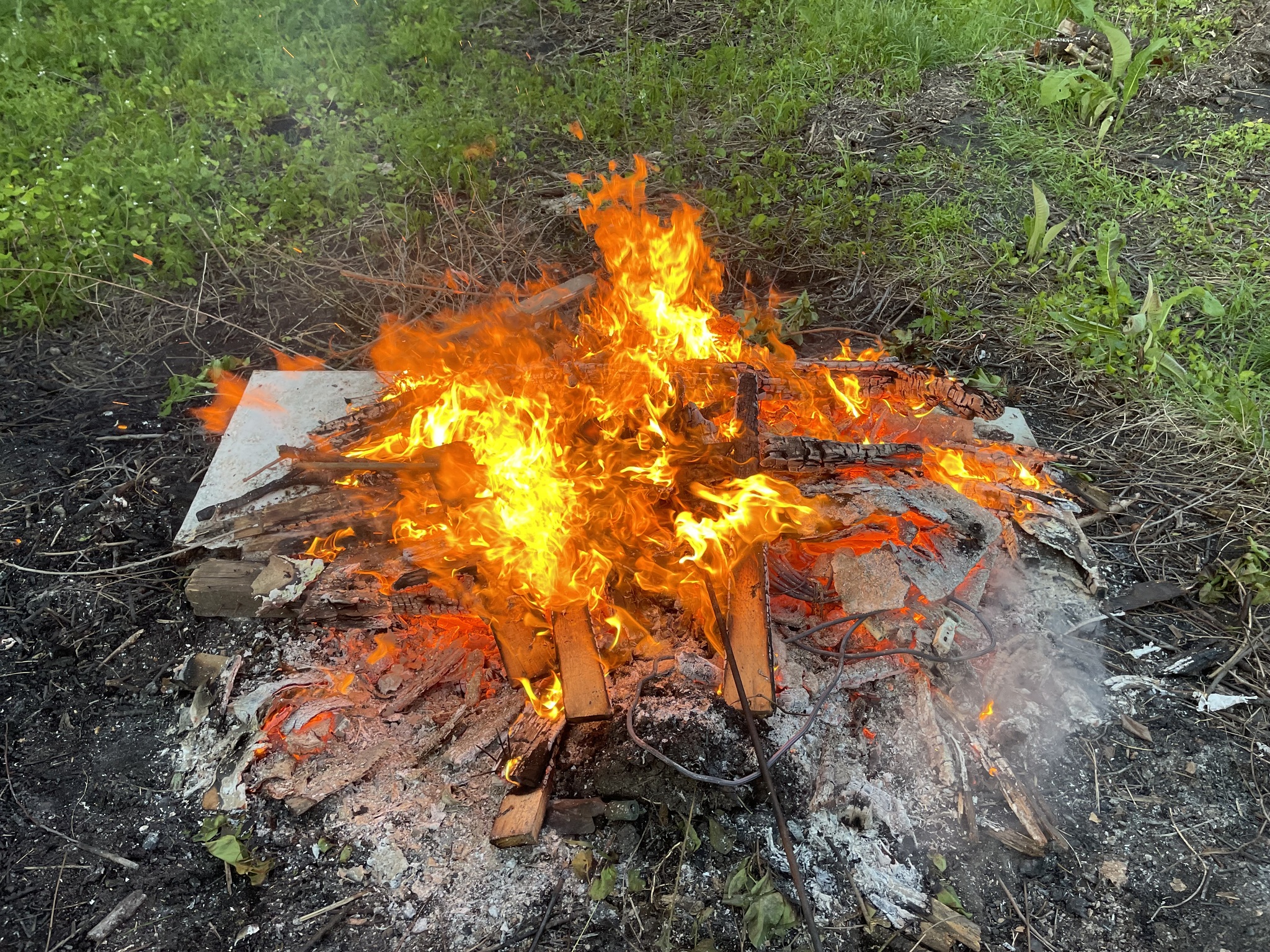

Потом просверлил отверстия в желтых горбах под литники и соединил форму воедино. Немного поискал алюминиевый лом и дрова. Или у кого муфельная печь, либо горн, это конечно ещё лучше. Но у меня было так:

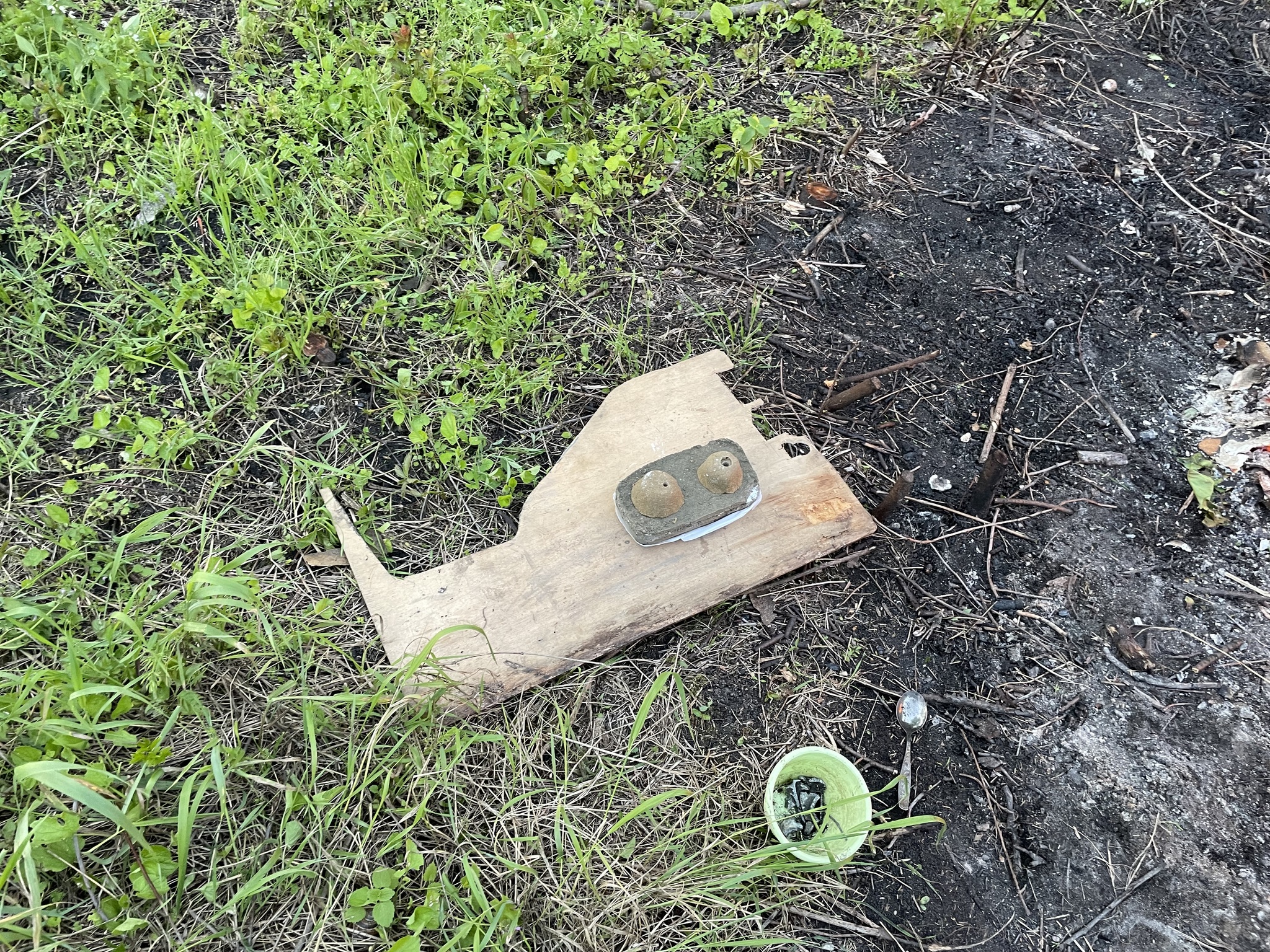

Форму держал рядом
Видно литники
Дождался расплавления сплава, снял шлак сверху и залил
Да, выглядит, как дичь

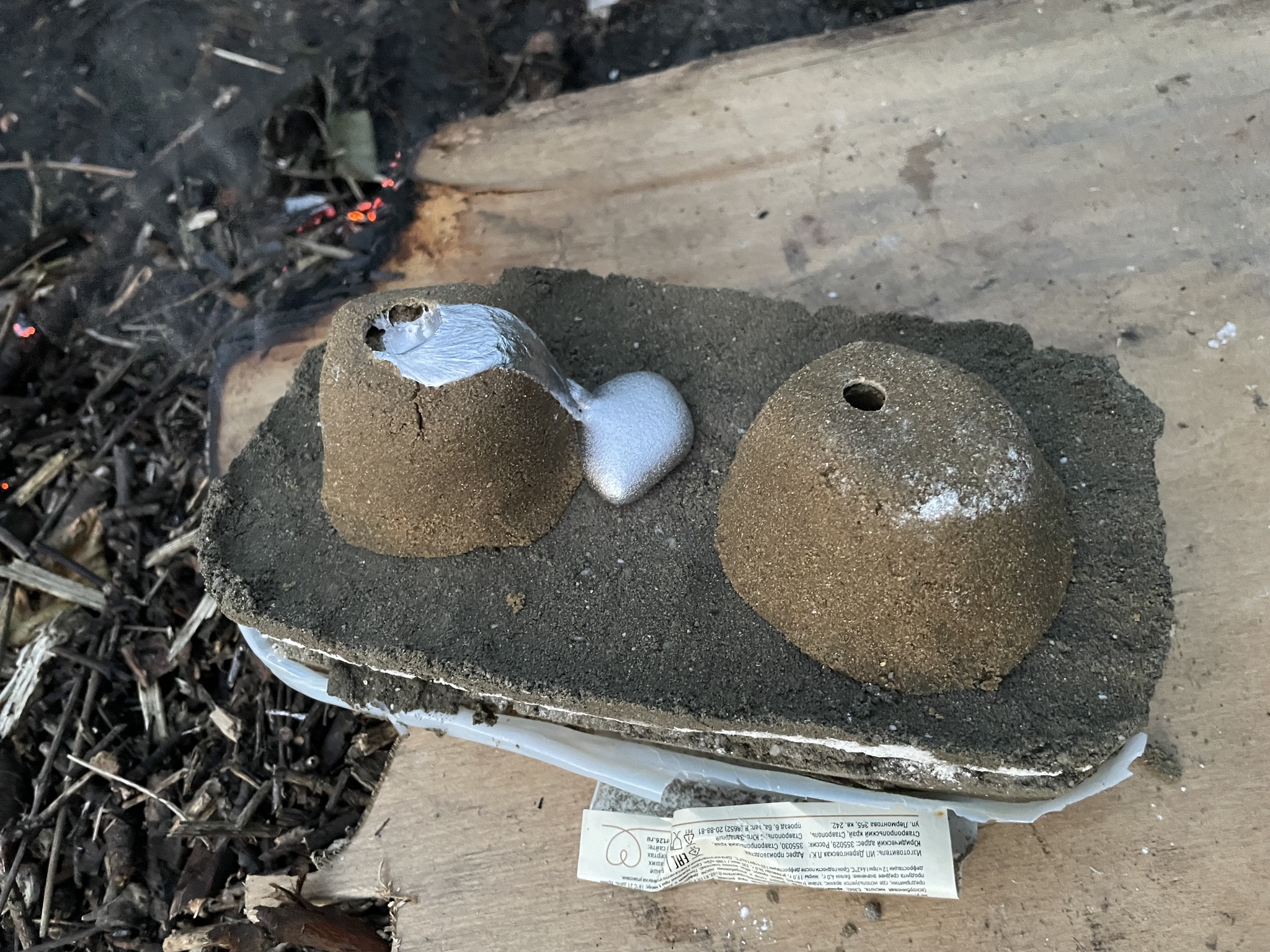

Когда залил, чет показалось, что расплава вообще мало было и там ничего не пролилось.
Но:

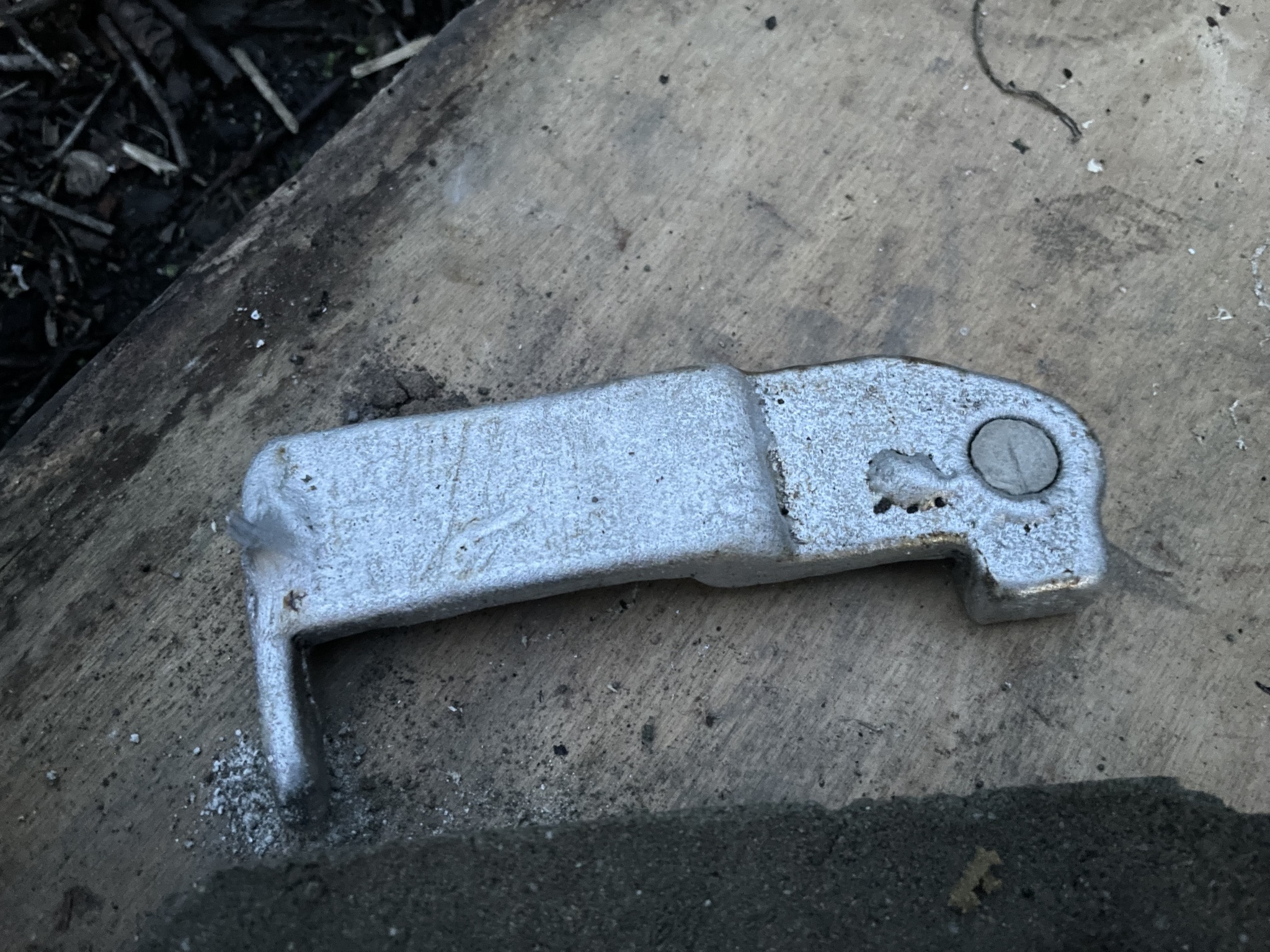

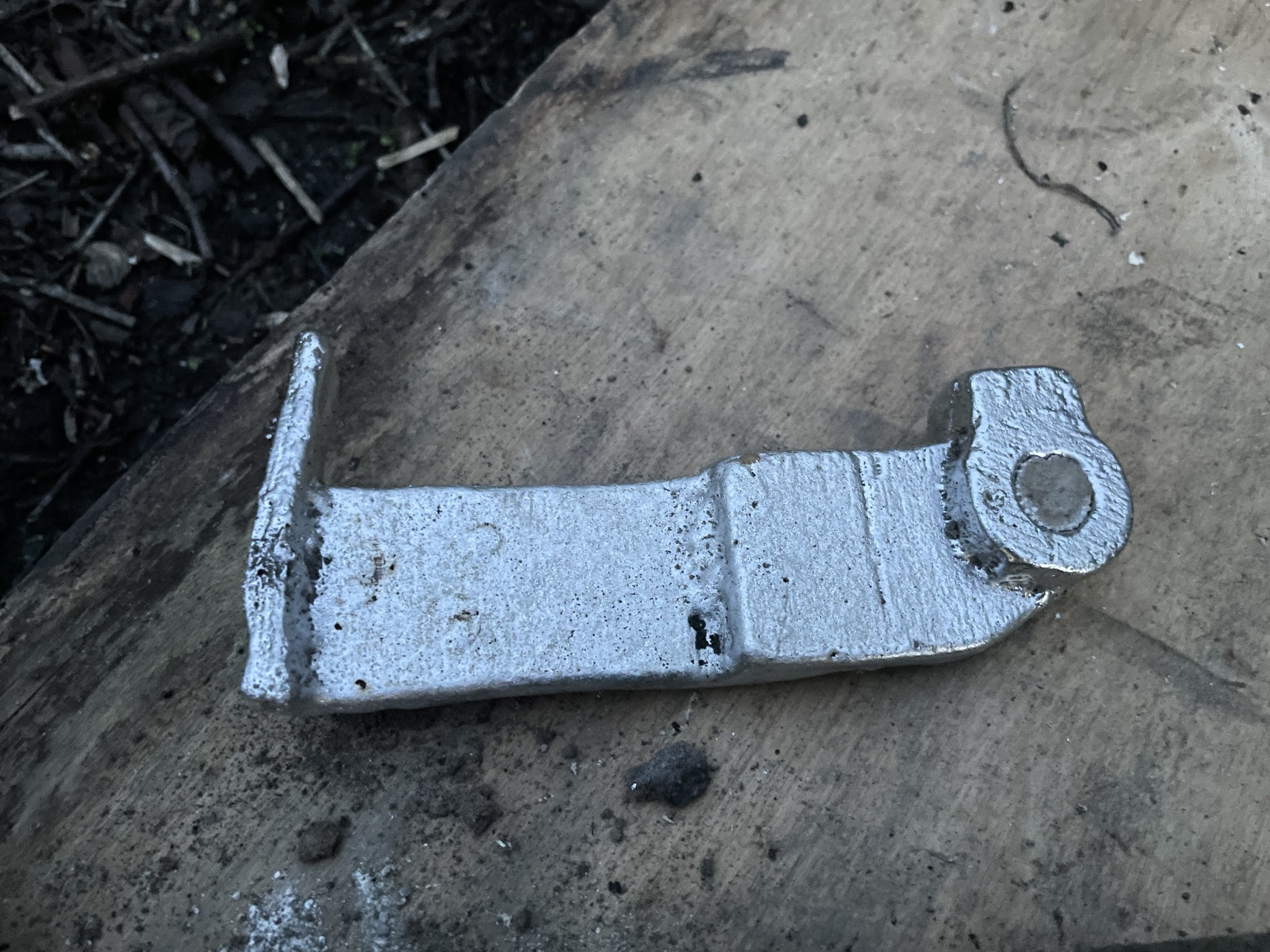

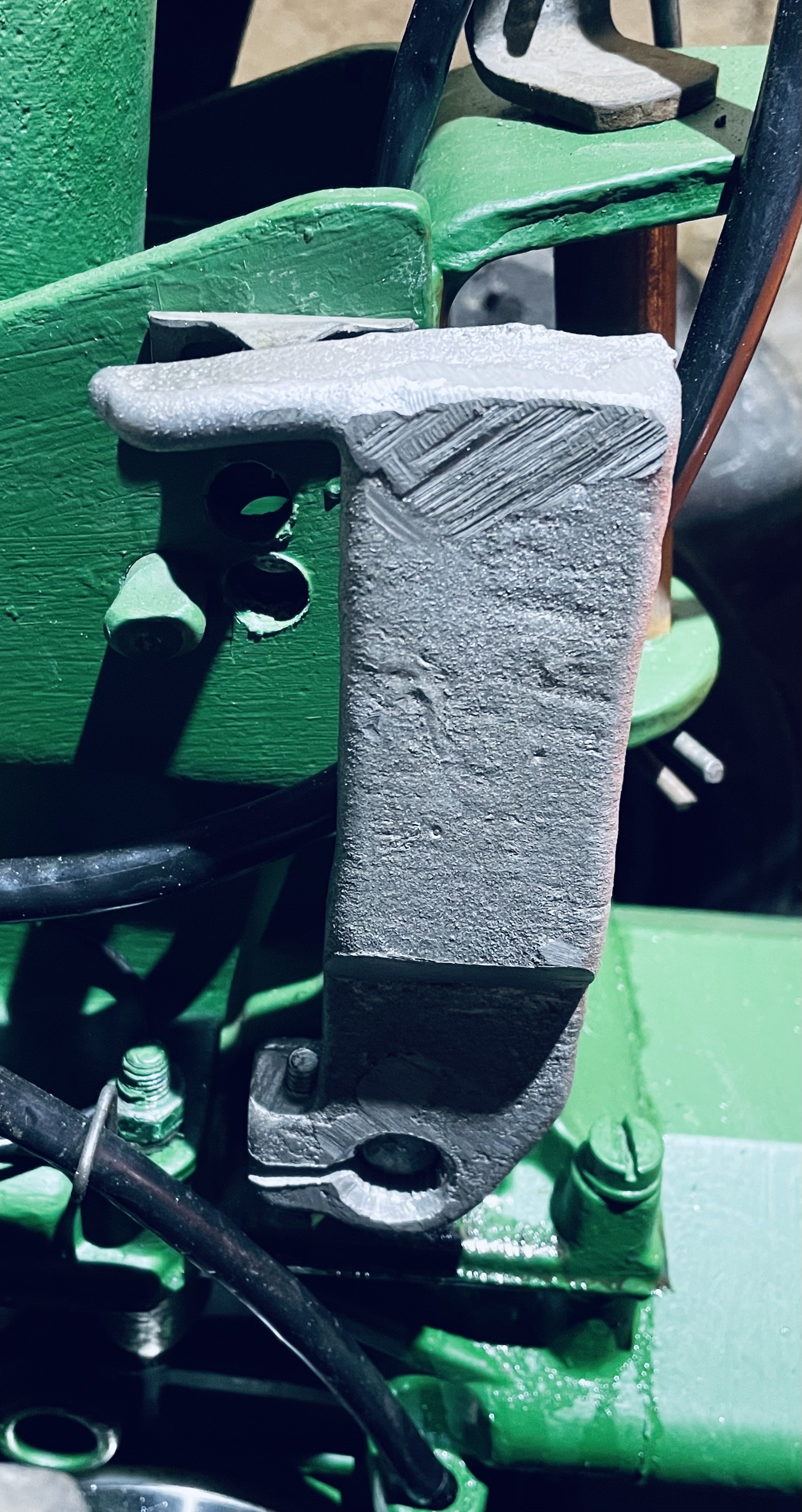

Разбив форму увидел вполне нормальную заготовку. Непролив только по верхней части.

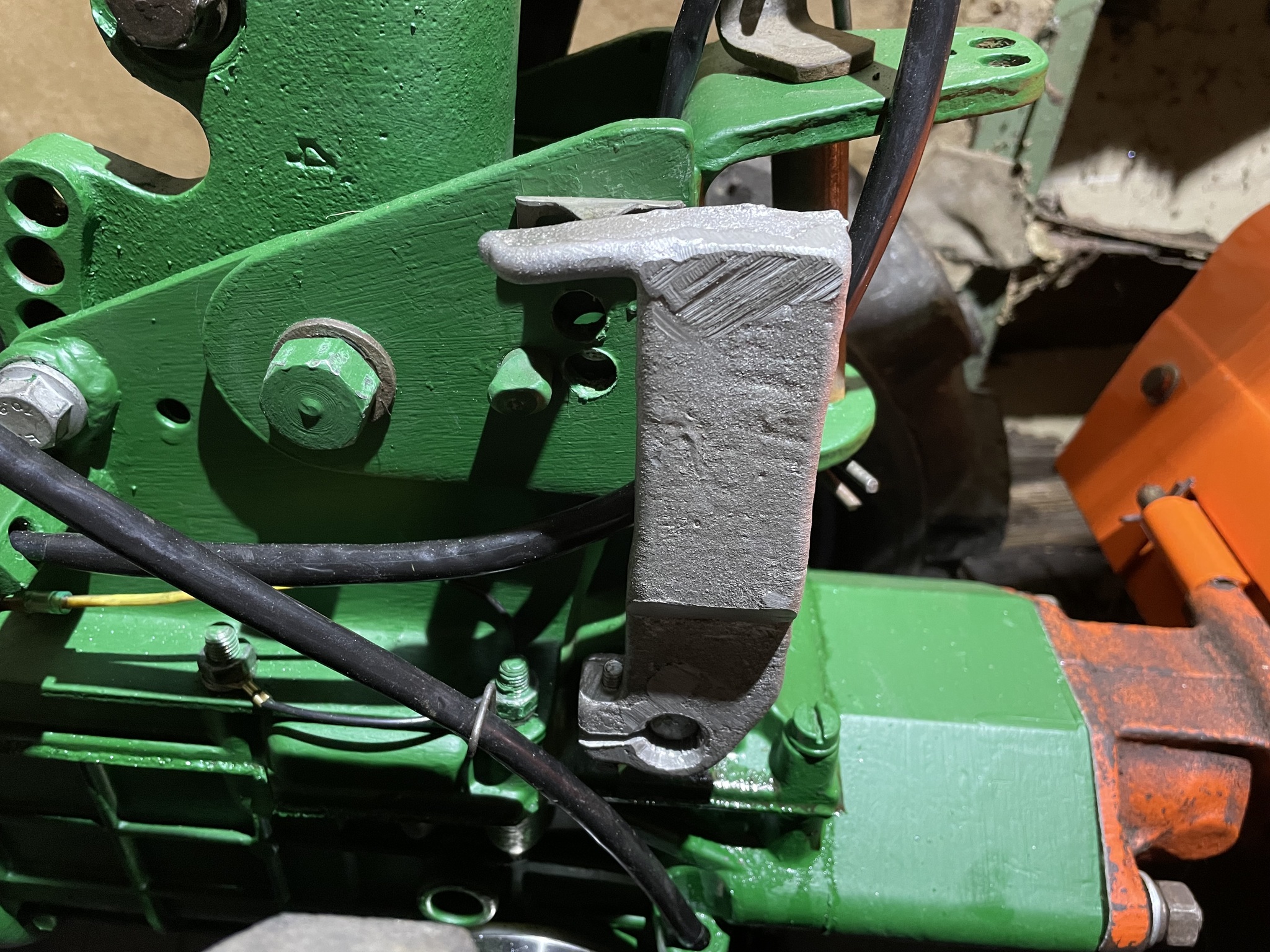

Обработал болгаркой. Со шлицам конечно же вышел косяк, на заводе шлицевые отверстия такого размера делают протяжкой, но у меня не производство, поэтому допиливал их надфилем, надевал на вал, потом снова. Заманался надфилем, взял полотно , им получше стало. Опять натягивал на шлицевой вал. Затем просверлил отверстие под болт, нарезал резьбу и установил.
Хочу сказать, что фрезу он даже так включает, потом допилю рычаг на руль.
Смесь из цемента и песка делал впервые, предыдущая из песка была крепче. Хочу как-нибудь сделать гипсовую форму.
В общем как-то так, всем удачи!
