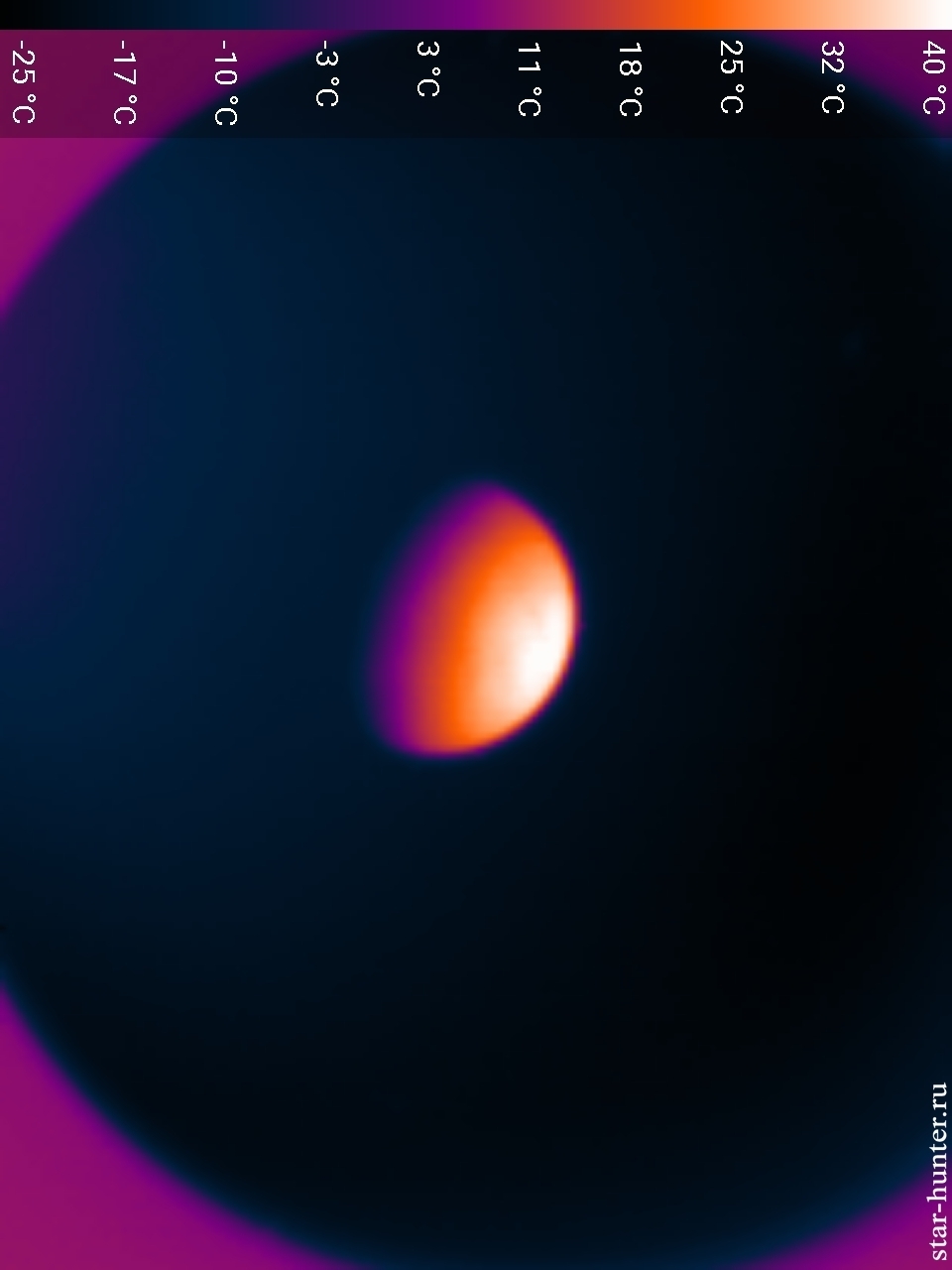

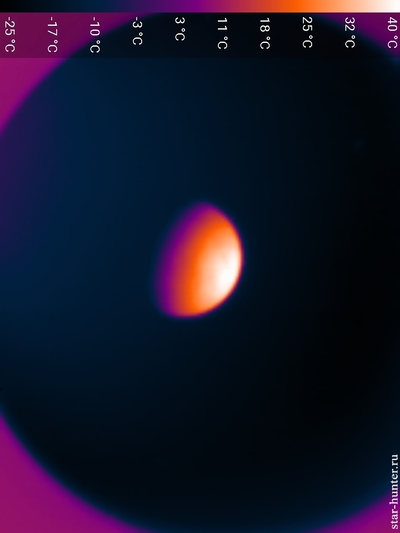

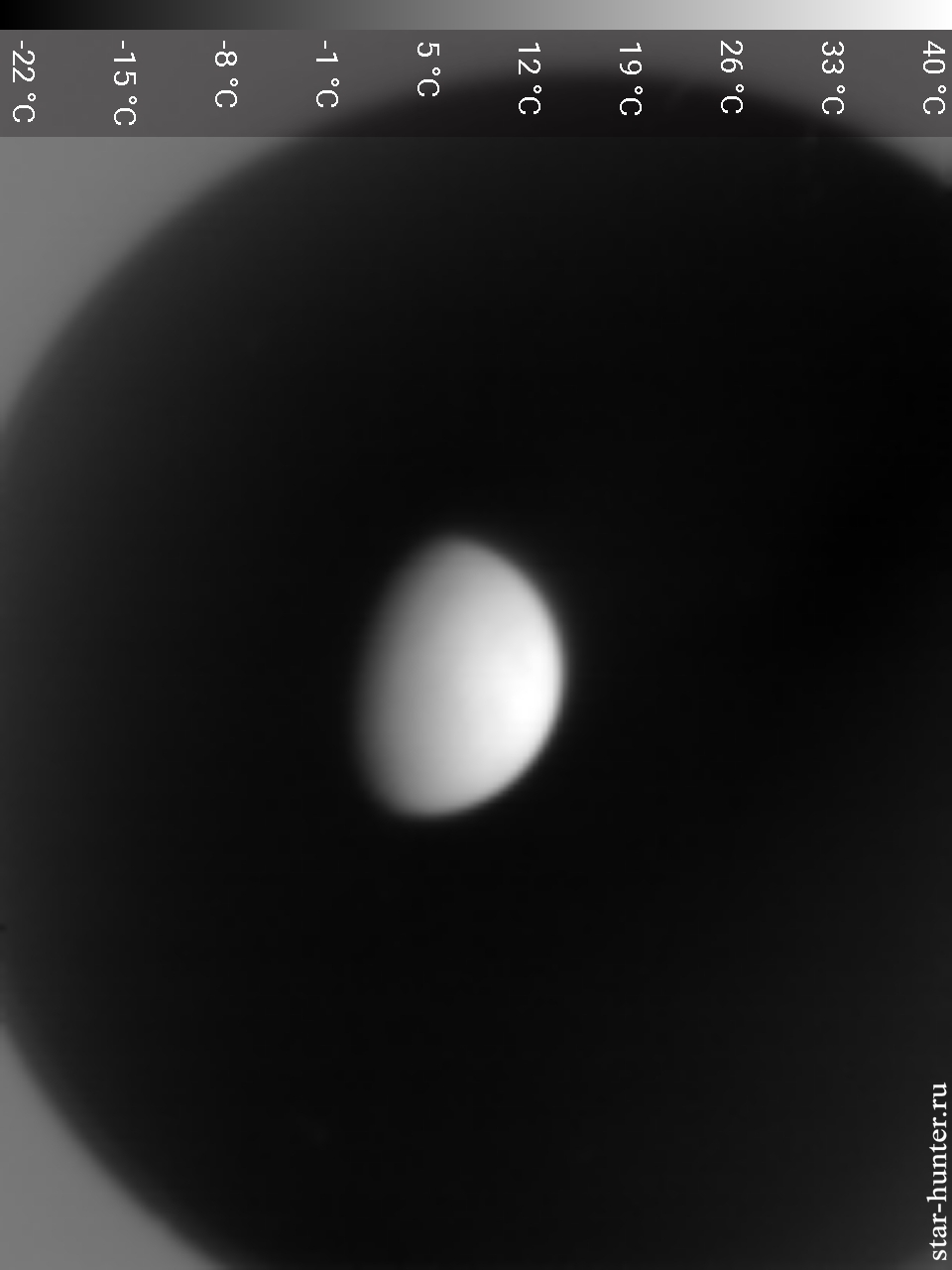

Луна через тепловизор, 24 декабря 2020 года
Оборудование:
-телескоп Sky-Watcher BKP1145
-монтировка Sky-Watcher AZ-GTi
-окуляр из двух ZnSe линз
-тепловизор Seek Thermal Compact.
Место съемки: Анапа, двор.
Мой космический Instagram: star.hunter

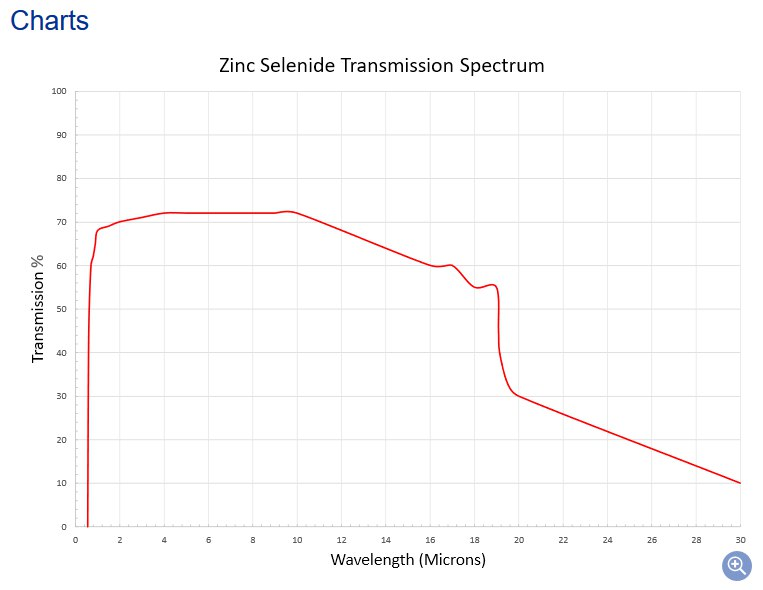

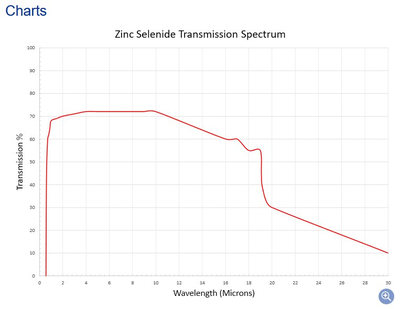

он и будет чушь показывать, тут важны еще три вещи: не зарезать апертуру самого тепловизора (что не так уж просто, особенно, если используешь линзы), выставить коэффициент пропускания линз на рабочей для тепловизора длине волны (зависит от состава и толщины. в моих девайсах 2,5 мм ZnSe дает пропускание, как на картинке) и выставить правильно степень черноты (emissivity) наблюдаемого объекта..
При этом отраженный от Луны свет имеет вовсе не спектр абсолютно черного тела. А твой девайс расчитывает температуру именно принимая спектр объекта за спектр АЧТ, домноженный на emissivity.
раскрыть ветку (1)
Это как у тебя получилось через стёкла и линзы телескопа? У тепловизора не просто так стекло из германия которое пропускает тепло.
Тепловизор не видит сквозь стекло, поскольку стекло не пропускает тепловое излучение, это, пожалуй, единственный способ надёжно спрятаться от тепловизора.
раскрыть ветку (1)
В телескопе - стеклянные зеркала с алюминиевым покрытием. Отражают не так хорошо, как золото, но всё же отражают.
В окуляре - линзы из селенида цинка, они пропускают и преломляют тепловое излучение.
показать ответы
Добрый день!
Я погуглил, и нашел вот такие инфракрасные модули
http://ru.dali-tech.com/products/---------------------------...
По идее, они позволяют снимать в прямом фокусе. Но при их цене (от 1000$) покупать наобум стремновато. Скажите пожалуйста, видно ли что-нибудь помимо Луны при такой съемке?
@StarHunter,
раскрыть ветку (1)
Здравствуйте. Интересные модули. Кроме Луны больше ничего не пробовал снимать, т.к. выдержка достаточно короткая. Пока я поглядываю на SWIR-камеру QHY990, но у нее диапазон другой.
показать ответы
на какую волну ИК настроен тепловизор, какой толщины было стекло, какой силы был источник ИК излучения, какой состав был стекла?
Что в итоге снял автор на тепловизор?
Все тут дохуя умные типа, а на вопросы эти так никто и не ответил.
раскрыть ветку (1)
1) От 7.5 до 14 мкм
2) Толщина двух стёкол - около 4-5 мм.
3) Стекло - селенид цинка (ZnSe).
4) Я уверен, что заснял Луну.
2) Толщина двух стёкол - около 4-5 мм.
3) Стекло - селенид цинка (ZnSe).
4) Я уверен, что заснял Луну.
показать ответы
В принципе можно сделать, материал есть (те же линзы с али), для полировки крокус или полирит наверное годится. Эх, мой станок для шлифовки/полировки линз в России остался. Но можно с нашими оптиками договориться. В атмосфере окно с 8 до 13 микрон имеется, если камера его берёт, то можно очень любопытные результаты по планетам получать.
раскрыть ветку (1)
Там всё не так просто. Ну и селенид цинка токсичен. Наверное, проще выловить объектив от другого тепловизора - он как раз короткофокусный.
показать ответы
То есть получился типа Плёссл для ИК? Ну да, точнее Рамсден. Вот прямо респекище тебе за изобретательность в поиске нового! А Венеру снимать не пробовал? Юпитер?
Еще очень интересно что множно по дипам получить.
раскрыть ветку (1)
Да, верно. Венеру давно уже не снимал - для неё хочу купить 1000 нм фильтр под камеру на 462 сенсоре, у него чуйка в ИК высокая. Планеты мелкие, для них надо короткофокусную ZnSe линзу, а их тяжело достать.
Seek Thermal можно подключить к компьютеру, есть даже софт для захвата картинки с тепловизора, однако надо разобраться с настройками. Не факт, что для дипов прокатит. И планеты под
показать ответы
Обалдеть! Очень интересны подробности про окуляр и где такой взять.
По дипскаям что-нибудь пробовали, есть ли длительная экспозиция у камеры?
раскрыть ветку (1)
Две линзы из селенида цинка, фокусное расстояние каждой линзы 38.1 мм, диаметр 20 мм.
https://aliexpress.ru/item/Cloudray-China-CO2-ZnSe-Focus-Len...
Линзы вставил в оправы от светофильтров, выпуклыми сторонами друг к другу, затем вкрутил в юбку окуляра с двух сторон - получился простой рамдсен.
