Линейный двигатель модели "ТяниТолкай-01". Начало.

Все мы в детстве пуляли гвоздем через катушку. Не самое интеллектуальное занятие, но завораживало крайне.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

Надо сказать, что занятие это развивало умение и отвагу, а так же смекалку. Благодаря этой смекалке я сегодня покажу как сделать из палок и желудей подручных материалов двигатель линейного движения. Забегая вперед, планирую на него поставить пильное полотно и аккумуляторы. Крошечная, пусть и дохлая, электроножовка мне как раз и нужна была в хозяйстве.

Расскажу не до конца, потому что материал получился, внезапно, жирный такой. Будет вторая часть. Ну, и надо ли говорить что я целых три дня сушила эпоксидку строила это чудо инженерной мысли.

Про катушки индуктивности и как они работают рассказывать не буду, кто не знает в процессе все поймет, сразу перейду к приципиальной схеме.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

Не? Ну вы видали колллектор? Сама офигела, когда мне пришло в голову сделать все на механической развязке, а не каких-то там ШИМ. Суть в том, что в обесточенном состоянии якорь выбрасывается пружиной так, что цепь замкнута. Это, ясное дело, приводит переводу положения в разомкнутое. На колу мочало, начинай сначала.

"Что же ты не бежишь патентовать?": спросит внимательный читатель. Скорее всего уже до меня все придумали. Каждый бензонасос примерно так и выглядит. Это сейчас они умные, а при Сталине так и делали, поди. Хотя схем всего этого я в интернетах не нашла. Не любят нашего брата :(

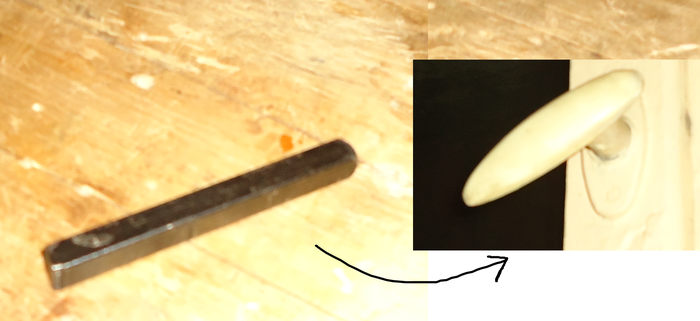

Начнем с создания ротора якоря. А для этого нам понадобится вал шток. Вот она моя красавица!

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

Херовина от оконной фурнитуры. Почему-то мне это показалось классным. Теперь надо ее запазовать, чтобы катушка туда легла.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

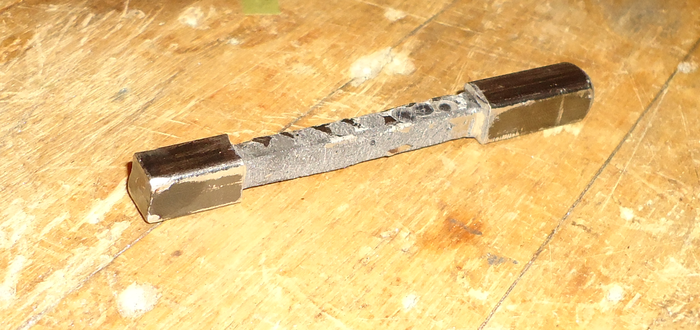

Опилочки мы не выкидываем. Это особая волшебная пыльца для борьбы с токами Фуко. Собственно ради этого всего мы и высверливаем "лесенкой" теперь посадочное место катушки.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

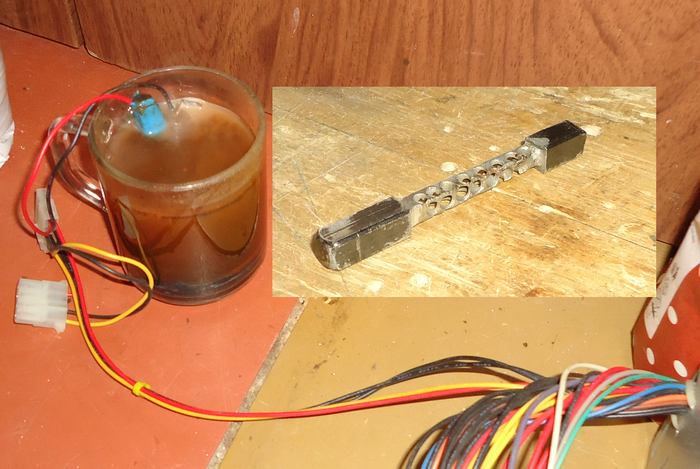

Мне все это не понравилось, не аккуратно и отправила я ее травиться, спрятав под изоленту рабочие части

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

Че? Криво вышло? Ни-фи-га. Это имитация сот арктического шершня. Насекомого, которое создает ульи, которые не могут раздавить даже половина всех Ньютонов с пляжа Омаха.

Пошутили и будет. Внимательный читатель опять спросит: "какие еще токи Фуко в этой комариной пипирке?" Я и сама долго задавалась этим вопросом. Но мы же обкатываем технологию! Вдруг в следующий раз я возьму рельсу?

Осталось все это великолепие залить нашим чудесным эрзац-ферритом. Вы не знали что таки русские уже научились делать феррит в постапокалиптических условиях. Записываем бабушкин рецепт:


1. Одна часть эпоксидной смолы "Хват" (У нее дурацкое название, и она розовая. Всегда ее беру. Не реклама, отвечаю.)

2. Две части железных опилок.

3. По вкусу тонер для лазерного принтера. Не более одной части.

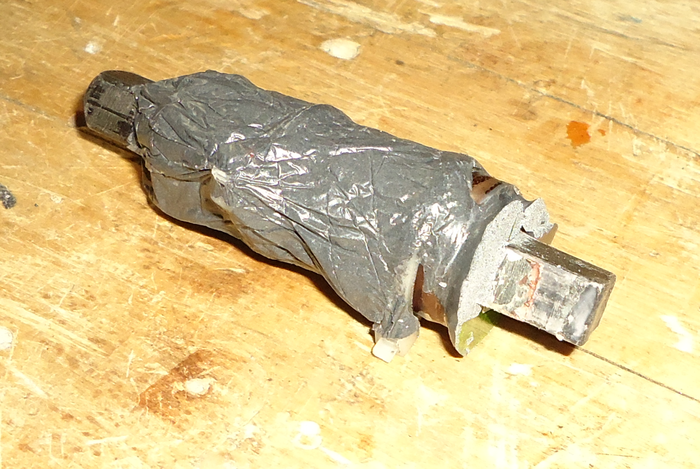

В итоге получается эпичная замазка с магнитомягкими свойствами. Вот ей и будем набивать сердечник...

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

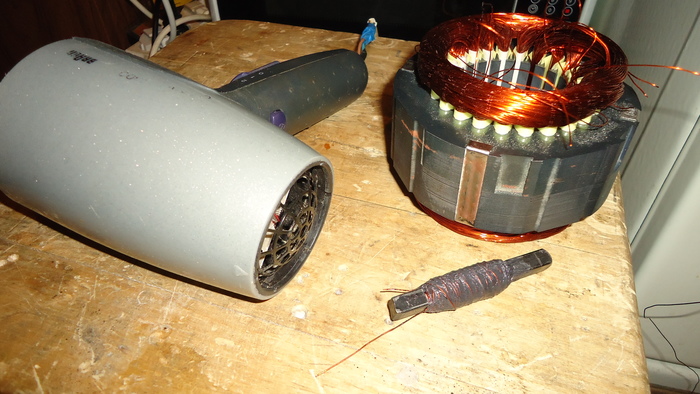

В итоге я увлеклась и все это великолепие стало походить на перепревшую какашку

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост
Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост
Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

О, что это такое появилось? Ламели. Выковыряла медную фольгу из погоревшего транса от не менее погоревшего ноутбука. Время в принципе провести работу над ошибками:


* совет номер один - число пи идет нахуй. Радиус каркаса увеличивается со слоями, а если мотать хреново, то так вообще. Используйте проги типа Coil32

* совет номер два - не используйте разводной ключ как штангенциркуль. Никогда.

* ламели лучше развернуть пайкой внутрь или даже заранее подумать, что им нужно место для "ножек". Но заранее думать - это для про.


В итоге мы имеем катушку с ВТРОЕ больше расчетного сопротивлением. Я не знаю как, не надо спрашивать. Видимо провод был тоньше задуманного. А именно там вышло ровно три ома. Витков я еще и не домотала 50 штук из-за застрявшей проволоки, в надежде докинуть их на статор. Хрен с ним, в конце концов можно повысить напругу :)

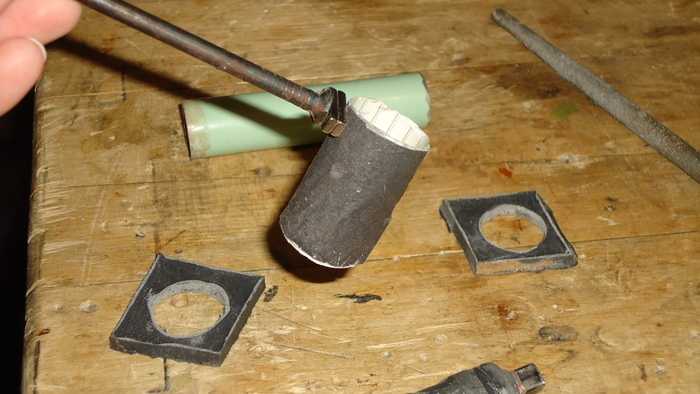

Собственно к изготовлению статора и переходим. Обточив якорь на цилиндр, я вдруг выяснила, что он идеально влезает в обрезок трубы, которой я сердцевины у яблок вырезаю. Подфартило ее найти прямо вот рядом. Так что дальше я лично буду плясать от нее, а уж если кто-то больной на голову будет повторять, то рекомендую сразу по размеру якоря сделать трубку хотя бы из бумаги, пропитанной ПВА. Сразу меньше мороки.


Для статора нам нужен тоже сердечник. Начнем с отливки щек магнитопровода.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

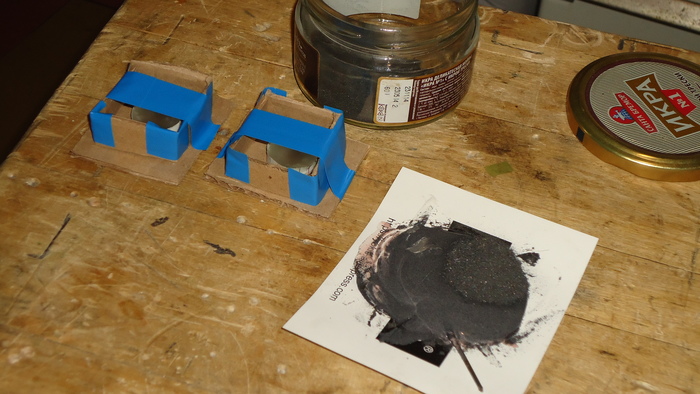

Готовим формы с бумажными шайбочками под размер каркаса катушки. Я в них залила парафин, чтобы не убегали с центра. После просушки получаем вот такие запчасти.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

Обязательно найдется умник который скажет что все это не работает. Работает еще как! Даешь магнитомягкий пластик народу! Ну и окончанием сегодняшнего повествования будет изготовление самого статора.

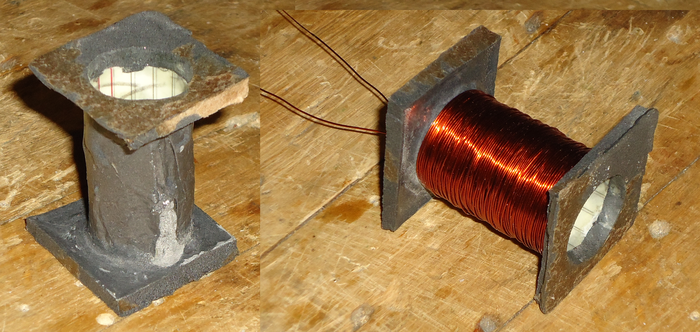

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

Тут я проебалась с расчетами еще раз, и вместо трех омов(как на якоре) намотала 2.7ом. Кто умный, может за меня порадоваться: мощность потребления данного мотора при запитке от 12В составит красиво 25 ватт. По-моему не плохо для таких размеров.


Осталось замкнуть магнитопровод и мыслить позитивно.

Линейный двигатель модели "ТяниТолкай-01". Начало. Рукоделие с процессом, Двигатель, Модели, Своими руками, Рукожоп, Бессмысленность, Длиннопост

До следующего выпуска "поделки на табуретке" считанные дни, так что жди. Пиши в комментах думаешь заработает или нет, и чего не хватает.
