Индикатор высоты установки токарного резца
В токарном деле очень важно правильно выставить высоту токарного резца относительно центра. Обычно выставляется или точно на центр или на 0,1мм ниже центра. При внутреннем точении наоборот, можно выставить чуть выше.
Спасибо товарищу @Taboo88 за то, что напомнил о такой прекрасной приспособе, помогающей быстрее выставить токарный резец на нужную высоту.

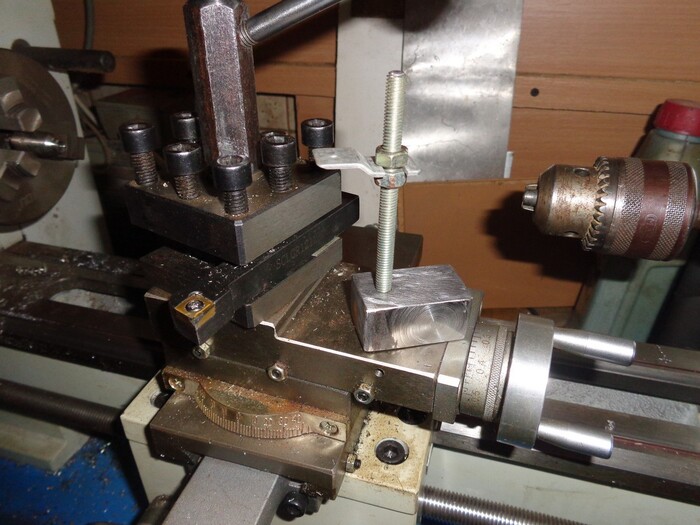

Конструкция предельно простая - массивное основание, хотел сделать основание магнитным, но потом пришло понимание, что когда все вокруг в металлической стружке магнит не самая лучшая идея.
Основание выпилено из обрезка плиты 20мм, заодно потренировался фрезеровать поверхности на токарном станке. В общем можно, но зажим в трехкулачковом патроне прямоугольной заготовки не самый надежный, а если зажимать сильнее, да деталька из мягких сплавов - на детали остаются следы от губок патрона.
Стойка из куска резьбовой шпильки М6 с парой гаек и какая-то пластина из хлама. Край пластины заточен, чтобы точнее смотрелось. А так в общем хорошо получается сравнивать тактильно, пальцы они сразу чувствуют разницу в высоте.
Вот в общем то и вся приспособа.
