Фонарик Валл-И

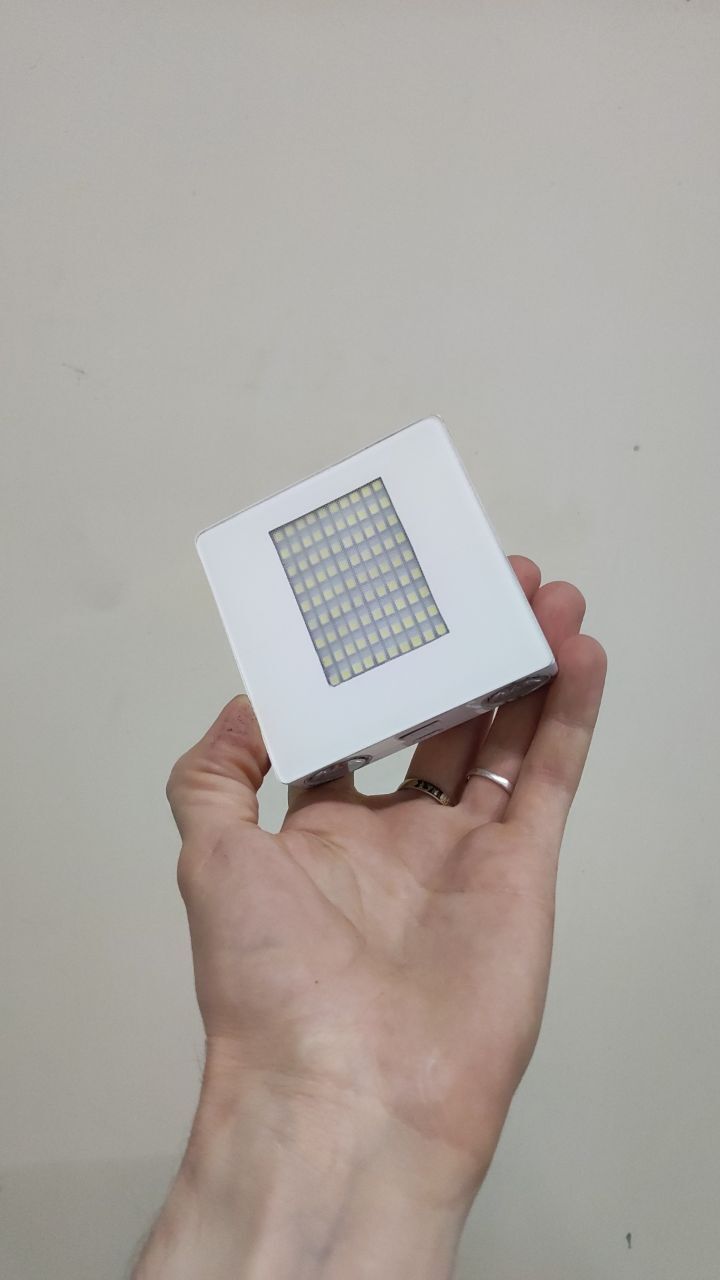

Я уже писал про такой, это ещё один, немного усовершенствованный) И так, корпус для спайки оптоволоконного кабеля, всё изнутри выломанно, выводы рассверлены под фонарики которые снизу вклеены, в дне вырезано квадратное окно, прикрытое оргстеклом с наклееным тортом из белой плёнки на двустороннем скотче а под ней рассеиватель взятые с подсветки монитора. Закрыто это всё куском рамки с какогото телефона на который наклеенны парралельно соединённый 10 полосок с подсветки монитора.

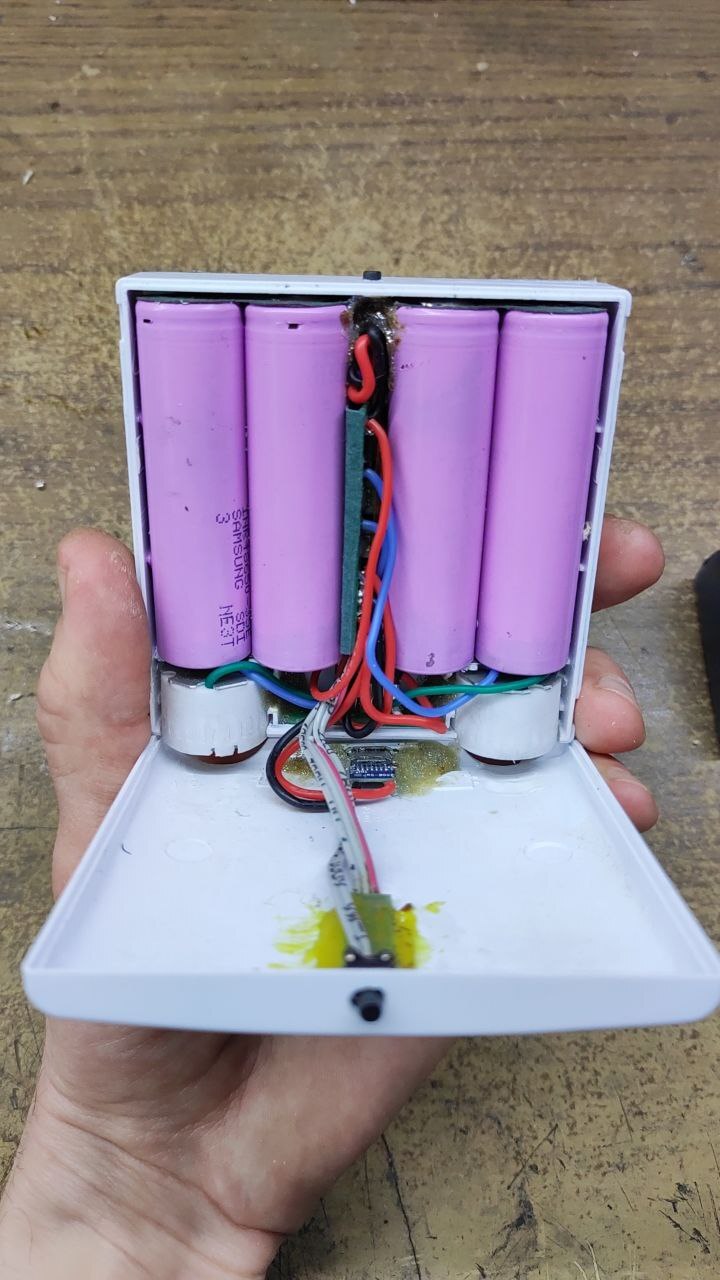

Всё это вклеено в корпус а сверху вклеенны соединённые аккумуляторы

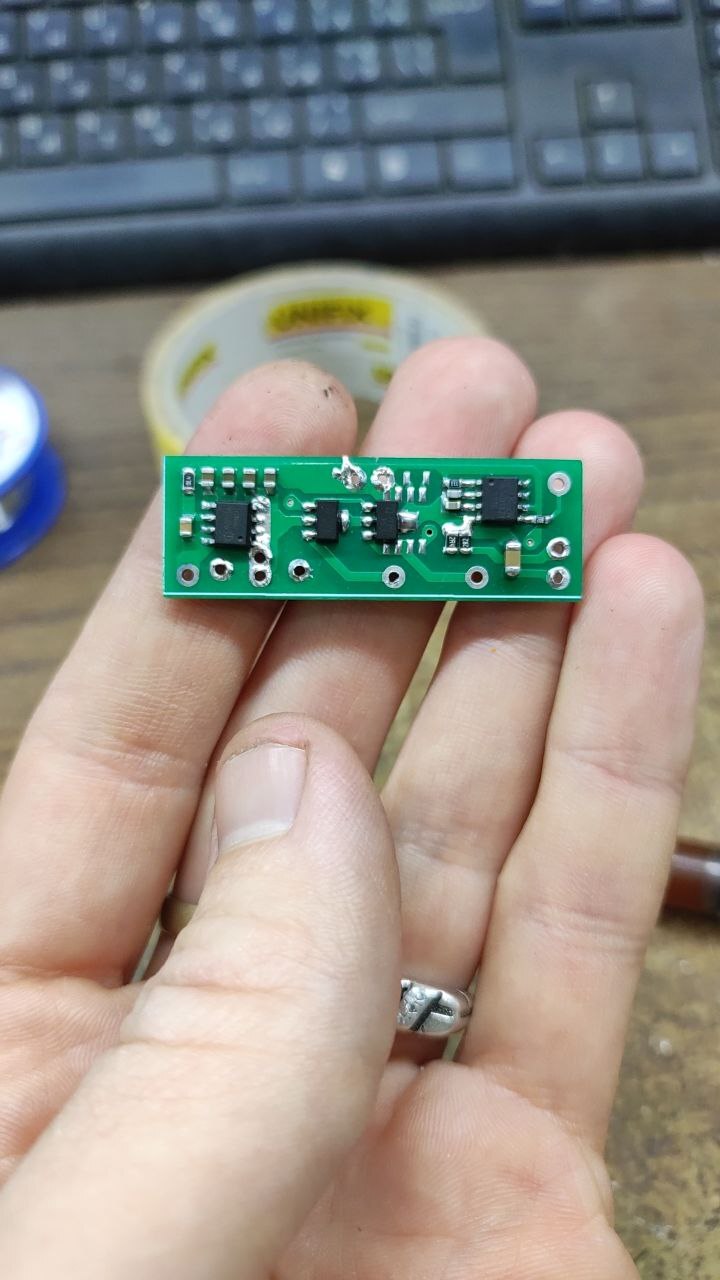

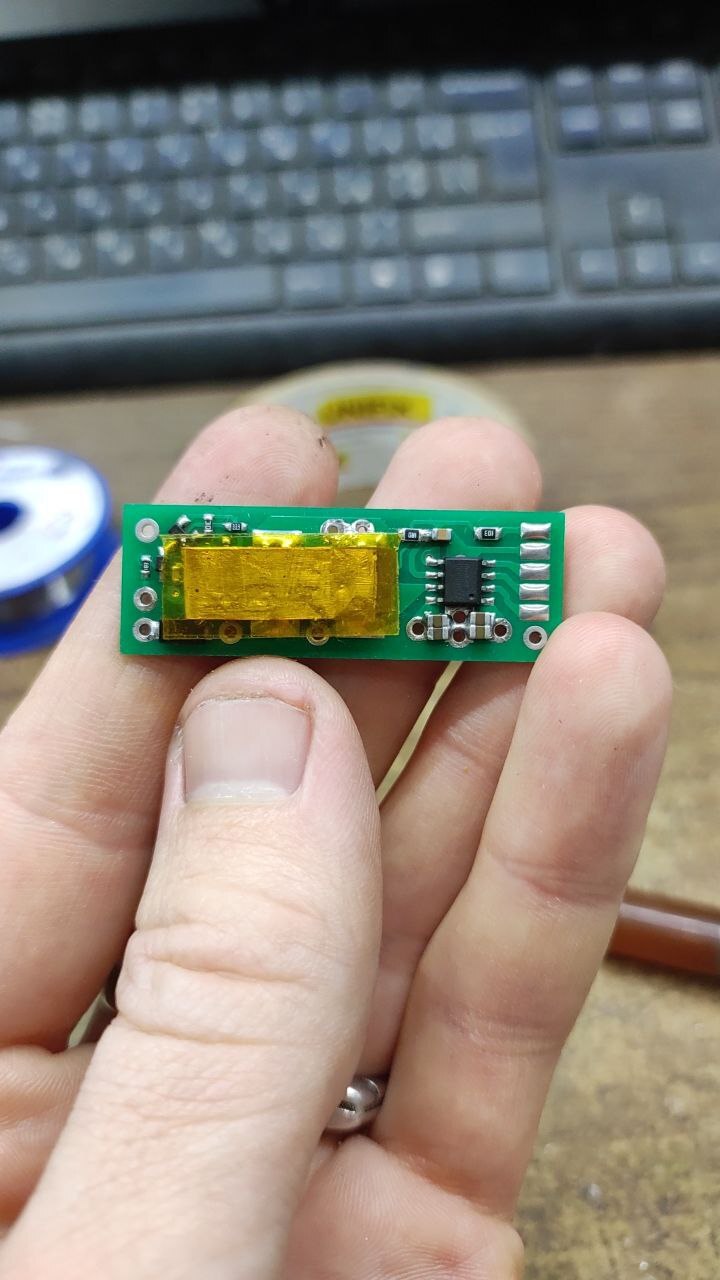

На плате контроллер защиты li-ion ip3005, ip5306 в качестве павербанка, 2 amc7135 на фонарики по одной на каждый (включает ip5306 долгим нажатием кнопки) и драйвер на mt3608 для заднего фонаря (стабилизация тока, ток 600 мА, напряжение около 9в) с регулировкой яркости шим с управлением от sgl2822w
Плата впаяна
Собрано и склеено на герметике

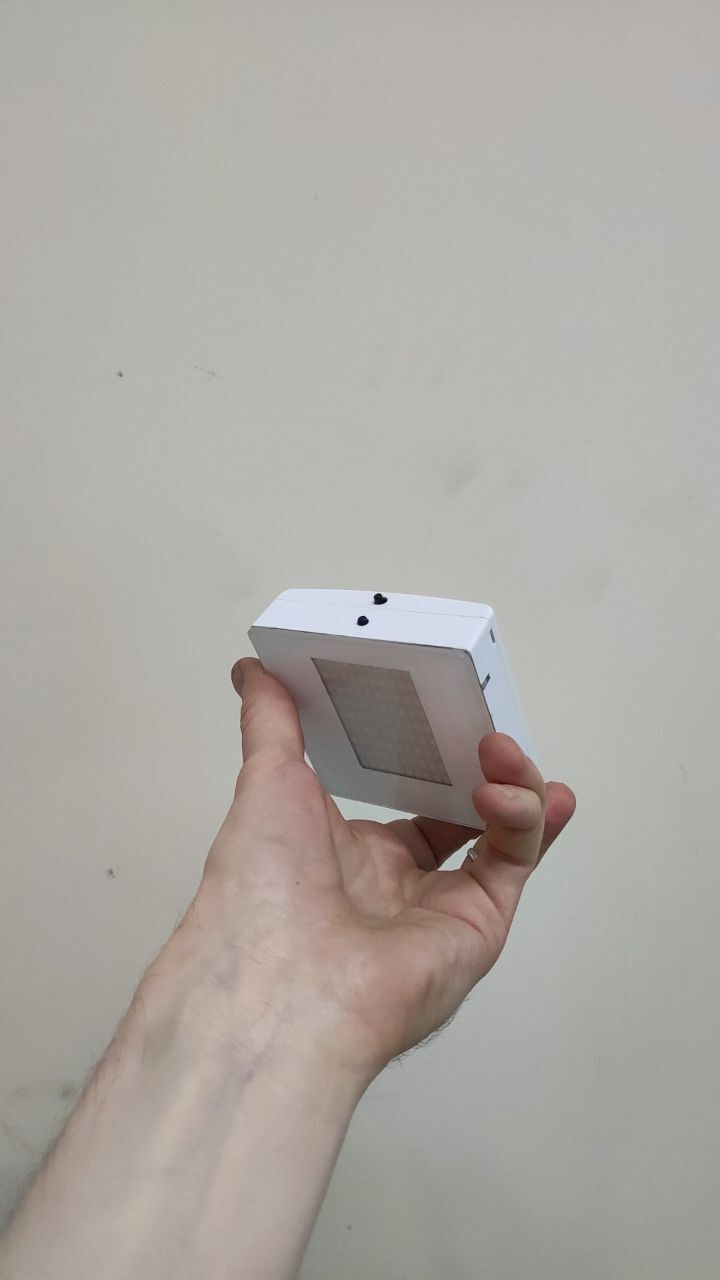

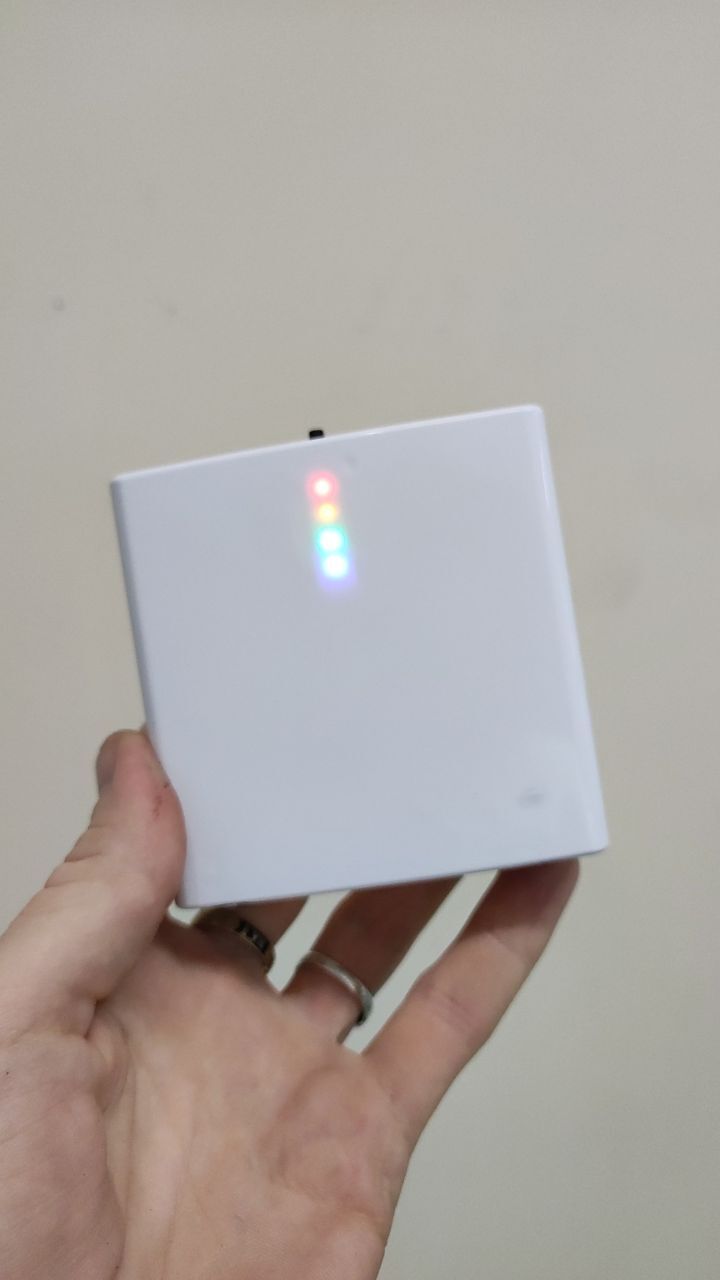

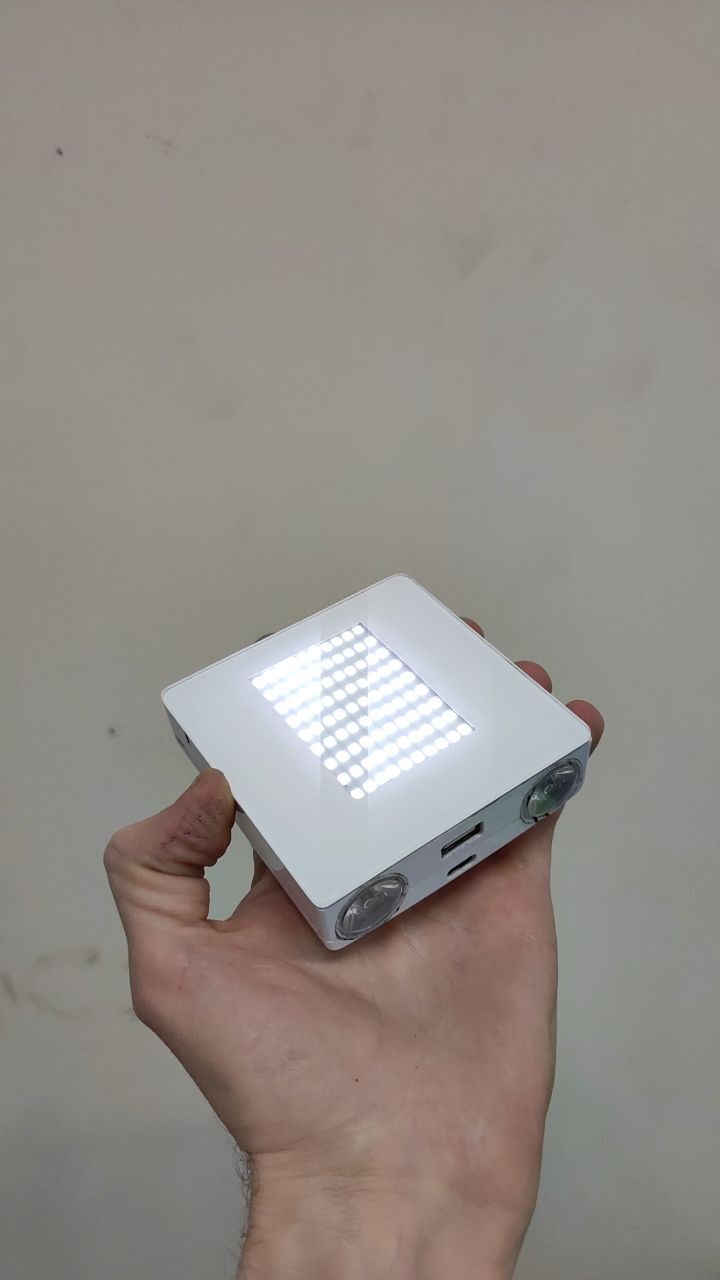

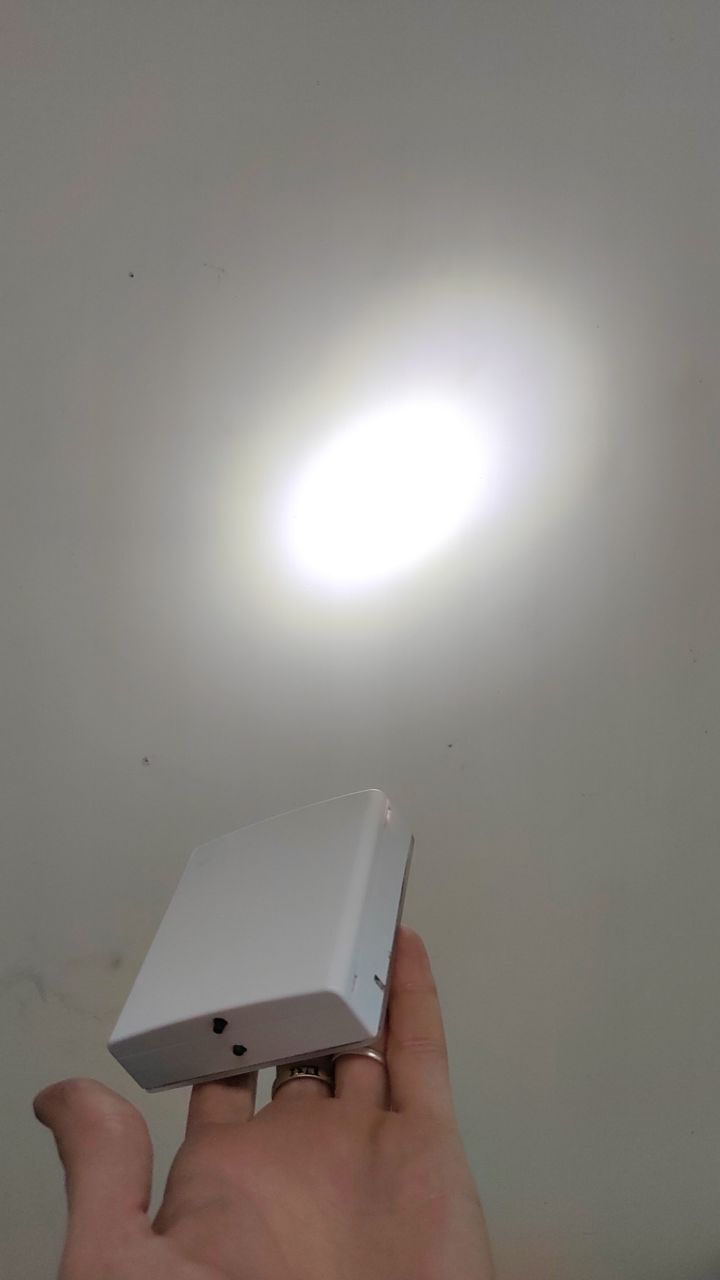

В итоге вышло 1+1+5w свет и 14 000 мА powerbank.
Всем добра!
