Домашний кинотеатр у себя дома⁠⁠

Здравствуйте, друзья! Решил поделиться своим небольшим опытом по созданию домашнего кинотеатра у себя дома. Вариант получился не бюджетный, но и не супер дорогой, будем считать, что средний. Сразу изменяюсь за допущенные орфографические ошибки, так как пишу на ходу. Фотографий с процесса к сожалению мало, так как не планировал создавать пост.

Купили мы с женой квартиру в кирпичном доме, до этого жили в "панельке". Уже на стадии планирования ремонта я знал, что буду стараться реализовать свою мечту с домашним кинотеатром, так как сам тот еще киноман. К слову жена к кино равнодушна(

Никогда не любил торчащие отовсюду провода, поэтому первым делом еще до ремонта стал искать способы, чтобы все спрятать от глаз, но в тоже время оставить возможность замены любого кабеля. Наткнулся на интересное видео в интернете где предлагалось воспользоваться кабель-каналом, который будет вшит в стену. Если в кортко, то в стене делается штраба под будущий кабель-канал, после чего он (канал) закладывается в нее, крышка обрезается вверху и внизу, чтобы получились отверстия, после замазываем штукатуркой и все. Идея понравилась, начал делать примерные расчеты (в которых кстати все равно ошибся, но не страшно, косяк не значительный и никто его не заметит). Рассчитал где будет висеть телевизор, потом рассчитал где должно быть отверстие от кабель канала, чтобы из него выходили все провода прямо за ТВ. Сам телек уже старый и по толщине уступает новым моделям, поэтому места сзади мало, рукой не подлезть, а отодвигать от стены еще дальше не охота, так как край ТВ выступает почти на 17 см в верхней точке от стены. В общем сделал расчеты, так чтобы отверстие кабель-канала было напротив гнезда для провода питания. Так же есть второе отверстие, которое прячется за полкой для ТВ я сделал его на уровне розеток.

На противоположной стене были сделаны аналогичные отверстия. По середине большое для проектора и по бокам для колонок. Входные отверстия на этой стене сделаны у самого пола, чтобы можно было их закрыть плинтусом. В плинтусах кстати тоже потом сделал отверстия. Получилось вполне себе удобно. Проверил все отверстия на пропускную способность и все оказалось ОК.

Далее поклейка обоев. И тут есть первый косяк. В виду ограниченности бюджета я не стал заморачиваться со шпаклевание швов и это была роковая ошибка. Обои изначально на трех стенах были белые и они оказались почти прозрачными. Пришлось подбирать краску, выбрали серый цвет, и все перекрашивать в два слоя, после первого уже ничего не было видно, но решил все закрепить вторым. Узор кстати говоря сохранился и незнающий человек не поймет, что обои покрашены. Красили водоэмульсионной краской. После закрепили кронштейн для ТВ с помощью лазерного уровня (крутая и удобная штука кстати). И тут есть второй косяк, но не большой. Я ошибся в расчетах, планировалось, что ТВ сдвинется вправо, а он сдвинулся влево, но мне это ни чем не помешало.

На этой стене еще не вырезаны отверстия для колонок, только под проектор. Кстати рядом с отверстие для проектора наверху располагается розетка. Позже я подумал, что ее можно было спустить вниз. На этапе ремонта проектор еще не был куплен и я не знал пройдет ли провод в кабель-канал, хватит ли его, поэтому розетка была оставлена наверху.

Спустя какое-то время началась установка кронштейна для экрана. Все эти работы растянулись почти на месяц. Так как сначала ждал проектор аз Германии, потом ждал экран пока доставят в магазин. После нужна была помощь друга, так как одному там сложно управится. По крайне мере мне) На картинке видно как выглядит это незамысловатое устройство с кабель-каналом. Все провода можно спокойно извлекать, можно добавлять новые. Места очень много. Кирпичная стена позволила посадить широкий кабель-канал в себя. Кстати кронштейн крепили при включенном проекторе,оказалось это очень упростило все, при раскрытии экран тика-в-тику опускается ручкой до ресивера не доходя 1 см.

Из проводов здесь: HDMI для подключения ТВ к рессиверу, антена, питание и оптика для звука тоже к рессиверу. Для антены была сделана розетка, провод был проведен через потолок (спрятан под натяжным) и вмурован в стену, на первых фотографиях видно. Интернет розетка по той же схеме сделана.

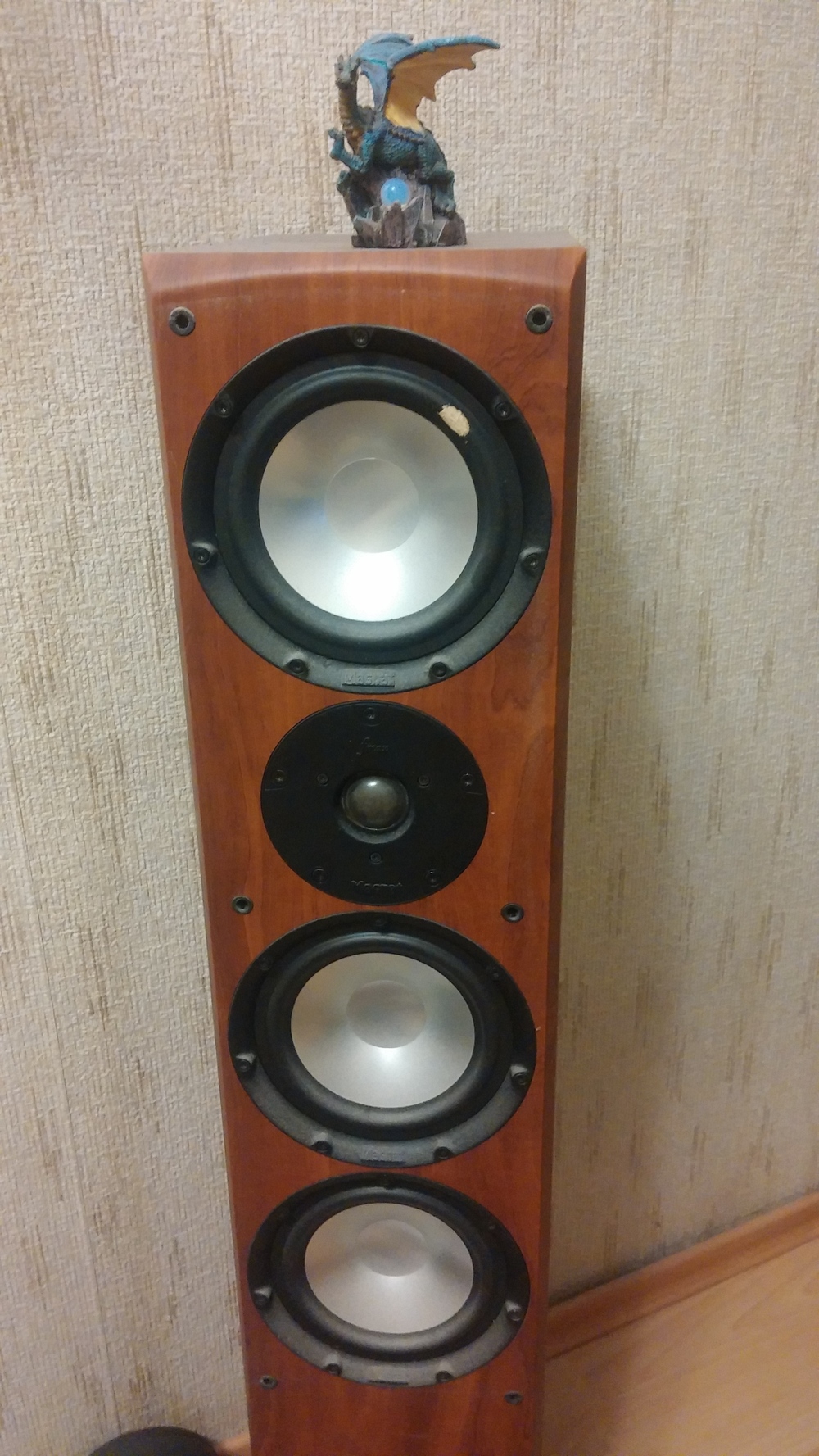

Здесь уже видно как установлены колонки, провода к ним протянуты через кабель-каналы и спрятаны в плинтус. Полка для проектора до сих пор не куплена, так как ремонт "высосал все деньги", но я не жалуюсь, так как все постепенно) На данный момент проектор стоит так же на боковине дивана, только ближе к стене.

Это уже завершенный вид. Думал кронштейны будут смотреться не красиво, но оказалось вполне сносно. В кронштейн на конце вкручен анкер с крючком на конце, чтобы можно было вешать экран, так же он позволяет регулировать уровень и высоту экрана, за счет подвижных шайб. На фото еще немного виден бардак, так как переезд не завершен. Фронтальная колонка, та что слева, при закрытом экране будет стоять около тумбы, а при раскрытии убираться чуть в сторону.

Это был тест при дневном освещении в ЭКО-режиме. Фотал с угла из коридора, если же сидеть на диване перед экраном, то яркость даже для дневного освещения норм.

Фото сделано при сумерках (по окошку видно), экран выглядит как большая плазма и это в эко-режиме, в нормальном в живую было еще ярче, на фото отличия минимальны, поэтому не стал выкладывать. Размер экрана получился следующий 235 см х 132 см, хотя проектор позволяет показать картинку еще больше, почти в 2,5 м. Но там экраны уже дороже идут и он бы еще больше места занял, для меня не вариант. По цене выходит дешевле, чем купить огромный ТВ. При желании можно через ресивер вывести сигнал на проектор и смотреть, что душе угодно.

Здесь видно на сколько экран выступает перед ТВ.

Теперь о системе подключения. К ресиверу будет подключены:

1. ТВ

2. ПК

3. Колонки

4. Проектор.

Компьютер будет сбоку, провод HDMI так же будет спрятан. Можно будет выводить картинку как на ТВ, так и на Проектор. Сама картинка немного искривлена, потому что проектор стоит сбоку, а не по центру экрана. С настройкой трапеции еще не заморачивался, делалось все на скорую руку, чтобы проверить работоспособность и получить удовлетворения) В планах прикупить рулонные шторы в придачу к обычным (которых кстати тоже нет), они будут использоваться для просмотра фильмов в дневное время.

В расчетах с размером будущего экрана мне помог сайт "Проекторщик". Там есть специальный калькулятор, где я высчитал размеры и диагональ, чтобы все прикинуть на картинке. Так же там ответили подробно на все вопросы. Информации по созданию кинотеатра дома не так много в русскоязычном интернете, поэтому я решил поделиться своим "творением".

По ценам*:

- Ресивер YAMAHA RX-V381 - 18999 Эльдорадо (в М.Видео он стоил 27990)

- Комплект акустики SONY SS-CS310CR - 15349 в Эльдорадо с пумощью крутой акции "Гарантия низкой цены"**

- Проектор Epson EH-TW5300 - 34500 с доставкой из Германии через сайт CU

- Экран для проектора Classic Solution Norma W 235x132 - 6799 в ДНС***

- Провода для АС - 30м по 250 руб за 10м в Ашане

- Провод HDMI для проектора 10м - 1300 с Али

- Кронштейн 2 шт - по 130 с копейками в Леруа

- Анкера 2 шт + болты 4 шт и дюбели 4 шт к ним тоже в Леруа.

В планах еще покупка 3Д очков с того же Али. Так же нужна полка для проектора (напомню сейчас он стоит на боковине у дивана, она 30 см шириной).

*Цены могут отличаться. Указанные цены были действительны в мае/июне в Алтайском крае.

** В эльдорадо цена была 17999, а в рбт 15600, в итоге получилась приятная скидка 2650 руб.

***Не люблю этот магазин, уже судился с ними, но тут выбора не было, там неплохой выбор экранов и цены гуд, плюс попал под акцию, получил на халяву Наушники с микрофоном к экрану. Если есть деньги, то можно взять экран с моторчиком, но это не принципиально.

На этом все. Надеюсь получилось не слишком затянуто. Задавайте вопросы, может кто то тоже планирует сделать подобное у себя дома. Вот вам в завершении моя котобанда)
