Долгая дорога или отложенный ремонт ASUS PRIME B450M-A II⁠⁠

Во-первых хочу сказать всем спасибо, спасибо великому Пикабу !
Долго-ли, коротко-ли, обычно так говорится, но все-таки я сделал ее.

После прозвонки сопротивлений платы, а именно узлов питания (без процессора):

1. VCORE (питание ядер процессора): Обычно от 10 Ом до 50 Ом и выше (зависит от модели ЦП, чем мощнее — тем ниже сопротивление). Если сопротивление ниже 1-2 Ом — это почти наверняка короткое замыкание.

2. SOC Voltage (питание встроенного севера/видеоядра): примерно 10–20 Ом.

3. VCCIO (питание контроллера памяти): сотни Ом или кОмы.

4. VDDP/PLL: примерно в диапазоне 30–100 Ом.

5. VDDQ (1.2V): примерно более 100 Ом (низкое сопротивление 0-10 Ом указывает на пробой).

6. VTTDDR (0.6V): аналогично VDDQ.

7. Хаб (Чипсет B450): сопротивление по питанию чипсета примерно выше 50–100 Ом.

8. USB порты: линии данных должны показывать одинаковое сопротивление (в кОм), если-бы значения сильно отличались, то значит пробит порт/хаб, установил проц, память, видюху и подключил к питанию.

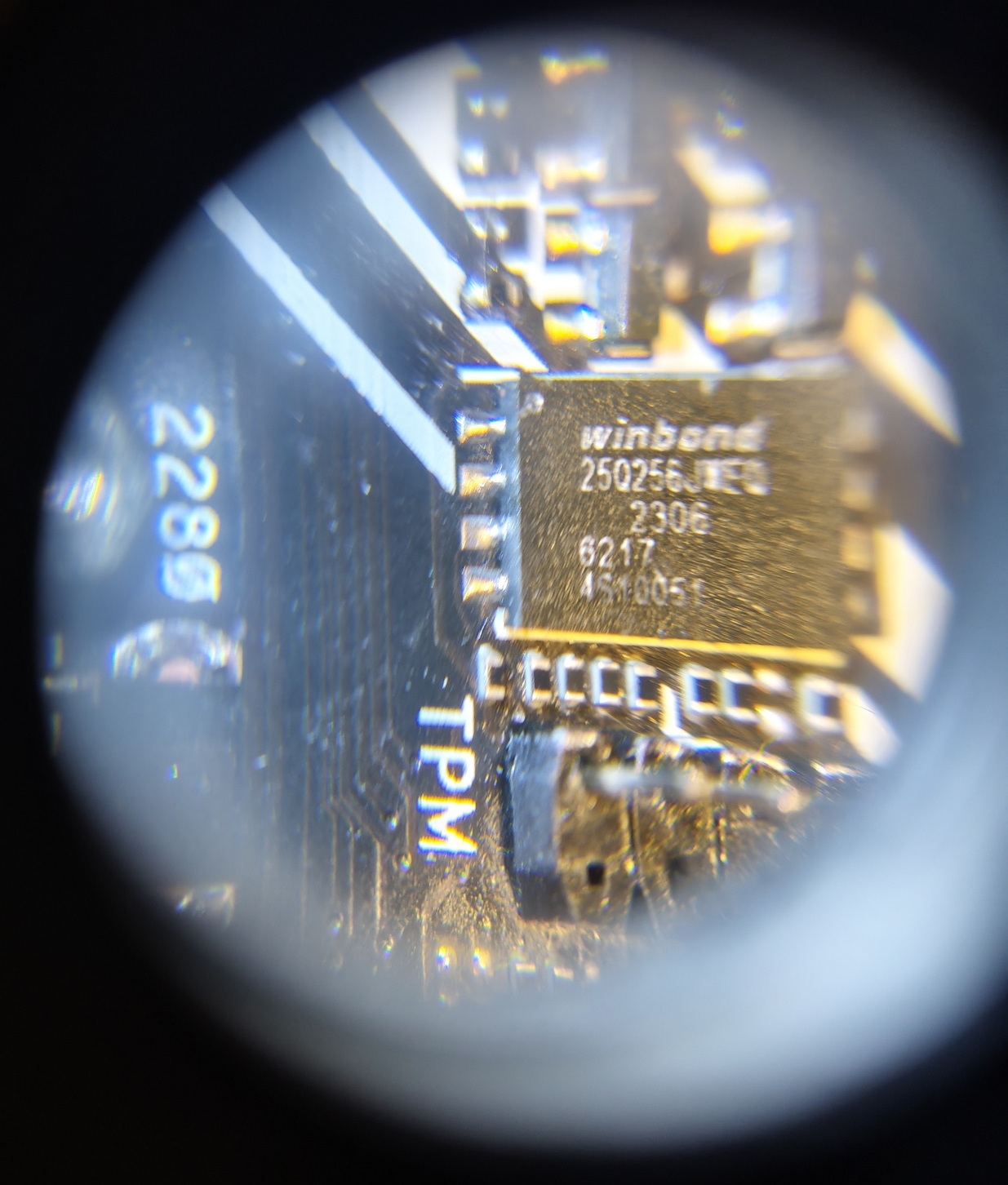

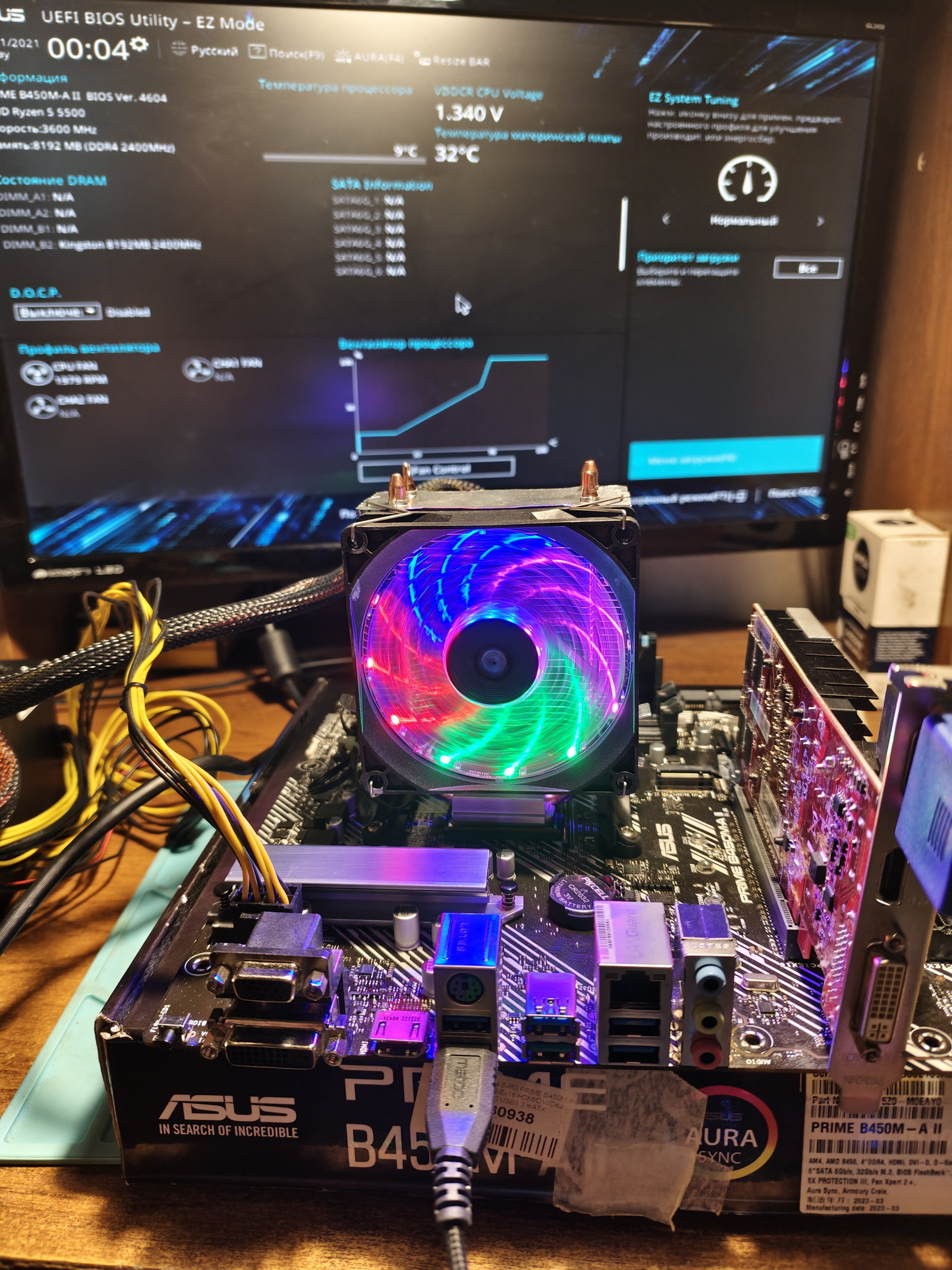

Но наибольшее время поглотила именно прошивка флеши BIOS. И первую, и вторую и третью залил, нет запуска и все, пока на каком-то сайте не наткнулся на фразу человека - "прошивки Asus *.cap убираем 2048 байт с начала !!!". Далее прошивка, запайка и восторг от запуска.

Текущие данные AIDA странные, но запаха нет, уже хорошо ))
