Диктофон на минималках Arduino Nano/SD карта/предусилитель на одном транзисторе
Часто встречаются видео или примеры проектов, где используют транзисторы серий BC547, BC546 и т.д. для каких либо самоделок и начинающих радиолюбителей отпугивает поиск аналогов и тратиться не охота. Такие транзисторы вряд ли вам будут встречаться в старой радиоаппаратуре, чаще всего вы встретите там транзисторы 9014 или 8050 один из них и будем использовать, а так же будем использовать всё, что завалялось дома, например адаптер SD карты под Micro SD и микрофон из сломанного планшета. Из всего этого начинающие радиолюбители и не только, могут собрать минималистичный, рабочий, максимально простой предусилитель на одном транзисторе, а так же задействовать его, как рабочее устройство через Arduino Nano с возможностью записи аудио на SD карту. Скачать скетч и другие файлы можно с моего Google диска https://drive.google.com/file/d/1cL2mGv0qy9diJRJkwgeh4W1-lgI...

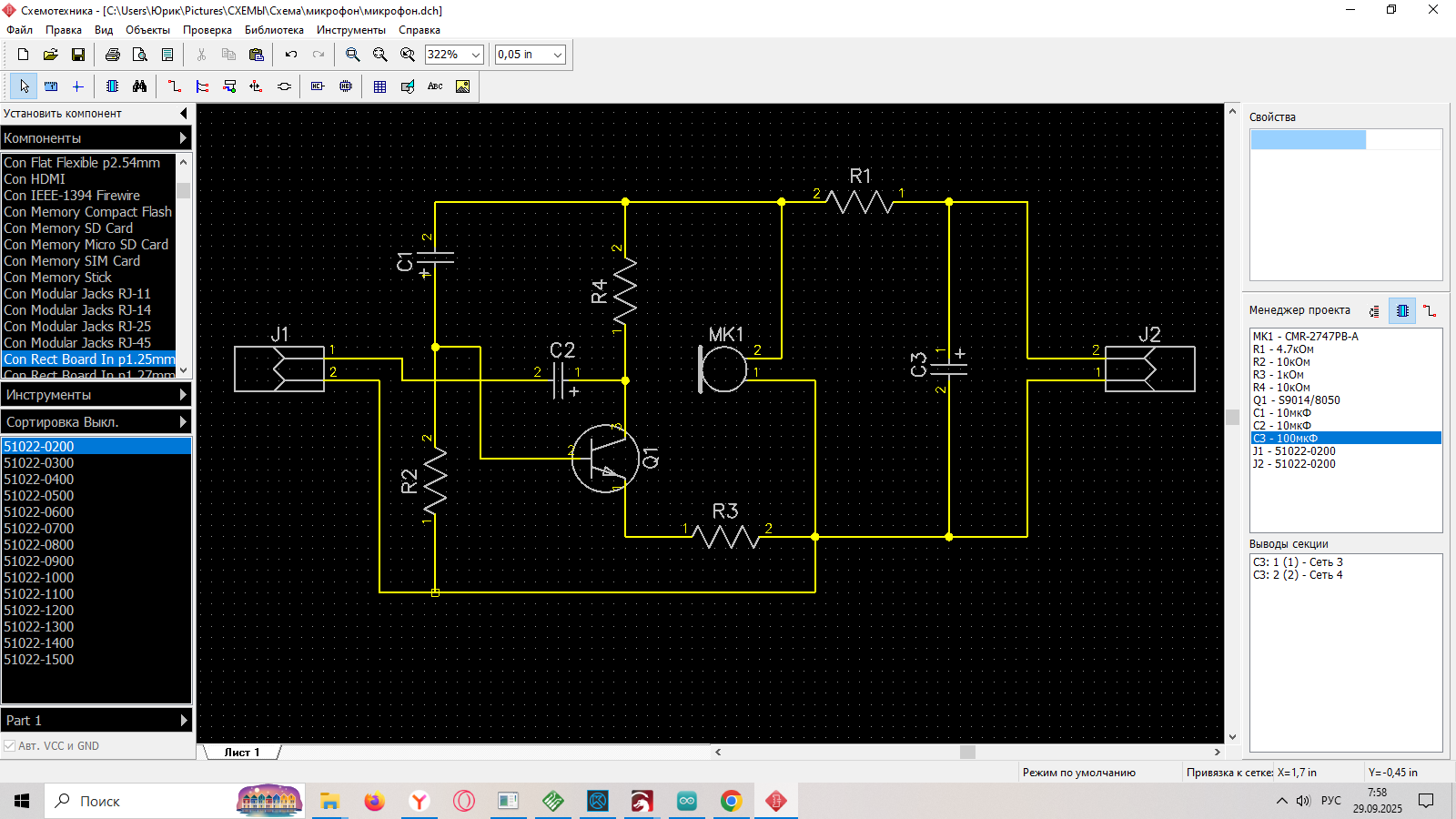

Принципиальная схема предусилителя микрофона. Компоненты и их номиналы указаны в справа, в Менеджере проекта.

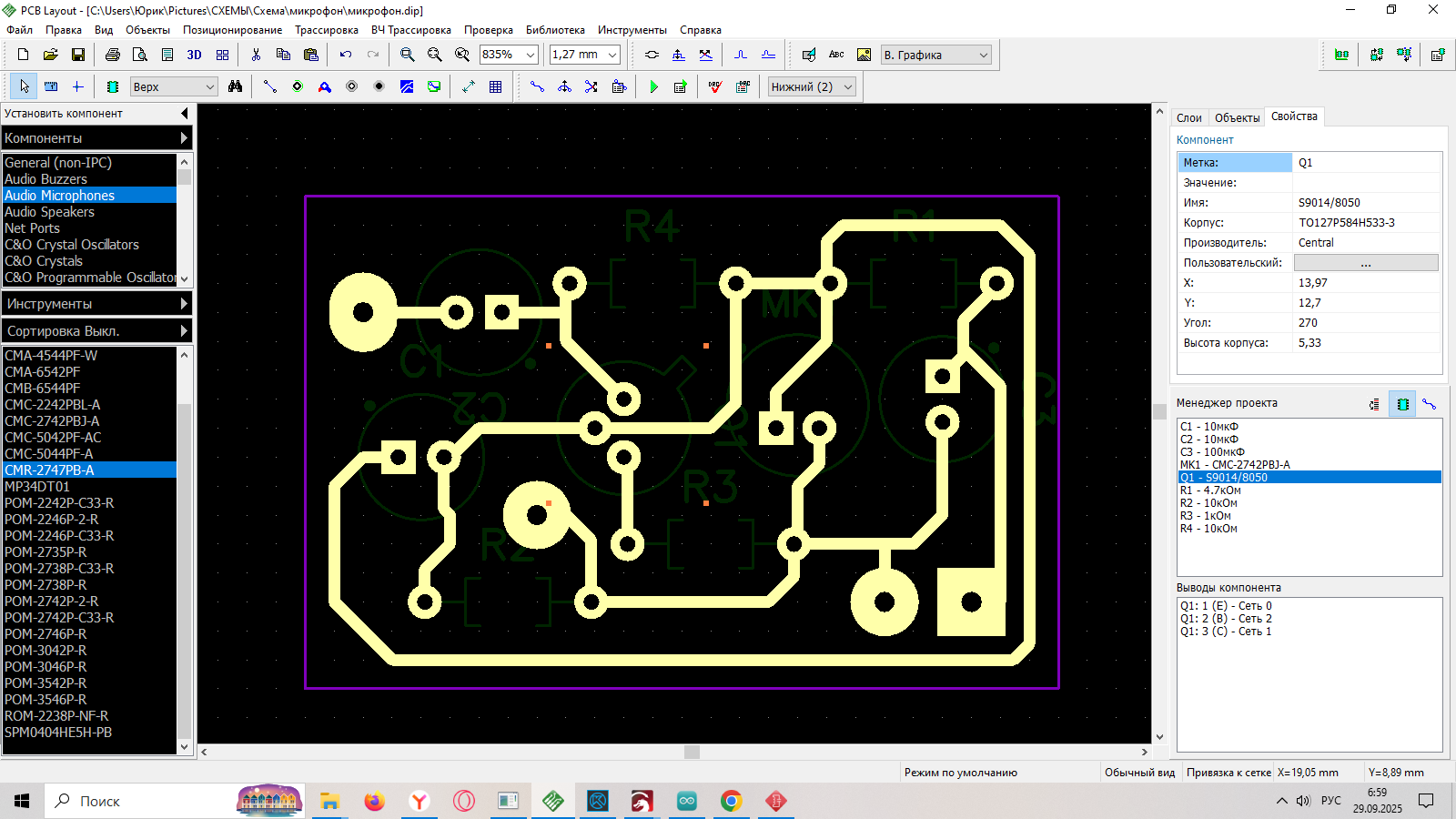

Трассировка дорожек для платы. Квадратные площадки это плюсовые соединения, большие круглые, это минус, овальный вывод, это выход сигнала с микрофона.

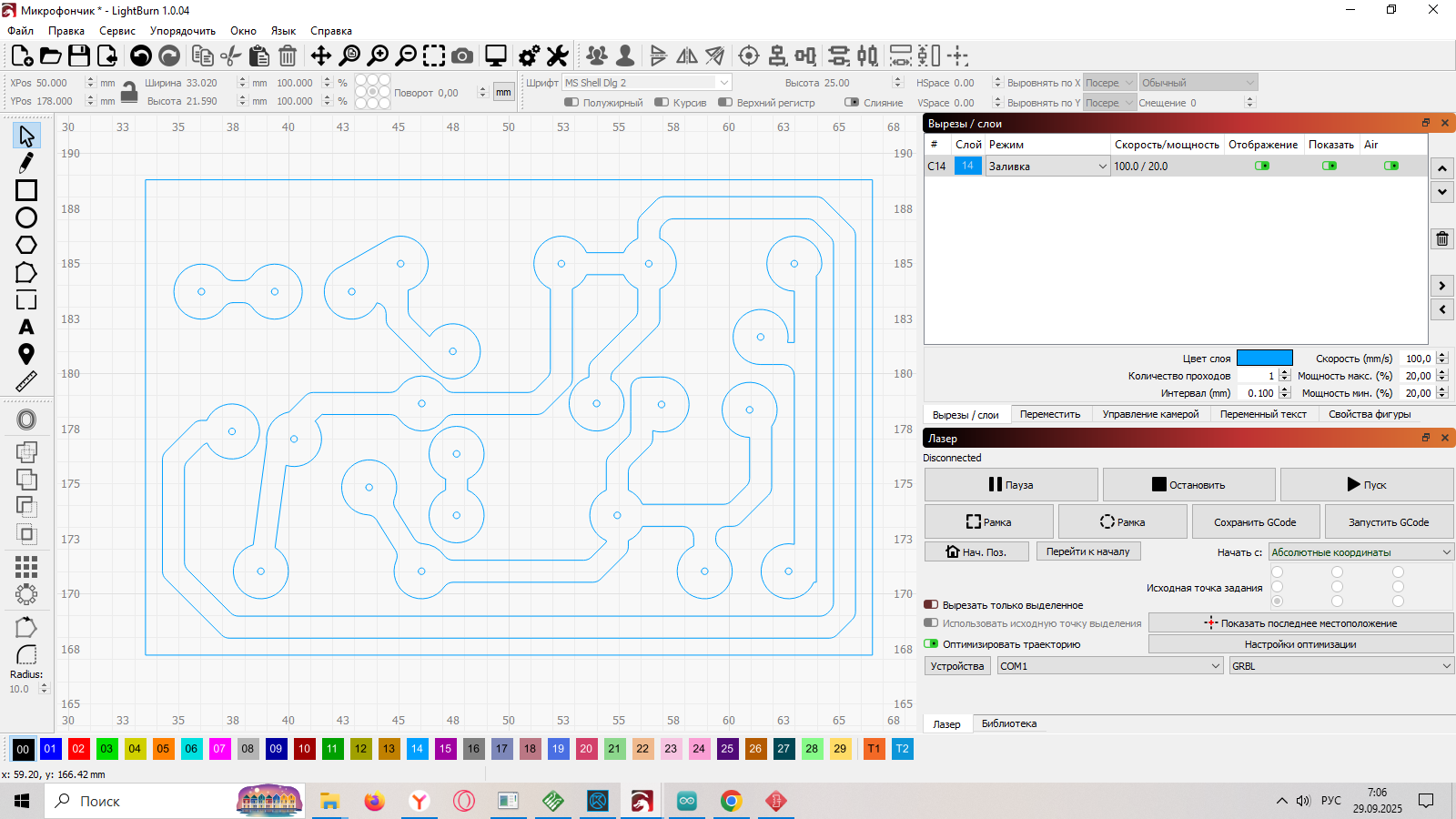

В архиве так же будет лежать файл Light Burn, что бы можно было плату сделать на диодном лазерном станке, дорожки оптимизированы под станок. Для это необходимо покрасить поверхность фольгированного текстолита, высушить, сжечь лазером лишнюю краску, оставив дорожки, сделать травление платы любым доступным способом, смыть краску с дорожек растворителем 646.
Распиновка SD карты/адаптера для подключения к Arduino. Используются выводы Arduino (D10, D11, GND, 5V, D13, D12)

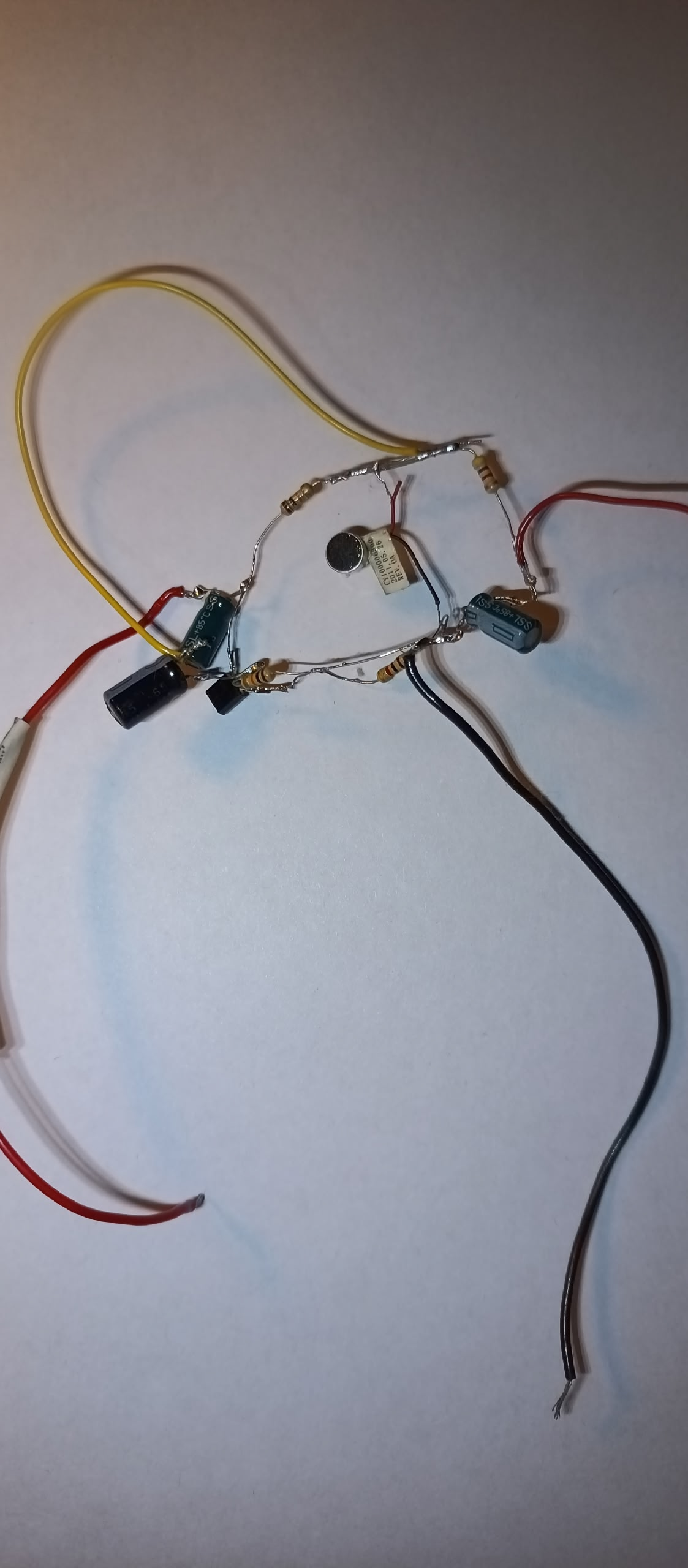

Сборка предусилителя навесным монтажом, если лень делать плату.

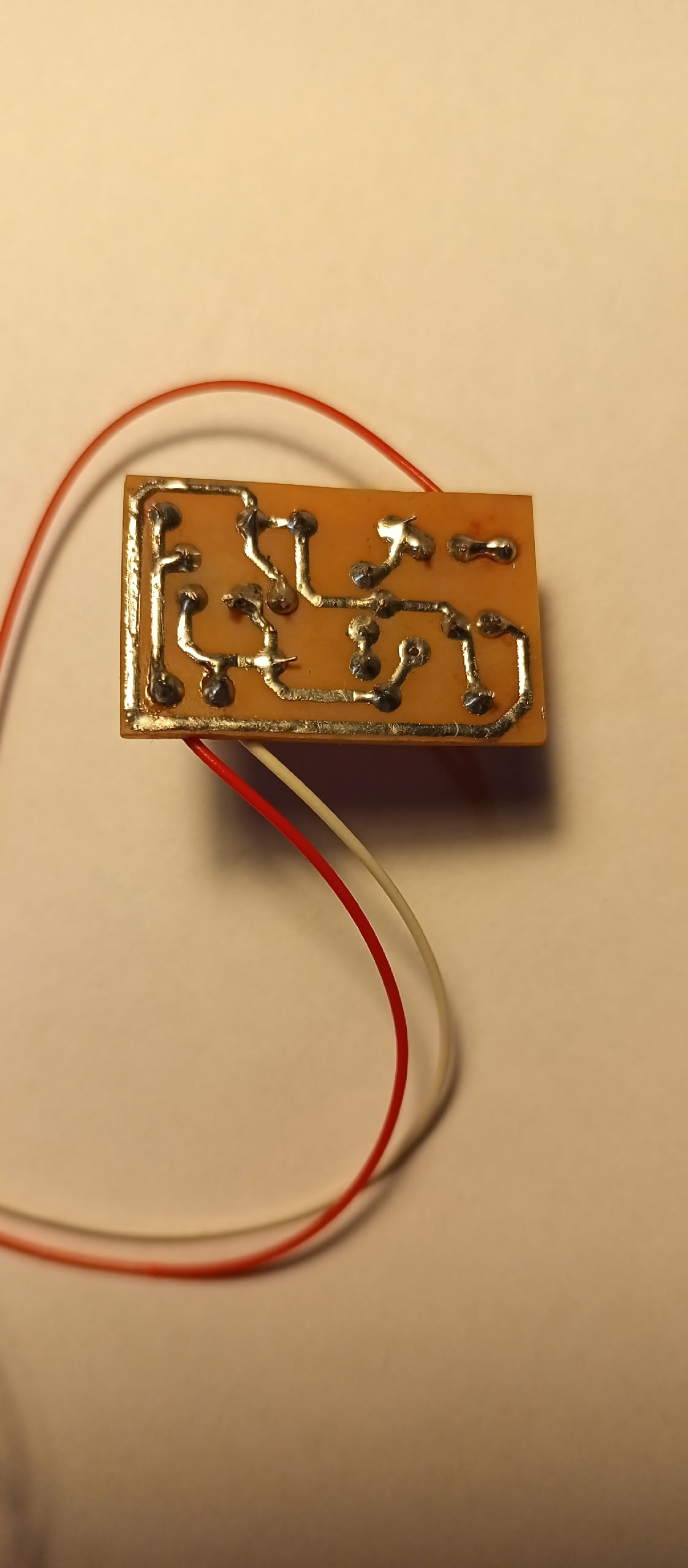

Плата, вид снизу.
Плата, вид сверху.
Распаянный SD адаптер для Arduino.
Подключение предусилителя к Arduino:
Минус предусилителя к выводу (GND)
Плюс предусилителя к выводу (5V)
Выход сигнала предусилителя к выводу (A1)
Отдельное питание предусилителя не требуется, питание осуществляется через Arduino.
Подключение кнопки начала/остановки записи к Arduino:
Один вывод кнопки к выводу (GND)
Второй вывод кнопки к выводу (D2)
Подключение светодиода для индикации записи:
Минус (катод) светодиода к выводу (GND)
Плюс (анод) светодиода к выводу (D5)
Керамический конденсатор 100нФ параллельно кнопке, опционально (антидребезг кнопки)
Пример записи. Качество конечно так себе, но работает. Запись сохраняется в формате WAV, для прослушивания, возможно понадобятся соответствующие аудиокодеки или можно конвертировать в mp3 через онлайн-сервисы.
