Бьёт током от электроплиты

Здравствуйте, уважаемое сообщество. Заранее прошу прощения за возможно неправильно используемую терминологию по теме Ситуация такова. Я живу в новостройке. В квартире есть электрический щиток, в котором около 8 "пакетников" на разные места в квартире и один общий на всю квартиру. Также есть три УЗО. Один из них толи на кухонную электроплиту, толи на всю кухню. Также на кухне есть электрогрилль с металлическим корпусом. Когда я касаюсь корпуса грилля и корпуса плиты я чувствую что меня бьёт током. Несильно, но ощущается хорошо. При этом, насколько я знаю, узо должно от этого защищать. УЗО я проверял - нажимал на кнопку "Т" на его корпусе. Оно срабатывает. Пришел к следующим выводам: либо 1. Ток утечки слишком мал (менее 30мА) и поэтому узо не срабатывает, либо 2. И плита и все розетки на кухне подключены к одному узо. Как мне подсказал один специалист, тоже находящийся тут, скорее всего на одном из электроприборов произошел пробой изоляции и прибор требует ремонта. А теперь вопрос: разве УЗО не должно меня от этого защищать и срабатывать? Почему оно не срабатывает? Фото прилагаю. Заранее спасибо.

Бьёт током от электроплиты

Лига электриков

5.8K поста25.9K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
Автор поста оценил этот комментарий

Вас будет защищать, если ток утечки будет уходить по другой линии (заземлению). Если же ток утечки возвращается обратно на ноль, то для УЗО его нет, так как сколько по фазе прошло, столько же по нулю вернулось.
Я бы советовал всё электрооборудование заземлить.

раскрыть ветку (16)
1
Автор поста оценил этот комментарий
Эпично , ток утечки возвращается обратно на ноль. ;)
раскрыть ветку (6)
0
Автор поста оценил этот комментарий

Интересно, а как вы назовёте, если вытекающий ток фазы от одной розетки возвращается на ноль в другую?

раскрыть ветку (5)
1
Автор поста оценил этот комментарий

Короткозамкнутая цепь. Ток утечки по определению - на землю или сторонние проводящие части электрически не поврежденной цепи.

раскрыть ветку (4)
0
Автор поста оценил этот комментарий

Через человека или иную нагрузку она не короткозамкнутая, хотя и замкнутая до щитка. А вот в пределах одной розетки совсем не замкнутая.

раскрыть ветку (3)
Автор поста оценил этот комментарий

И? Не понимаю что вы хотите этим сказать.

раскрыть ветку (2)
Автор поста оценил этот комментарий

В рамках подключения к одной розетке, ток, уходящий в другую розетку считается током утечки, независимо от того утекает он на землю или ноль. Просто утекает в другую цепь.

раскрыть ветку (1)
Автор поста оценил этот комментарий

Нет, не считается он током утечки. Определение я вам выше написал. Есть ещё ток замыкания на землю, ток прикосновения и др. А УЗО срабатывает по дифференциальному току. Это не одно и тоже.


Дифференциальный ток ( IΔ ) [residual current] (для устройства дифференциального тока) — это среднеквадратическое значение векторной суммы токов, протекающих через главную цепь устройства дифференциального тока [пункт 20.6, ГОСТ 30331.1-2013].

1
Автор поста оценил этот комментарий
Спасибо, а как проверить у меня есть заземление или нет? Даже если в розетке три провода, как мне узнать, что земля подключена к контуру? Может она где то по дороге обрывается.
раскрыть ветку (8)
3
Автор поста оценил этот комментарий

Думаю, самый простой способ - замкнуть фазу на заземление через ограничивающий резистор. Если УЗО не сработает, значит заземление где-то обрывается.
Резистор рассчитывается по закону Ома R = U/I

раскрыть ветку (2)
4
Автор поста оценил этот комментарий
Через лампу накаливания
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

У неё может быть меньше сопротивление и в момент закорачивания если кто-то случайно держался за ту же плиту, то его может не стать... (Это при обрыве заземления может сработать)

2
Автор поста оценил этот комментарий

Если грубо, то взять мультиметр и померить напряжение между фазой и боковым контактом. Если заземление есть, должно показать напряжение, близкое к сетевому. Если напряжения нет или оно очень маленькое относительно сетевого, земли либо нет совсем, либо она паршивая. Еще можно проверить наличие напряжения между нулем и батареей или водопроводом. В идеале его не должно быть вообще. Если же оно ненулевое, имеем перекос фаз (при этом может даже гореть индикаторная отвертка, если ей прикоснуться к нулю).
Далее отрубаем фазный ввод и измеряем сопротивление между нулем и боковым контактом. Оно должно составлять до нескольких десятков Ом. Если больше - земля есть, но паршивая. Если не показывает ничего - обрыв. Если показывает единицы Ом, это с большой долей вероятности значит, что Вам сделали зануление, т. е. соединили ноль и землю между собой. Раньше такое допускалось, но вариант не самый хороший, учитывая, что при обрыве нуля в таком случае на корпусе окажется фазный потенциал, а при перекосе фаз - просто ненулевой потенциал. Если дом старый со слабой и гнилой алюминиевой магистральной проводкой, это, увы, не редкость.

Еще увидел в посте упоминание пакетников. Если если это Те Самые поворотные пакетники в металлокарболитовых корпусах и особенно если им далеко не один десяток лет, немедленно замените их на нормальные современные вводные автоматы, при этом аккуратно откусите провода, не прикладывая усилий к самому пакетнику, иначе возможно дугообразование, которое может привести к травмам (ожоги, удар током) и пожару!

раскрыть ветку (2)
0
Автор поста оценил этот комментарий
Спасибо, очень подробно и понятно все описали. Я назвал пакетниками штуки вроде таких, видимо правильное название вводной автомат.
Иллюстрация к комментарию
раскрыть ветку (1)
2
Автор поста оценил этот комментарий

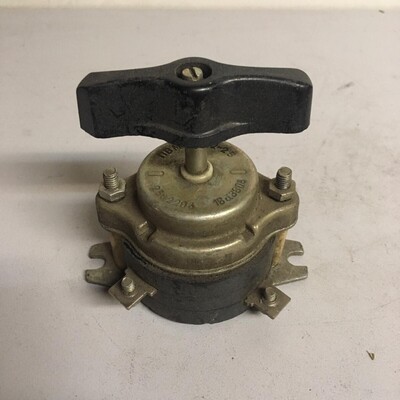

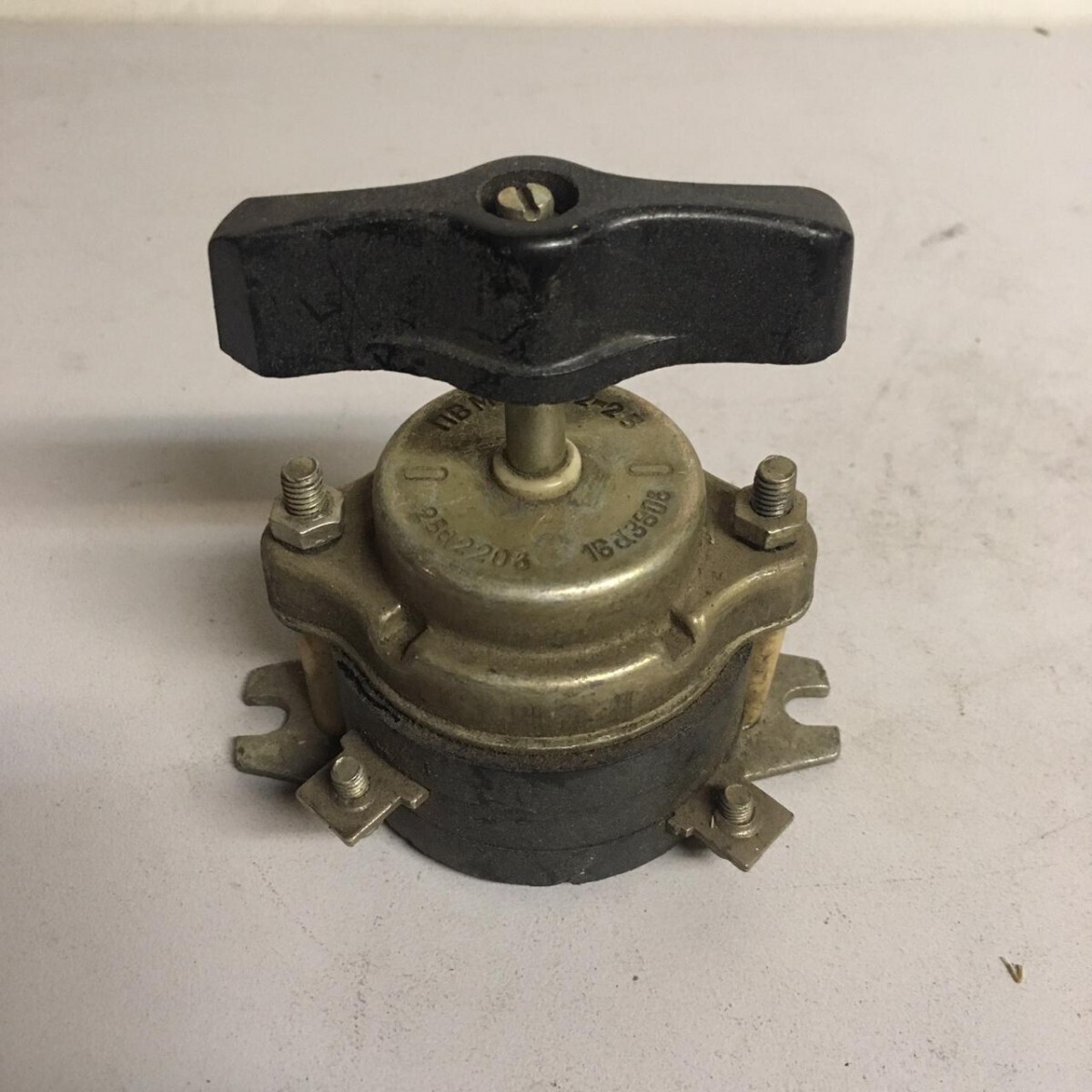

Да, примерно такие и должны быть. Главное, чтобы не было мин замедленного действия, как на фото ниже.
Они плохи тем, что от от окисления и прочих факторов контакты со временем ослабевают и начинают греться, карболит вспучивается и крошится, и при попытке поворота выключателя пластины могут соприкоснуться и устроить короткое замыкание прямо под руками со всеми вытекающими.

Иллюстрация к комментарию
1
Автор поста оценил этот комментарий

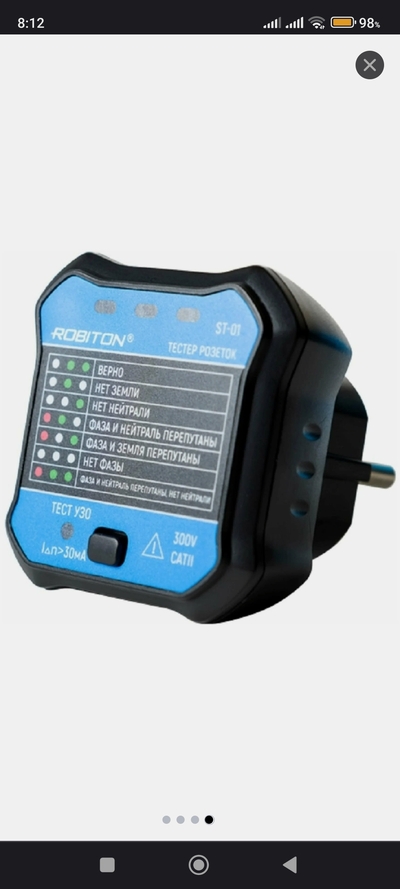

Проверить тестером розеток
Иллюстрация к комментарию
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
В силовую розетку плиты это не запихнуть
