Бурение.Как добывают нефть.ВЗД. Фото с ком.разбора
Добрый день, друзья.
недавно (довольно давно, на самом деле)
я писал пост о устройстве ВЗД (собственно, вот он: Бурение. Как добывают нефть. Винтовой забойный двигатель ).
А недавно довелось побывать на комиссионном разборе двигателя в одной из подрядных организаций.
фотографиями с оного, я и хотел с вами поделиться).
Смотрим:
Вот так выглядят внутренности клапана.
это не единственный возможный вариант исполнения, клапана, но на мой взгляд - самый лучший.
А вот по этой фото можно понять, как все это приходит в движение при помощи бур. Раствора. И что же такое планетарно осевое вращение))

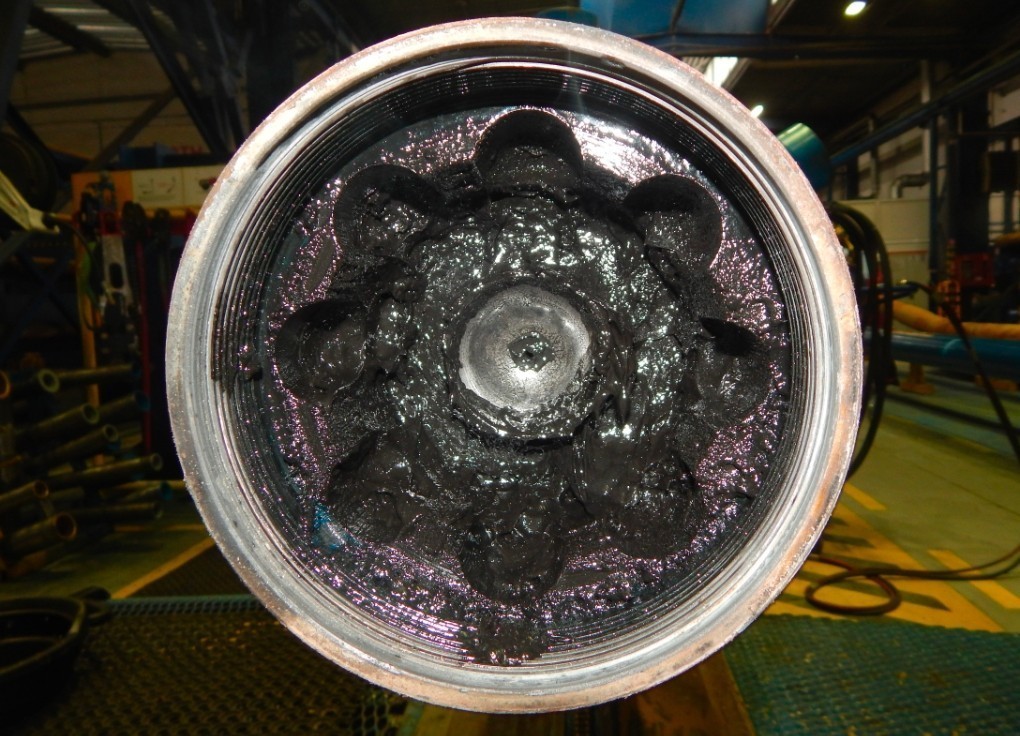

А вот собственно и сама пара ротор/ статор.

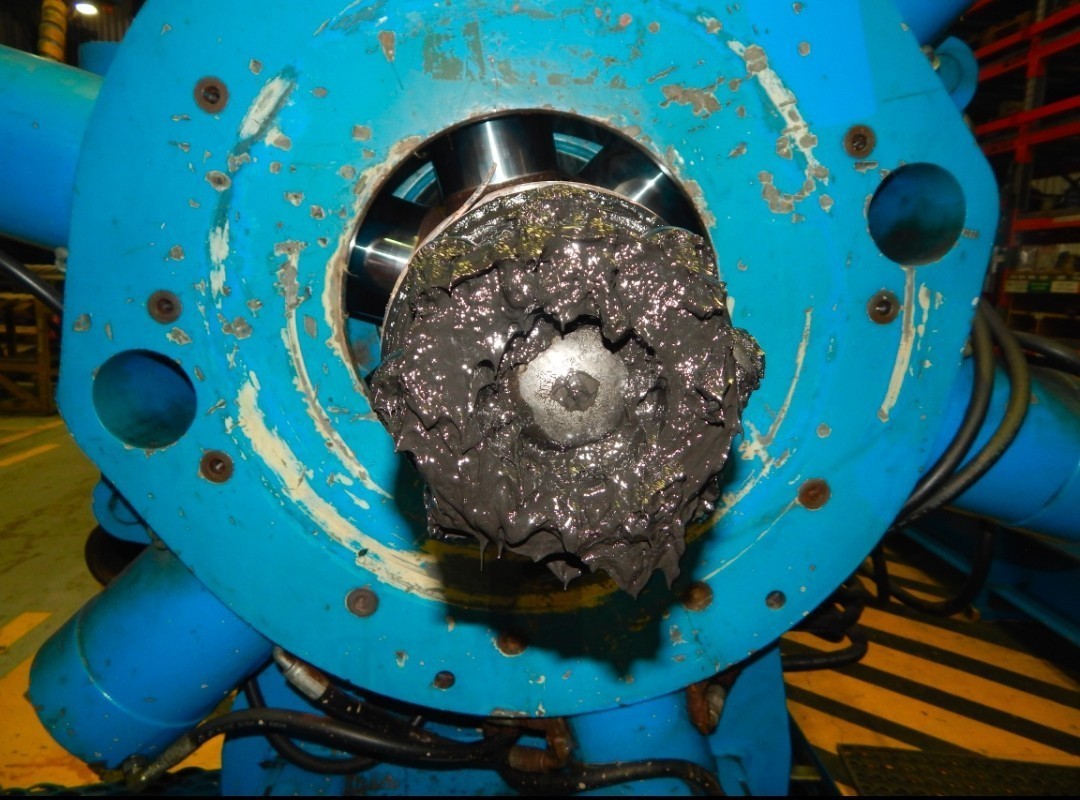

обратите внимание, что эластомер (прорезиненное покрытие внутри, выглядит почти как новое. При довольно большой наработке на ВЗД.

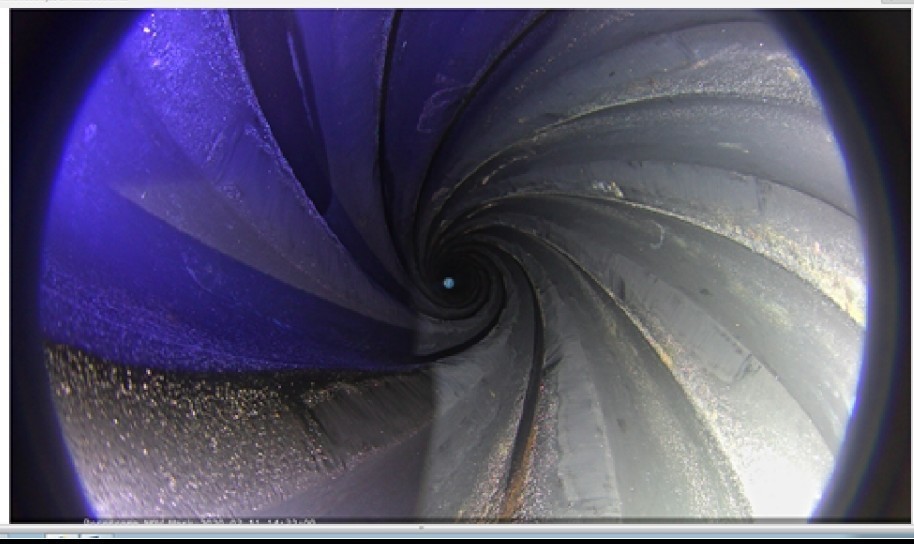

На этой фото можно увидеть внутренности ВЗД и разглядеть немного информации о цехе.
А вот здесь хорошенько промазанный вал)

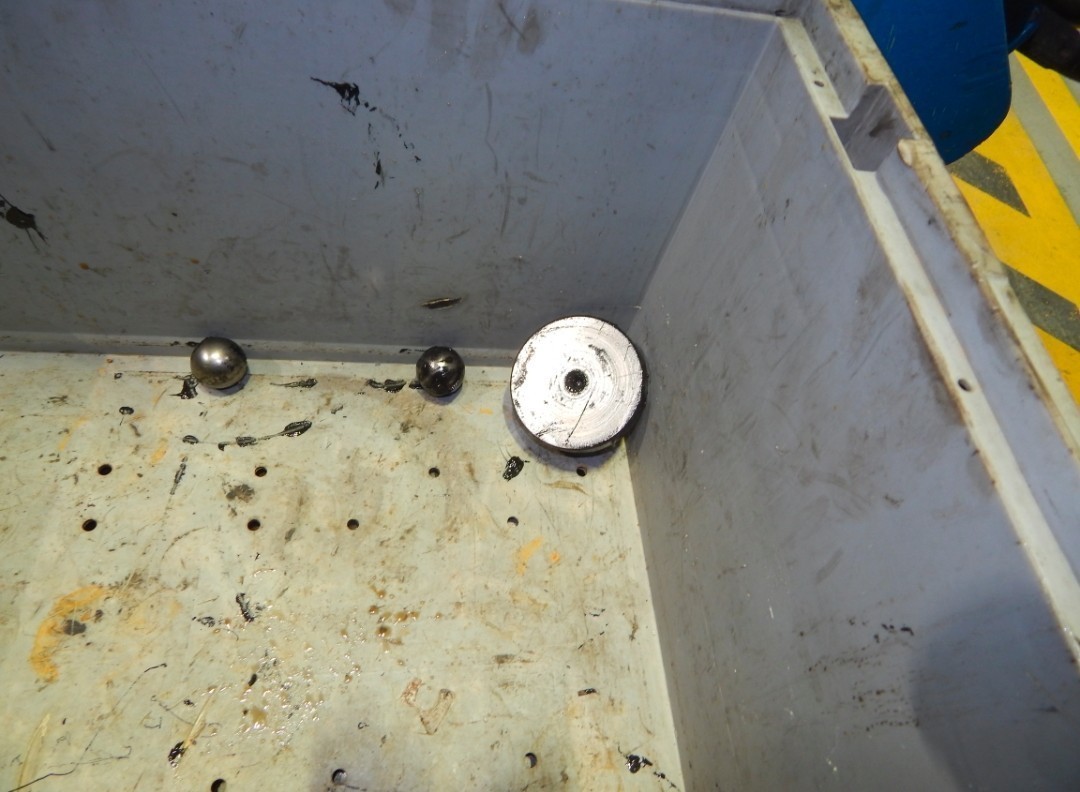

Ну и, собственно, шарики с него)

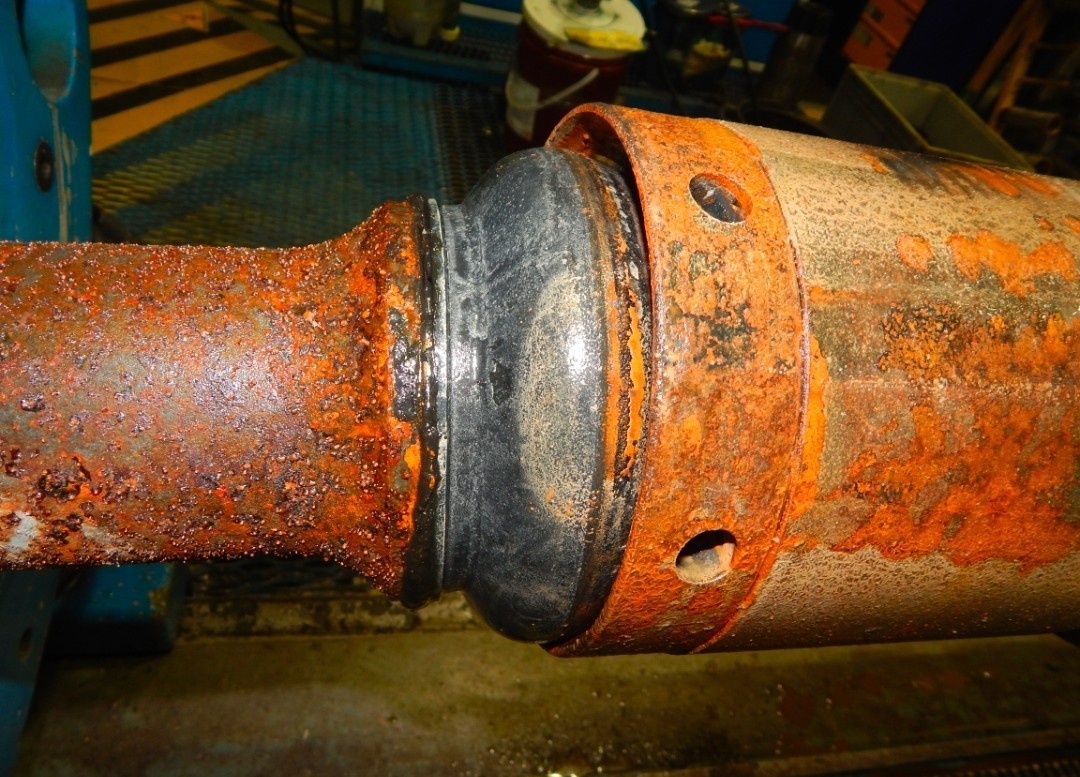

маслонаполненный вал, изгибается на случай работы с перекосом )
Фоточка, прекрасно передающая размеры ВЗД.
И напоследок, регулятор угла перекоса.

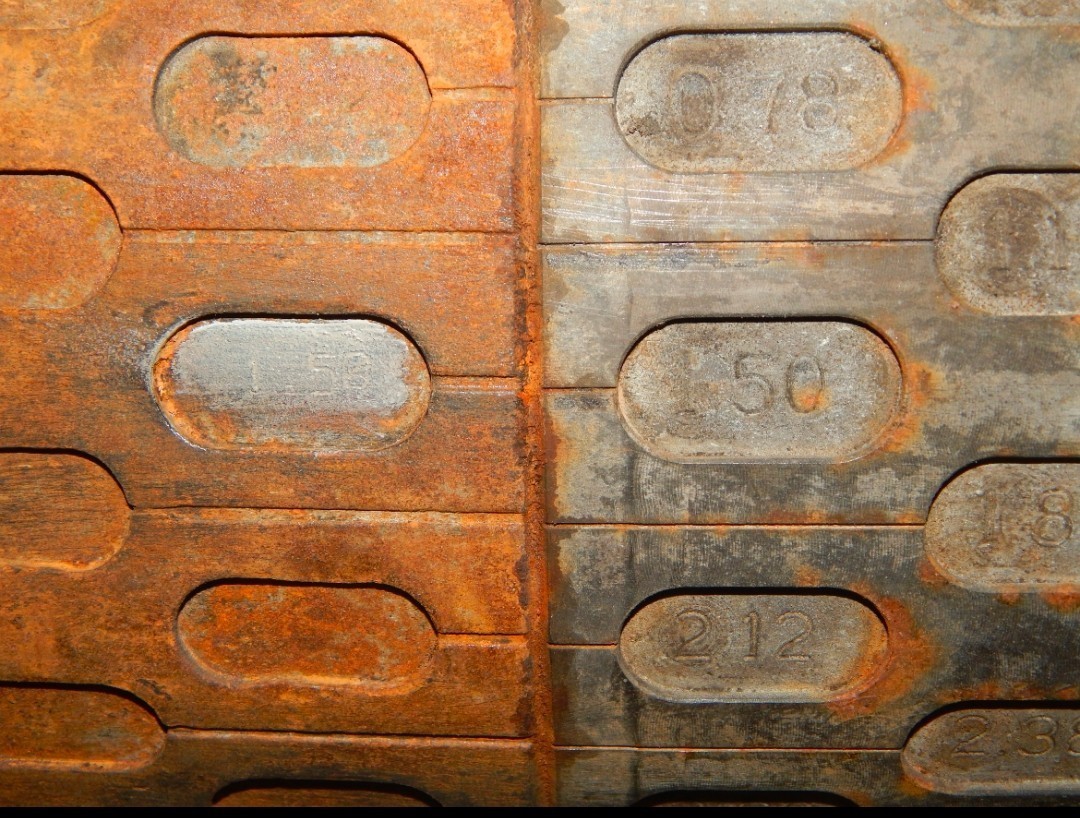

на фото видна шкала.
как вы понимаете, сейчас движок сломан на полтора градуса)
Ну вот собственно и все, чем хотел поделиться сегодня)
Для тех кому не понятно или интересно, с удовольствием отвечу на все ваши вопросы)
Спасибо за внимание)
