Акустический экран для микрофона своими руками

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

Задумал сделать самостоятельно акустический экран для микрофона, который будет крепится на стойку. Из всевозможных вариантов материалов (вплоть до металлического каркаса) остановил свой выбор на фанере толщиной 4 мм. Главная задача - конструкция должна быть легкой, быстросъемной и не дорогой. Ну и от лишних звуковых отражений избавлять в некоторой степени, разумеется.

Купив лист тонкой фанеры, распилил сразу же в магазине на необходимые части. Их три: средняя 200 мм в ширину и 300 мм в высоту, и две боковых по 150 мм в ширину и 300 мм в высоту.

Между собой эти фанерные куски решил скрепить маленькими легкими уголками (искал 135 градусов, но в магазине были только большие), взял под 90, решив что просто разогну их под нужным мне углом.

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

Стоит отметить, что уголки к довольно тонкой фанере крепить лучше не саморезами, а винтами и гайками и желательно с шайбами, предварительно просверлив в нужных местах отверстия под нужную толщину (у меня получилось так, что винтики закручивались в фанеру отверткой).

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

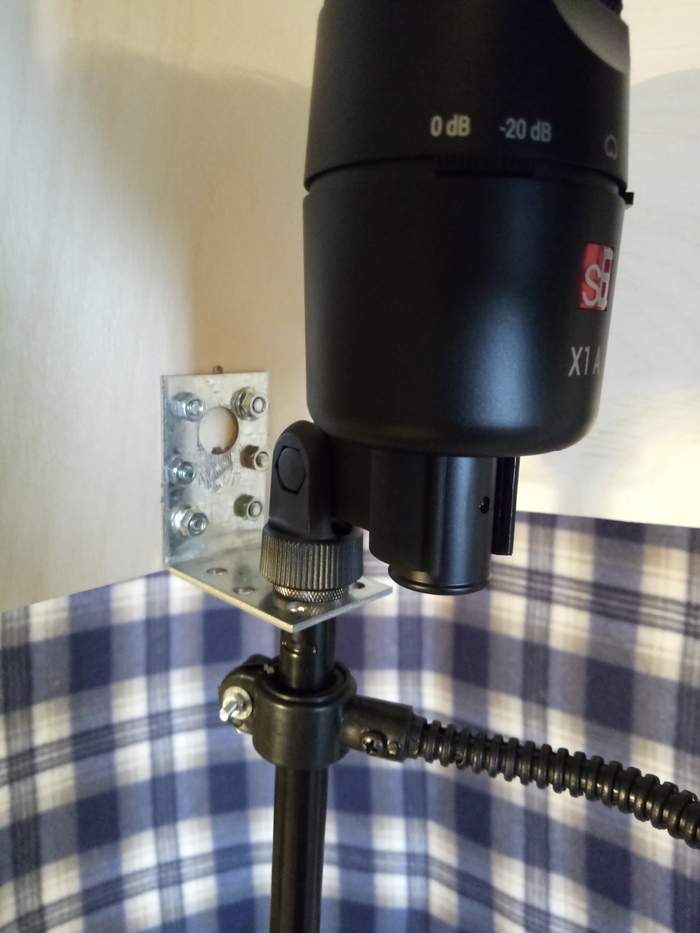

Для крепления на микрофонную стойку я выбрал уголок 90 градусов 50х50х35 мм. У этого уголка, помимо отверстий по краям для крепления к фанере, имеется еще одно пошире, правда его все равно пришлось рассверлить под диаметр резьбы микрофонной стойки.

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

У моей стойки широкая резьба под держатель микрофона, но бывают стойки и с узкой резьбой (существуют еще и переходники), поэтому не всем придется расширять это отверстие.

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост
Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

Вот собственно, каркас будущего акустического экрана собран. Предварительная примерка по месту:

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост
Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

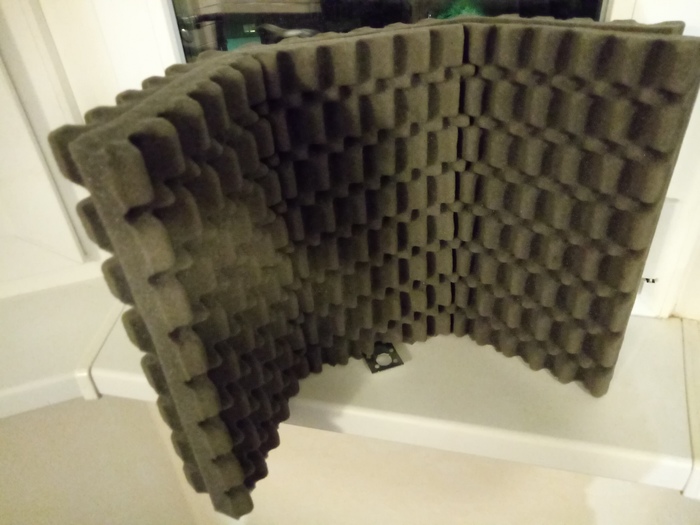

Далее я взял пару кусков акустического поролона, обрезал по размеру своего экрана (обклеить решил с двух сторон) и, собственно, приклеил к фанерному каркасу. Все точки крепления (винты и гайки) теперь спрятаны под поролоном.

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

Клей подсох, все держится хорошо, крепко. Акустический экран готов! Он довольно легкий и быстро монтируется на микрофонную стойку (и демонтируется тоже).

Хочу отметить, что стоимость такого экрана гораздо ниже, чем в магазинах за фирменные, что тоже очень приятно!

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост
Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

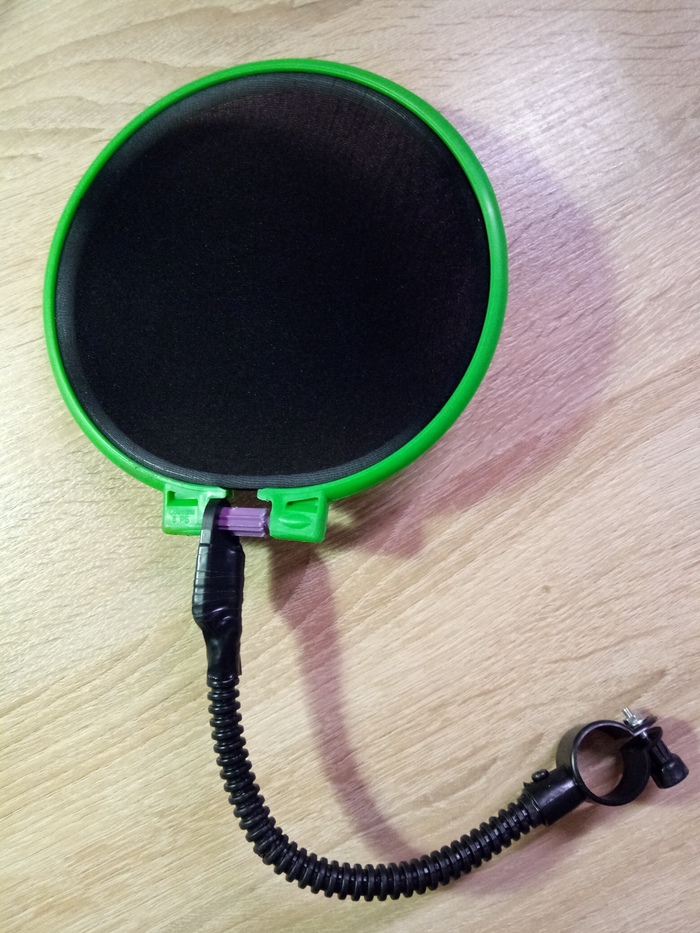

Кстати, поп-фильтр я тоже сделал себе сам. Получилось очень дешево. Вязальные пяльца, капрон, гибкая "шея" и хомут от велосипедного зеркала. У меня ушло 86 рублей на эти материалы.

Поп-фильтр так же отлично справляется со своей задачей, спокойно регулируется по высоте, наклону и т.п.

Акустический экран для микрофона своими руками Акустика, Экран, Звукоизоляция, Шумоподавление, Звук, Звукопоглощающая панель, Акустический экран, Своими руками, Длиннопост

Вот и пора заканчивать эту историю! Всем спасибо! Рад, если кому пригодится!

Найдены возможные дубликаты

+23

Без лотков для яиц  - незачот!)

Иллюстрация к комментарию
раскрыть ветку 1
0

+, Недавно для конкурса нужно было сделать видео с виденьем определенного вида виски. На работе из пары лотков соорудил экран и записал голос, цоконье прекрасно перекрылось ветошью перед микрофоном.

+5

Вполне себе ничего. полчилось. Навскидку видно только 2 слабых места :

1. Крепление уголков напрямую в каркас, без амортизирующих прокладок однозначно будет передавать колебания, с панелей друг на друга и на стойку микрофона. Не драма конечно, но логичнее чем то проложить.

Да, добавится неустойчивости , но

2. очевидно хочется крепления как минимум на 2 точки.

раскрыть ветку 2
0

На счет креплений - две точки вовсе не обязательно. Держится уверенно, устойчиво. Но, разумеется, каждый может сделать себе как ему захочется.

раскрыть ветку 1
+2

Да это не столько критика в ваш адрес, сколько информация для размышления для ваших возможных последователей. Если конструкция решает все ваши вопросы на имеющемся у вас оборудовании - мое почтение. Но при других обстоятельствах озвученные мною моменты могут стать существенно более важными.

+2

Поп-фильтр так же отлично справляется со своей задачей

Ловит летящие слюни?

Какая у него функция?

Всегда было интересно, но даже не знал что эта штука называется поп-фильтр.

раскрыть ветку 10
+18

Основное назначение его фильтровать запись от глухих "взрывных" согласных "п", "б" и прочих лишних "задуваний". Ну и как бонус - да, летящие слюни не попадают на сам микрофон.

раскрыть ветку 8
+1

Свистящие и шипящие еще.  А так в целом здорово получилось. Как голос теперь звучит?

раскрыть ветку 3
-1

т.е. у "шипуппи"  нет вообще шансов долететь до микрофона ?:)

раскрыть ветку 3
+1

конденсаторные "студийные" микрофоны не имеют никакой поролоновой защиты и очень хреново реагируют на согласные вроде "п", "б" и так далее - при их произношении в сторону микрофона идет мощный воздушный поток, который приходится на мембрану и на записи получается лютая херота.

вместо него, в принципе, можно использовать обычный поролоновый "набалдашник", но студийные конденсаторники рассчитаны на работу именно с поп-фильтрами.

+1

Гы. Купил как-то тоже SE X1 вокал паком (сразу с пауком и поп-фильтром).

Зачем купил? А ХЗ, захотелось и все тут.

Слышал, что для кондеров нужно спецпомещение звукоизолированное, но не думал, что будет все настолько плохо - включаешь мик и слышно, как кот двумя этажами ниже яйца вылизывает.


В итоге провалялся несколько лет в ящике.

Щас приспичило помузицировать, записал злой метал-трек, уже придумал, что и как петь, достал мик... Мать его, ловит ВСЕ абсолютно. Шум компа, на улице собака гавкнула, соседка на мужа-алкаша ругается....


Крч, единственным выходом вижу выехать куда-нить глубоко в лес с ноутом и там писаться прямо в закрытой машине ))

раскрыть ветку 6
0

дешево и сердито можно собрать картонную коробку 1,5х1,5х2 м и облклеить бумажными лотками для яиц в два слоя)

раскрыть ветку 4
0

Ты, видимо, не совсем понимаешь, в чем проблема.

Яичные лотки - вариант для какого-нибудь колхозного гаража, чтобы убрать общее эхо от стен при громкой игре. Это вариант рассеивания, но не звукоизоляции.

Акустический поролон не выполняет роль звукоизолятора.

Проблема конденсаторного микрофона в том, что он записывает абсолютно все. Если у тебя очень хороший слух и ты еле-еле слышишь какой-нибудь шум с улицы - кондер это запишет.

Так что коробка с яичными лотками тут более чем бесполезна.

раскрыть ветку 3
0

В моем случае далеко не так критично все)

+1

Какая польза обклеивать с обратной стороны? Жалко было выбрасывать?

раскрыть ветку 2
+6

Чтобы не палить колхозинг из фанеры с торчащими шурупами)

раскрыть ветку 1
+3

Именно! С обратной стороны обклеил для эстетики

0
А почему микрофон без паука, стойка не передаёт на него ничего?
раскрыть ветку 1
0

Паук будет позже

0
Иллюстрация к комментарию
0

Тоже владею SE X1. Вопрос как к владельцу, он такой же "тихий" у вас? Я имею в виду, мне приходится выкручивать ручку громкости до 75% на звуковой карте, чтобы он без проблем улавливал мой голос.

раскрыть ветку 4
+1

Вставлю свои 5 копеек, не знаю, что у вас за карта, но на картах обычно преампы не самого лучшего качества стоят. Вам может быть полезен микрофонный предусилитель с фантомным питанием на борту, хороший пример Art tube mp. Пользуюсь таким при записи вокала, комнаты при записи барабанов, хорошо себя показывает как с конденсаторными микрофонами типа вашего, так и с тем же динамическим sm7b, "раскачивает" голос хорошо, лишнего шума не добавляет, а выход дает такой, что на карте ручку предусиления можно на минимум ставить. Можно и подешевле взять, типа Behringer mic100

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 2
+1

Отличный пример!

0

У меня Presonus Studio 26

0

Все дело в предусилителе в аудиоинтерфейсе. Мне хватает ручку на 12 часов поставить. Но на всякий случай убедитесь, что у вас не включен аттенюатор. У моего микрофона, например аттенюатор на -20Дб, что позволит мне записать даже гитарный кабинет не перегружая капсюль микрофона

0

Поролон видел в музыкальных магазинах, да. А где брали "гибкую шею"?

раскрыть ветку 2
+1

Шея и хомут от велосипедного зеркала из фискпрайса. У нас стоит 50 руб

раскрыть ветку 1
0

о! спасибо! )))))

0

sE Electronics )) тоже хотел взять, но потом с рук ат2020 взял, а звуковушку UR12, которая от Steinberg

0

насколько эффективный получился?

раскрыть ветку 1
+2

Неплохо избавляет от лишней комнатной "отраженки". Но стоит учесть, что при громкой записи, звучат и остальные стены, и потолок. Поэтому акустический экран не панацея от комнатной естественной реверберации, но все же с ним немного лучше. Вообще акустика помещений тема обширная...

-3

Это акустический поролон.И что-то я не видел в продаже акустический пенопласт...

раскрыть ветку 3
+2

Причем тут пенопласт?

раскрыть ветку 2
+1

А это я промахнулся, отвечал старомудоктору чуть ниже.

раскрыть ветку 1
-3

А зачем все это? Студию звукозаписи организуешь?

раскрыть ветку 2
+1

Студию дома? Нет! Это нужно для того, чтобы я мог записать дэмо-материал, полностью проработать аранжировку, бэки, чтобы иметь референс. Когда приходишь на студию полезно иметь четкое представление о всех нюансах муз.произведения. И дэмо-версии помогают собрать музыкальные идеи в кучу, еще до записи в нормальной студии увидеть где ошибки, тем самым экономя деньги.

раскрыть ветку 1
0

Не знал о таких нюансах!

-7
Комментарий удален. Причина: данный аккаунт был удалён
раскрыть ветку 1
-3

Бан!

-9

IMHO гораздо лучше брать не поролон, а пенопласт. Он с одной стороны, отлично поддаётся обработке и сборке из него конструкций. С другой - гораздо дешевле, особенно если намерен собирать конструкцию побольше.

раскрыть ветку 3
+2

Не совсем понял причем тут пенопласт

0

Не путайте звукоизоляцию со звукопоглощением

0

У пенопласта просто никакие акустические характеристики по поглащению высоких частот и верхней середины по сравнению с поролоном, так как у него нет пористой структуры. Такой экран не имел бы никакого смысла, возможно даже ухудшил бы звучание дополнительным эхом. А смысл именно в поглощении.

А делать из расчета "не работает как надо, зато дешево" - идея так себе.
