Первым устройством, которое будет препарировано, стал ученический комп стандарта MSX2 - Sanyo mpc-2300.

Про историю стандарта https://pikabu.ru/story/istoriya_kompyuterov_standarta_msx_6271037

Выглядит он так:

Представляет из себя моноблок, состоящий из поддона, верхней крышки с клавиатурой (весит около 4х кг). Два серых прямоугольника - это шторки, которые закрывают разъёмы картриджей.

Раскладка клавиатуры нестандартная (замучаетесь вводить англоязычные команды), ввод цифр происходит с нажатой кнопкой шифт.

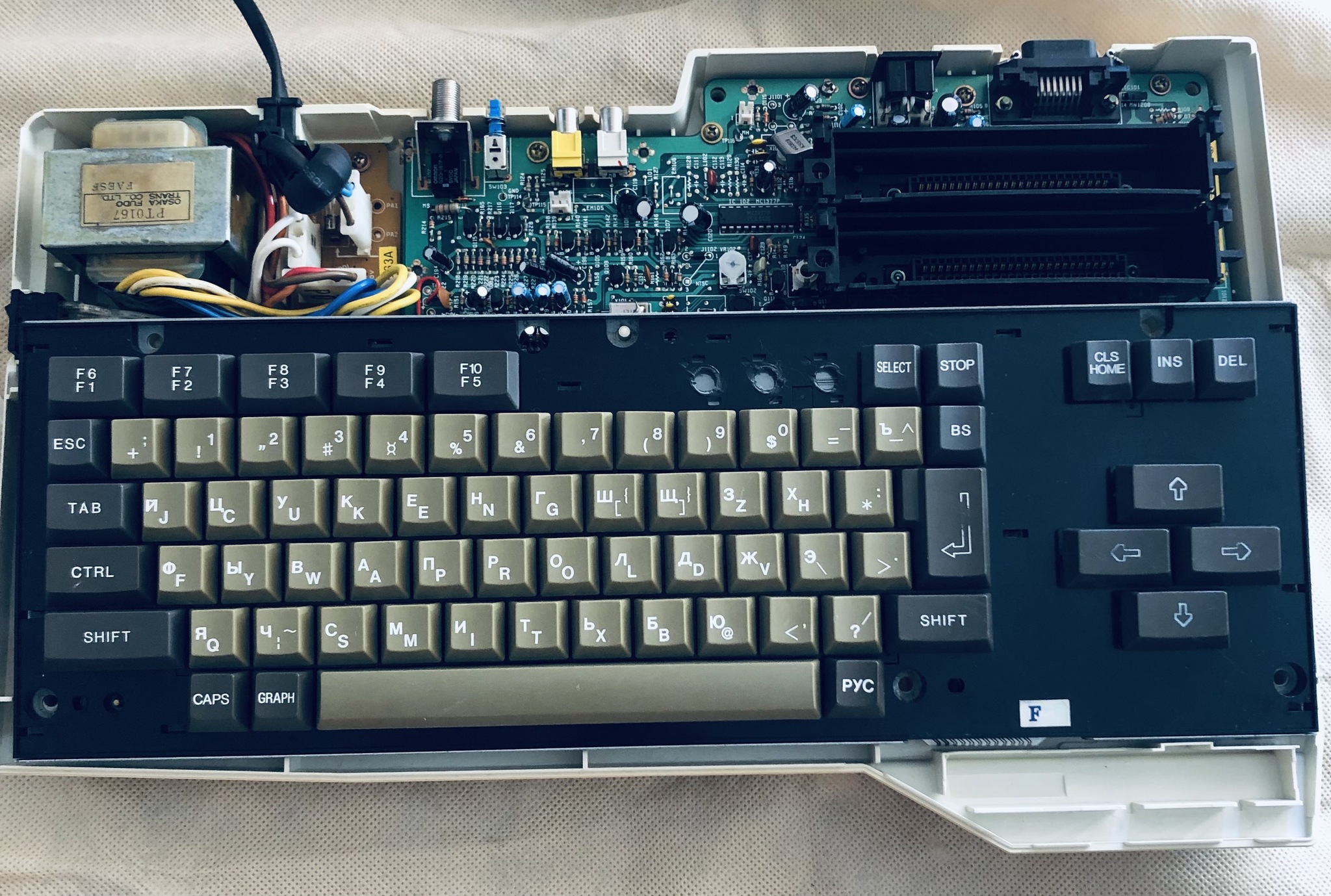

При снятой верхней крышке нам предстаёт такой вид:

Отсоединяю клавиатуру: слева блок питания, справа основная плата.

Блок питания довольно простой по конструкции.

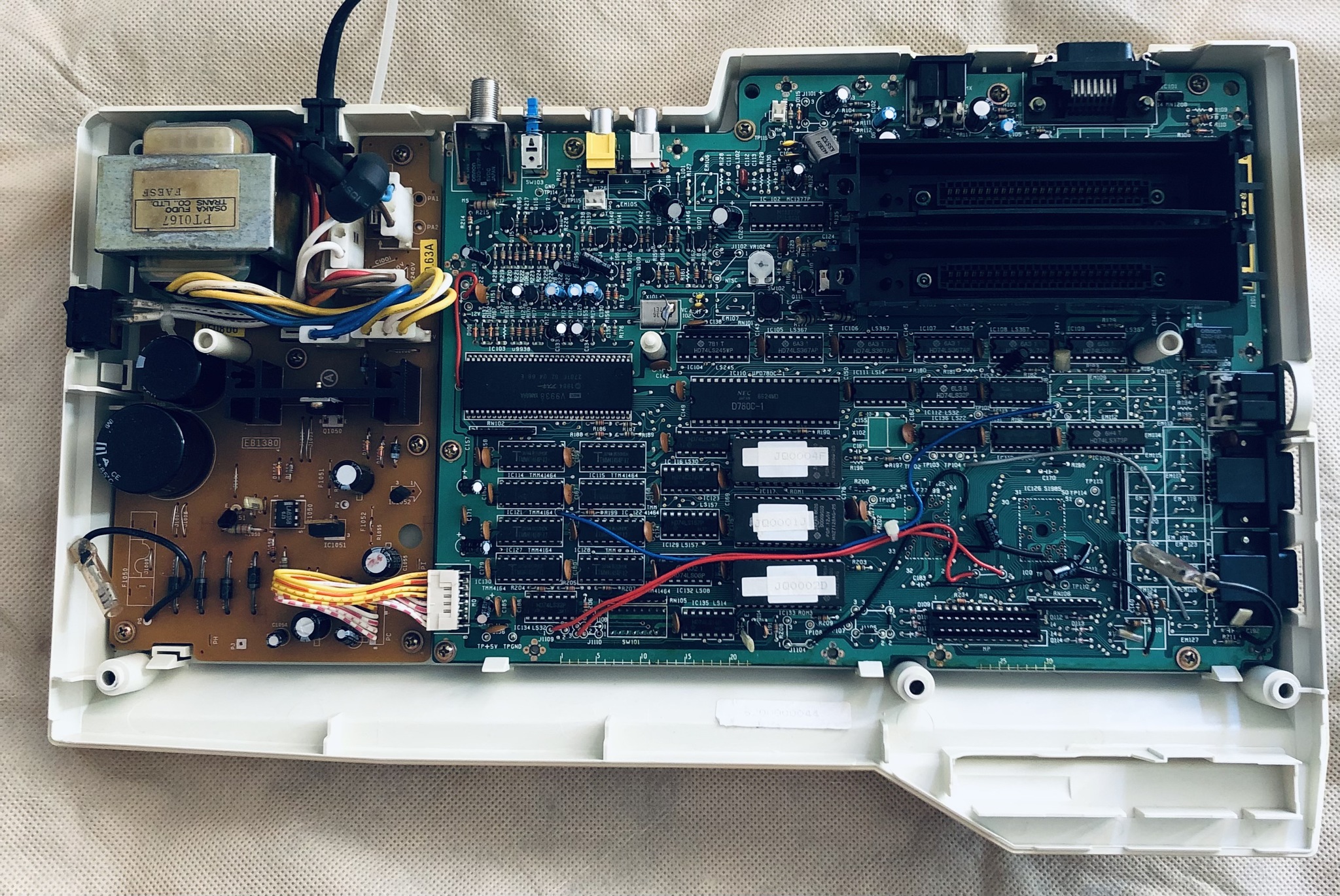

А вот и основная плата:

1. Видеопроцессор v9938

2. Процессор  NEC Z80 4MHz

3. Блок вч\нч сигналов на аудио\видео, разъёмы AV rca, выход на антенну

4. Биосы BIOS + Extended BIOS (32 КБ), MSX BASIC V2.0 (16 КБ), DiskROM (16 КБ), MSX-Audio BIOS (32 КБ)

5. Озу 128 кб и видеопамять

6. батарейка для часов реального времени

7. два порта джойстиков и разъём для подключения магнитофона

8. RGB\ звук видеовыход

9. порт принтера

10. разъёмы картриджей.

11. разъём шлейфа клавиатуры.

12. логика в процессе уточнения.

С обратной стороны платы распаян "чипсет", MSX engine

Yamaha S1985

Yamaha YM2149 Программируемый звуковой генератор - звуковой чип, совместимый с General Instrument AY-3-8910

чип параллельного ввода / вывода : обратно совместим с Intel i8255

MSX1- и MSX2-функции (отображение памяти до 512 КБ)

Часы реального времени (совместимые с Ricoh RP5C01A), включая ОЗУ 26 x 4 бита, с резервным питанием от (отдельной) батареи

100-контактный плоский пластиковый корпус

по cf77099aft информации не нашёл, если что, дополню потом.

Блок переключателей задаёт сетевой адрес машины в сети

Клавиатура плёночная, довольно неудобная.

Под платой находится металлический поддон, который выполняет роль экрана

Блок индикации состоит из двух плат: питание и капс\кириллица

Разбирается и собирается довольно легко, нужна только крестовая отвёртка.

И после сборки подключаю к телевизору, вставляю картридж и вуаля
