3d печать: проектируем без поддержек
Вот пара советов 3д-печатнику/конструктору. Софт: Fusion 360, Ultimaker Cura.

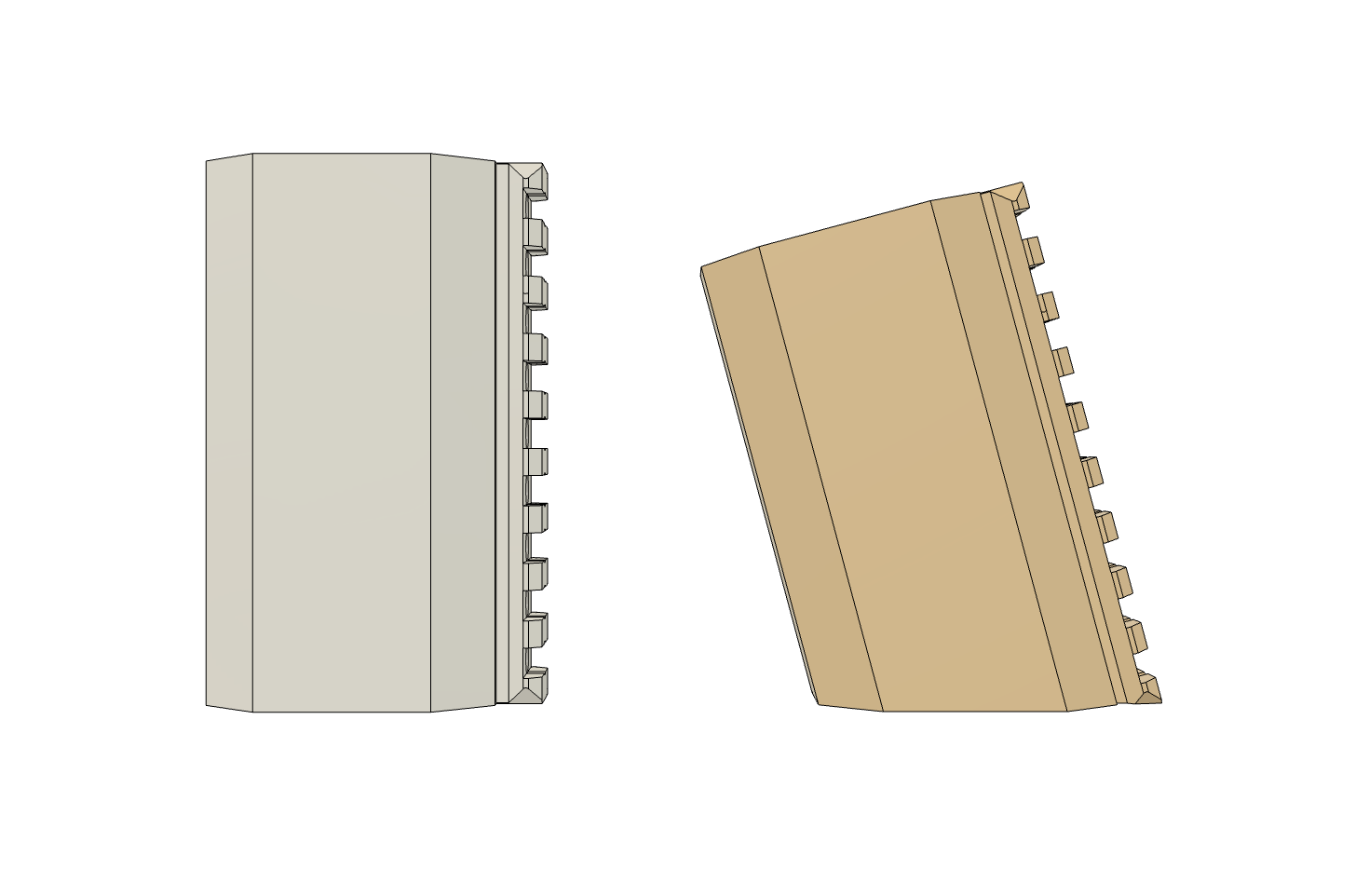

Предположим, у вас деталь как слева. Наклоните ее.
Вот почему:
Теперь в модели нет плоскостей, параллельных столу, ничего не нависает и поддержки не нужны.
Кроме того, сила межслойной адгезии всегда меньше, чем сила разрыва всех сосисок пластика внутри слоя. Поэтому выгоднее делать большие слои.
Ок, не хотите наклонять — закруглите (Fillet). Если конструктивно не мешает.
И поддержки исчезают. (У меня в Cura: Support overhang angle 85.0)

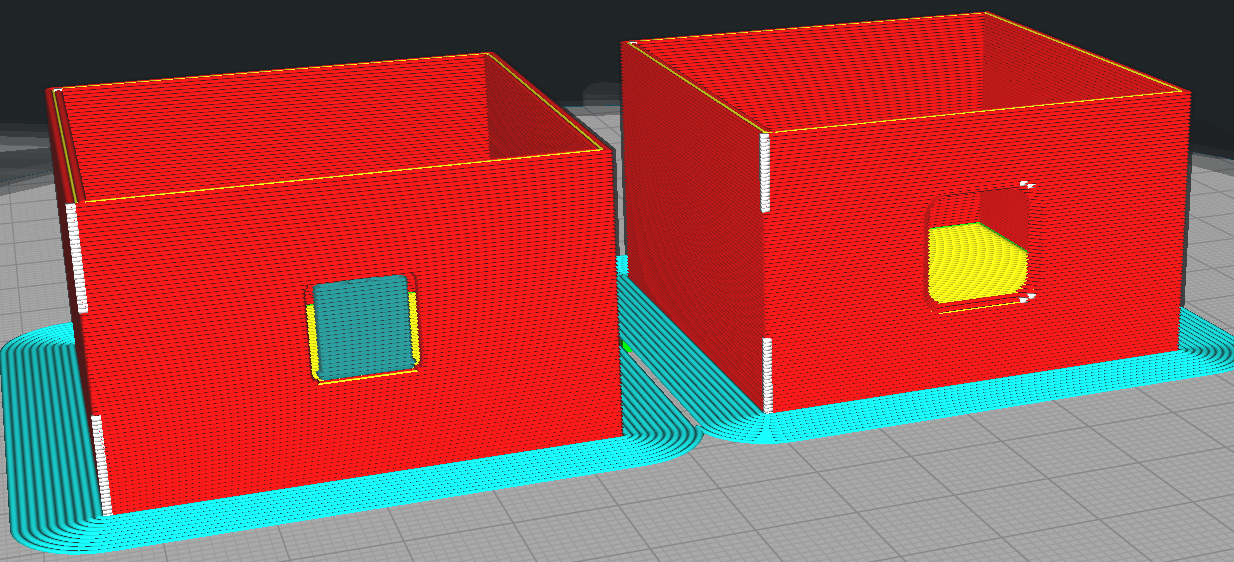

Предположим, вы делаете отверстие в коробочке.
Сделайте фаску (Chamfer). Может быть, провиснет один слой над отверстием, но это не страшно, ножом срежем. Зато поддержку не печатать и не удалять потом.
Если вам некрасиво снаружи такое делать, сделайте внутри. Можно даже только к одной верхней грани применить, так как только она подвержена нависанию.

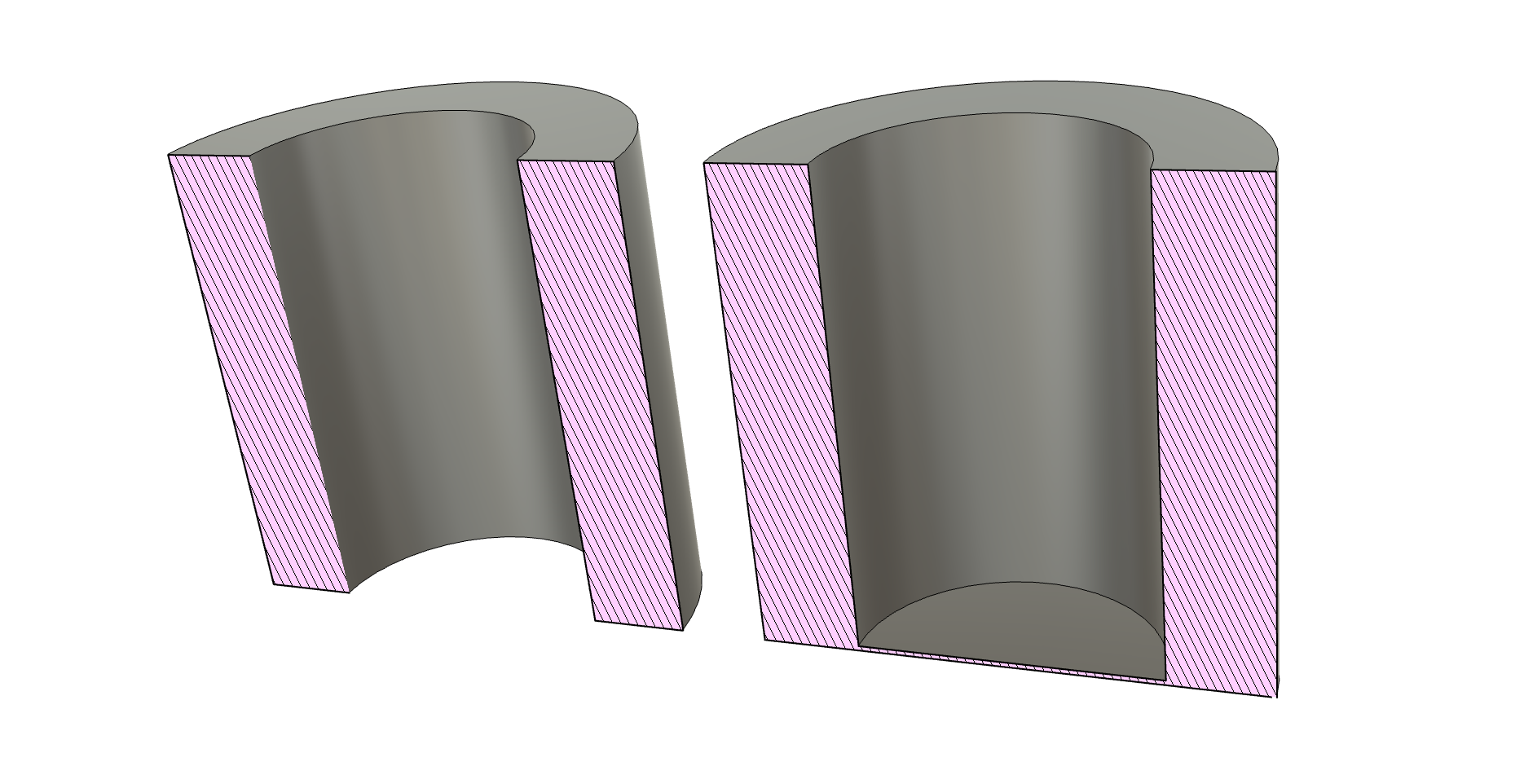

Отверстие в днище детали можно увести в конус с той же целью. Делаем Q (Press Pull) во Fusion 360 на 15 мм (радиус отверстия), делаем Chamfer на 15 мм.
На этом всё, что я смог вспомнить по вопросу борьбы с поддержками с точки зрения проектирования.
PS.
Я не встречал 3д принтеров, которые могли бы нормально напечатать небольшое круглое отверстие на первом слое. К тому же отверстия никогда не получаются диаметра как в проекте, приходится сверлить. Я лично считаю, лучше сверлить, чем крупнить, объясню потом.
Заделайте отверстие в проекте, если оно на дне. Заплатка высотой в 1-2 слоя вашей печати (например 0.2) даст вам более идеальный первый слой.
