Дорогие пикабушники и пикабушницы.

Хочу поведать вам о такой повседневной вещи как IP домофон, почти все с ним сталкивались, но как он устроен и как работает мало кто знает (в том числе и я). Поэтому я решил разобраться в этой чудном устройстве не прибегая к документации, с ней будет не так интересно. Да и просто понять насколько эта штука дружелюбна к незнакомому пользователю.

(будет много буковок, воды, ошибок, заблуждений, фотографий, скринов и возможно мемов)

Приступим.

Начнём с внешнего осмотра.

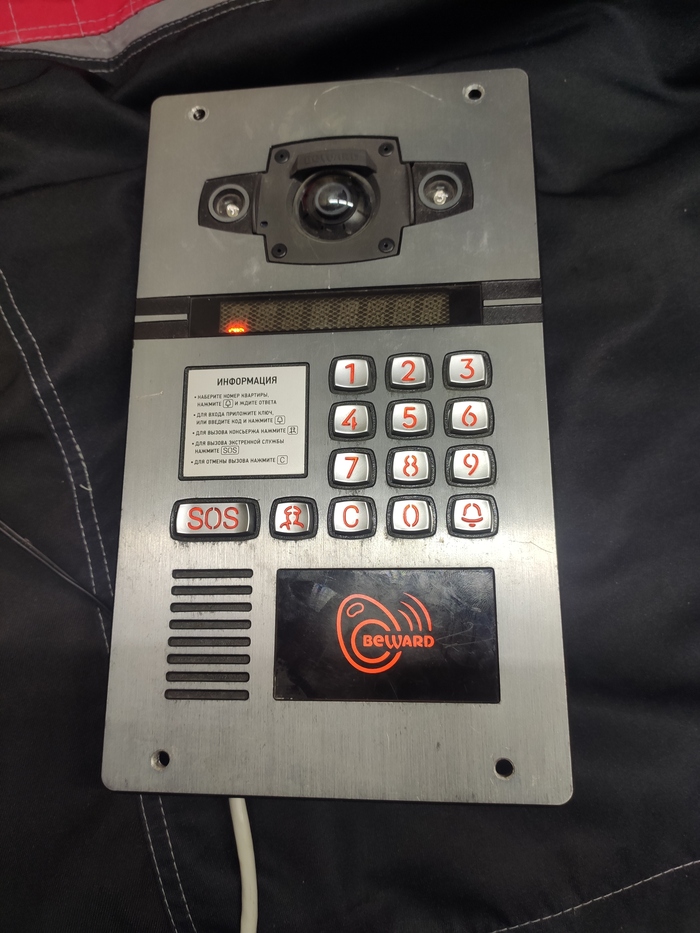

Вот так выглядит фронтальная часть которую мы привыкли видеть.

Видно что он Б/У. Тем интереснее, возможно там остались какие-нибудь настройки которые нам расскажут как это устройство работает в сети.

(Ах да что бы всем было спокойно, я не спёр его с подъезда, а честно выпросил на работе. По играться так сказать)

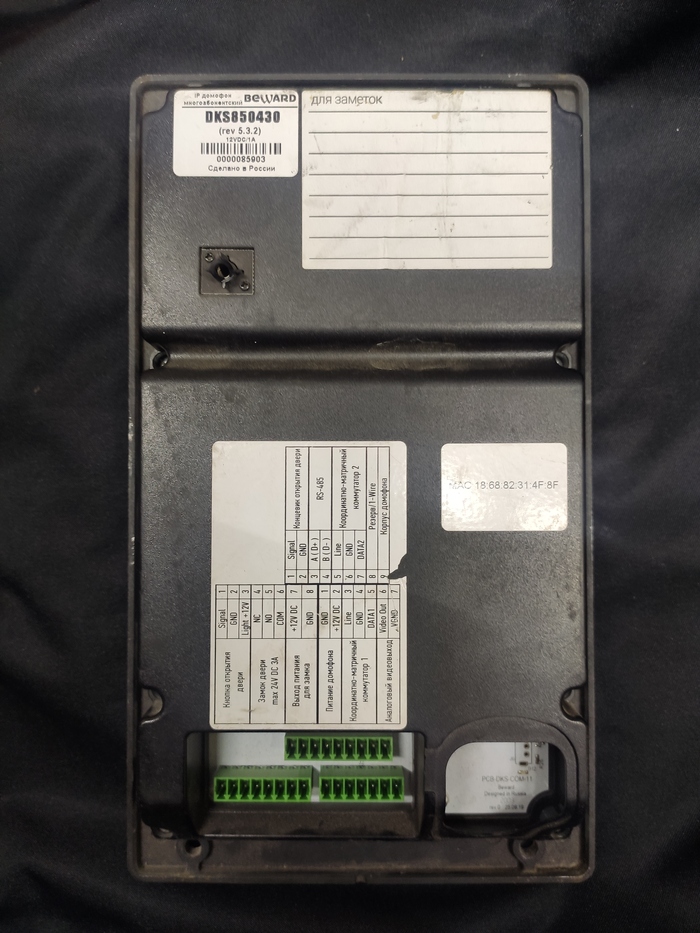

Тыльная часть видно 3 разъёма и описание к ним (начнём разбор слева на право, снизу вверх)

1. Кнопка которой отведено три контакта Сигнал, Общий и подсветка напряжением 12 Вольт

2. Замок двери так же три контакта и надпись максимум 24 вольта постоянки и 3 ампера (обозначение контактов нам не двусмысленно намекает что замком управляет электромагнитное реле NC,NO,COM)

3. Выход питания замка два контакта 12 вольт (З – Забота, но вот максимальный ток не указали)

4. Питание домофона два контакта 12 вольт (ну наверное отсюда домофон сам кушает, хотя почему наверное)

5. Координатно-матричный коммутатор 1. Три контакта - линия, общий, дата 1 (Ну этой штуки у меня нету, хотя видел её ранее)

Вот так выглядит

(Осмелюсь предположить что данное устройство представляет собой обычный сумматор, но я могу и заблуждаться)

6. Аналоговый видеовыход два контакта (собственно выход видеосигнала и общий контакт видеосигнала)

7. Концевик открытия двери два контакта (ну думаю чтобы панель знала состояние двери)

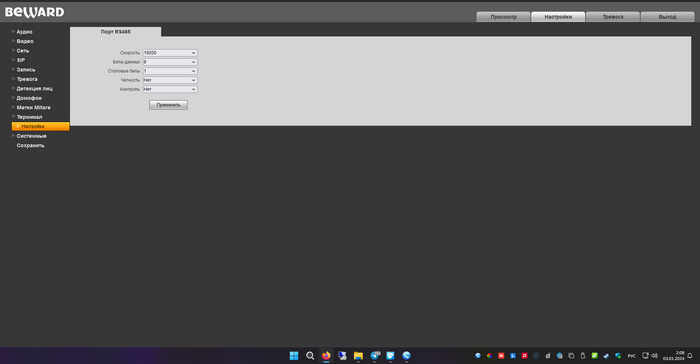

8. RS-485 два контакта (а вот это уже интересно, у меня конечно есть преобразователь интерфейсов, но под 11 виндой не работает он)

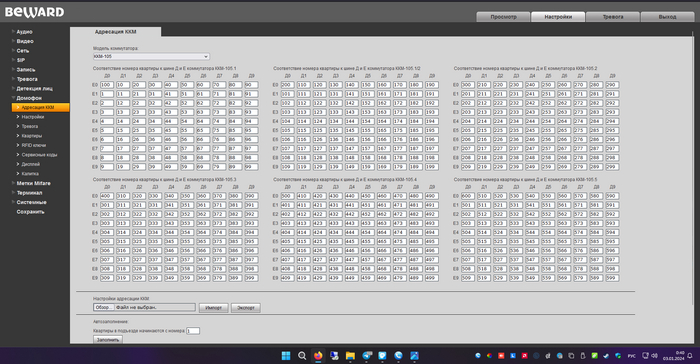

9. Координатно-матричный коммутатор 2 три контакта (ну это было только с другой цифрой)

10. Резерв (не известно для чего он)

11. Корпус домофона (то же не понятно он ведь на половину пластиковый, но фронтальная панель металлическая, возможно про неё)

Ну давайте разберём может что интересного увидим.

Много всего.

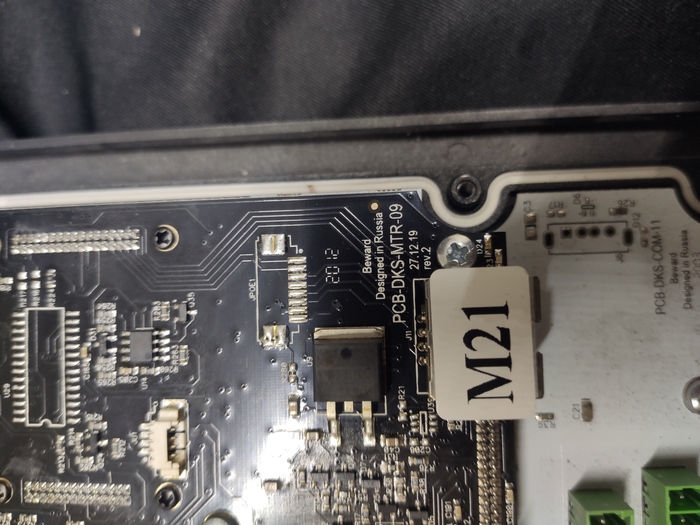

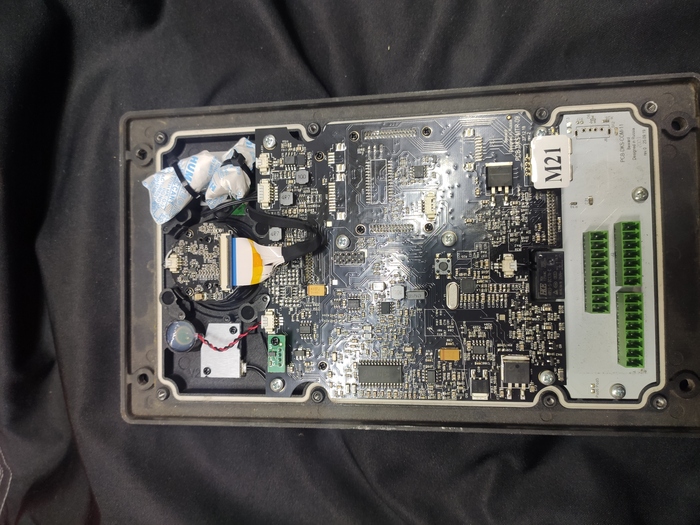

Камера, микрофон залитый герметиком, реле (управляющие замком), под наклейкой М21 прячется разъём LAN и есть много другого, но где мозги.

Лезем дальше в общем.

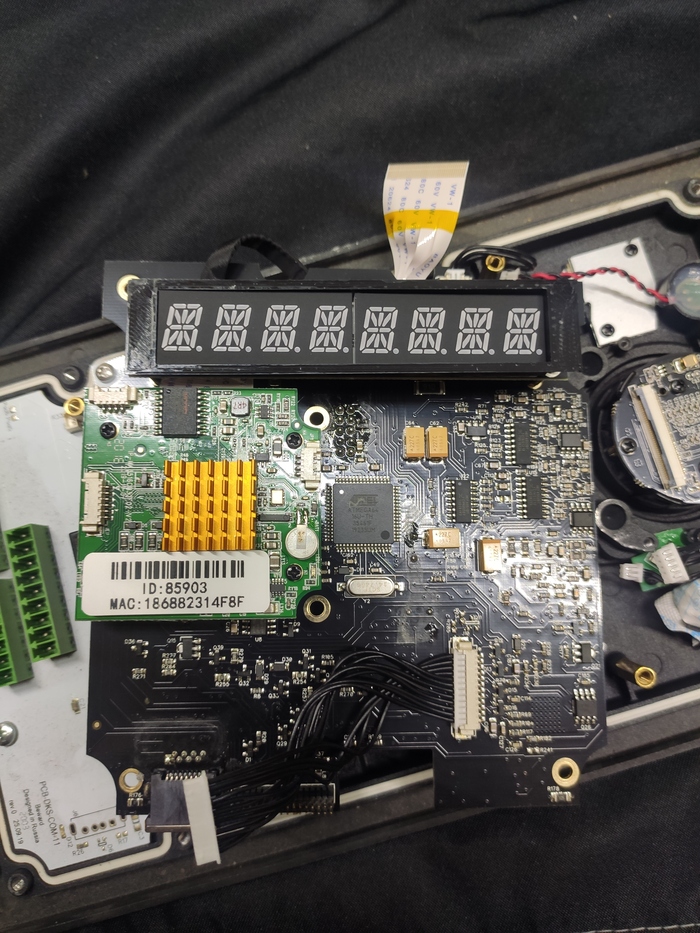

Ещё чуть-чуть винтов и видим мозги на зелёной плате, система на кристалле прикрыта радиатором что логично ведь он работает 24/7, так же есть ATMEGA64 которая управляет мелочёвкой, но важной мелочёвкой.

Ну и надпись что разработано в России.

Пробежались мы по внутрянке вскользь, так как я не Инженер-схемотехник, и выяснять назначение каждого транзистора, резистора, и конденсатора в задачи обзора не входит.

Ну давайте включим домофон.

Светится, но не понятно работает ли он.

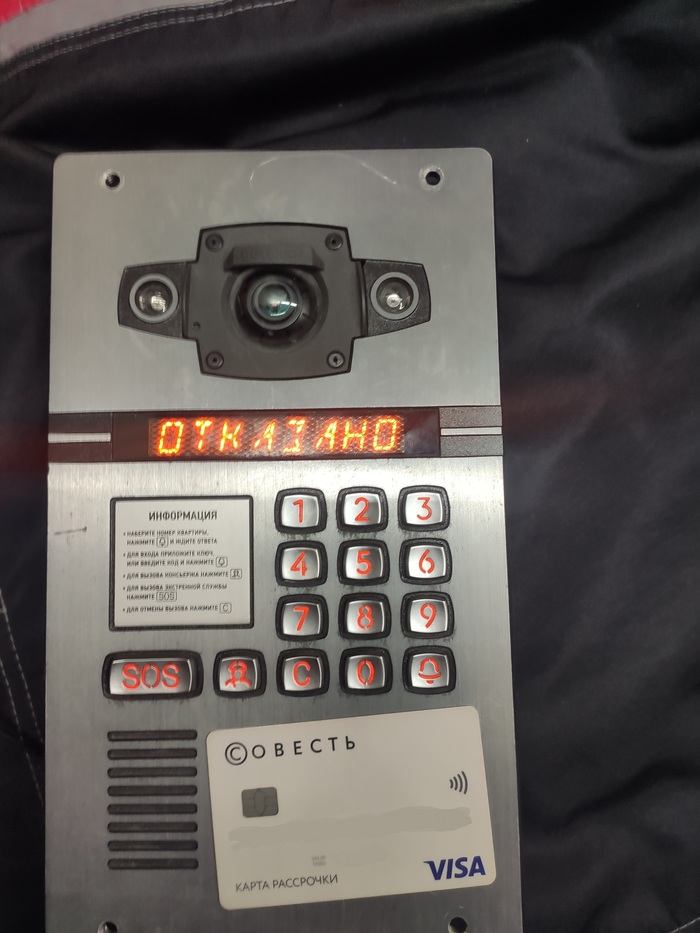

Проверим банковской картой.

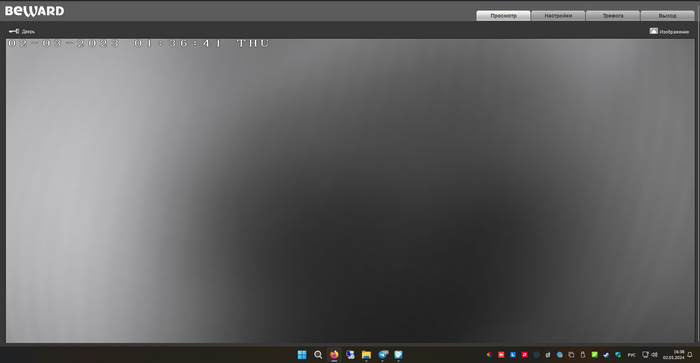

Глянем может веб морда доступна.

Доступна. (вообще огонь)

Логин и пароль тайна за семью печатями.

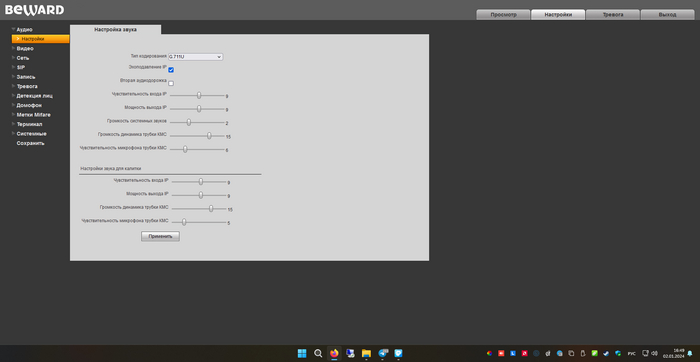

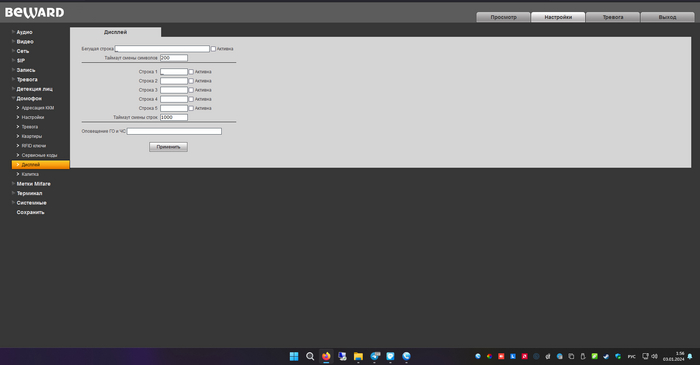

Ну пошли смотреть настройки и первое куда мы попадаем настройки Аудио.

Настройки нам говорят что пахнет IP телефонией (Внимательный пикабушник скажет что не пахнет, а воняет IP телефонией, но не суть) идём дальше.

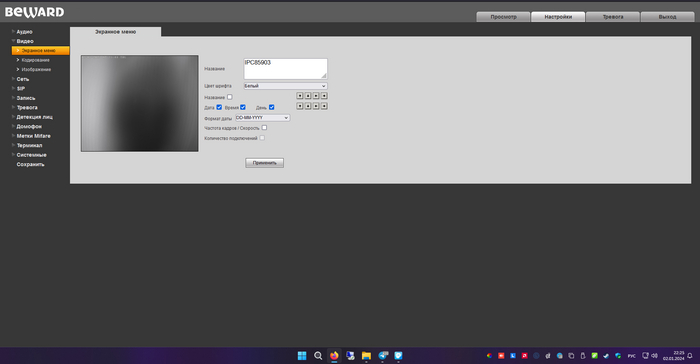

Под экранным меню подразумевается наложение текста поверх видео (дата, время, название канала)

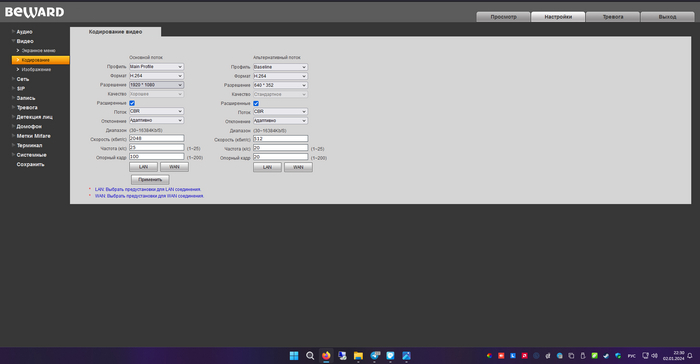

Кодирование видео предлагает настроить выходной видео поток. (кодек, разрешение, битрейт видео потока, выходной формат H.264 и MJPEG. Кнопки LAN и WAN ставят предустановки битрейта, количества кадров)

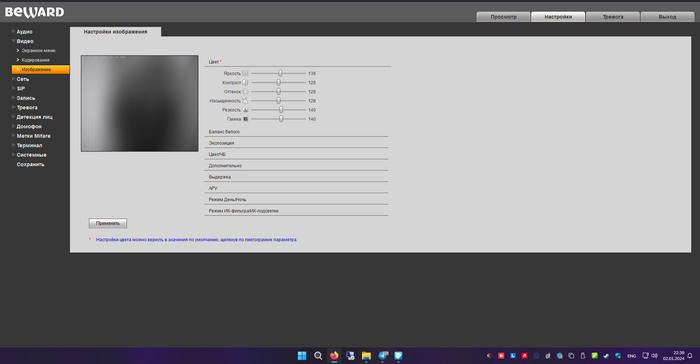

Ну тут просто местная коррекция изображения.

Вот тут уже интересно, первое что бросилось в глаза это ONVIF, а значит домофон ещё и IP камера (ну ты удивил читателя), но мне понятно откуда растут ноги у системы «Безопасный город»

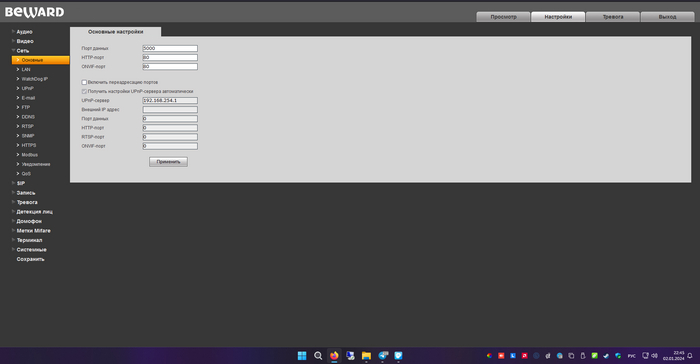

Порт данных может служить для любой информации, а HTTP порт в представлении не нуждается (мы ведь как то попали на веб морду)

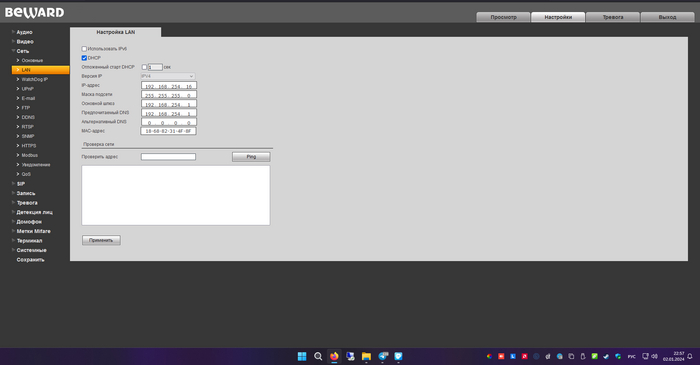

Настройки LAN они и на луне настройки LAN (DHCP включен это может говорить о том что в предыдущей сети он есть. Ну знаю я что он там есть, ноутбук мне так говорил)

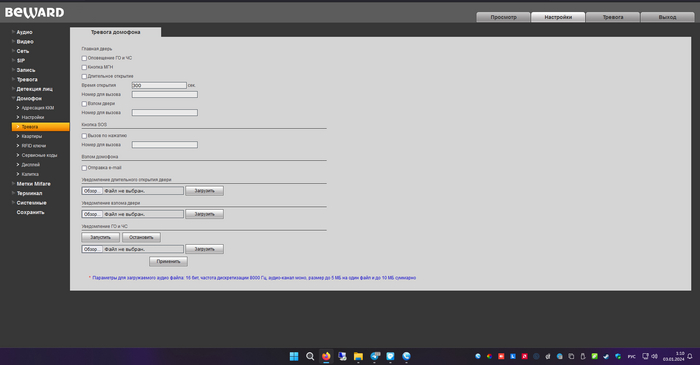

Описывать дальше настройки сети не вижу смысла (проверить нечем, ну вернее сторожевого сервера у меня точно нет, отправлять Alarm по почте можно. FTP, кроме видео и изображений я не ожидаю что то увидеть.)

Почему со второй строчки? А всё просто тут старые настройки.

Давайте посмотрим.

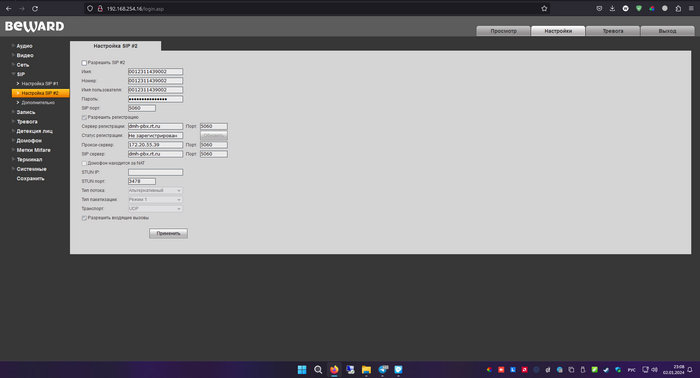

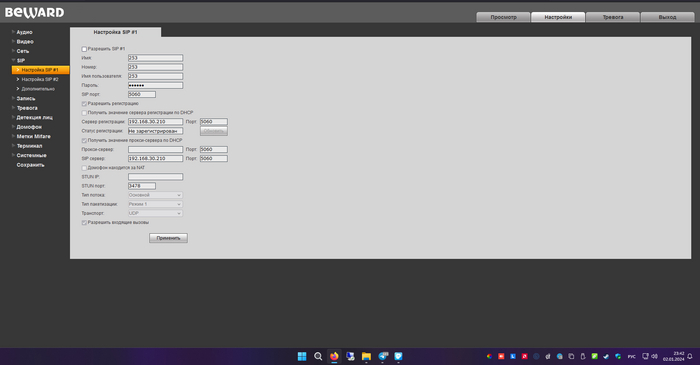

Имя, номер, имя пользователя, (пароль скрытый*), SIP порт и сервер, а также прокся (да сеть для СКУД изолирована это логично)

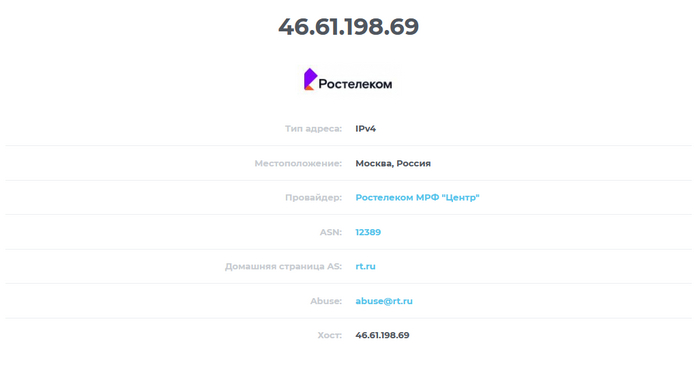

Что бы вы не страдали, вот куда привязан поддомен.

(Думаю стучатся туда бессмысленно, так как настроена огненная стена,но теперь могу с уверенностью сказать что звонки в квартиру идут через Москву)

А теперь моя душа требует экспериментов.

Одной организации я поднимал IP-ATC для видеоконференций (да я не смог настроить её правильно и информации мало, да я не могу в английский язык что бы вникнуть в документацию, и ты спросишь «пиздец ты не смог настроить FreePBX», а вот хер там плавал, я пытался победить FusionPBX. Всё что я понял из иностранных форумов,что я стрелял по воробьям из пушки, но оно работает и мне большего не надо)

Главное что можно попробовать позвонить. (Ну мост в подсеть организации у меня настроен просто)

Предварительная подготовка...

Зарегистрирован (Заебись)

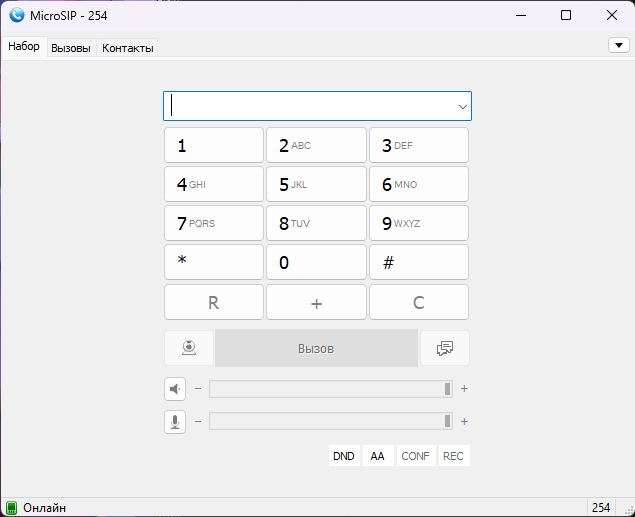

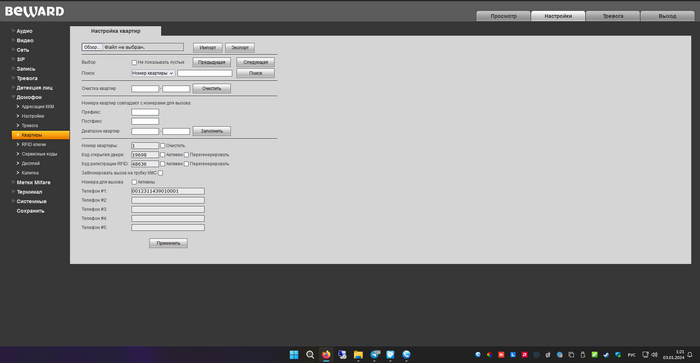

Софтофон запущен... ну пробуем.

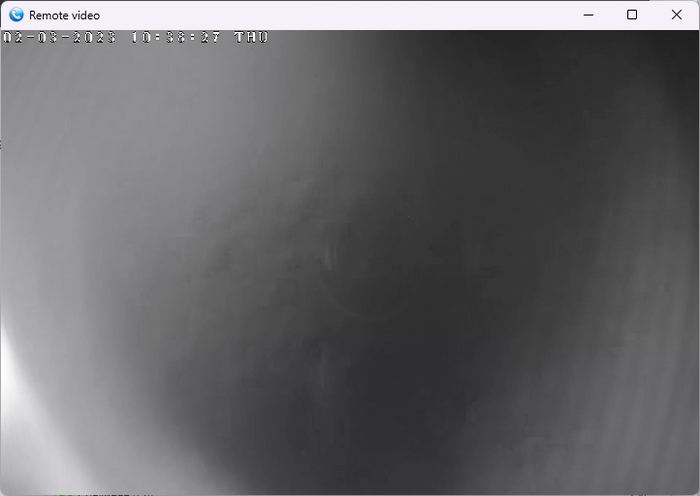

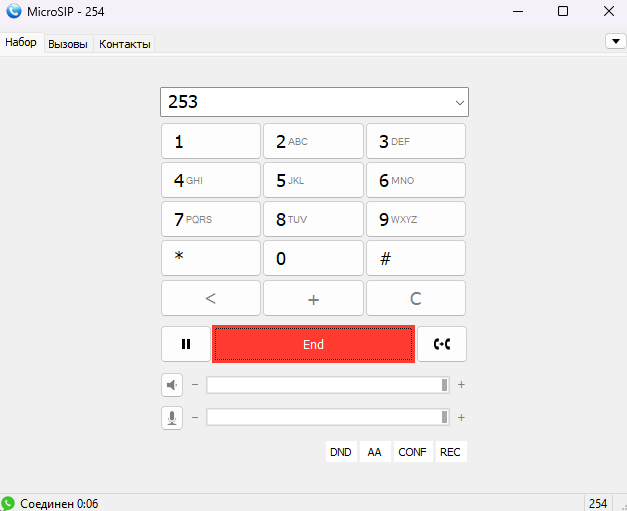

В общем что-то пошло не так, но попробуем дозвонится с компа на панель (да такая возможность есть)

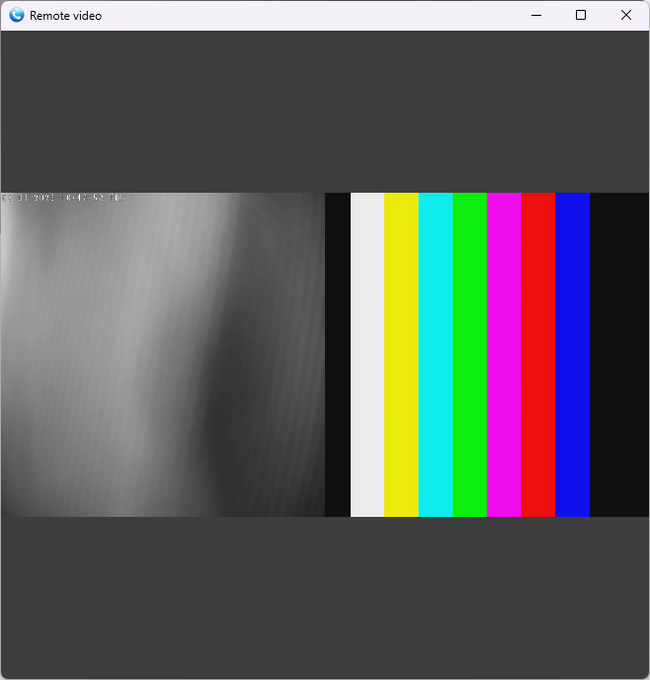

Блядь работает... звук есть. (так почему не работает с домофона на комп?)

Ну и из за ограничения по медиа нужно продолжить. В следующем посте. (Соберём в серию)
