Сегодня поделюсь своим опытом по ремонту FID(faceid).
Технология относительно свежая, есть разные программаторы и способы ремонта, но я выбираю замену шлейфа с новой микросхемой.
Фото разборки нет так как решил спонтанно поделиться опытом.
Погнали!

Подключаем дот проектор к программатору и видим что при тесте получаем ответ Abnormal, программатор просит поменять микросхему. Саму линзу я залил ульрафа фиолетовой маской, что бы при нагреве не сместилась линза. Считываем данные с родной микросхемы и записываем на новый шлейф с микросхемой

Делаю отметки на рамке, что бы было легче после ремонта центровать дот проектор

Достаем сам дот проектор из рамки, он зафиксирован клеем как с линзой так и с рамкой. Фиксирует его клей, специальной лопаткой сделанной из обычного лезвия чистим и толкаем.

Теперь по технологии нужно вместо транзистора установить перемычку(от нагрева транзистор и так отваливается)

Теперь нужно отпаять сам блок от шлейфа

Теперь чистим клей и убираем старый припой, что бы ровно и четко посадить дот на новый шлейф

Центруем, греем, добавляем флюс и все готово, можно проверять на программаторе работоспособность

Все хорошо, программатор уверяет, что можно устанавливать дот и проверять. Вставляем, центруем, фиксируем на суперклей из фикспрайса за пол доллара(китайцы предлагают клей за 15-25$) и устанавливаем графитовую прокладку

Возвращаем в корпус сборку ФИД и пробуем добавить мою морду лица

Ну вот и счастье, работает, значит все сделали правильно.
Собираем полностью и проверяем все функци(ФИД, портретный режим на фронталку особенно)

Собрали и радуемся, фейс работает. Можно правильно все сделать с самим проектором, но деформировать рамку сборки, а значит дот проектор и ИК камеру будут смотреть в разные стороны. Ну у меня к счастью все обошлось и рука не дрогнула. Кстати телефон попал мне после замены аккумулятора коллегой по цеху, он когда открывал пальцами задел линзу и микросхема в сборке заблокировалась.

Все пишу на скорую руку, так что прошу прощения за возможные упущения.

Желаю всем адекватных клиентов и удачных ремонтов, до встречи!

Месяц назад приобрел лазер M-Triangel OneS для замены крышек на айфонах, но этим его функционал не ограничен, что в программе укажешь то он и намалюет. По сути это обычный лазер мощностью 15 ват, хоть производитель и уверяет что там их аж 20.
Я сегодня просто покажу на сколько он упрощает мне работу и сокращает расход моего времени. Пока что я его использую для снятия рамок дисплейного модуля. Он по трафарету выжигает клей между стеклом и рамкой.
Имеея на руках айфон 8 с разбитым стеклом можно показать что да как

Укладываем модуль в рамку для надёжной фиксации

Выбираем в программе шаблон и запускаем маркер, что бы видеть где будет резать лазер, тем самым подстраивает шаблон на таблице координат

А вот сам шаблон

На фото ниже уже второй прожиг

Первый проход всегда не очень, потому что с самого начала лазер выжигает краску, а потом уже клей. Ну не беда, можно добавить скорости. Дальше просто смотри на саму работу лазера

От греха подальше я всегда закрываю область шлейфа, рамку там не обязательно убирать

Вот фото, правда плохого качества, ну думаю не столь важно.
и фото самой рамки. Клей с краской остался на рамке.

Ну дальше по классике, срезаем, чистим и клеим

Используя лазер мы исключаем повреждение матрицы при снятии рамки, которая довольно хорошо приклеяна, к тому же бонус скорость, теперь нет проблемы с модулями которые довольно сильно побиты. Такой модуль можно и без лазера спокойно переклеять. Ну и немного фото по замене крышки

Прошу кирпичи в меня не кидать за мой русский.
Просто хочеся поделиться информацией. Всем удачных ремонтов и адекватных клиентов!

Всем доброго времени суток, хочу поделиться с вами о своих потугах и решением освоить переклейку.

Не судите уже сильно строго, так как писать посты не умею, да и вообще трудно пишу:)

В руки мне попал iPhone 7 с разбитым стеклом после удара, ну и будем же его менять. Переклейку я осваиваю уже в районе 2 недель, поток мизерный, но руки я не опускаю.
Вот собственно наш красавчик. Телефон выпал из кармана и удар пришёлся на угол.

Дальше извлекаем дисплейный модуль, снимаем с него все, что можно снять, а именно рамки камеры и датчика приближения, шлейф фронтальной камеры с микрофоном, датчиками и динамиком. И естественно не забываем про кнопку home.

Рамки датчика и камеры можно и не ставить в дальнейшем, в принципе камера и так хорошо встаёт на своё место, да и с датчиком никогда не было проблем, но мы их оставим.
Осталось только снять саму рамку дисплея, что бы она не мешалась при срезке. Рамка из пластика, по бокам есть металические уши которые впаяны в саму рамку. Отлетают они довольно просто при разогреве в 70 градусов.

Дальше я кину модуль на сепаратор разогрел до 70 градусов и просто срезал. Проблем при срезке у меня кп не возникало, под поляризатор пока что не залазил, но все еще впереди. Струну я завожу просто сильно прижав к стеклу, дальше режу по диагонали к крайнему углу, а дальше плавными движениями вниз.

Стекло срезано, осталось очистить Дислпей от остатков клея и проверить.

Кожу змеи я снял, матрица живая и сенсор тоже.
Дальше натираем дисплей под антипылевым боксом до идеальной чистоты, что бы не осталось клея, разводов и пыли. Дальше кидаем дисплей в форму для позиционирования. Несколько пылинок которые попали на дисплей я снимаю лезвием.

После того как уверен, что пыли и разводов нет закидываю сверху стекло 3в1. На самом стекле уже есть рамка и Ока пленка. Данные стёкла очень приемлемого качества, рамки тонкие, Ока свежая.

Прижимаю в одном месте и кидаю в ламинатор. Вакуум правда в ламинаторе слабоват но я уже приспособился.
Настройки у меня такие :
35 секунд вакуума
60 секунд пресса
Температура 45 градусов.

Достаю из ламинатора и вижу пузыри, это все нормально и аномалий пока нет. Закидываю в барокамеру на 10 минут и достаю идеальный дисплейная модуль

Дальше осталось собрать и проверить.
Обязательно не забываю все залапать и приклеить рамки датчика и камеры, клей самый дешевый т7000, его хватает за глаза.

Закручиваем защитную пластину которая фиксирует шлейф, шлейф с фронталкой и кнопку домой

Подключаю все и проверяю наличие пыли, работу тачскрина, отсутствие засветло и битых пикселей, работу динамика, датчиков, фронталки и кнопки домой.

Все отлично работает, работа проделала успешно. Дисплей не рядит, это его так камера видео:)


Всем спасибо за внимание, желаю хорошего настроения.

Всем привет, сегодня мне принесли на ремонт IPhone 7 с ошибкой -1 при прошивке. Вышло так, что клиент уронил телефон и в итоге лопнули дороги под аудиокодеком, принесли сначала мне на диагностику. Вердикт такой - реболл кодека с дублированием 12го ряда. Человека не устроила цена в 550 гривен(~20$), и он благополучно забрал устройство . Через неделю приходит и говорит, что сделали ему кодек по знакомству, при чем за те же 20$, но когда телефон решило обновить, он упал в рекавери и выдал ошибку -1. Данных больше нет и не будет, так как он его прошивал раз 20 перед тем как принесли мне.

Открываем и видим, что в телефоне уже покопались с тем же кодеком, вроде бы ничего криминального, но много шаров от бга пасты на плате, скол на микросхеме Homer(программируемый микроконтроллер, который отвечает за вибро отклик на кнопке home, поправьте в коментах если ошибся), море флюса который забыли отмыть.
Будем снимать тот самый homer, ставлю 280 попугаев на паялке, поток на максимум и снимаем!

Видим сухие пятаки при том, что другие благополучно расплавились. И один пятак уж слишком большим шаром припоя, есть вероятность, что бга паста после реболла кодека слиплась под микросхемой.

Видим что один крайний пятак висит в воздухе. Его мы оторвём и восстановим мычкой толщина которой 0.007мм

Припаиваем мучку, заливаем уф маской, сушим маску, чистим лишний припой оплёткой, и размазываем равномерно на площадки флюс.

Дальше снимаем с донора микросхему, чистим от старого припоя

Ставим в грязный трафарет и накатываем шары

Шары накатал на трафарете под кодек, так как под homer почему то не оказалось. Шары все одной высоты и размера

Это уже накатанная микросхема, отчищена от грязи и флюс

Запаиваю при 230ти попугаях на моем quick 712. Чищу от флюса, бга пасты, и прочей грязи. Конденсатор около кодека я решил не трогать так как и так работает, некоторые конденсаторы поменяли свой цвет, а металическая рамка пожелтела от перегрева который допустили при ремонте кодека. Вот и осталось кинуть на прошивку.

Прошивка прошла успешно, осталось узнать Apple ID и проверит все функции. Вот так клиент заплатил знакомым в СЦ 20$ и мне ещё 20$. Цены демократичные я считаю, но все равно стараюсь всегда делать без спешки, качественно и с обязательной гарантией на выполненную работу и заменённые компоненты.
Всем легких ремонтов и удачных рабочих дней;)

Всем привет, к нам пришёл клиент с просьбой отключить встроенный фильтр в камеру, оказалось что фильтр встроен в разбитую линзу, телефон куплен на одной из площадок типа olx/avito, проверить все функции не дали, так что ожидаем подвохи в других местах,

Пыль на стекле камеры вовсе не пыль, а осколки от линзы, они легко катаются и летают внутри.

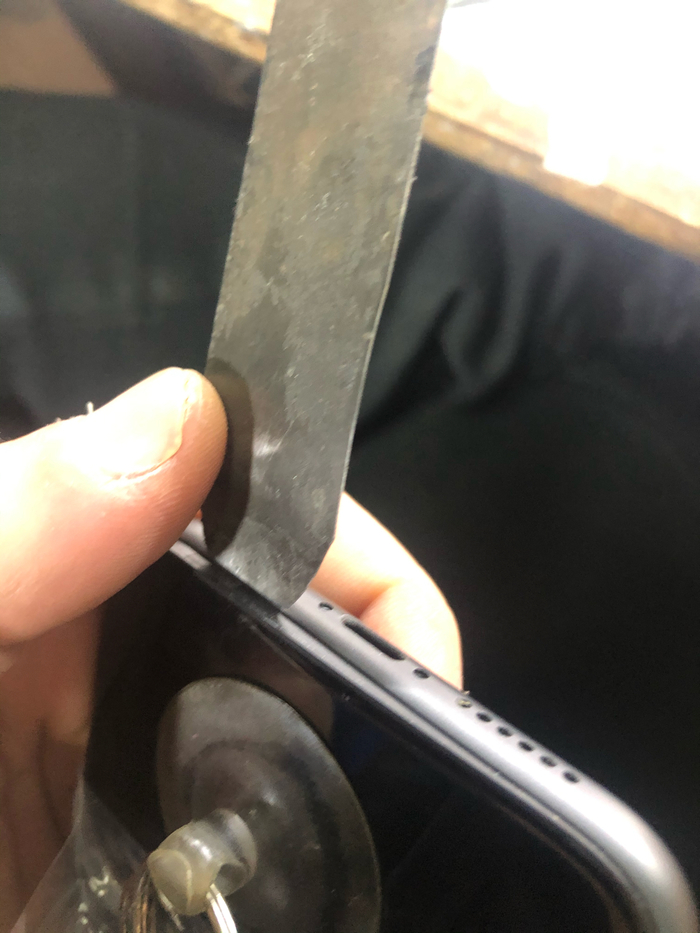

Открываем аппарат щупом для регулировки клапанов жигуля. Греть даже не пришлось, телефон уже открывался.

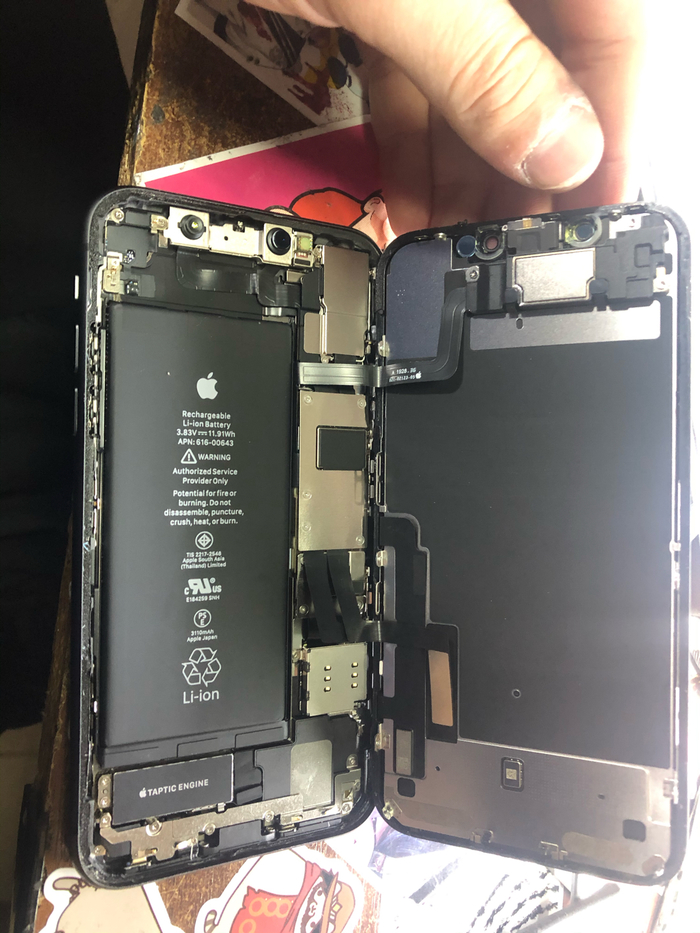

Вроде бы чисто, и все на месте, но есть отпечаток пальца(не мой;) на динамике и куча мелкой пыли, нет это не осколки от линзы, так много их бы не было.

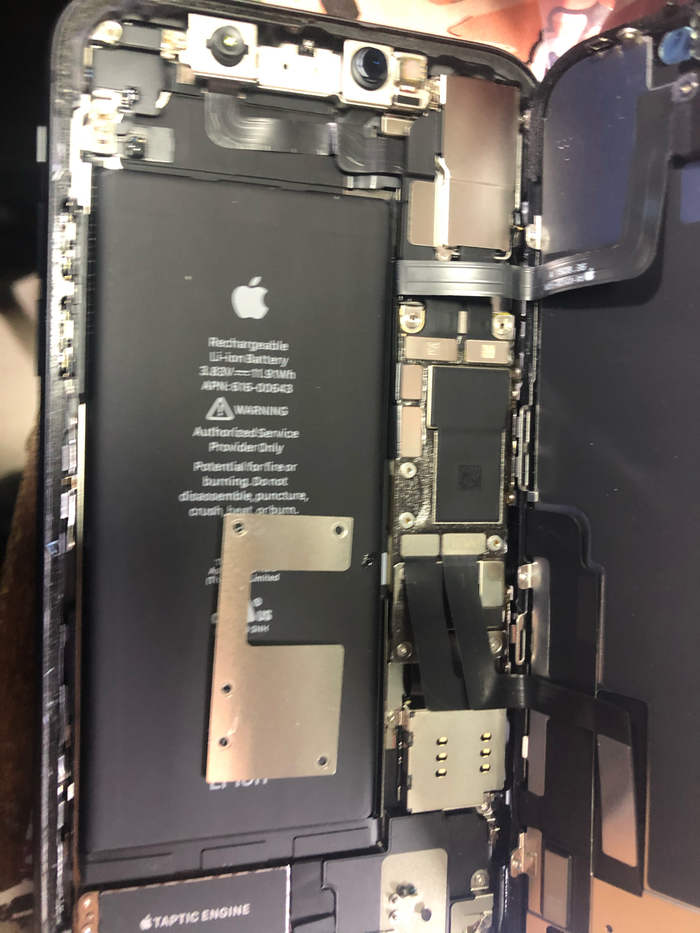

Откручиваем все винты, я открутил сначала винты с защиты дисплея, а потом уже с аккумулятора

Отщелкиваем два шлейфа дисплея и один с датчиками приближения, освещения и динамиком, и откручиваем защитку с аккумулятора.(фото где то пропало)

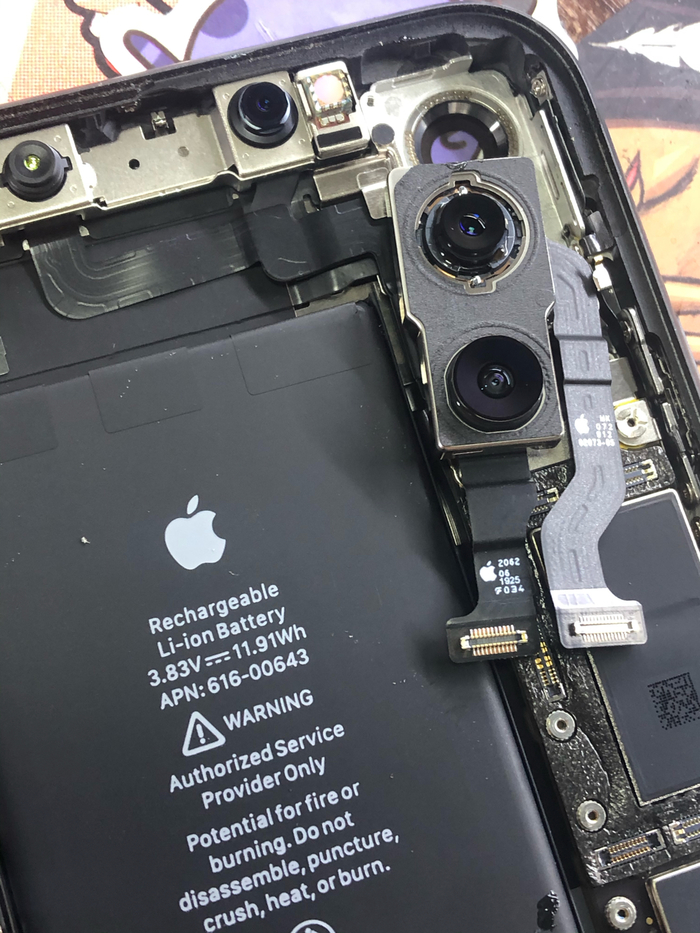

Дальше достаём нашу камеру, она крепиться в корпусе за счёт тугой посадки и защиты сверху на двух винтах. Закидываем новую камеру

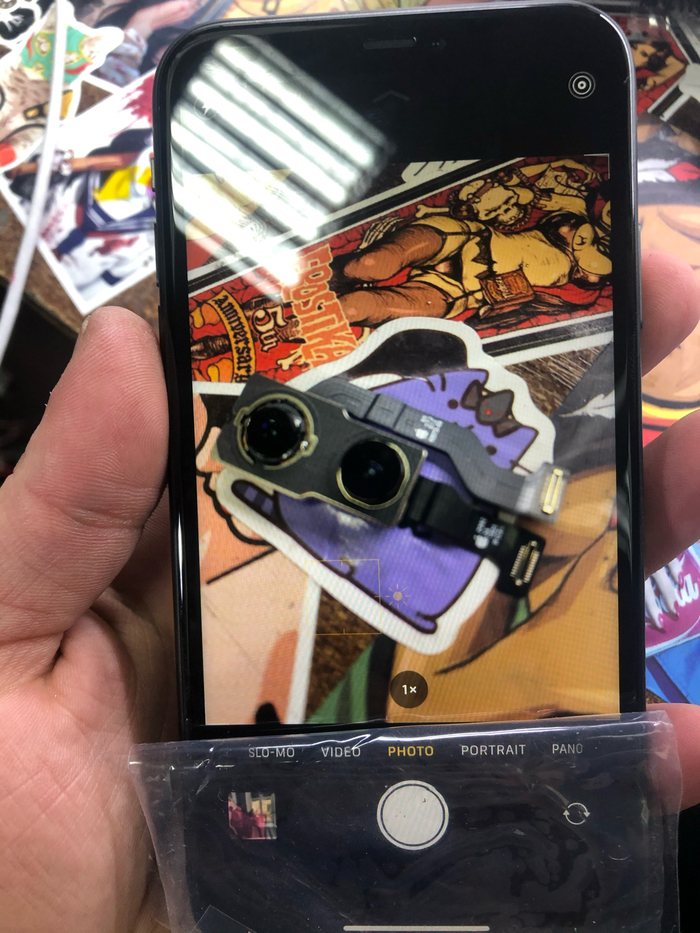

Вот новая камера, которую я ухватил за 40$, и старая камера видна нам объективе.
Ремонт ни чуть не сложный и уже окончен, за кадром я собрал все вытер и поставил проклейку на дисплей.(в карантин чуть не успеваю фоткать, так как хочется все успеть)
Сегодня мне принесли ещё коробочку телефонов на ремонт с другого сервиса, там все iPhone 7, 3шт без прошивки модема, один не заряжается, один разбит, пару модульных, один с камерой, и что-то там еще.
Если хотите я могу сделать отчёт по диагностике и Ремонту.
Всем удачного дня!

Знакомый принёс пару телефонов и один из них наш герой, печально известная модель iPhone 7 a1660, с модемом от Qualcomm.

Сначала думал, что типичная проблема с выходом из строя контролера питания модема(в дальнейшем кпбб), отвале кпбб или модема, кз на самом модеме.
Ну что же, приступкам к осмотру и понятно сразу что телефон прошивали, доступа к всем функциям нет, значит проверить не сможем. Будем тогда чинить радио часть без проверки телефона. Открываем больного

Видим вмешательство в органы, а именно китайский аккумулятор, отпечатки пальцев и к сожалению присутствие воды

Лакмусовый листочек покраснел, значит вода скорее всего затекла через сим лоток, так как воды снизу и сверху нет, ну продолжим.

По разводам видно где была вода и куда возможно она затекла. Начну с диагностики как всегда. Обычно я меряю падения напряжений кпбб на линиях к которым есть доступ, что бы понять или где-то есть утечка или кз.

Оппа просадка до 15мв по линии pp_0v9_ldo3, уже хорошо так как на этой линии висит питание трансиверов, и на прямую отношения к модему эта линия не имеет. Чтобы не демонтировать все элементы подряд я включаю тепловизор и подаю на конденсатор 1в, сразу видно где идёт нагрев

Большой трансивер xcvr0_rf, без него не будет прошивки модема, соответсвенно при прошивке телефона имей не появиться, аппарат не пройдёт активацию, больной зуб найден, надеюсь что поменяю его, и больной будет петь без других манипуляций.

Выпаял его при температуре 280с и потоке 120л на quick 712. Зачищаемся от старого припоя собирая его оплёткой

Не идеально ровно, но и так пойдёт, дальше план действий такой: снять с донора микросхему, оашарашить еще пастой, установить на своё место, прошить аппарат и надеяться, что больше проблем нет. Копаться с телефоном очень много желания нет, так как бюджет за выполненную работу ограничен. Ну погнали

Вот наша микросхема, у неё содрана маска, но это чисто визуальная история, так как сколов на самой микросхеме я не видел. Выпаиваем и шарашим

Микросхему перекатал на пасту с температурой плавления в 180с, дальше микросхему нужно позиционировать на своё место и впаять.

Вот микросхема под углом, можем увидеть контактные площадки и шары которые стоять ровно на них( за ворсинку простите:) запаиваю, чистим плату и от флюса, ворса и любой грязи. Кстати присутствие воды на плате я не увидел. Прошиваем аппарат после всех операций и улыбаемся

Аппарат завёлся, ура! Уже вне кадра я все собрал активировал и проверил, все к счастью владельца работает стабильно без нареканий.
Всем спасибо и удачного дня:₽
