IPhone 7 a1660 без сети⁠⁠

Знакомый принёс пару телефонов и один из них наш герой, печально известная модель iPhone 7 a1660, с модемом от Qualcomm.

Сначала думал, что типичная проблема с выходом из строя контролера питания модема(в дальнейшем кпбб), отвале кпбб или модема, кз на самом модеме.
Ну что же, приступкам к осмотру и понятно сразу что телефон прошивали, доступа к всем функциям нет, значит проверить не сможем. Будем тогда чинить радио часть без проверки телефона. Открываем больного

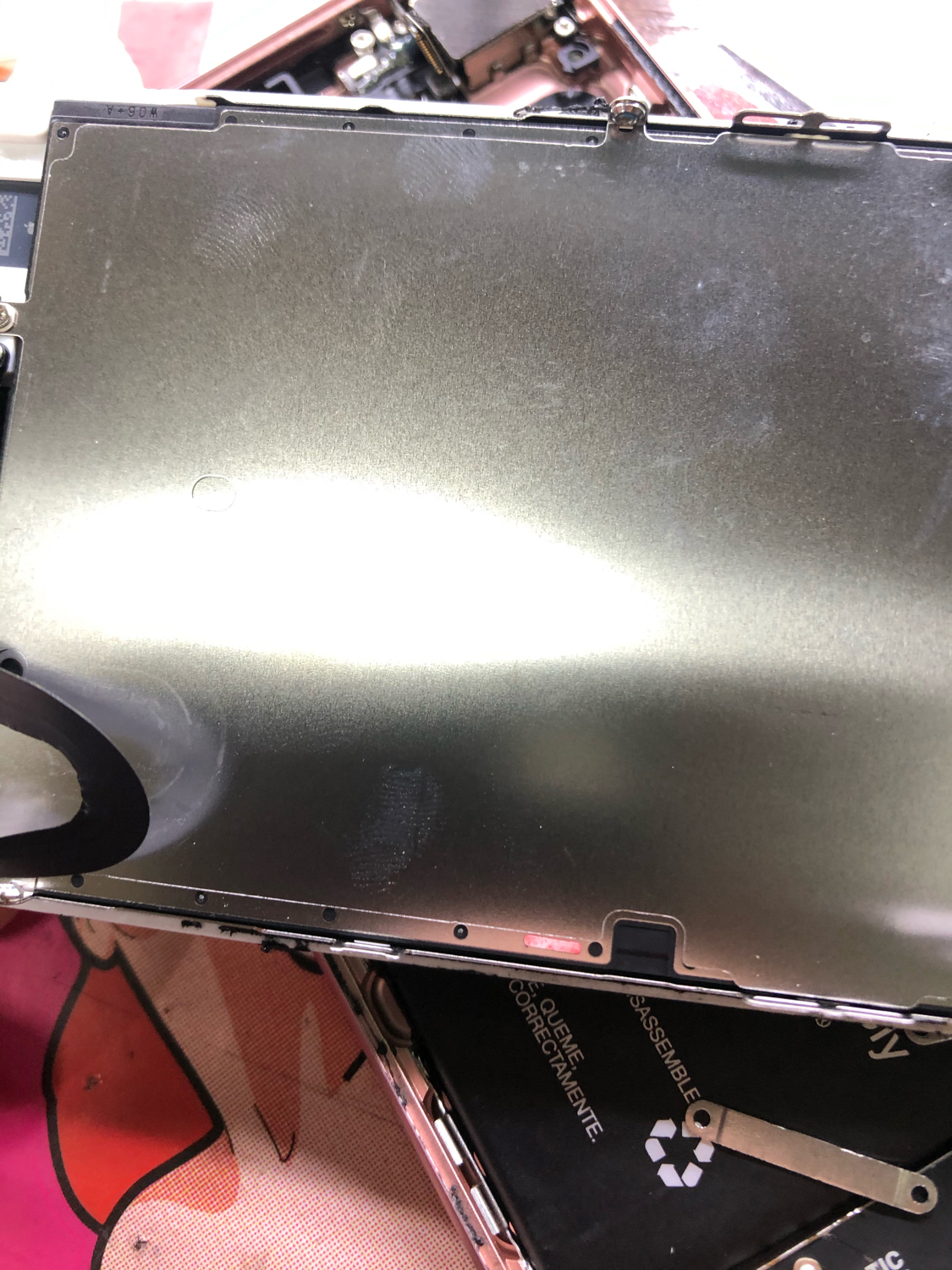

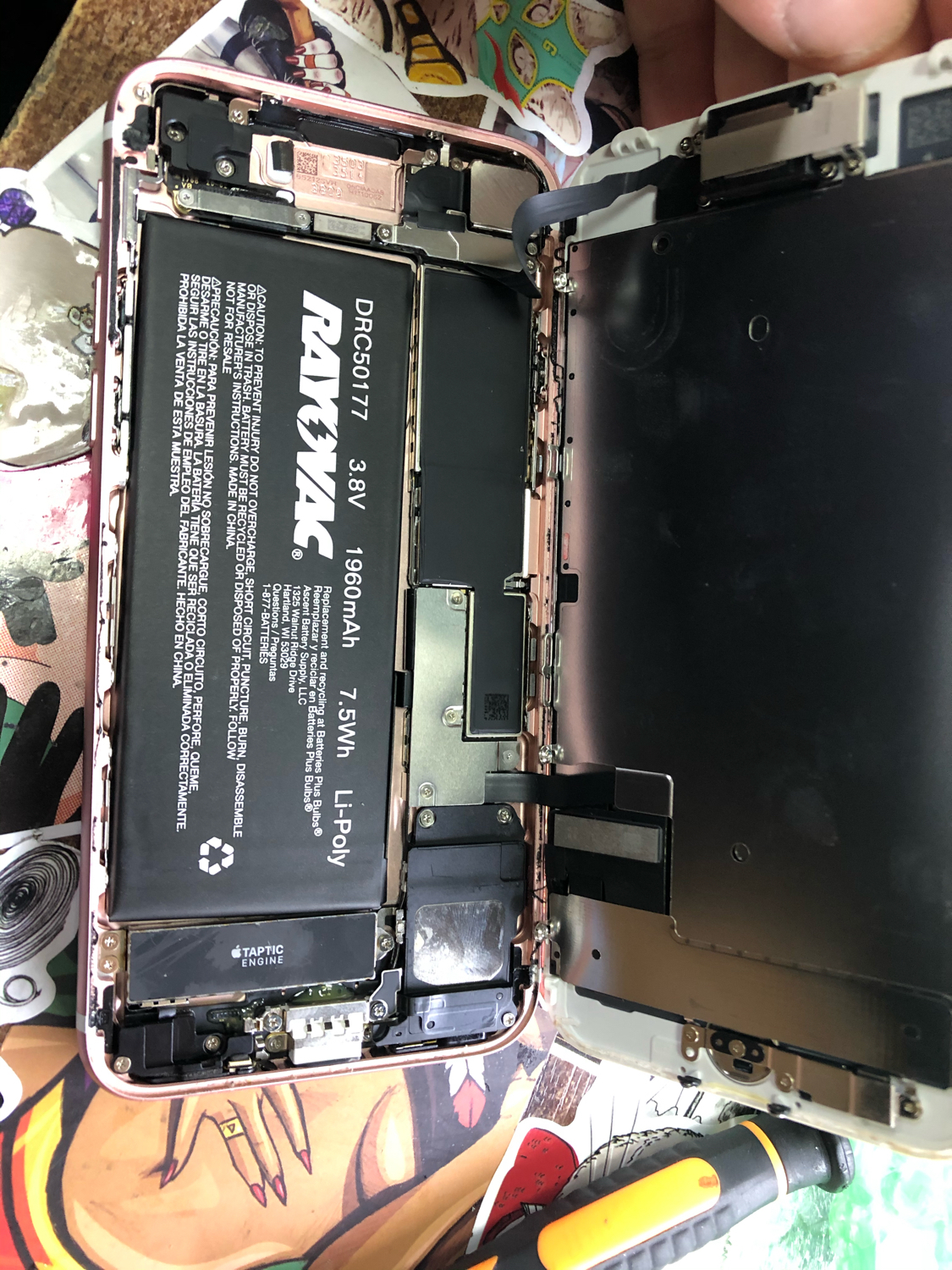

Видим вмешательство в органы, а именно китайский аккумулятор, отпечатки пальцев и к сожалению присутствие воды

Лакмусовый листочек покраснел, значит вода скорее всего затекла через сим лоток, так как воды снизу и сверху нет, ну продолжим.

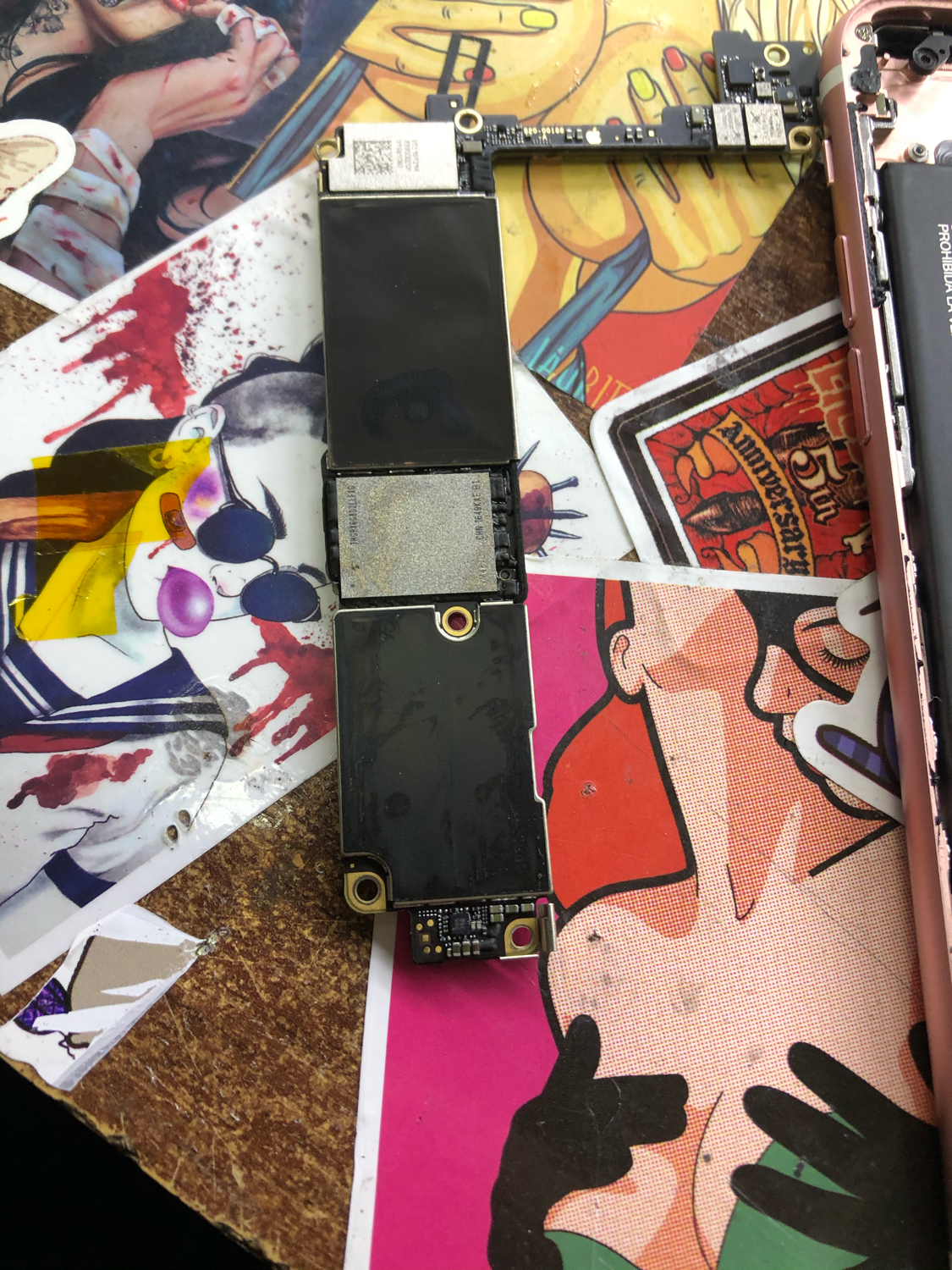

По разводам видно где была вода и куда возможно она затекла. Начну с диагностики как всегда. Обычно я меряю падения напряжений кпбб на линиях к которым есть доступ, что бы понять или где-то есть утечка или кз.

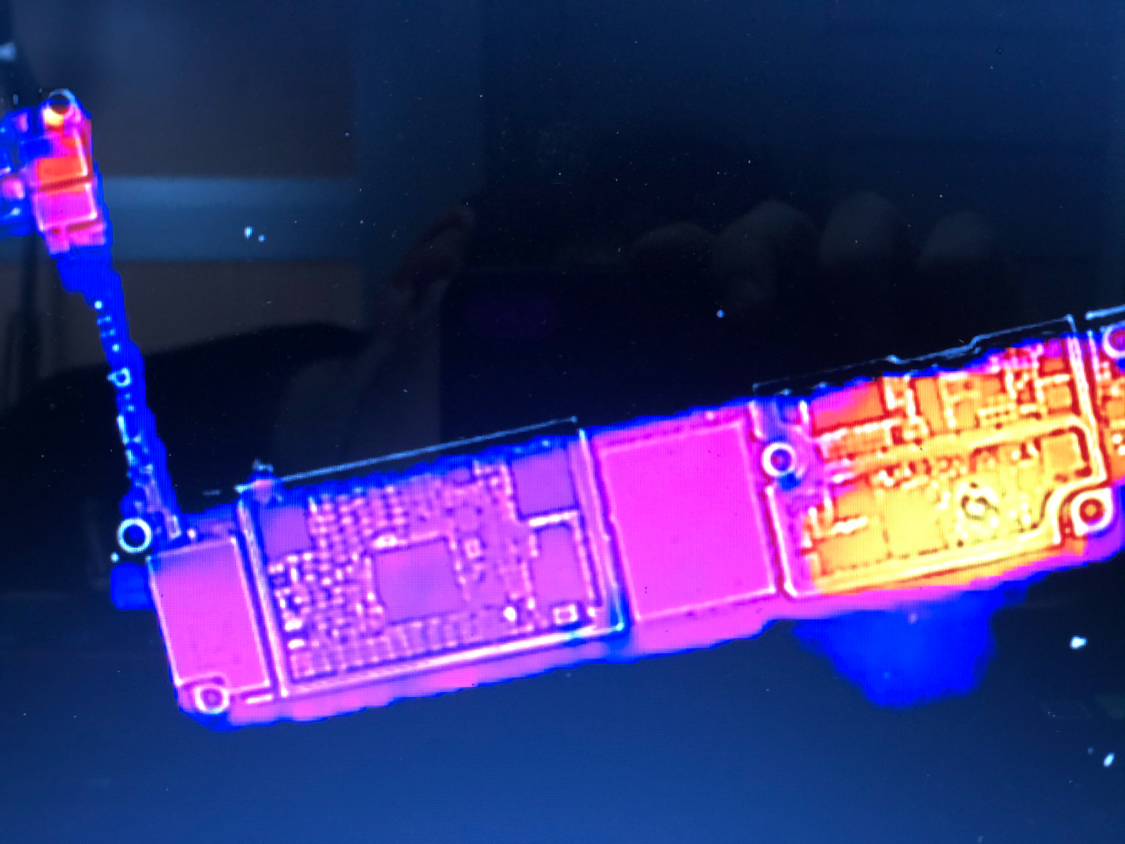

Оппа просадка до 15мв по линии pp_0v9_ldo3, уже хорошо так как на этой линии висит питание трансиверов, и на прямую отношения к модему эта линия не имеет. Чтобы не демонтировать все элементы подряд я включаю тепловизор и подаю на конденсатор 1в, сразу видно где идёт нагрев

Большой трансивер xcvr0_rf, без него не будет прошивки модема, соответсвенно при прошивке телефона имей не появиться, аппарат не пройдёт активацию, больной зуб найден, надеюсь что поменяю его, и больной будет петь без других манипуляций.

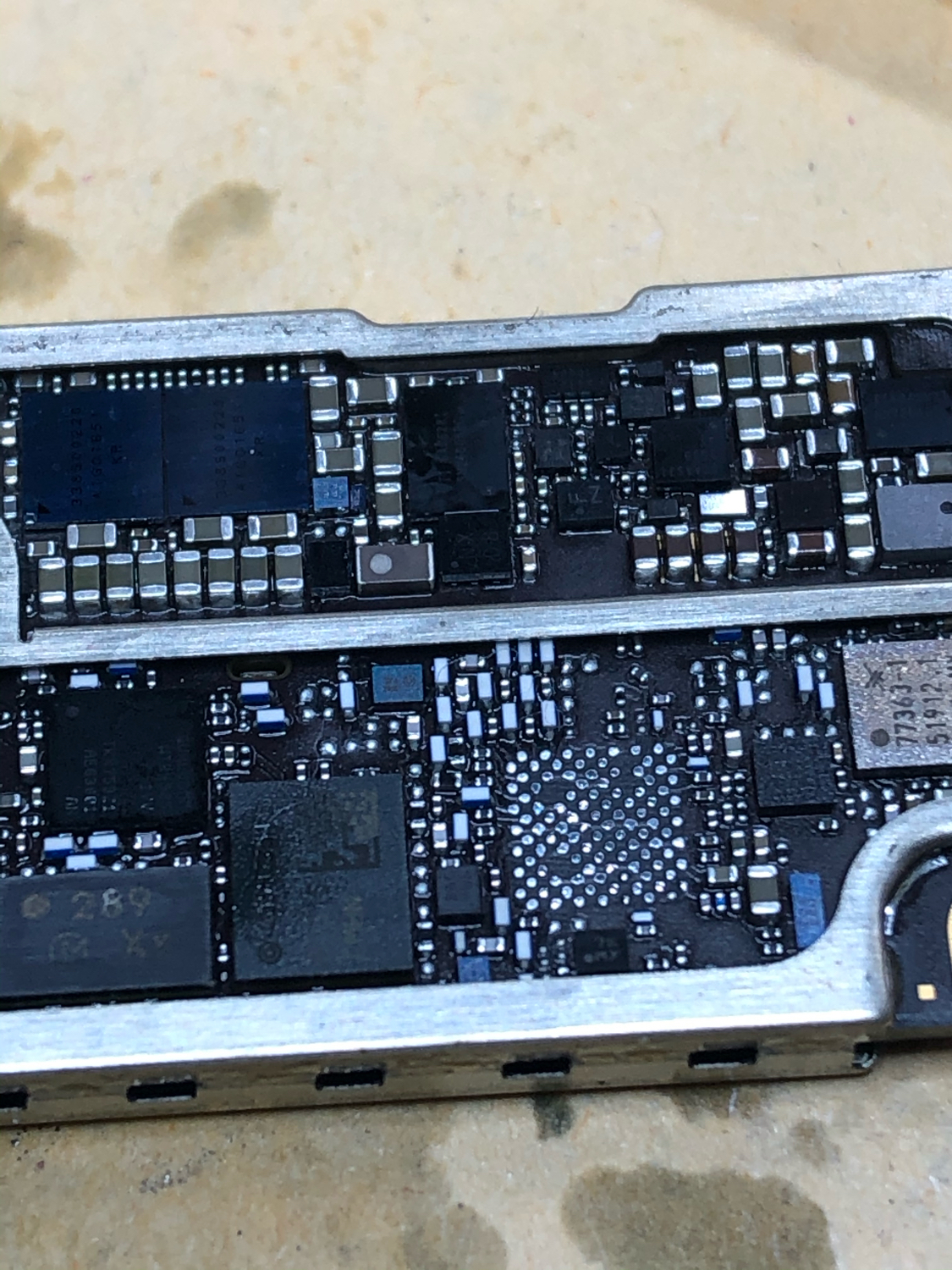

Выпаял его при температуре 280с и потоке 120л на quick 712. Зачищаемся от старого припоя собирая его оплёткой

Не идеально ровно, но и так пойдёт, дальше план действий такой: снять с донора микросхему, оашарашить еще пастой, установить на своё место, прошить аппарат и надеяться, что больше проблем нет. Копаться с телефоном очень много желания нет, так как бюджет за выполненную работу ограничен. Ну погнали

Вот наша микросхема, у неё содрана маска, но это чисто визуальная история, так как сколов на самой микросхеме я не видел. Выпаиваем и шарашим

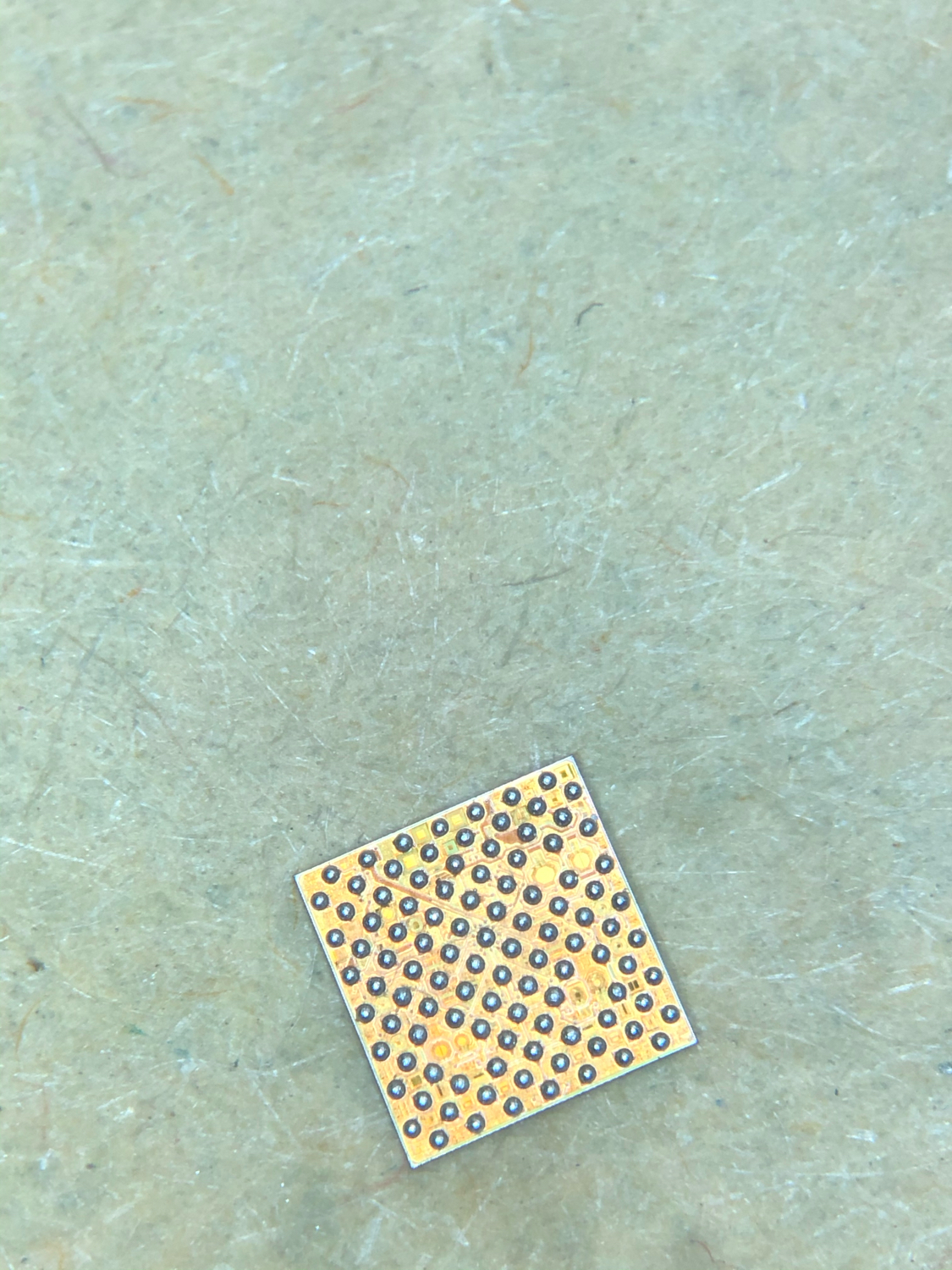

Микросхему перекатал на пасту с температурой плавления в 180с, дальше микросхему нужно позиционировать на своё место и впаять.

Вот микросхема под углом, можем увидеть контактные площадки и шары которые стоять ровно на них( за ворсинку простите:) запаиваю, чистим плату и от флюса, ворса и любой грязи. Кстати присутствие воды на плате я не увидел. Прошиваем аппарат после всех операций и улыбаемся

Аппарат завёлся, ура! Уже вне кадра я все собрал активировал и проверил, все к счастью владельца работает стабильно без нареканий.
Всем спасибо и удачного дня:₽
