Cubana

В предыдущих сериях... ("комик сунь" =)

Придумал, собрал и оформил "Домик" для сабвуфера, "придумал" и собрал сабвуфер для "домика" :) а так же задумал прокачать усилитель для акустики....

Вроде даже успокоился, на некоторый промежуток времени, но в недрах моей головы, очень давно забегали они, мысли-тараканы...

В общем как и обещал, сделал ТВИК своего усилителя(Согласно современным понятиям, «твиком/tweak» называют улучшение характеристик серийного изделия, путём замены массовых компонентов высококачественными)

Мой подопечный: Усилитель Sony XM-GTR4A

Вид снаружи

Родные кишочки.

Сразу хочу подметить, что "разжигателем" моего запала, в виде "хочу также", стал замечательный украинский инженер\разработчик Эдуард Марилов (От себя добавлю, что Эдуард, как Нео из фильма "Матрица", видит всю плату с компонентами на сквозь и знает что ей нужно наперёд...) в одном из его видео на ютубе, по усовершенствованию усилителя, похожего на мой своей схемотехникой и точно такой-же фирмы Sony, я загорелся прокачкой своего усилителя.... Ибо на тот момент, уже приходили в голову мысли, а как бы улучшить, а что для этого нужно, и что получу в итоге, а тут всё разжёвано и показано, осталось только повторит и не накосячить.

Сложность для меня была в двух моментах, первое: найти/достать оригинальные компоненты для усовершенствований, коих в моей "деревне" попросту нет, и второе перестать боятся паяльника, видя что то посерьезнее конденсатора....

И так компоненты, что то на Али (разумеется с пожиранием всех комментариев о компонентах, замерах и прочим, там были куплены резисторы, банки "мёда" и irf 3505 ), что то в соседнем городе, когда гостил по соседству, а кое-что просто выпаяно из существующей техники....

Поэтому делал всё в точности как у автора. (за исключением качественных электролитов в обвязке, найти качественные и быть уверенными в их качестве я не смог, поэтому оставил родные...) Конечно можно было поменять еще и операционные усилители, но тут тоже целая эпопея достать оригинальные(оооочень много подделок), поэтому если подвернется техника с которой можно выпаять, заменю и у себя.

Что заменено:

Первое и самое важное(тут еще можно отметить важность трансформатора, но у меня их два(хоть и "жидких") и для моих задач их хватает)

это конденсаторы(разумеется проверенные тестером на импеданс и "скорострельность") потому как без хорошего питания, хорошей отдачи не получить. Т.к ёмкость конденсаторов, была просто нищенской, всего 2200 мкф на все 4-ре канала, а это в совокупности 12 транзисторов.....

то добавил еще 4-ре бочки "мёда" и стало 26600 мкф.... Что это дало?, а это дало мидбасу энергии на "атаку"(ну или намного более сильного "пинка" для разгону динамиков :), то есть представьте, ударяет в песне барабанщик по барабану или тарелочке, а вместо этого ощущение, как-будто ударил по желешке.... четкости нет. В общем аналогия такая.

Едем дальше, второй важный компонент это сами транзисторы,

это та "хреновина", которая как раз и усиливает(а если быть точным "клонирует" сигнал) и качественно(тут конечно смотря какой компонент установлен) играет, тут уж была целая эпопея побегать с тестером и электронным штангенциркулем по соседнему городу Хабаровску, выискивая оригиналы, по цвету, маркировке, замерам, запаху.... :)

Так же как и у Эдуарда в видео, нашел и поставил оригинальный Sanken 2sc3263 и её комплиментарную пару 2SA1294(фото замеров не осталось, но все как по заводу и размеры, и замеры).

Так же тут же были удалены переходные пластины, пересверлены отверстия под новые посадочные места в самом корпусе усилителя, и удлинены ножки транзисторов(лишнее разумеется откусано), так как при новой компоновке, они просто не дотягивались до своих новых посадочных мест.

Так же заменены транзисторы в цепи питания на irf3205 (Всё так же как в видео)(фото замеров приложил). Так же заменены были резисторы(тоже все замеры совпадают с тем что должно быть и не "гуляют") в обратной связи(по совету самого Эдуарда, в личной с ним переписке).

Так же "ужирнены :) " дорожки питания, дорожки от транзисторов до выхода на динамик (раньше там было около 0,2 ом, сейчас около 0,008 ом)

Тут самый "жиииир" :) выполнено не очень аккуратно(я бы даже сказал я тут "навалил"), так как делалось впервые в жизни, но действенно :)

Итог:

И так впечатления, прошло почти больше полу года моей прослушки данного творения, так сказать описываю не эмоции, а что и как поменялось, и поменялось ли вообще.(сразу отмечу, что брал я этот усилитель новым, с магазина, в далеком 2015 году, это к тому, что я знаю о нём все, и то как он играл все эти 6 лет)

Я не буду оперировать терминами по типу воздушный\печенюшный\говнюшный, а лишь то что я действительно услышал.

Первое, что прям бросилось в глаза\уши., уровень шумов стал прям околонулевым, он не пропал совсем, но теперь нужно целенаправленно прислушаться, чтобы услышать фоновый шум, если раньше достаточно было просто чутка поднести ухо к пищалки, он был сразу слышим, то сейчас ухо должно быть в притык к пищалке и целенаправленно прислушиваться.

Второе: Гейны (уровни чувствительности - в простонародье "громкость") убавил почти до минимума, то есть в теории увеличилась мощность, в каком соотношении не знаю, но это факт.(но мощность мне не интересна в данном случае, мне нужно качество)

Третье: Усилитель стал греться намного меньше, если раньше он был горячим, то сейчас слегка теплый.

Четвертое и самое главное: Появился очень хороший контроль над динамиком, как визуально так и на слух. В общей картине целом, удар по барабану стал четким, упругим, без запаздываний и размазанности, как это бывало раньше и это прям слышно, по части пищалок, что то есть, но это не описуемо(как сказал пёс, глядя на баобаб :) ) поэтому будем считать что нет.

Вообще конечно, я и мои коллеги по работе(делал все на работе) ожидали примерно следующего при первом включении :))

Но как ни странно всё завелось сразу же, делал всё оооочень внимательно и дотошно, потому как понимал, если оставить "соплю" или еще чего наворотить, я потом пол усилителя не переберу и не отремонтирую....

Ну вот собственно и всё, на этом все мои хотелки вроде как выполнены, всё что хотел реализовал, и наверное даже успокоился, ноооооо, это конечно же не точно.....

:Пролог:

Ну что пупсеги, заждались? Их есть у меня... :)

И так, прошло много времени, проблем и еды через меня, в мой чудный/ой разум и мою целеустремлённую хотелку, начали захаживать всевозможные "сущности в виде гномика"(с) мысли и идеи, а что если к "Хитрому" оформлению добавить, "Хитрый" динамик....

Так как это оформление изначально подразумевает мощный "мотор" (ака сабвуфер), а что если объединить все ингредиенты и получить тот самый идеальный "Фен-шуй", для моего идеального баса. И тут в мою голову закралась идея, и так, поехали.....

:Вода:

Сразу скажу, динамик который стоял, урал победа 12-ка(от динамика только положительные эмоции как сборка так и звук), меня устраивал почти полностью, он не мог делать, лишь одного, невозможного, а именно быть на столько универсальным, на сколько хочу я :) , играл он у меня от 25 герц до 53 (для сабвуфера в подобранном специально для него оформлении, это оооочень хороший показатель), а мне хотелось большего, а именно чтобы мог дотянутся до 60-ти герц(в район мидбаса) что ему мешало?, а то что он сабвуфер и нефиг ему там делать, НО! я то хочу, значит нужно думать, что можно сделать.

:Вода:

И так, почему сабвуфер, который уверенно играет в диапазонах 30-50 герц, не может забираться высоко (разумеется с пометкой: без оформления, которое можно настроить на любую частоту и динамика который изначально "недосабвуфер", "недомидбас".) мешает ему это сделать изначально то, что его под это не затачивали(и чтобы его таким сделать, нужны совершенно другие деньги, кратно выше) да и большинству это просто не нужно, так как производителям нужен массовый продукт для прибыли, а потребителям в большей своей массе продукт по приемлемой для них цене. В общем звёзды под всё это, пока не сходятся :)

:Интересно:

И так, перед тем, что бы что-то сделать, это что-то нужно обдумать, и так, задача.

Дано:

Хочу, космическую "полку"(полка - термин применяемый в большинстве своём в автозвуке, описывающий на сколько грамотно собрана связка оформление/динамик, выражена графиком в виде столбиков, которые показывают уровень громкости в децибелах, чем ровнее столбики, тем меньше перепад громкости, но и тут есть нюансы, не всегда нужна "ровная полка", так как мы с вами все разные, так же слух и его восприятие соответственно, то есть там где для меня будет ровно, для другого будут провалы и т.д, это если в кратце) но в моём случае я это слышу.

Хочу, чтобы он дотягивался до диапазона мидбаса, чтобы "склеивался" с ним, (мидбас у меня порезан с 63/24дб, это кому интересно)

Хочу, чтобы был достаточно мощным. (не бояться спалить его)

Хочу, чтобы был быстрым. (люблю ооочень быстрый и плотный бас)

Хочу поесть.

Хочу, чтобы был прочным и не убиваемым.

В общем всё хочу :)

Решение:

Для того, чтобы мой сабвуфер смог дотягиваться до "верха", его мотор должен быть достаточно мощным, подвижная часть максимально облегчённой и прочной, а шайбы жёсткими.

Поэтому в моё "Оливье" я добавил следующее:

1) Мощный магнит. У меня выбор пал на ферритовый "мотор" от Американского сабвуфера, Ascendant Audio Mayhem, (от неодима отказался, по многим причинам.) он сможет толкать быстро, охлаждать качественней и выглядит красиво.

2) Корзина. Тут все просто, она литая, алюминиевая. Не штампованная. 12 дюймов

3) Катушка. Бывают разные, в моём случае она была заказана у парней на заказ, под мои размеры, 3-х дюймовая, на алюминиевом проводе (так же есть на медном, у того и того свои плюсы и минусы, самый главный для меня, это вес, алюминиевая легче, что мне и нужно)

4) Диффузор с подвесом, колпак, шайбы и подводящие. В моем случае Карбоновый(прочность и жёсткость) диффузор с широким подвесом(широкий подвес даст мне запас по ходу динамика), карбоновый колпак(так же прочность и жёсткость), 5-ть штук жёстких шайб, сдвоенные подводящие. Всё жёсткое, очень прочное и самое главное лёгкое.

В общем поiхали:

"Мотор", та штука которая дает пинка подвижной части.

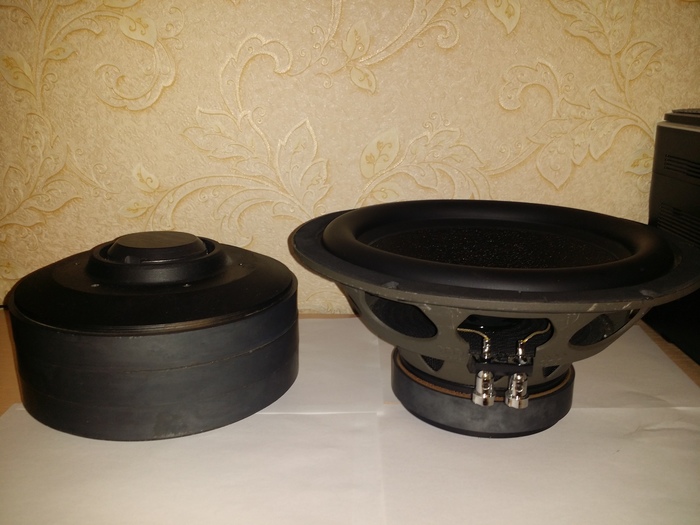

Тут наглядно видно масштабы "бедствия", справа среднестатестический динамик на 12 дюймов (в данном случае Morel Primo 124) обратите внимание на его "моторчик"

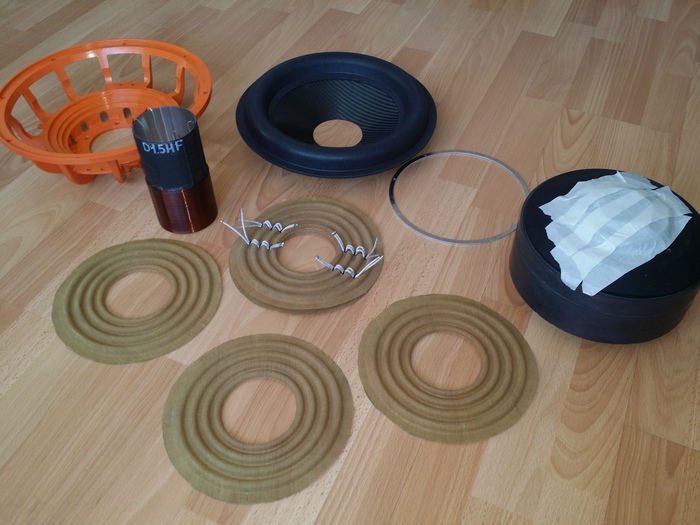

Запчасти, для нашего монстрика (шайб 5, одна на одной лежит, с двойными подводящими)

Карбоновый диффузор с колпаком.

Вот тут начались мелкие проблемы, корзина пришла с другими посадочными отверстиями.(алиэкспрес и трудности китайского перевода)

Не беда, берём у лучшего друга инструмент и погнали.

Делаем отверстия.

Примеряем, заодно примеряем звуковую катушку, по высоте я брал с запасом, лишнее отрежем.

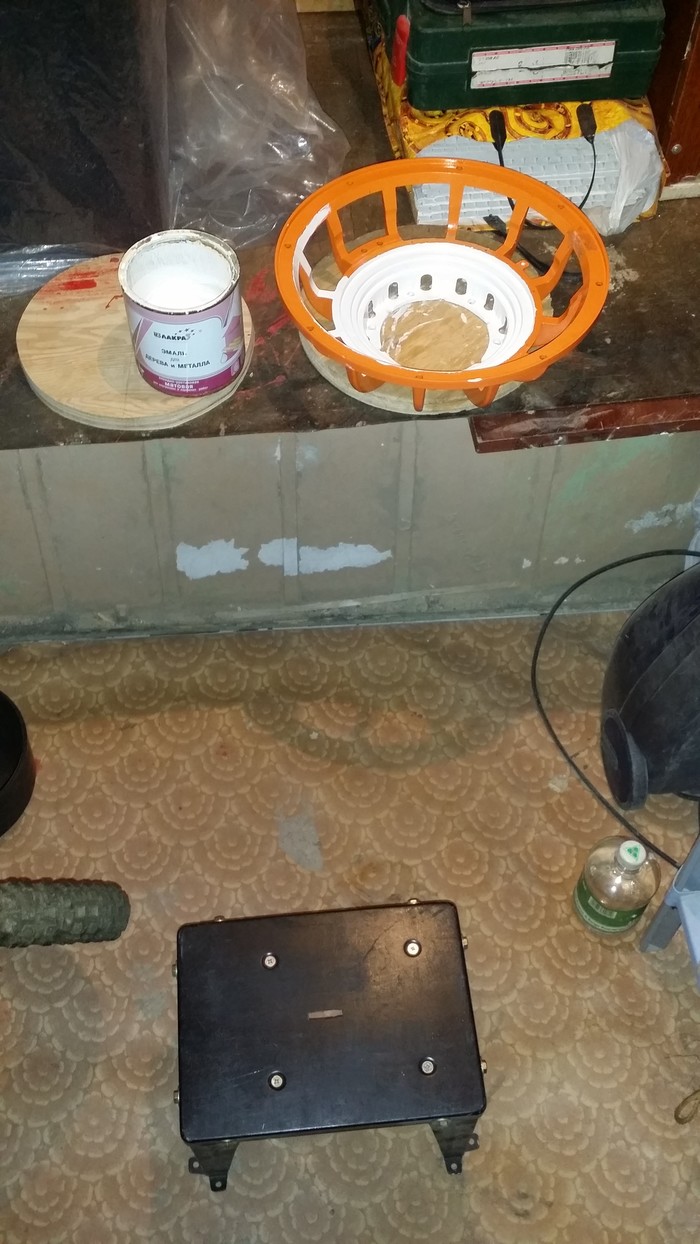

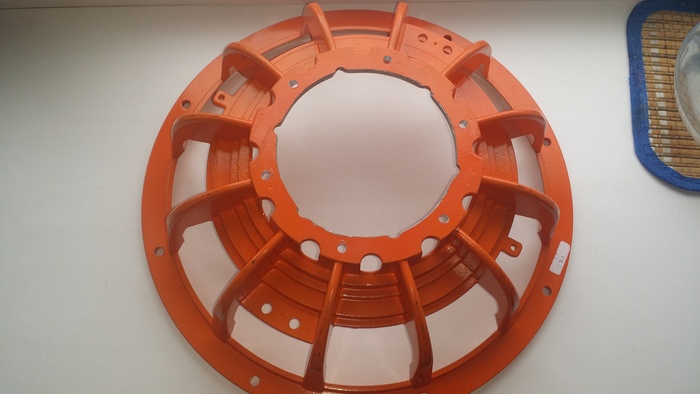

Покраска (Напоминаю, делаю все в своей каморке, в зассаном кошками подвале)

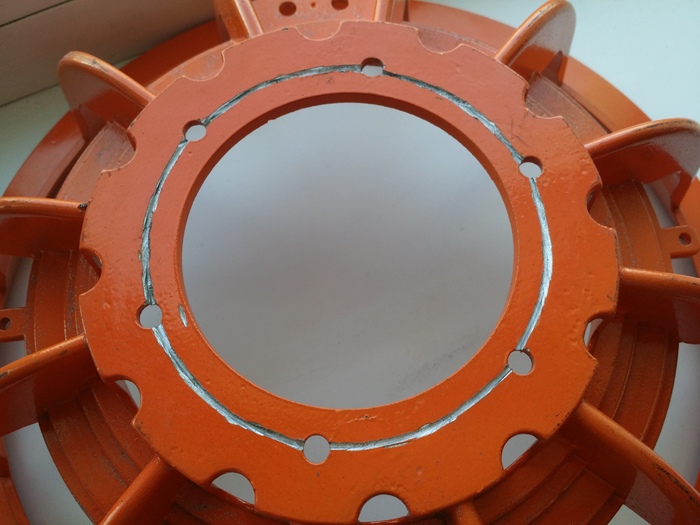

Заодно сразу зашкурил те места, где будет наносится клей для приклейки, шайб и подвеса диффузора.

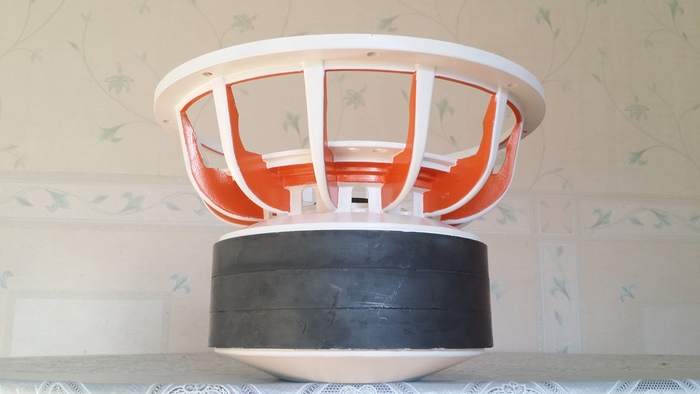

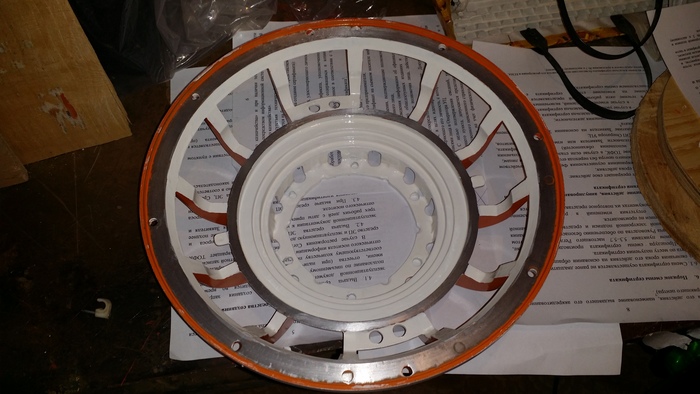

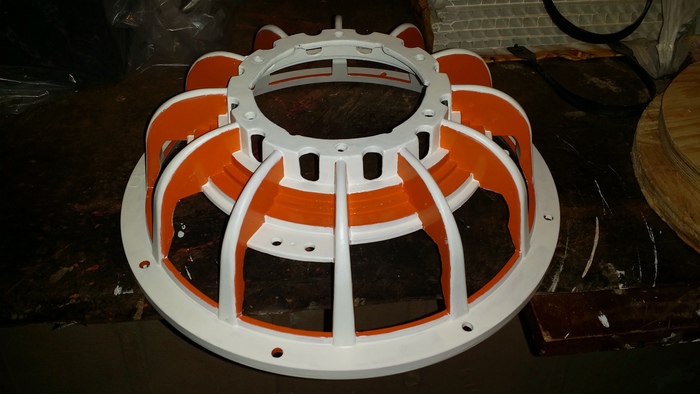

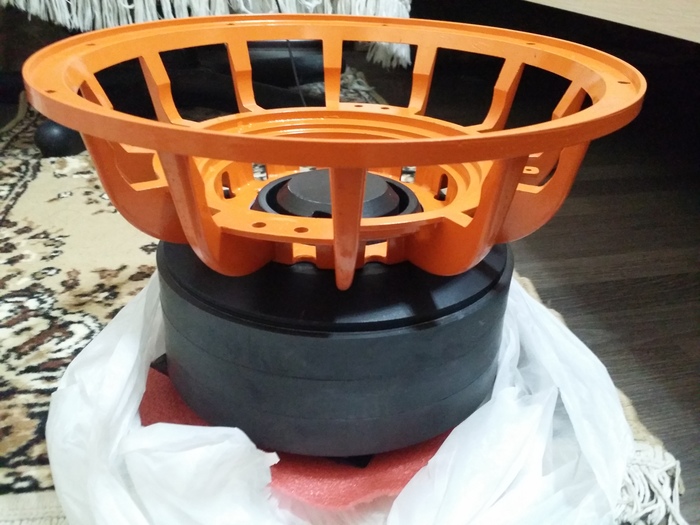

Вот так стал выглядеть бывший "гадкий утёнок"

Прикручиваем, и смазываем клеем шурупы, чтобы не раскрутились.

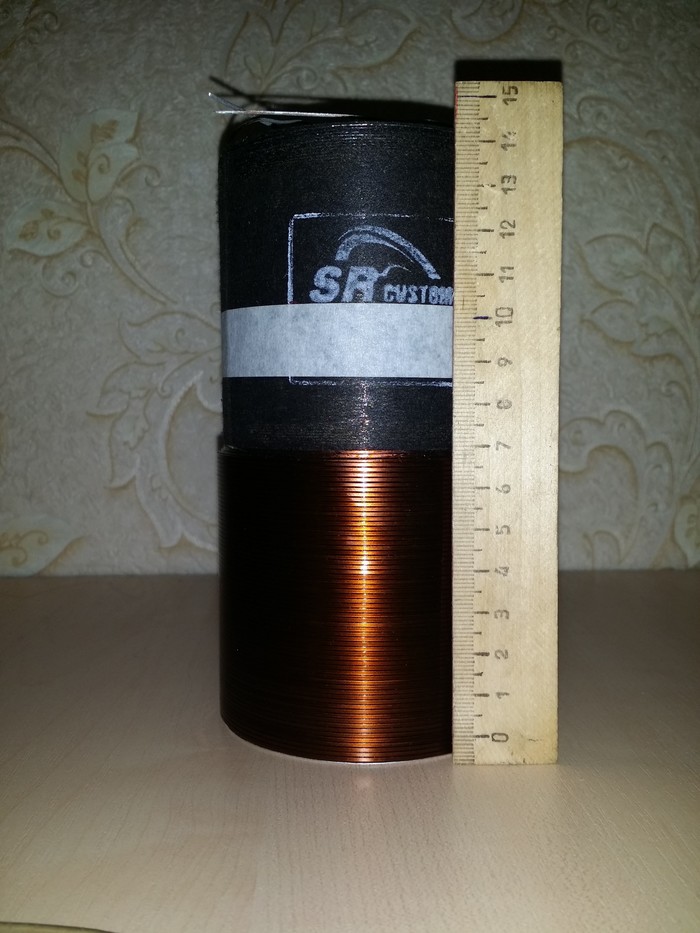

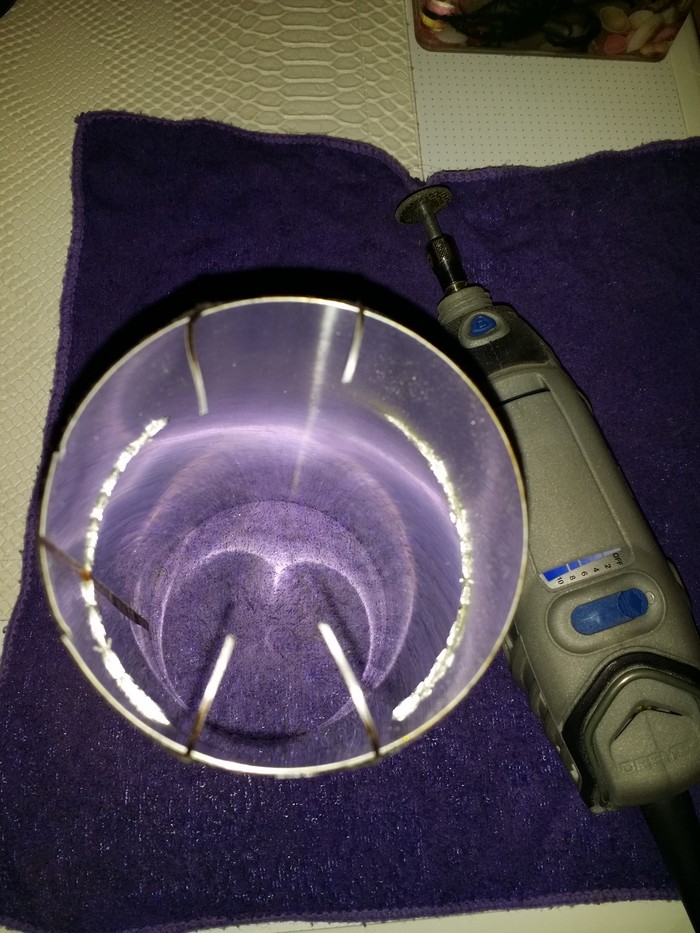

Едем дальше, замеряем катушку для укорачивания.

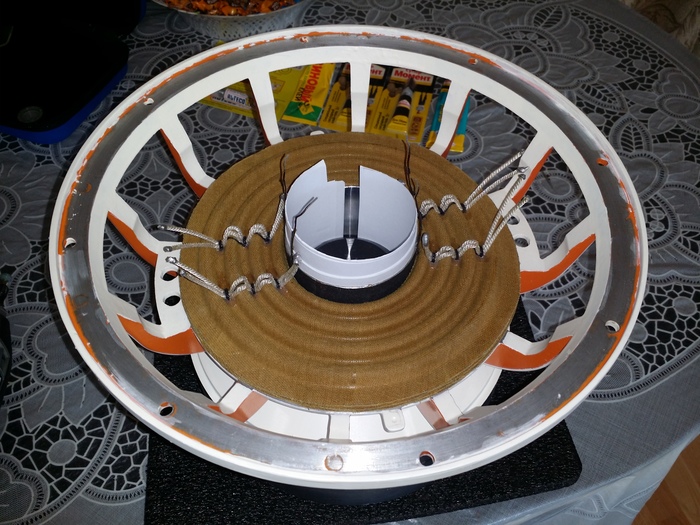

Подготавливаем всё к центровке катушки, проклейки шайб, выравнивания выводов с катушки с подводящими на шайбе.

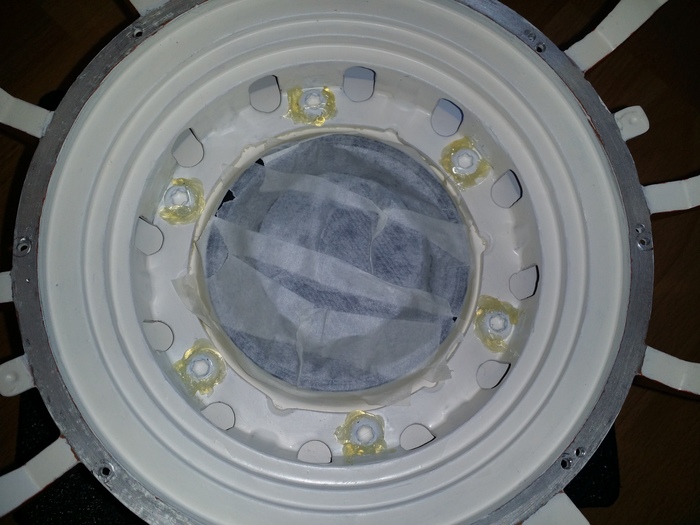

Приклеиваем катушку к шайбе на цианакрилатный клей(он обязательно должен быть эластичным, большинство таких клеёв не эластичные, это значит что через время он начнет крошится/отламываться, (как проверить?(помимо названия на упаковке) выдавливаем каплю клея, ждём полного затвердевания и простой иглой надавливаем на каплю, и если она сразу треснула/рассыпалась как стекло, такой нам не подходит, но если как в моем случае он просто чутка продавился, это то что нужно) Кстати, белый налёт, это испарения цианакрилата (забыл про активатор, пока сходил за ним, образовалось это чудо, это не смертельно от влажности в авто, этот налет быстро пропадёт)

Шайбы я преклеел на момент, так как у меня есть прижимное кольцо (для легкого снятия в будущем)

Припеваем провода, и подкрашиваем.

Приклеиваем диффузор

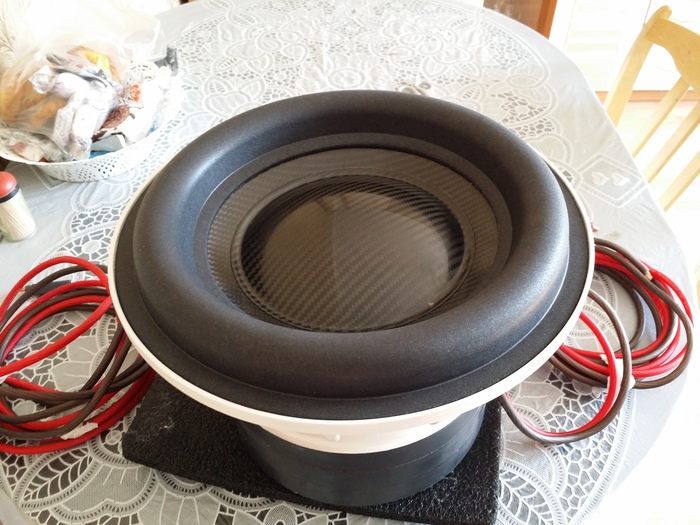

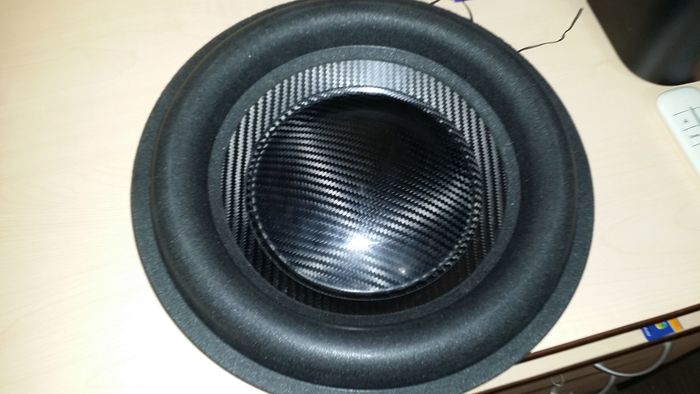

Приклеиваем колпак, и вуаля.

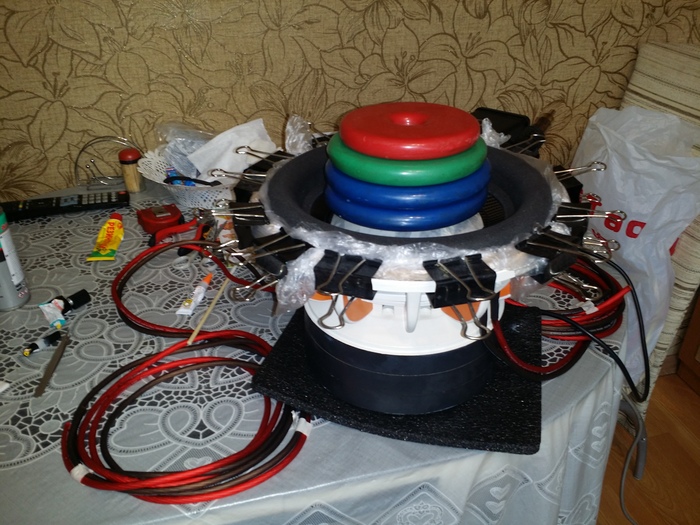

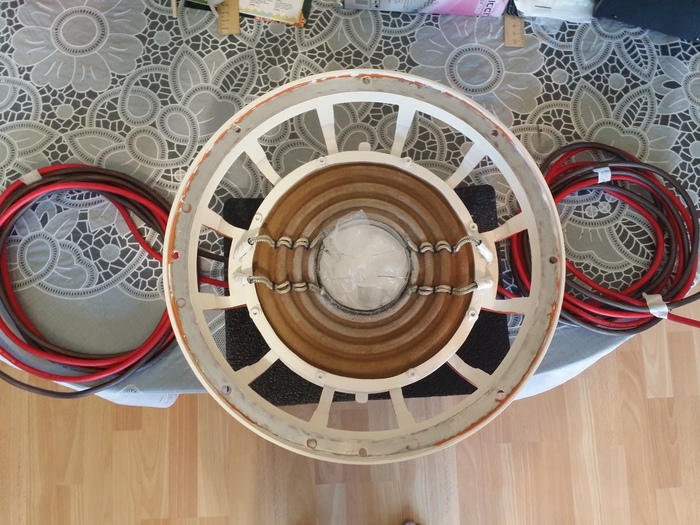

Проверим ка жёсткость :) На нём около 50-ти килограм, блины от ручных гантель, продавился всего на половину, колпаку вообще пофиг...

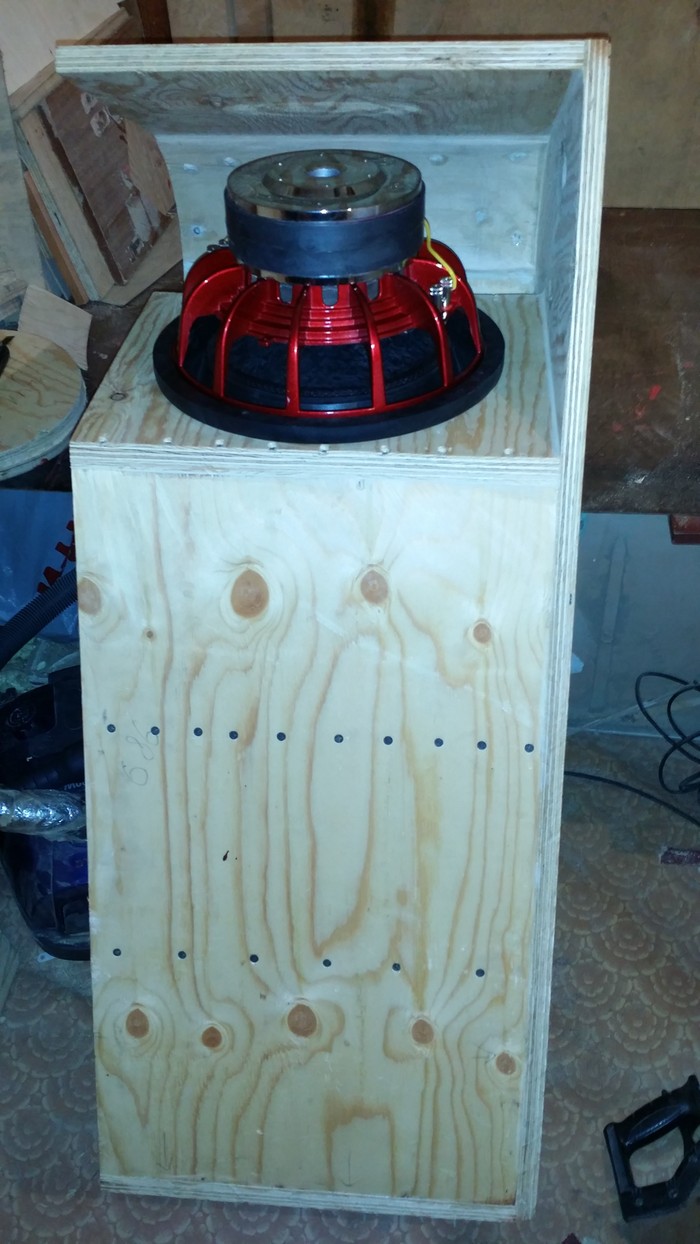

Старый динамик, даже тогда выглядил грозно.

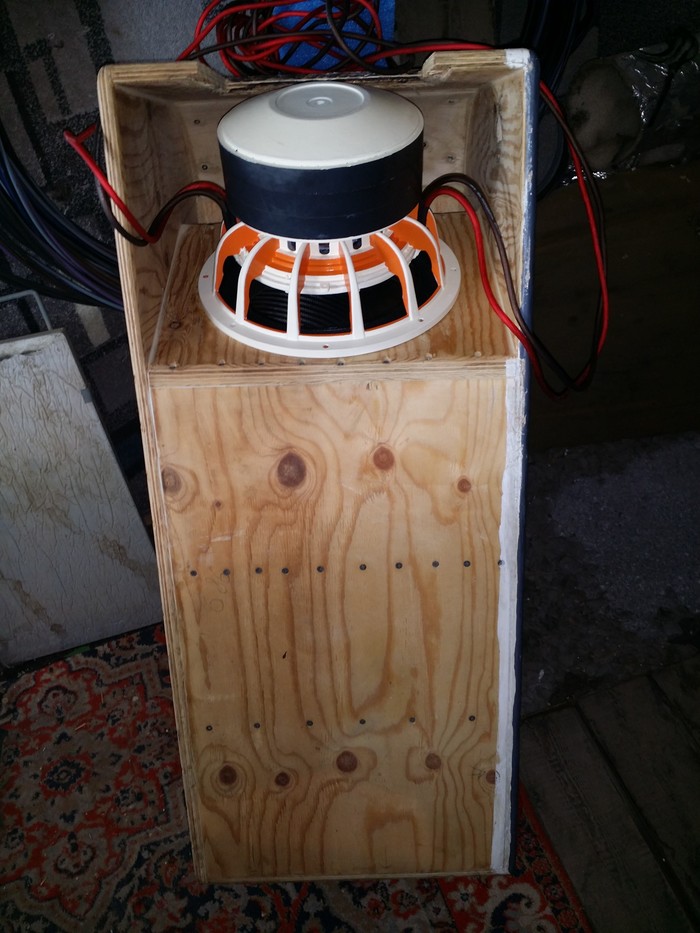

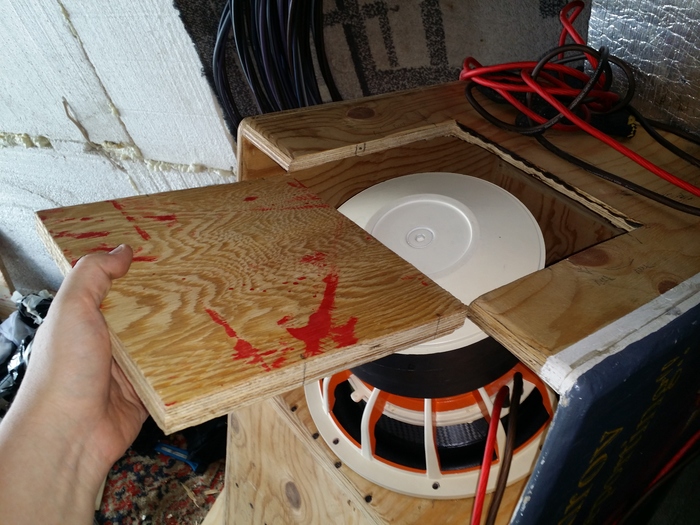

Новый динамик: как видно, так как мотор самую малость побольше, саб я не смог установить без технологического отверстия, ну что, выпиливаем....

После всех работ, отверстие не составило труда заделать, благо в этой точке нет таких шатающих сил.

P.S Неее, не кровь. краска :)

:Итог:

Всё хорошо, всем пока. Бугога, шутка. :)

Могу сказать так, теперь я постиг дзена, а именно, абсолютно всего чего я хотел, я получил:

1) Нереально точный и быстрый бас, просто когда нужно, это один большой мидбас, который пробивает грудь, при этом он не забывает что он сабвуфер :))

2) Да :) дотягивается, до 80-ти герц. И это не гудёшь, который идёт горбом в подарок на рупорах и тапках, а именно воспроизведение частоты, но мне так высоко не нужно поэтому срезано на 63.

3) Очень хороший запас по мощности и прочности.

4) Красивенький :)

В общем на сегодняшний момент, свою потребность в качественном басе я утолил полностью, как в оформлении так и в динамике, поэтому на этой истории я ставлю точку и успокаиваюсь? но а что если прокачать свой усилитель для акустики? хм....

Дратуте дорогие пикабубяне :) Ну как обычно сначала суть, потом "сопли" :) В общем, думал - думал, смотрел - смотрел (пишу - пишу, шутка - шутка :)) и надумал я себе новый, достойный моих кривых рук проект, а именно еще более сложное и интересное оформление под названием Tapped Horn, да не просто сложное, но еще и красивое, да так чтоб и глаз радовался, и гордость с мурашками одолевали глядя на это "чудовище" :) Ну и приплыл к этому....

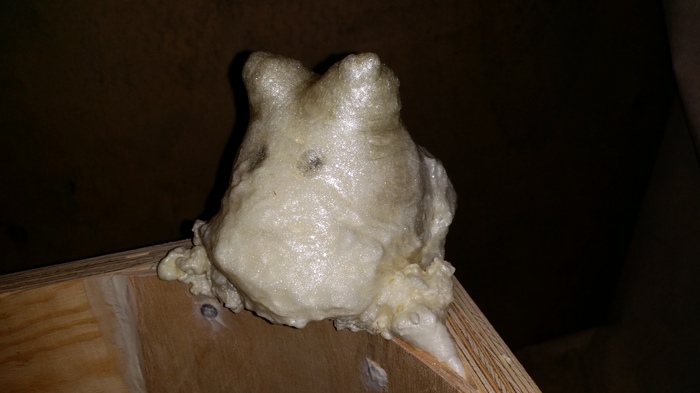

И что вы думаете? Пеню я значит, пеню, а ко мне на встречу вылез "мумик" поприветствовать меня! =) (то ли третья бутылка водки была лишней... шутка, почти не пьющий ;)

Это знак ёптель... :))) в правильном направлении двигаюсь Товарищи!! (с)))

Едем дальше... ;)

Ну вроде что еще нужно, готов ведь гробик, затолкай в багажник, успокойся, да радуйся жизни?! (для любителей пустых багажников и перевозчиков картошки :)) тут вместилось 4,5 мешка картохи, помимо самого пациента, так что места еще навалом....)  А нннееет, хочу красиво, хочу чтоб глаз не отрывался от чудовища :) и чтоб рука, с туловищем не посмела что то новое создать увидев это ;) Поэтому было решение "одеть" его в рисунок, да не абы какой, а чтоб патриотично, да так, чтоб ребенок который внутри меня спит (27-ми летнего дятьки) проснулся и искренне порадовался. Отдал я его значит на покраску, в заботливые руки моей давней хорошей подруги, которая как раз таки, в отличии от меня, творить умеет....

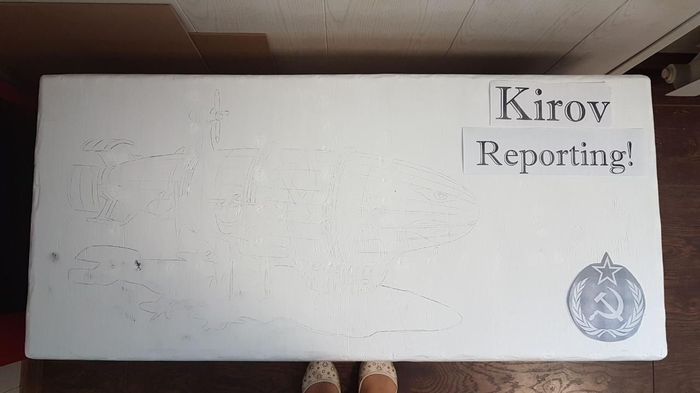

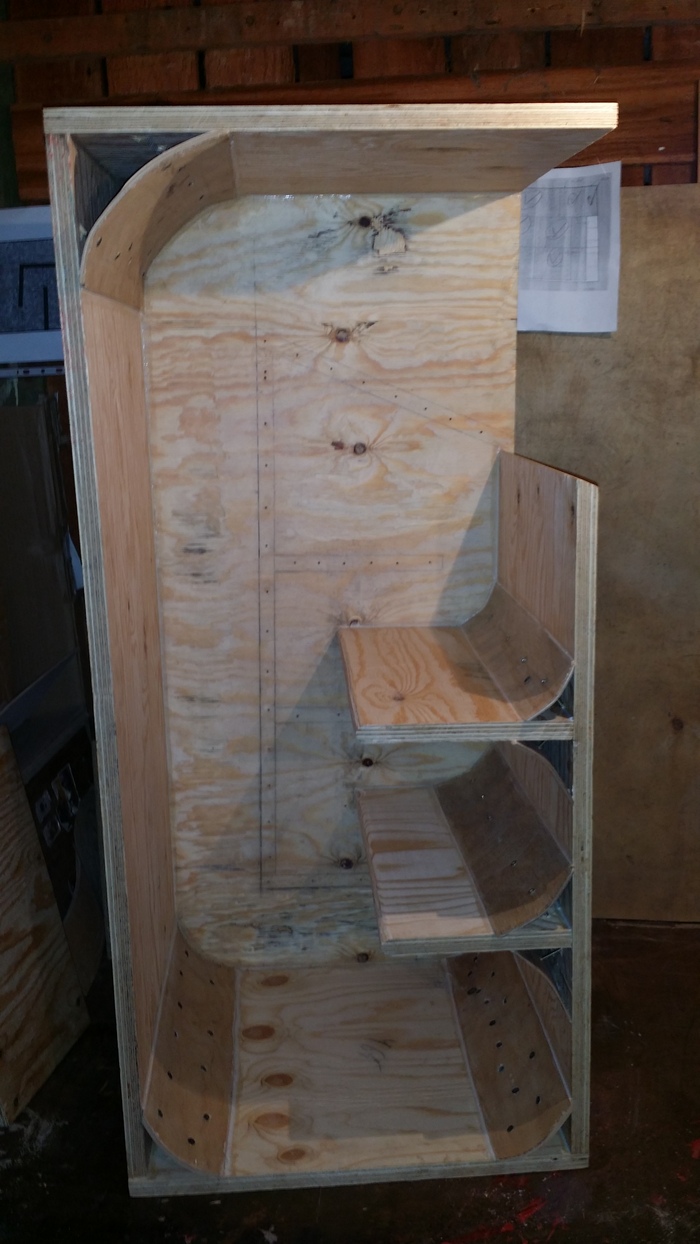

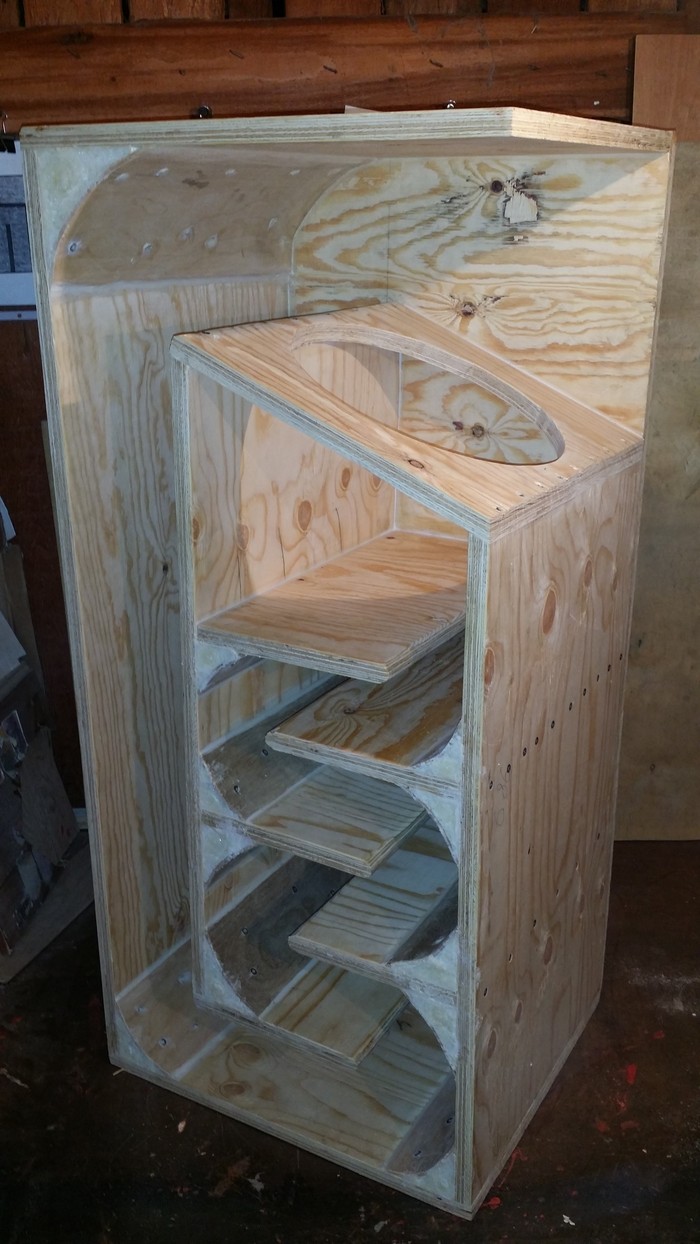

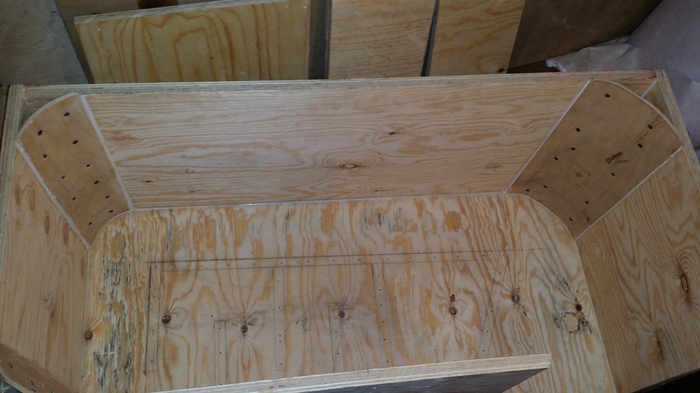

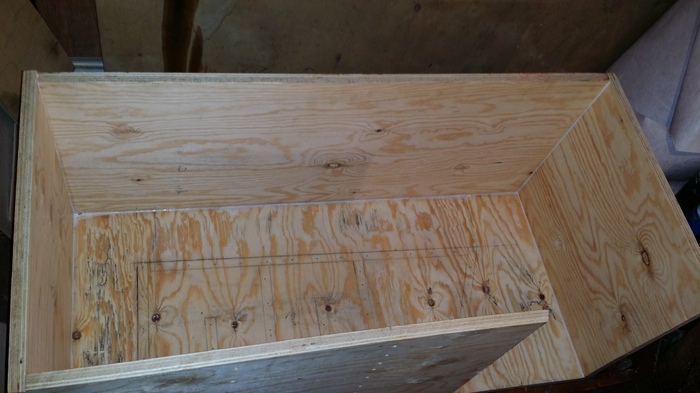

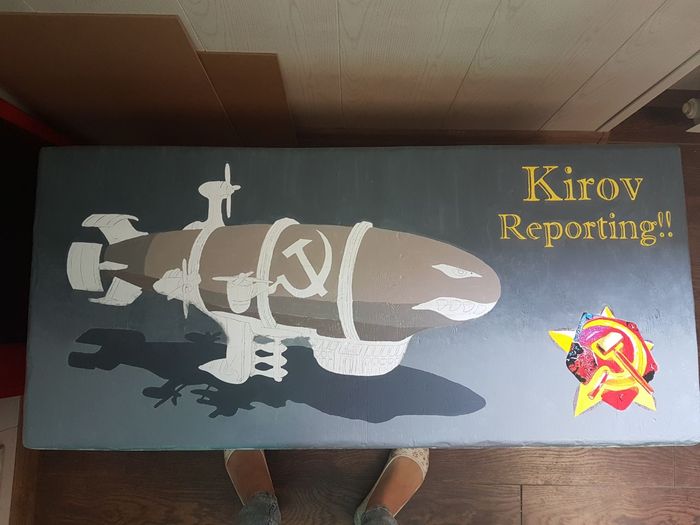

И так, мысли собраны, "хотелка" успокоилась, и я передал своё "Хочу вот так" в её голову, и вот что из этого получилось.

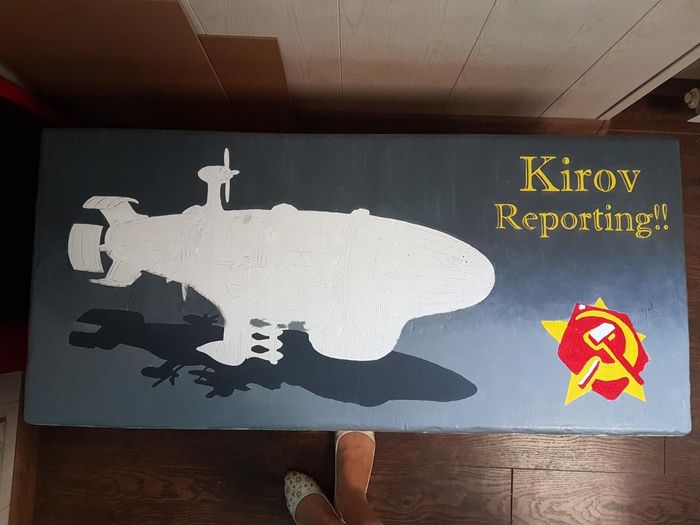

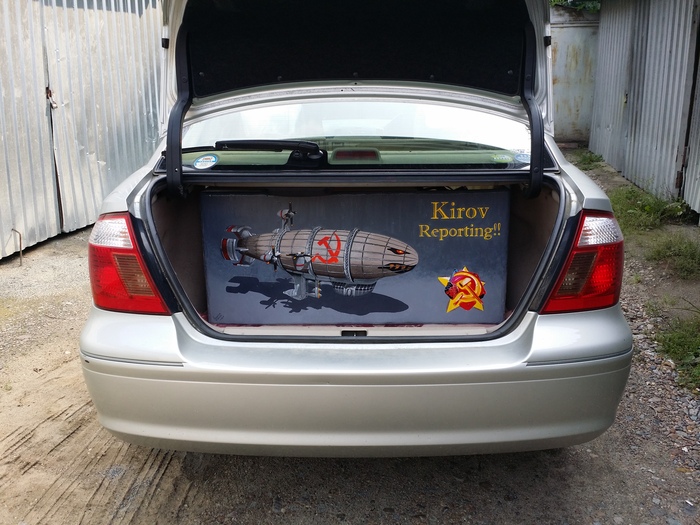

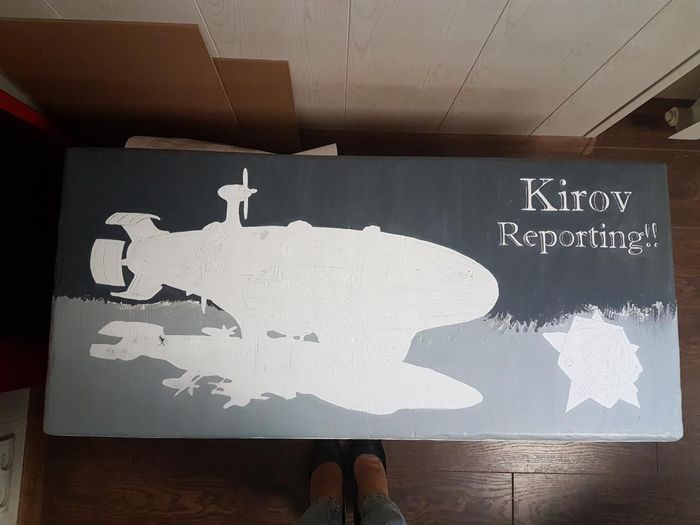

Ну в общем вот что из этого всего получилось, можете лицезреть выше. Да теперь не стыдно и труп в багажник положить (разумеется свинину или говядину ;)

И так, чего я добился, первое: такого же эффекта как в старичке RA2 когда слышал этот "восклицательный" голос...

Второе: я получил быстрый и очень, очень плотный бас, плотнее, чем на обратно нагруженном рупоре, многие этого не любят, но точность звука я люблю, по этому мне "нраица"

Ну и третье, (наверное самое главное =)) +5 см, к длине 45см средне-статистического пикабушника :)) Просто классно осознавать, что с тобой катается часть истории и красивая вещица.

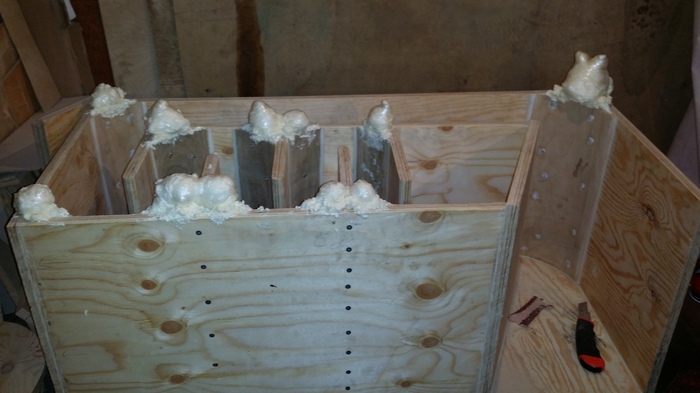

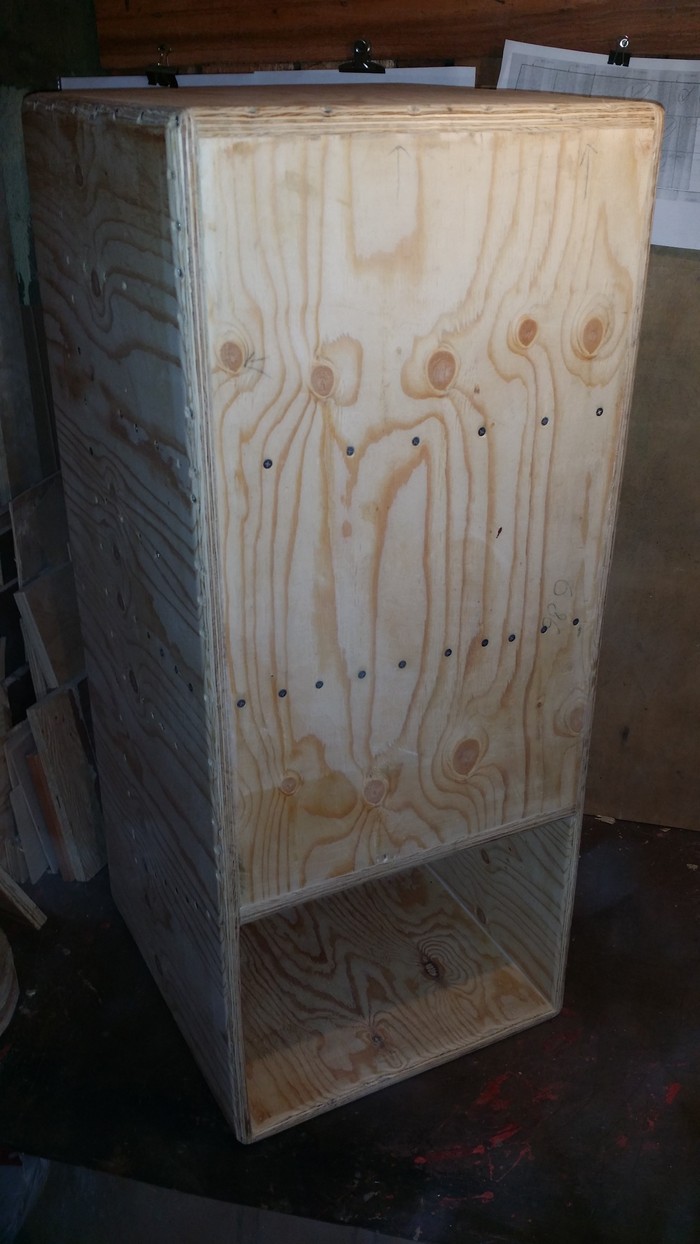

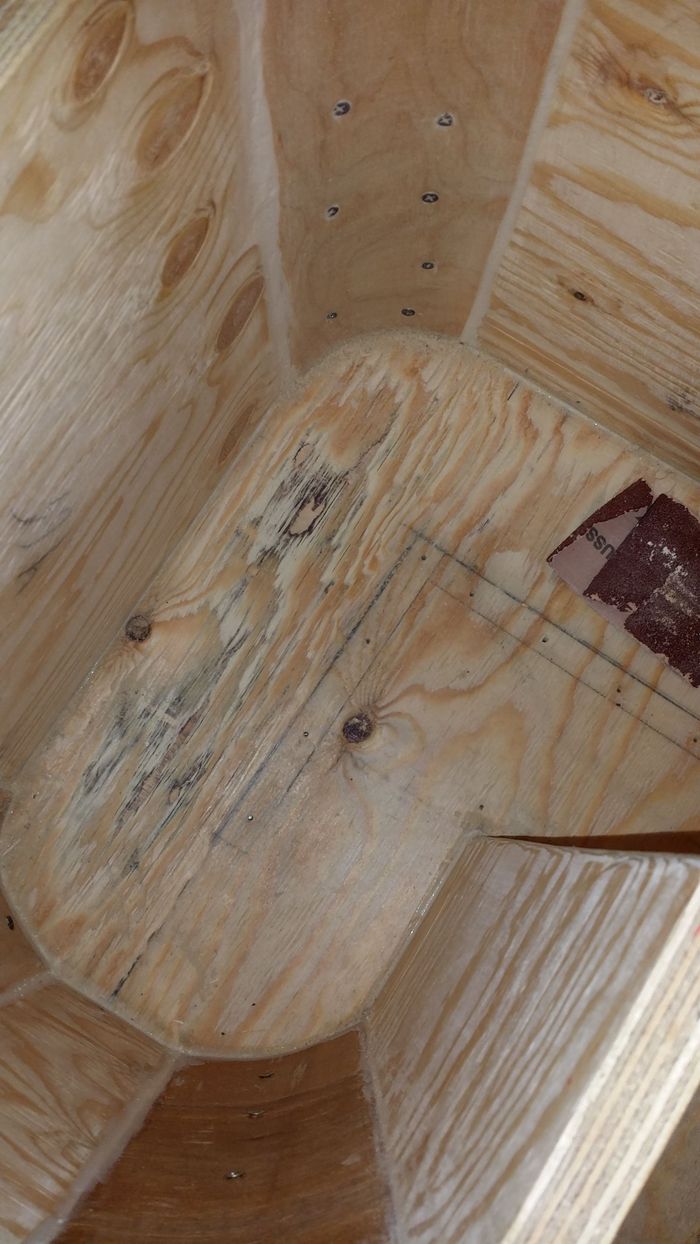

По части сборки, в этот раз как и всегда делал все кропотливо, "касествина" (можно краденный воздух перевозить в нем, там все герметично) и так сказать с запасом по переделкам. Те кто более менее сталкивались с "тапками" могли увидеть, что у меня есть предрупорная ("предтапковая" =) камера, в тапках ее как правило нет, но я её сделал с запасом на будущее, если приспичит попробовать больший калибр поршня/динамика, а пока там объём поджат пенопластом.

На этот раз пилил уже в прямом смысле в зассаном кошками подвале(у нас там как выяснилось дом для кошек...), ну а что делать, так удобней, "коморка папы карло" то в этом же подвале. Так же как обычно, подручные средства служили подставками, опорами, инструментами и прочем, как обычно "умею превратить кирпич в отвертку". Ну и как всегда все шкурилось, замазывалось и прочее необходимые процедуры. В общем текста сегодня мало, больше визуализации. Наслаждайтесь.

Всё, пока, поока(с) Д. Нагиев, т.п "Окна"

Приветствую всех! Как и обещал, выкладываю следующую порцию своих творений, кому то это стало интересно, и это радует ;) В общем что поменялось и изменилось, по сравнению с прошлым сабвуфером. Если вкратце, то поменялся сабвуферный динамик(а вообще просто хотелось чего то большего, сложного, да и руки чесались, поэтому и решил себе усложнить жизнь), в следствии чего и был рассчитан мной новый короб под новый динамик, и усложнение рупора. Не буду вначале много расписывать, поэтому переходим сразу к фото процесса, а трындёшь потом.

А тут маленький бонус от саба в виде сииисечки :))

И немного истории.

Сразу скажу, что первый свой сабвуфер (да и последующие) я пытался делать с «максимальным КПД материальных затрат», т.е первый обошелся чуть меньше 2000 рублей(фанера, клей, гвозди, краска, мелочевка), второй районе 2300 (что то оставалось с первого, что то докупалось). Да и когда делал свой первый саб, чтоб вы понимали из инструментов у меня были: ручная пила (она есть на фото в первом моём посте) карандаш, рулетка, советский тупой рубанок (который я затачивал прям об бордюр, потому как не было под рукой точила) подставкой для саба у меня служила подставка для обуви и шуруповёрт взял друга ( Сережа привеД :) все это приправлено тем, что на тот момент я жил в семейном общежитии… но это всё перекрывалось космическим желанием и энтузиазмом, а что из этого получилось вы могли лицезреть в прошлом топике.

Время шло, набирался опыта/знаний, жизнь менялась. В результате пришел к тому, что захотелось мне купить новый динамик и заодно усложнить конструкцию своего саба. И так я надумал продать свой первый сабвуфер и строить следующий.

Энтузиазм, как и холодное время года пёрли, поэтому решено было вычистить свой подвал и сделать из него, как выразился мой друг «коморку папы карло» ) в простонародье мастерскую. Задумано-сделано, попутно рассчитывая/чертя по вечерам проект, так же в моей истории начали появляться инструменты)) Первое что я приобрел это шуруповёрт (наконец-то ушел от средневековой пилы))) карандаши, наждачка, циркули, куча линеек, сделал себе здоровый стол, полочки, провел свет, в общем облагородился.

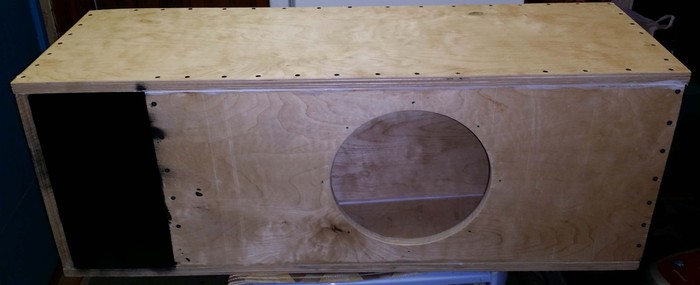

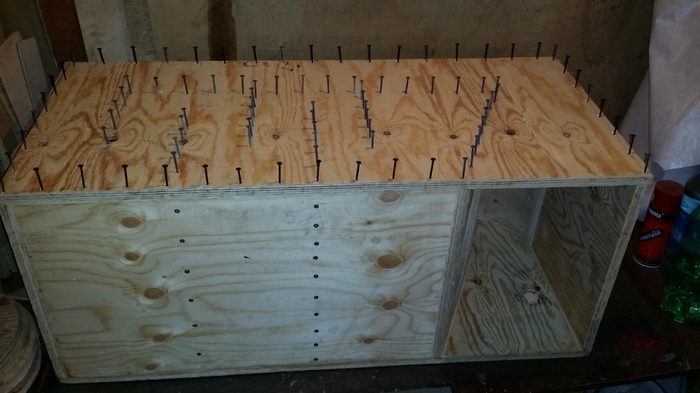

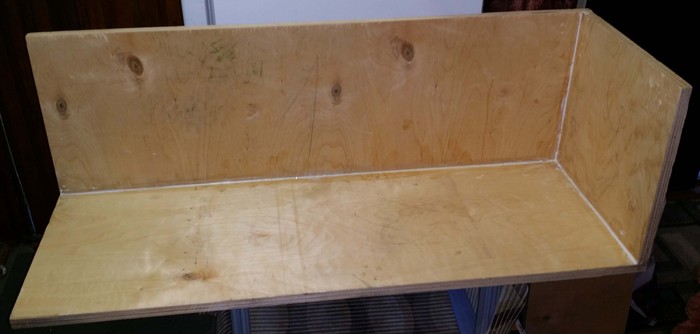

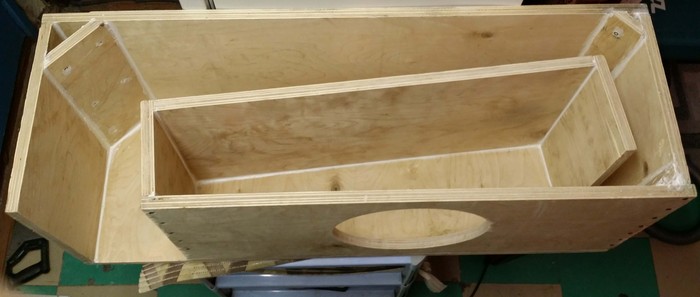

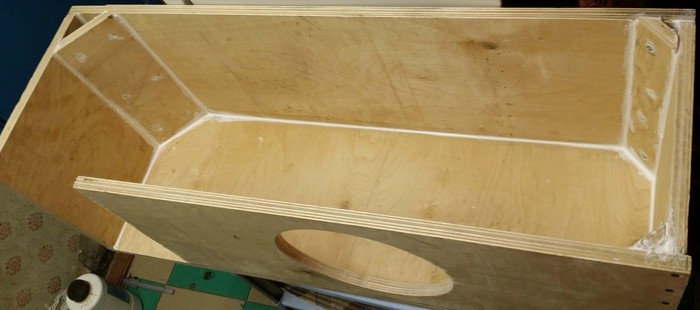

И так день выбран, поехали с другом и его пилой в «фанерный» магазин :) На первом фото мое счастливое табло светиться, и та самая циркулярочка (а парни то к успеху шли, уже и серьезный инструмент появился :) в общем договорился чтоб нам розеточку выделили и шоб мы прям там нарезали. Нашли паллеты, направляйку и понеслась… пила по контуру :) В общем «нарубив дров» увезли этот конструктор в каморку. Ну а затем постепенно, начал замеры, сборку, подпилы, зашкуривание и т.д. Орнамент сделал нанося спрей краску на обычную тюль, смекалка че уж... =) Как видно появились хитрости в виде скруглений, усовых гаек, монтажной пены, шпатлёвки по дереву, краски, всё это даёт +10 к силе и мастерству =) (если интересно опишу в следующий раз что это даёт и для чего это нужно) результат вы снова можете лицезреть. Если этот саб тоже понравился, то у меня есть еще что показать…. ;)

P.S

Я не могу пока оставлять комментарии и отвечать вам (мой любимый манул меня потопил, можете глянуть мой профиль почему =)  поэтому отвечу сейчас, общаться то хочется ))

ChromeOS отправлено 4 дня назад

У меня под окнами почти каждый день среди ночи проезжают такие "меломаны" с "обратным рупором" или хз чо у них там так орёт.

Хочется их гранатой...

По части «обратным рупором» =)) таких оформлений 5% из всех оформлений(это очень сложное, в правильном расчете оформление), это так к слову, отвечая на ваш вопрос, я так же как и вы ночью сплю, и поэтому так же негативно отношусь к этому по ночам.

maksblmko отправлено 3 дня назад #

Это пищевая пирамида) НАЕДАЛОВО!!!)) расходимся

Я не понял вас, поэтому без комментариев.

Ziksa52 отправлено 4 дня назад #

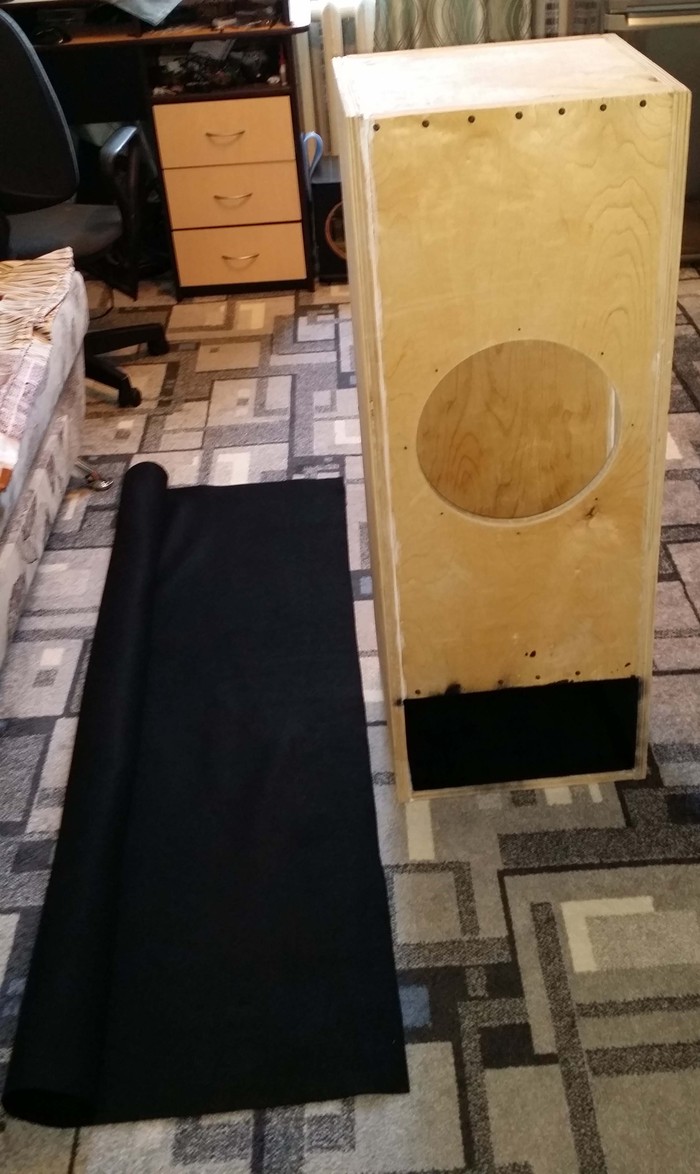

Как называется черная ткань, которую использовали для обшивки?

Ткань называется карпет, продётся в автозвуковых магазинах, я тогда брал по 250 рублей метр, бывает черная, серая.

TheSanych отправил 4 дня назад #

Достали идиоты, засовывающее эдакое в свою убитую чОрную затонированую тачку и долбящие окружающим по ушам.

Конкретно за себя скажу, что у меня не убитая японка тайота премио 240 кузов, без тонировки, в следующей серии фото выложу. По части долбежки окружающим по ушам, у меня сделана шумо/виброизоляция (тоже кстати сам все делал, и тоже если интересно могу выложить) и поэтому когда окна закрыты, слышно чуть чуть музыку без баса. Так что увы. Да и у меня такого особо фетиша озвучивать улицу нет.

FilimonAnd отправлено 4 дня назад #

Судя по спилу, там ножовкой и не пахло.

ответить

Rovern отправил 4 дня назад #

В распорных углах торец подработан ножовкой))) . Остальное в мебельном цехе по чертежам.)))

Спасибо мужики за комплимент)) честно, я даже другу этот комент показал, просто он знает и видел как я делал)) когда я как дурак во дворе своей бывшей общаги тупым рубанком (и точа его об бордюр) зажимая ногами пытаешься края выстругать опираясь все тоже на тот бордюр. А фото где лежит ручная пила, это делалось не отъезжая от базы, где купил лист фанеры, потому что не влазил в тачку. Я тогда знатно сгорел на солнце. Почему в ручную? потому что за распил бы я отдал больше чем стоило полтора листа фанеры на той базе где я купил фанеру. ;)

Вроде всем ответил :) На следующие комментарии отвечу наверное в следующем посте ;)

Мой прошлый пост https://pikabu.ru/story/obratnonagruzhennyiy_rupor_v_avtomob...

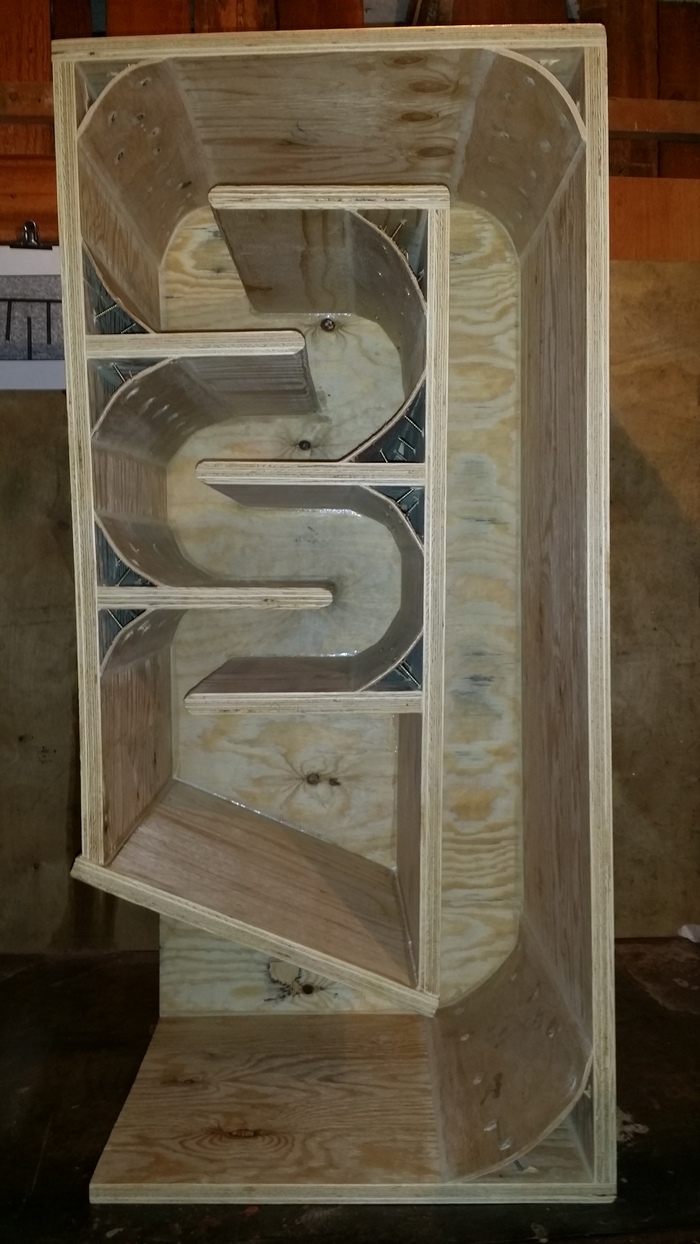

Ну в общем начну с предыстории своего первого собранного в ручную, обратно-нагруженного рупора для автомобиля(для незнающих, это та хрень в багажнике которая делает бум бум бум) не все же котиков вязанных да собачек выкладывать ;)

Однажды в прекрасную летнюю пору, сидел я за компом, залипая в экран :) Смотрел я на тот момент, разные видеоролики о "правильном" автозвуке, о "правильном" звучании аудиосистемы и о прочем "правильном". Поразмыслив/поискав, наткнулся я тогда на очень интересное оформление под названием обратно-нагруженный рупор (back-loaded horn) Загорелся им и решил воплотить в жизнь, чертеж, расчеты все дела, и вот что из этого получилось...

P.S Делал все впервые, пилой и где придется....

P.S.S Если будет интересно, буду выкладывать дальше свои "творения" там сложнее и интересней (там начали появляться инструменты :)))
