Ворклог BigDaddy? Про травление и мастера дурочка.

Привет пикабу, бодрости осеннего утра и свежего дня Вам.


Помнится я обещал  пост про травление металлов но так и не сделал его, я не буду оправдываться типо мало времени, было много работы бла блавургга, нет, просто я ленивая срака.

Это пост о том какой я идиот, и текст будет сумбурный, потому что часть фотоматериала я профукал, часть тупо не снял, а те фотки что есть такого ужасного качества что их бы удалить и забыть лучше, ну уж простите если у вас пойдет кровь из глаз.


Лейтмотив поста это зажигалка Big Daddy  из этого поста  а прочии фотки дополнят текст.


И так что мы знаем о "Восторге" или "Rapture", это подводный город мыслителей, художников, артистов и прочих поехавших гнусей, жили они там в каеф пока весь каеф не вышел. Город был шикарный и в плане архитектуры и технологий и кто-то же его строил, ну явно не местные обитатели с их чахлыми ручишками, поэтому я сделаю зажигалку с признаками обратной стороны медали "Восторга" а именно меня интересуют фабрики котельные и прочий аверс. Во точно сделаю жигу в виде котла или что-то типо того.

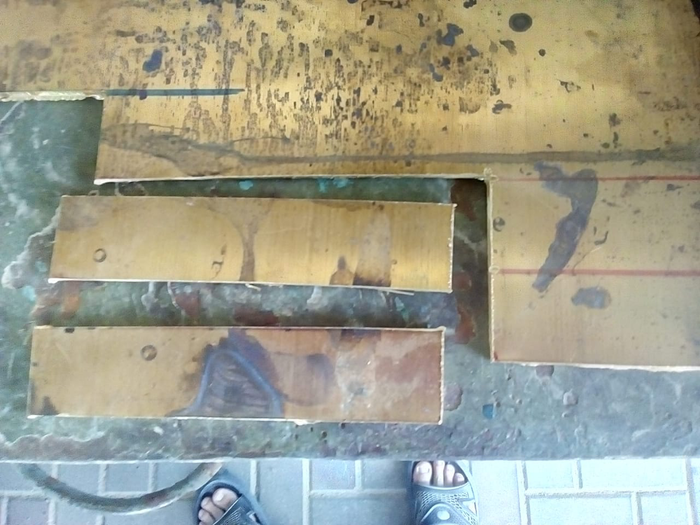

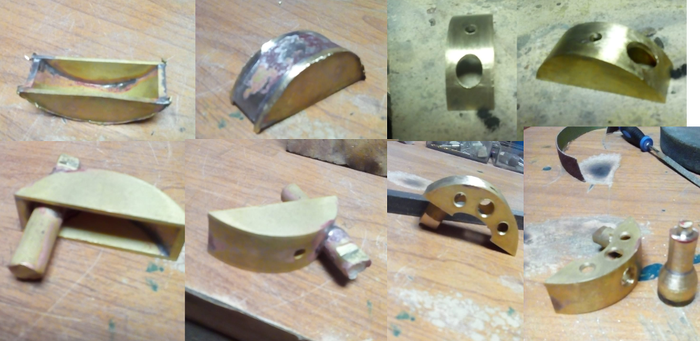

Как всегда листовая латунь спаевается в нужную мне форму

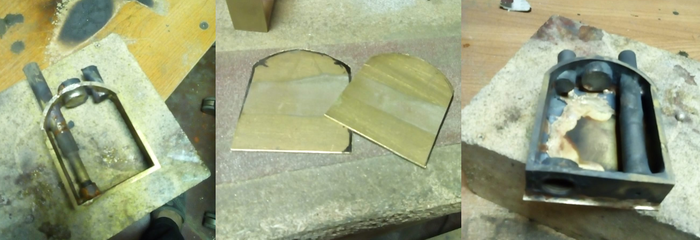

и вырезаю отверстия для шахты кремушка, горловины фитиля и крепления крышки.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Впаиваю прутки и боковые крышки.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Делаю крышку фитиля

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

И все дальнейшие фотки профуканы ( а по тому травление покажу на другой работе, этот способ подходит для получения тонких линий и контуров.


Что нам нужно: глянцевая бумага, а именно журналы, если вы буржуй или еще какой богатей можете купить их за много денег, от 250р а  можно по дешману, а точнее даром раздобыть в кабаке уровня выше среднего, их туда завозят как рекламу они тяжелые и их куча, и как вы понимаете тащить их до мусорки потом непокаефу а значит вам отдадут просроченные бесплатно только бы вы их унесли. Так что как говорит Любовь Успенская (кто?):

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Бойтесь только Ростовских пациков с района, ёба они опасные

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Части страниц на которых будем печатать выбирайте белые, то есть там где нет ни текста ни картинок,  потому что тонер будет въедаться в краску полиграфии и оставаться в ней а нам этого не нужно. По этому возможно придется повозиться выбирая подходящие страницы и измеряя размеры свободного места листа.


Для этой технологии нужен ЛАЗЕРНЫЙ принтер, только его тонер переносится утюгом на металл.

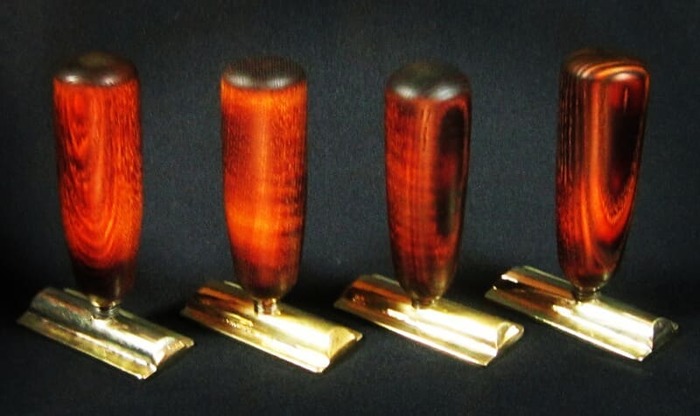

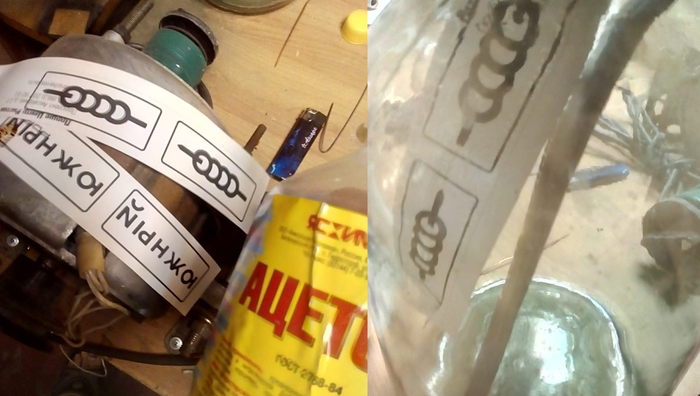

Это будет горячее клеймо. Распечатываю шаблон будущего изделия и помешаем его в пары ацетона, так тонер расплывается устраняя пробелы в печати. И в этом моменте внимательный человек поймет в чем я ошибся.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

При температуре градусов 28, тонер растекается примерно часа 2, вынимаем бумагу и переносим утюгом на подготовленный металл (а именно он должен быть идеально плоским и шлифованным наждачкой вплоть до 1500грид, обезжирен и без пыли.)

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост
Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Совсем не факт что нужный результат получится с первого раза или со второго или с  десятого, это не ваша вина тут много факторов, вот тут видно что на левой детальке не перенесся тонер, там метал был прогнут на какие-то доли миллиметра но и этого хватило, это можно исправить лаком для ногтей или полностью переделав все.

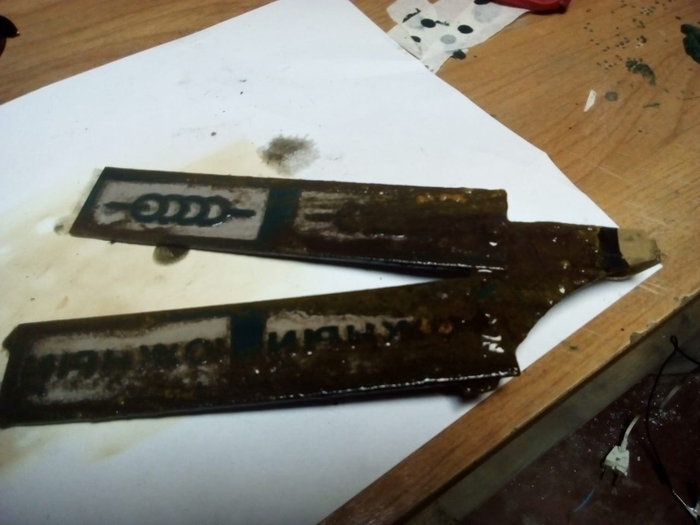

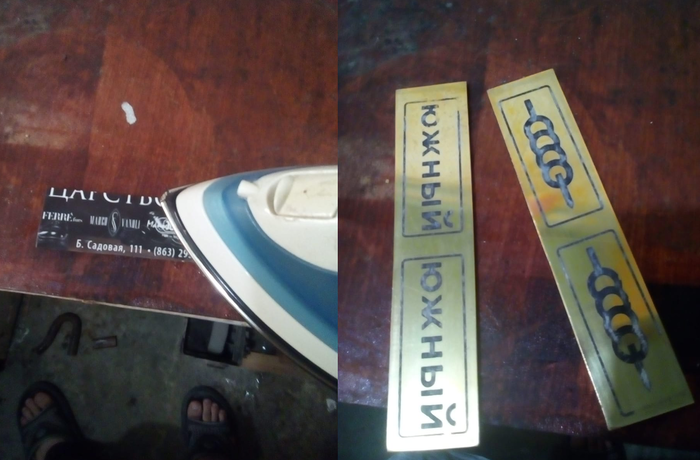

После того как проутюжили дайте металлу остыть естественным образом на воздухе, не кидайте в воду это может все попортить, а вот когда деталь остынет опускайте в воду и пусть бумага размокает, потом ее убираем легонько потирая пальцем.

Отчистили от бумаги, помешаем деталь как раньше бумагу в парилку с ацетоном, время тоже, теперь перевернув обратной стороной кладем на утюг и пропекаем тонер снова. Закрашиваем огрехи и можно травить.

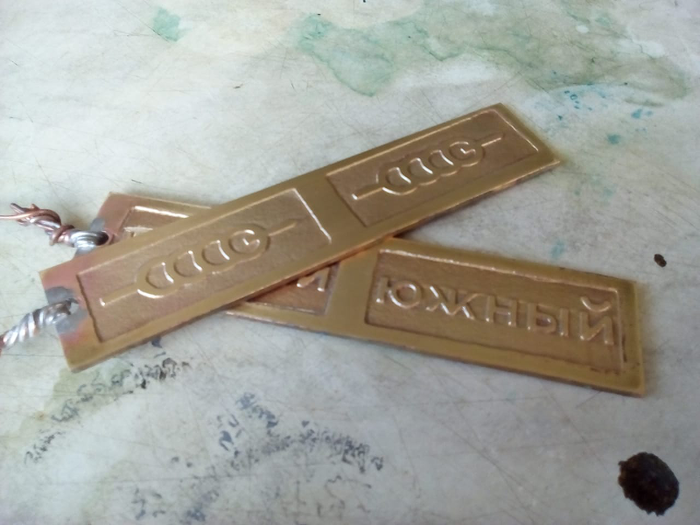

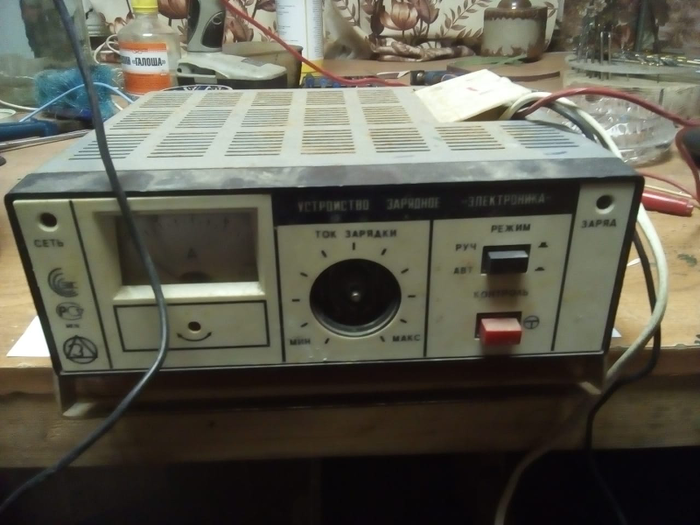

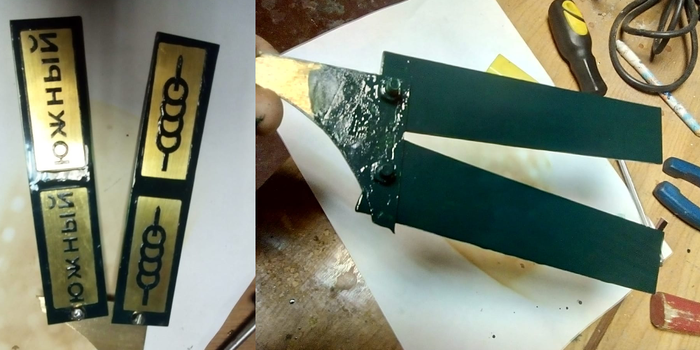

Я делаю Клеймо и мне нужен глубокий рельеф, а значит большой ток поэтому для этой работы буду использовать аккумулятор автомобильный, вам же для тонких работ нужен источник тока поменьше например зарядка для телефона или зарядное устройство для автомобильных аккумов.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

большой ток и агрессивная солевая среда раствора для травления быстро похавает тонер поэтому я дополнительно его защитил лаком для ногтей. Вам для неглубокого узора это не обязательно. При большом токе у меня похавается край рисунка, и это неизбежно. Но мне достаточно чтоб рельеф проявился а остальную нужную глубину я выточу в ручную надфилями, мне нужно только видеть контур рисунка.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

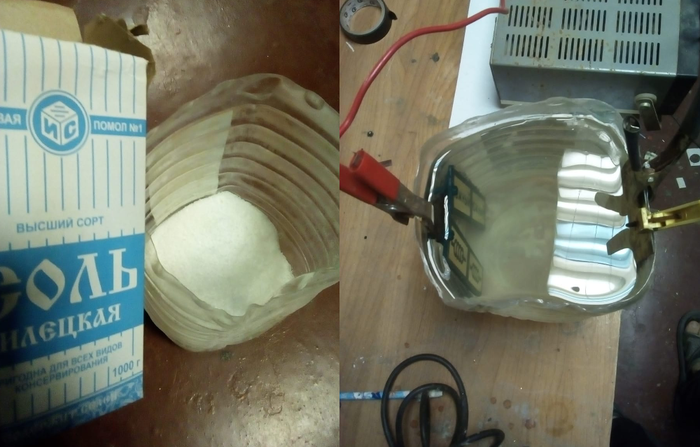

О растворе: это просто сыпте соль в воду (сексуально если это дистиллированная из авто магазина, но по дешману и из под крана подойдет) пока она не перестанет растворятся.


Для четкого рисунка вам нужно напряжение от 5 до 12в с силой тока от 0,2 до 0,5а и 3-4 часа времени (если сила тока больше, края рисунка начнет подгрызать). плюс кидаем на деталь минус кидаем на медяху и опускаем это в раствор.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

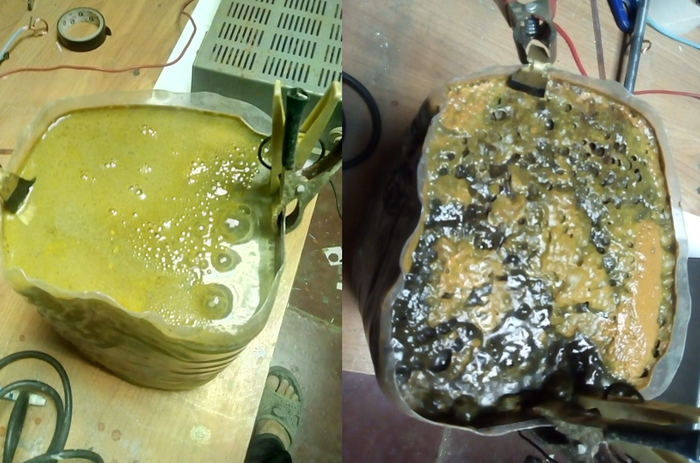

Со временем раствор начинает зарастать адскими взвесями солей металла, ммм  река Нева, люблю Питер.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Периодически доставайте деталь и промывайте под струей воды, потому что нарастает какая-то мразь которая мешает травлению, видимо все те же соли металлов.

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

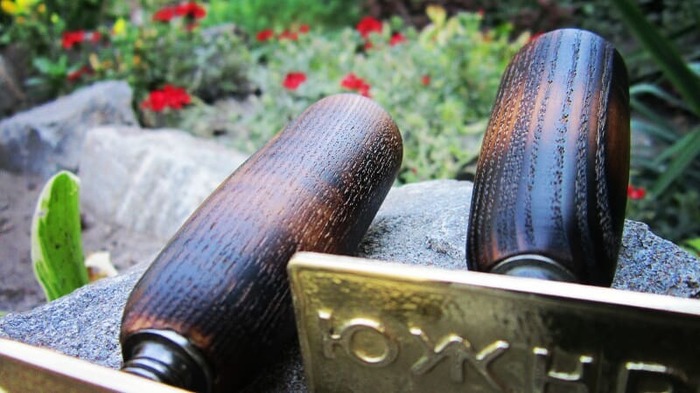

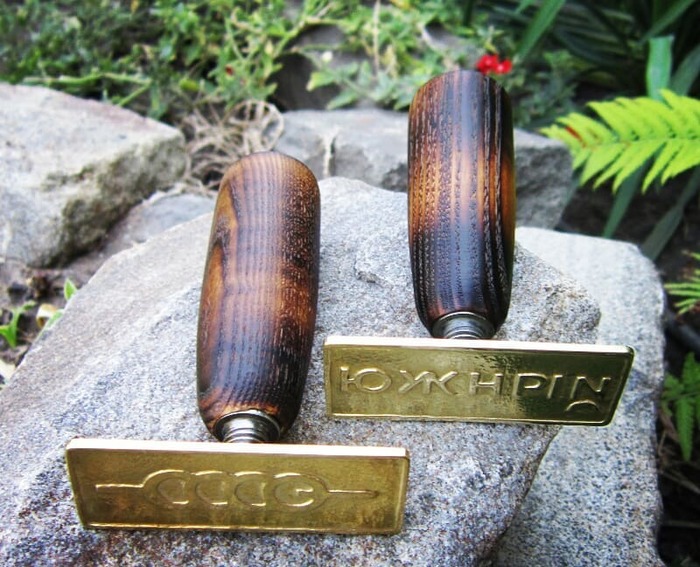

Ну вот и все, у вас уже готовая деталь которую нужно будет только почистить а мне еще нужно углубляться в материал и ровнять края.


я наверное опять забыл многое написать но вы спросите если что, ок?

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Кстати в конце.. Ну вы же поняли по чему я дурачок? По тому что вот эта деталь это горячее клеймо и оно должно быть инвертировано для того чтобы оттиск был правильный, я это знал и учитывал что так нужно сделать но не сделал. почему? Наверное по тому что мне было покаефу переделывать все с начала )

Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост
Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост
Ворклог BigDaddy? Про травление и мастера дурочка. Рукоделие с процессом, Травление, Длиннопост

Жду всех в инстаграм @ogunbrass

Показать полностью 17
90

Бензиновая зажигалка "Big Daddy" Bioshock 1

Привет пикабу, кусочек биошока Вам в ленту.


Помните засранца с адским буром и биошок 1? Ну я то помню, прорывная графика, необычный сюжет, антуражые локи,... я попробовал предать этой работе шарма подводного города "Восторг" а получилось ли, скажите Вы.

Зажигалка ручной работы по мотивам первого биошока.

Материалы:  латунь, бронза. Магнитный замок крышки

ПС: Ворклог изготовления завтра

И также заходите в богомерзкий инстаграм @ogunbrass

Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Бензиновая зажигалка "Big Daddy" Bioshock 1 Bioshock, Зажигалка, Бензиновая зажигалка, Стимпанк, Стимпанк зажигалка, Рукоделие без процесса, Длиннопост
Показать полностью 7
83

Ворклог: TES 3 Morrowind. Egg of time. ч3.

Привет пикабу. Это последняя 3-я часть продолжения ворклога по зажигалке из этого поста

Прошлые части можно посмотреть здесь:

Ч1

Ч2


Здесь будет мало текста и картинок не уместившихся в прошлые посты. Поехали.


Я остановился на узлах крепления. Следующие детали это Крышки на резьбе закрывающие горловину для заливки бензина и выход фитиля.

их я спаял из обрезков трубочек которые хоть как-то подходили по размерам эмитируя отопительные переходы из диаметра в диаметр.

Всего 2 штуки для обоих концов.

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Дальше вырезал 2 пластины и согнул также как и кольцо для боченка, в них просверлил отверстия для самых тонких верхних трубок крышек. Крышки будут заходить в это отверстие

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Спаял пластинки с основаниями подвижных креплений. Долго и муторно обпиливал сами основания чтоб придать им тот же изгиб что и на внутренней части пластинок. Спаянно тоже на твердый припой.

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Дальше нужно сделать резьбу в шахте кремня чтоб можно было закручивать все это дело и менять кремушек стирающийся со временем. И тут еще один косяк латунь вязкая а метчик маленький каленный, ну и вообщем он сломался залипнув в металле.

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Высверлить его теперь возможности не представляется, так что же делать? Вспоминаем школьный курс химии, берем аккумуляторный электролит а это слабая серная кислота если кто не знает, и вспоминаем что медь с разбавленной серной кислотой не реагирует (или слабо реагирует при нагревании раствора), а сталь из которой и сделан метчик реагирует с серной кислотой выделяя на поверхности окислы и водород. Значит должно получиться зохавать серной кислотой метчик и не повредить зажигалку, но это медь не реагирует а латунь это сплав из меди и цинка который вроде растворяется в серной кислоте, ну тем не менее нужно попробовать на каких нибудь кусочках.

Это латунный винт и тело обломанного метчика

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Заливаю их электролитом и иду спать

Тут на фотке плохо видно но все же, вокруг метчика пузырится водород а винт из латуни не реагирует.

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

утром померил метчик и латунный винт,  диаметр метчика стал 3,6 а винт в размере не уменьшился но на нем появились красные пятна что говорит о том что цинк из сплава немножко похавало. Ну что ж такой результат меня устраивает, по этому всю зажигалку я залил лаком чтоб не повредить внешний слой и залил электролитом, это дело я не зафоткал хз че так, но все получилось.


Потом я обработал пластинки крышек подогнал их по размерам и изготовил вентиля все отшлифовал и отполировал.

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Полировал это дело самодельными шарожками из обрезков войлока и куском Ростовского сыра 2-х недельной давности

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

спаял и итоге получилось что-то такое

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Ниче  так вроде а вам как?

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Э дядя подожди чего не так-то?

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Ладно дядя, все исправлю, а ты давай сиди не не кашляй. Вам всего доброго, хорошего настроения и здоровья.


И как же исправить, да очень просто отправляю зажигалку на пару лет куда нибудь например в АД

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

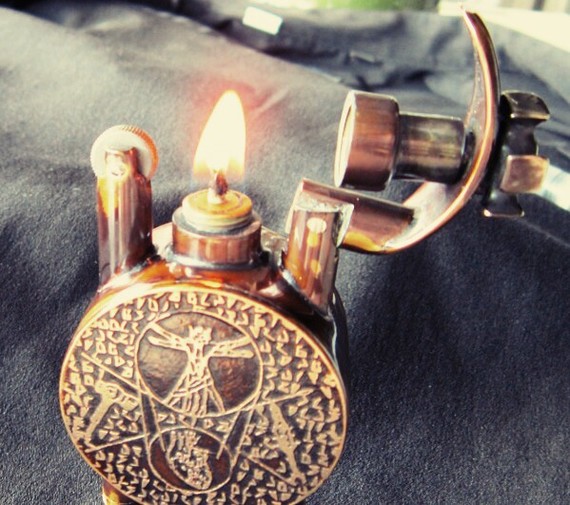

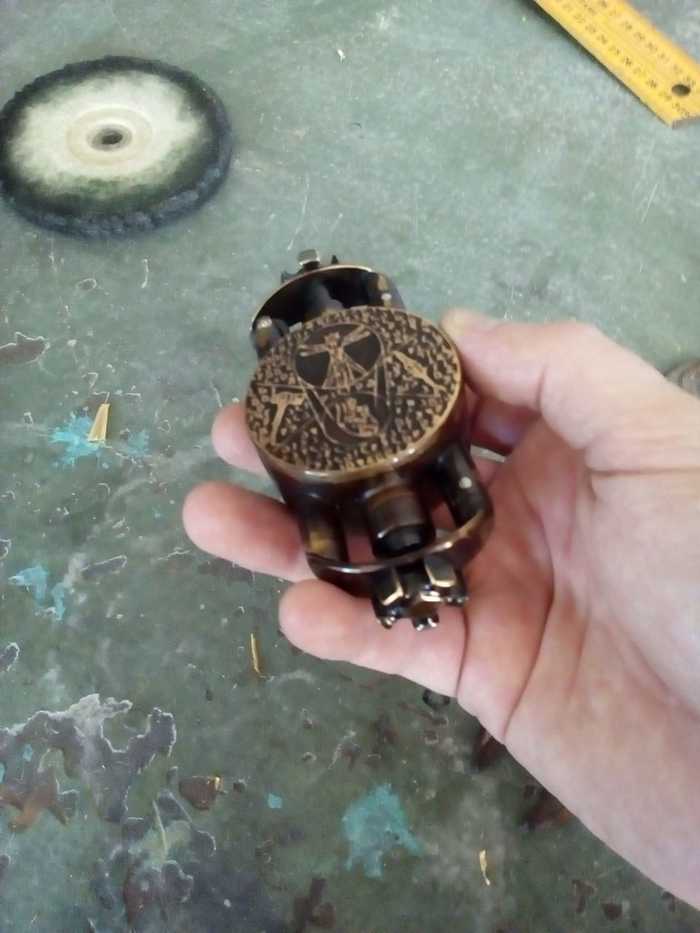

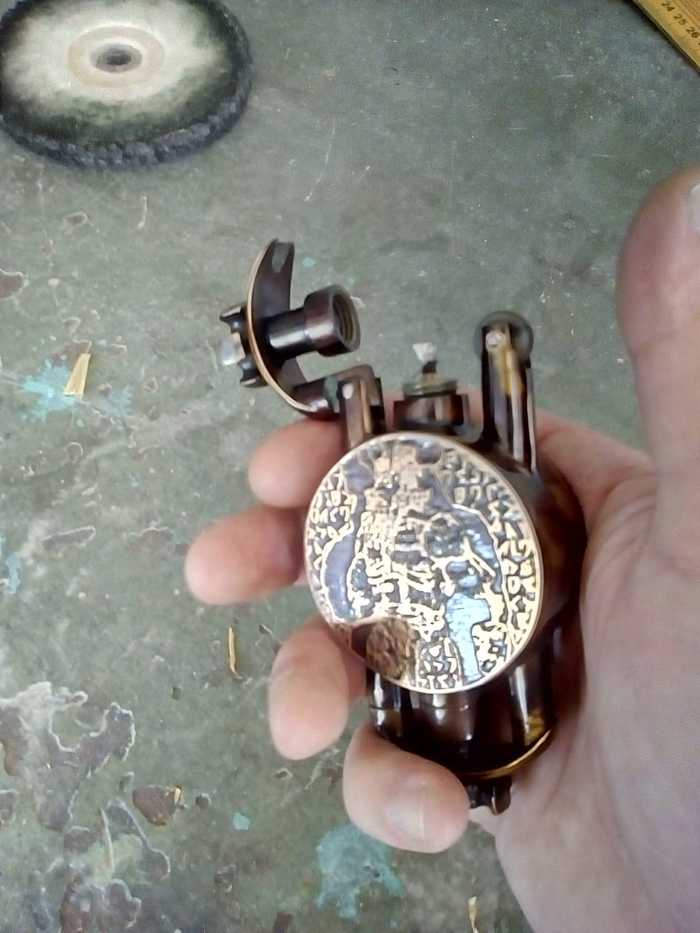

Осталось отшлифовать отполировать и готово.

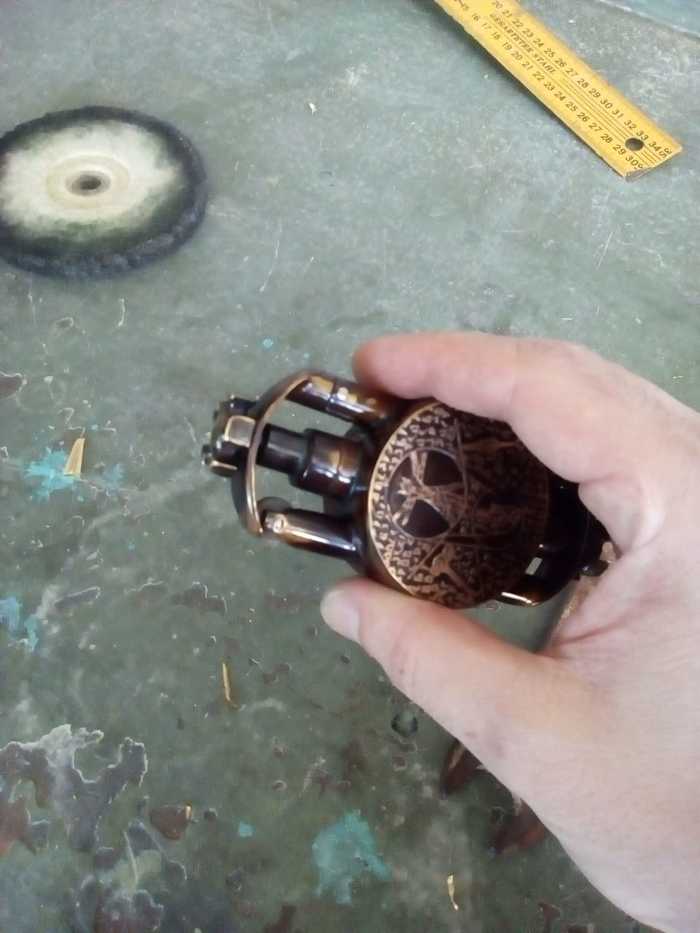

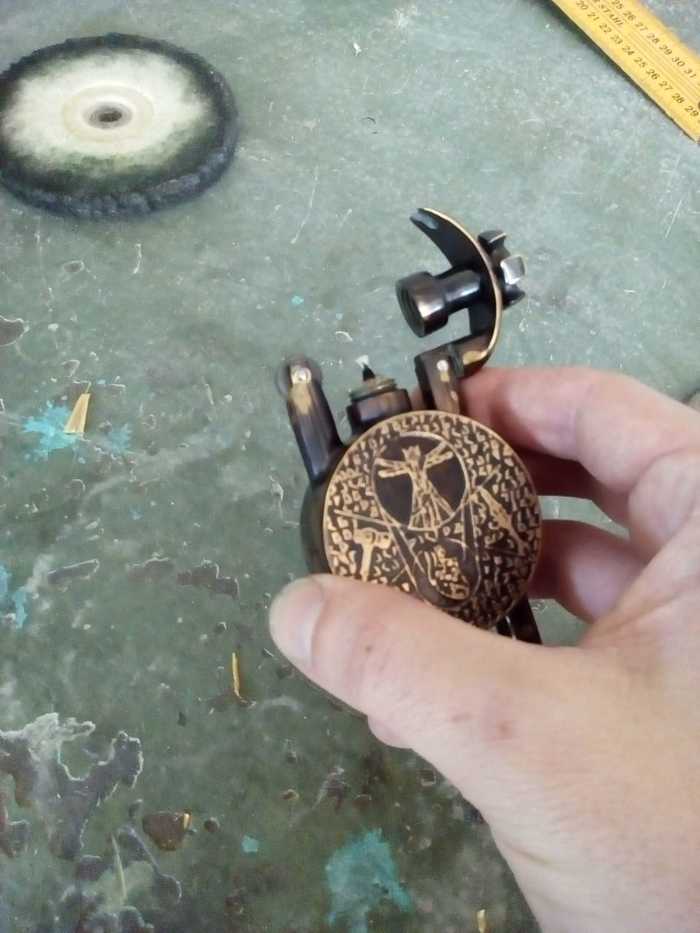

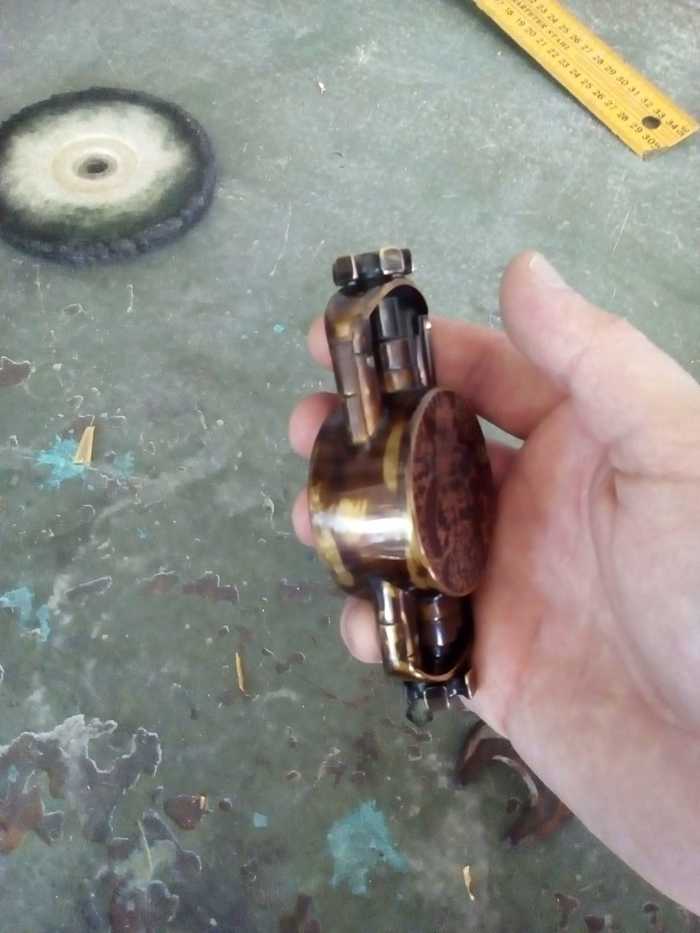

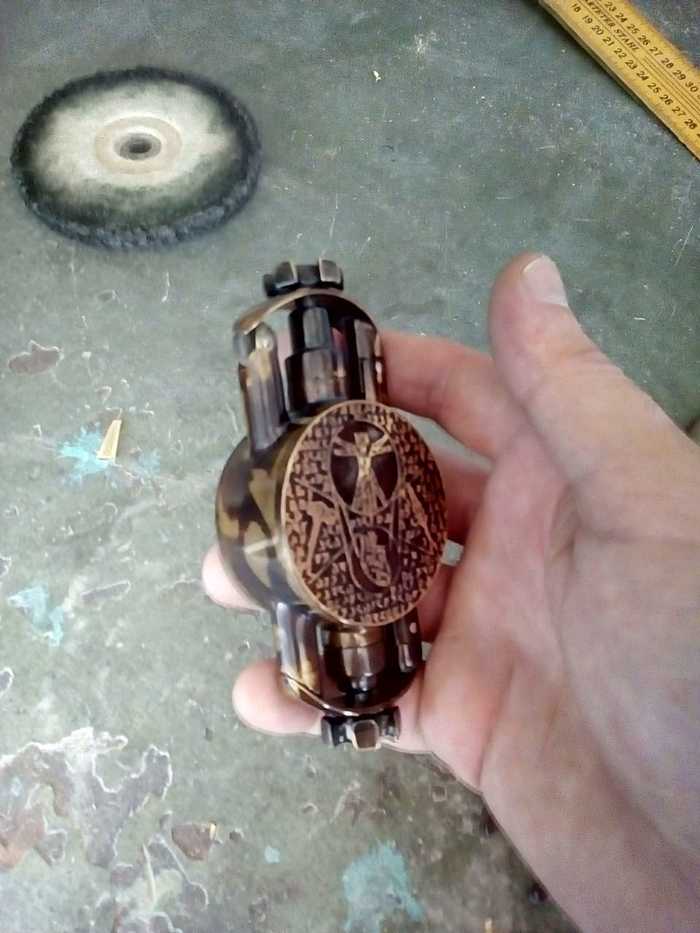

И вот фотки кто-то габариты хотел увидеть.

Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч3. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

OgunBrass

Показать полностью 24
24

Ворклог: TES 3 Morrowind. Egg of time. ч2.

Привет пикабу. Вы тепло приняли мои прошлые посты а я с нетерпением ждал нового дня чтоб залить продолжения ворклога по зажигалке из этого поста


Спасибо за отзывы и продолжим.


Бочёнок допилен и следующим шагом будет подготовка отверстий для того чтоб вставить вот эти прутки которые  станут основанием для всех узлов зажигалки.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Диаметр зажигалки получился 5,1 см. Воспользовавшись древней магией CorelDRAW X6 (безусловно лицензионной =) начертил такие шаблоны в размер прутков и пометил центра. Обклеил шаблонами бочёнок и просверлил отверстия.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Но фишка в том что прутки должны вставляться параллельно оси которую начертил на фотке выше, а это значит отверстия должны быть не идеально круглыми а эллипсами или типо того.

Это охеренно легко делается если есть сверлильный станок, но у меня его нет но зато есть напильники и страсть к ручному труду.


Подгоняю размеры в ручную постоянно сверяясь с прутками.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Работа монотонная и в этом деле важно проебать момент и накосячить с размерами.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Люблю когда так...

Но не беда, я же делаю древний артефакт а значит и следы ремонта в нем тоже должны присутствовать, по этому берем кусочки тонкой латунной фольги и забиваем ею щель. Так косяк превращается в фишку.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Обрезаю прутки до размеров с которыми будет удобней работать, отбеливаю и отмечаю маркером границы после которых прутки выходят из тела бочёнка.

Ммм опять сексипинкиколор

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Зачем мне отметки этих границ? Ну знаете ли прутки так не хренова весят и весь материал который в границах тела бочёнка нужно поубирать.

Делаю это на наждаке. Смотрите какая латунь липкая сючка поналипла на точильный камень

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Оставляю часть материала в границах пометок, для того чтоб соосно запаять прутки.

Верхний прут будет основным каналом для фитиля с одной стороны и горловиной для заливки бензина с другой. Оставляю у него тонкую шейку которая потом высверлится.

Второй пруток выгрызаю с одной стороны он будет держать узлы откидывающихся крышек с вентилями.

Третий пруток грызу по кругу он будет основанием для крепежа колесика кресала + шахта для заменяемого кремня.


И так детали подогнаны, отбелены еще раз

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Высверливаю шахту для кремня

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Можно пропаять

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Высверливаю основной канал

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Вырисовывается форма и знаете что, довольно таки не плохо, похоже на говно но говно с хорошей и правильной геометрией

Следующий шаг резьбовое соединение для вентилей основной шахты, их я нещадно выпилил из водопроводных кранбукс или как они там называются?

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Пропаял все кусочки

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Выпиливаю место посадки для колесика, это занатие чистый каеф, так как я не знал точных размеров всех узлов заранее и подбирал их по месту эту процедуру пришлось делать когда все спаянно и хочу сказать, когда ход надфиля по обрабатываемой детали составляет 2мм. а выбрать нужно 10мм глубины ты познаешь дзен, мысли пусты, есть только ты кусок латуни и вечность...

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Но оставлю лирику говна, нужно работать дальше. Шлифую и полирую сборку, этот этап не нужен так-то, все засрется еще не раз, но мне полезно посмотреть на чистую деталь и оценить геометрию.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Следующий этап, подбираю украшение торцов бочёнка. Нашел в этих интернетах ваших такие пикчи

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Опять с помощью  древней магии CorelDRAW X6 обрабатываю пикчи и добавляю двемерских рун. Мммм фотографии с экрана компа, взрывоопасное возбуждение.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Картинки распечатываю на листе из глянцевого журнала, страницы которого по хадкору поясняет мне что главные это Вуппи Голдбегр и Роман Гуль.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом
Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Так выглядит распечатка на лазерном принтере

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Картинка переводится на листовую латунь методом ЛУТ, для последующего травления но об этом я готовлю отдельный пост с подробностями, хоть тема и известная но мало кто говорит об ошибках и косяках с которыми можно встретиться.


После травления выпиливаю по контуру украшения торцов, обтачиваю,  примеряю к бочёнку

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Подготавливаю к спайке и тут еще один косяк. Эту операции нужно было бы делать одной из самых последних по тому что я использовал мягкий оловянный припой дабы не повредить рельеф высокой температурой. Ну что сделано то сделано.

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

Спаял и следующий шаг выпиливание узлов крепления крышек, и боль повторяется снова

Ворклог: TES 3 Morrowind. Egg of time. ч2. The Elder Scrolls, Morrowind, Skyrim, Стимпанк, Зажигалка, Бензиновая зажигалка, Длиннопост, Рукоделие с процессом

На этом вторая часть ворклога заканчивается ибо я опять лимиты картинок исчерпал, теперь пишет про 30000 пикселей, пощады пикабу, но завтра я выложу финальную часть, лайла тоф сладких снов.



А кстати можете зайти в мой инстаграм говна ogunbrass, знаю питушиная тема но все же там новые вещи будут первыми появлять.

Показать полностью 22
132

Ворклог: TES 3 Morrowind. Egg of time.

Привет пикабу. Древних свитков пост вам в ленту.

Это воклог по бензиновой зажигалке из поста https://pikabu.ru/story/tes_3_morrowind_egg_of_time_6079254

Заказали зажигалку с формулировкой "хочу такую чтоб прям как древний артефакт из игры".


Ну ок, начнем.


И так, что мы знаем о двемерских артефактах? Они громоздкие, старые и непонятно каким хером вообще работают, по при этом вся их неказистость и массивность выглядит почему то довольно элегантно.  От этого и будем отталкиваться.


Пошерстив гуглом и освежив память решил что это будет форма бочёнка с вентилями и трубками, украшением будут внутриигровые чертежи двемеров а именно Инструменты Кагренака, разделитель и разрубатель рядом с Сердцем Лорхана  и гравюра с Акулаханом (это типа китайская реплика нумидиума, если Вам конечно не похер на весь этот лор)


Тело бочёнка зажигалки сделал из полоски отрезанной от листовой латуни толшина 3мм. Обычно такую форму самодельшики делают из водопроводных фитингов но у меня есть листовая латунь и потому я могу сам выбрать подходящий размер, а не ломать голову где и как найти нужного размера фитинг.

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Да кстати, это ворклог и все фотки будут обоссаного качества ибо делались на:

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Полоску зачистил от заусенцев после резки и теперь ее нужно отжечь, чтоб лучше гнулась

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Нагреваю до бледно малинового свечения и жду пока сама остынет.

Для формы взял водопроводную трубу

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Изгибаю полоску

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Стык нужно запаять, для этого у меня есть твердый фосфористый припой

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Обрабатываю после пайки

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Это наждачка на тряпичной основе 40п

Вообще процесс грубой обработки весьма доставляет, час монотонных движений знакомых мужчинам старше 12 лет, каеф. А что не каеф так это то что латунь быстро нагревается и обжигает руки если работать без перчаток, но кто ж работает в перчатках, да ни кто, ощущения не те, мужики поймут.



Ну да ладно, латунное колечко уже довольно сильно нагрелось и на нем появились какие-то надписи, не пойму что там написано, на эльфийском что ли?

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Да и черт с ним, это внутренняя сторона она все равно запаяется и видно ни чего не будет.

Кроме того после отбеливания латунь приобрела нежный персиково-розовый цвет и меня попустило.

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Кусочки твердого припоя

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

отрезал лишнее от пластины и пропаял вторую сторону.

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Кипячу в отбеле

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Пора обрабатывать

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Бочёнок вышел не идеальный по геометрии, миллиметр скачет, это не каеф.

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Это не беда, ведь толщина полосы была 3 мм и есть запас для обработки. приклеиваю кружки из бумаги на обе стороны и подгоняю по их краям диаметр боченка.

Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост
Ворклог: TES 3 Morrowind. Egg of time. Ворклог, The Elder Scrolls, Morrowind, Бензиновая зажигалка, Стимпанк, Длиннопост

Можно вставить только 25 картинок че так мало?

Ладно продолжение в следующем посте. Пикабу говорит что я чмо и меня поимели каджиты, а значит я не могу делать более одного поста в день (

Показать полностью 25

«Старушка возле подъезда испуганно меня перекрестила». Геймдизайнер тестирует UltraWide-монитор для геймеров

«Старушка возле подъезда испуганно меня перекрестила». Геймдизайнер тестирует UltraWide-монитор  для геймеров Видео, Длиннопост

Переключаемся на вторую скорость: «Месяц геймеров» на Пикабу в разгаре. Не обращайте внимания на календарь. На конец августа мы оставили самое интересное. Второй пост посвящаем геймдизайну и храбрости. Читайте историю Антона, который тестировал монитор LG UltraGear 34GK950G.


Всем привет! Меня зовут Антон, и я геймдизайнер. Моя специализация — нарративы, игровые ивенты и механики погружения. Занимаюсь, в основном, мобильными играми, но работал и над проектами на ПК. Несколько лет проработал в офисе, и теперь на фрилансе.


Ребята из Пикабу предложили мне протестировать игровой монитор LG UltraGear. Поработать на мониторе с Nano-IPS матрицей — интересный опыт, поэтому я быстро согласился. Хотя уже по пути домой мне стало немного не по себе.


О первом впечатлении


Первое, что бросается в глаза при знакомстве с LG UltraGear, — коробка. Она прямо мощная. Тащишь ее из магазина (или из офиса Пикабу, как я), и все вокруг видят, что у тебя в руках бомбический экран для игр. Именно для игр. Упаковка с первого взгляда дает понять — продукт для геймеров. На коробке изображен сектант с мечом в черном балахоне. Видимо это производит сильное впечатление на окружающих, потому что старушка на лавке возле подъезда испуганно меня перекрестила, пока я корячился с огромной коробкой в дверях.


Притащил, выдохнул и принялся за распаковку. В комплекте поставки у LG UltraGear тонкая металлическая опорная стойка-бумеранг и стопка макулатуры с инструкциями. Стойка крепится к пластиковой подставке, чтобы регулировать высоту и угол наклона. Собирается монитор просто, справится и ребенок (но понадобится отвертка). Монитор на подставке держится плотно, хоть и выглядит пластмасска внешне ненадежной.


Из приятных элементов дизайна — матовая задняя часть корпуса и аккуратный пул разъёмов. Из неприятных — красный и черный цвета оформления. Сочетание не совсем в моем вкусе, но это субъективно.


Комплект кабелей монитора стандартный: USB, HDMI и DisplayPort. Важно: кабели не слишком длинные, поэтому рассчитывать на то, что монитор и системный блок будут стоять в разных частях комнаты, не стоит. Для подключения экрана к ПК я использовал DisplayPort, а к Mac подключал его через HDMI. Разъема USB-C у монитора нет. Зато есть удобная функция переключения между каналами входа через интерфейс: можно не вынимать кабель и переключаться между, например, компьютером и приставкой.


При подключении монитора на задней панели активируется цветная LED-подсветка. При желании ее можно кастомизировать по цвету или отключить совсем. В меню экрана меня особенно впечатлил «Режим игры» с возможностью настроить частоту матрицы на 120 Гц. Производитель как бы намекает: эта вещь не для работы. Она для того, чтобы запустить Battlefield 5 на максималках.

«Старушка возле подъезда испуганно меня перекрестила». Геймдизайнер тестирует UltraWide-монитор  для геймеров Видео, Длиннопост

Теперь пора признаться: несмотря на то, что я работаю над играми, настоящим геймером я себя не считаю. Люблю посидеть пару вечеров в Civilization или одной из игр Paradox, играю в проекты, над которыми работаю. Но основные продукты мейнстримной индустрии, вроде AAA-шутеров или RPG, для которых как раз и создаются такие мониторы, — это не мое. По правде говоря, у меня даже нет железа, которое раскроет потенциал монитора в таких проектах. На игровом компьютере у меня установлена старенькая GeForce GTX 760, а работаю я с Macbook Pro версии 2017 года. Ни мощной видеокартой, ни разъемом DisplayPort этот ноутбук похвастаться не может, подключать монитор к нему придется через переходник.


К моменту запуска монитора я начал паниковать. В голове уже набатом стучало «Проваленный обзор», и я малодушно подумывал о том, что стоит вернуть монитор, пока не поздно.


О характеристиках


После недолгих метаний, я все же взял волю в кулак, а себя и мышку — в руки. Монитор же мне дали на тестирование как геймдизайнеру, а не геймеру. Решил, что попробую пару дней поработать за ним, а там видно будет.


У монитора очень быстрая матрица, но вытянуть ее до 120 Гц мои видеокарты не смогли. Пришлось ограничиться скромными 60 Гц. Технология Nano-IPS, о которой много пишут, впечатляет. Я параллельно прогнал простые тесты на LG 34GK950G и моем стандартном мониторе AOS i2475Pxqu с IPS-матрицей. Понятно, что весовая категория несопоставима, но все же просто для статистики: точность попадания цветов на sRGB отличалась на 8-9%.


Еще один важный момент: на заводских настройках монитора до калибровки цвета немного скорректированы относительно стандарта sRGB. Как пишут в профильных СМИ, это сделано, чтобы картинка получилась насыщеннее. Надо вам оно или нет, решайте сами. Но лучше калибровать монитор под себя.


Glow-эффект на IPS — типичная история. На практике это выглядит как искажение цветов при взгляде на монитор с разных сторон. Чаще всего слева изображение будет сероватым, а справа — отдавать желтым. В UltraGear на рабочем расстоянии в метр Glow-эффект не заметно. Угол обзора монитора близок к 180 градусам. Крошечные засветы можно обнаружить по бокам экрана, только если искать целенаправленно, начитавшись обзоров в интернете.


В общем, картинка сочная и яркая. Настройка простая. Для синхронизации с Mac придется установить драйвера с официального сайта (для ценителей ретро в комплекте есть CD).


О работе геймдизайнера


Закончив настройку, я сел за новый монитор. Моя работа — это таблицы, таск-менеджеры, инструменты для мержа в программную библиотеку, Photoshop для сборки макетов, иногда Twine. Допом к этому Slack и мессенджеры для коммуникации. В основном у меня постоянно открыто четыре-пять окон, между которыми я переключаюсь на двух мониторах.


Разумеется, LG UltraGear никакого второго экрана не предполагает. Перебрасывать взгляд с шикарного 34-дюймового монитора на 17-дюймовый Macbook — неудобно, неправильно и вообще аморально. Поэтому я просто отключил экран Mac и использовал пространство громадины от LG как единственную рабочую область.

«Старушка возле подъезда испуганно меня перекрестила». Геймдизайнер тестирует UltraWide-монитор  для геймеров Видео, Длиннопост

Подсознательно я был уверен, что один монитор, даже очень большой, ни за что не заменит два. Кажется, здесь срабатывает что-то вроде навязчивого стремления человека все распределять по категориям: на этом мониторе буду смотреть задачи, а на этом их выполнять.


Разрешение LG предполагает, что он заменит собой примерно полтора монитора, но на деле же оказалось, что рабочая область ощущается лучше, чем даже два экрана. На это несколько причин:


1. Сказывается эффект пространства: на огромном экране даже слегка уменьшенные окна ощущаются большими. Работать с двумя или тремя одновременно вполне комфортно.


2. Не приходится тратить время на переключение внимания. Кажется, это ерунда, но книги по осознанной работе учат, что именно такие микродействия разрушают концентрацию, из-за чего падает эффективность. Мозгу проще воспринимать работу на одном мониторе как единое целое. Эффект переключения срабатывает здесь в меньшей степени.


3. Изогнутая форма. Изначально она вызывала вопросы. Казалось, что это хорошо для игр, имитирующих периферийное зрение и широкий угол обзора человека, но для работы будет неудобно. На деле вышло иначе. Переключая окна, все равно приходится крутить головой. Изогнутая форма для этого гораздо удобнее.

«Старушка возле подъезда испуганно меня перекрестила». Геймдизайнер тестирует UltraWide-монитор  для геймеров Видео, Длиннопост

В работе с таблицами пригодился «Режим чтения», который включается из основного меню монитора. Нагрузка на глаза ощутимо снижается, картинка становится мягче.


Одна из фишек, которую LG предлагает владельцам широкоформатных мониторов, — утилита OnScreen Control. Программа помогает настроить игровой режим, установить пресеты и скорректировать настройки экрана. Но самое главное — удобно поделить экран на рабочие зоны. Пользователям Windows 10 этого не понять (там и так неплохо реализована эта функция), но для MacOS с его неудобным SplitView это просто подарок.


Об отдыхе (и играх, конечно!)

«Старушка возле подъезда испуганно меня перекрестила». Геймдизайнер тестирует UltraWide-монитор  для геймеров Видео, Длиннопост

С работой разобрались. Пора отдохнуть и протестировать монитор в том, для чего он, собственно, и создан.


На моих любимых стратегических играх монитор не раскрывается. Да, угол обзора шире, детали выглядят немного интереснее, но это все. Результат меня не устроил. С таким монитором хотелось попробовать чего-нибудь особенного. Поэтому я решил установить, наконец, Pathologic 2 (ремейк классической «Мор. Утопии»).


Чтобы моя видеокарта выдержала испытание мощным монитором на не самой оптимизированной игре, пришлось добавить охлаждение, досрочно поменять термопасту, перевести монитор в режим FPS и немного разогнать старенький GeForce. Но, черт возьми, это того стоило. Степь Pathologic 2 в 3,5K поработила меня на пару суток. Монитор усиливает эффект погружения в играх, которые рассчитаны на плотное знакомство с сеттингом, деталями и персонажами. В какой-то момент я даже задумался о том, чтобы обзавестись таким экраном. Но только после апгрейда компьютера.

Итог


Несмотря на то, что LG UltraGear 34GK950G позиционируется как продукт для развлечений, некоторые особенности его конструкции оказываются очень полезны для рабочих задач. Расстраивает в этом смысле разве что отсутствие USB-C и некоторые элементы дизайна. Хотя последнее — придирка и вкусовщина.


Впрочем, продукт не про работу. Он для игр, и в этом он крут. Как часть игровой системы монитор смотрится бомбически. Быстрый отклик, отличная цветопередача, гибкая система настроек и частота 120 Гц. В общем, все что нужно, чтобы погружаться в игровые миры следующего поколения с топовой видеокартой.


Читайте также:


— 15 игр в формате 21:9 – для полного погружения

Показать полностью 4 1
Отличная работа, все прочитано!
