Всем привет.

Ну вот снова накопилось мелочёвки, да и про работу есть, что рассказать. ))

Начнём с нечисти.

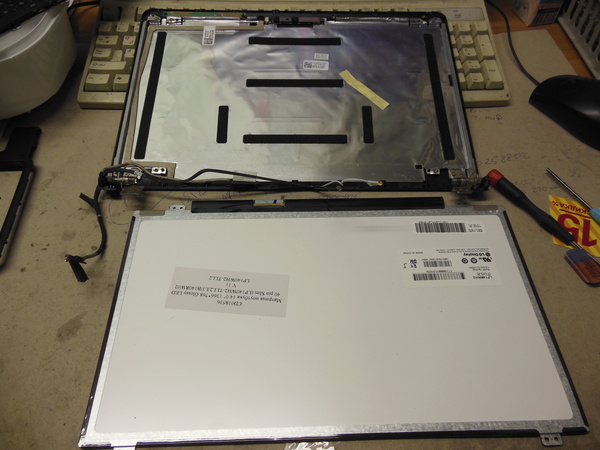

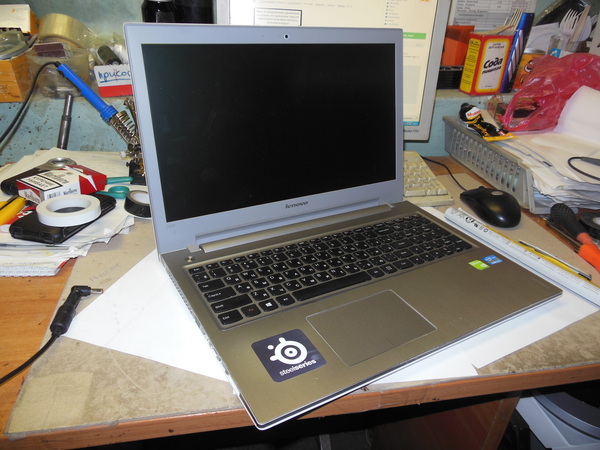

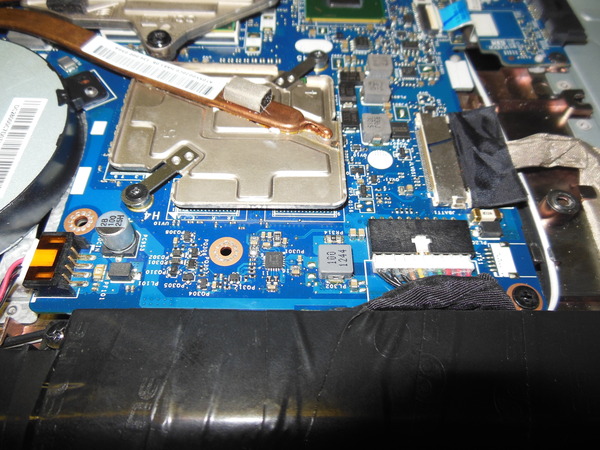

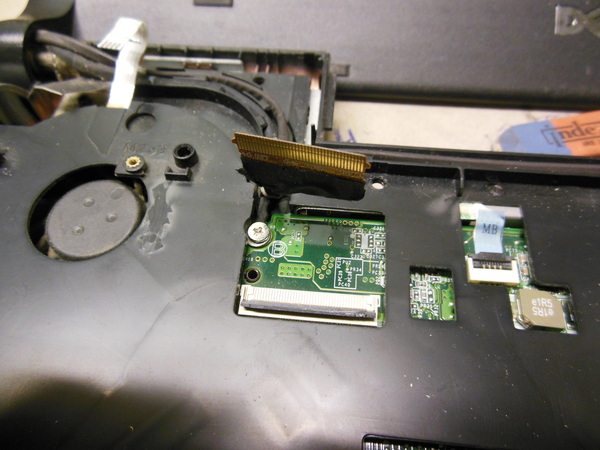

Леново Z500. Приносил пикабушник. Нечисть осталась наполовину непобежденной. Боролись на равных, заменён контроллер питания (спасибо @gepka, самому времени не хватало) трижды или четырежды. Заменены пару резисторов и один умерший от бракованного чарджера (микросхема) транзистор. Питание восстановлено, но батарею так и не заряжает. Ни прошивка, ни прочие танцы не помогают. Было сломано 5 бубнов, 4 варгана, сожжены 40 беличьих какашек - ничего. Спасибо владельцу за терпение. Вывод - скорее всего это контроллер самой батареи помер (батарей было две, но банки у обеих доставались и заряжались отдельно, так что вот).. Больше Леново в ремонт не возьму - это ужас "сопливый", всё ненадёжное, даже новые запчасти. Нахер в топку. :(

Нечисть номер 2 перед вами:

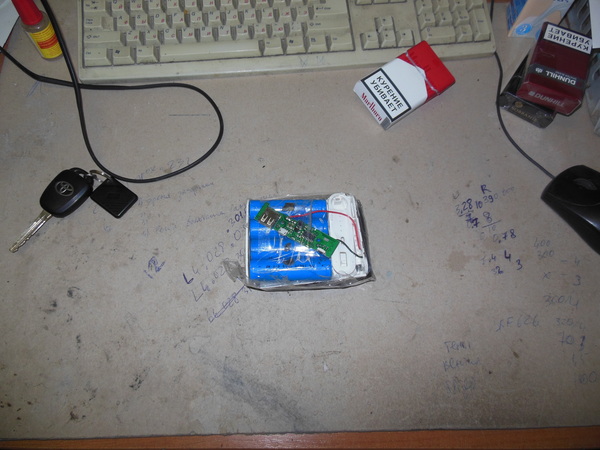

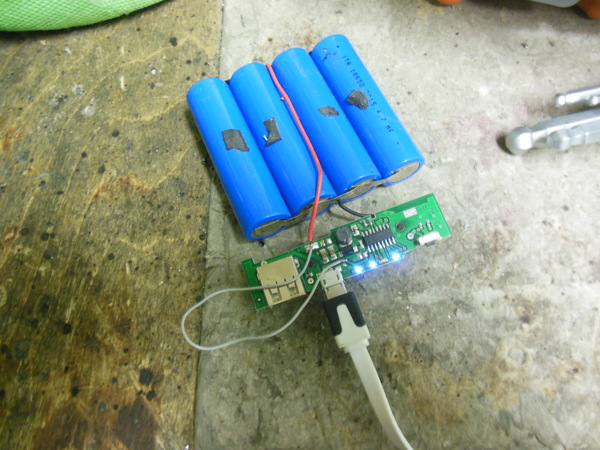

Павербенк 3000 и всё такое.

Предварительно - померла микросхемка MP2311CS .. Та ещё срань, на которую даташита я не нашёл - нашёл бы, заменил бы на аналог.. эх.. по ножкам конечно можно приблудить обычный контроллер заряда, но опять же - в наличии только срань всякая..

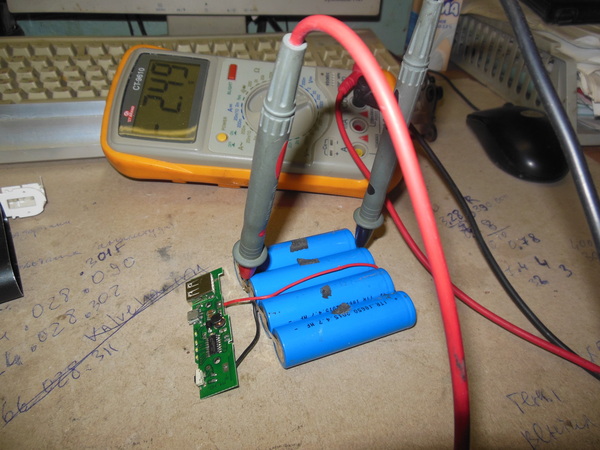

Но, проверим-ка заряд:

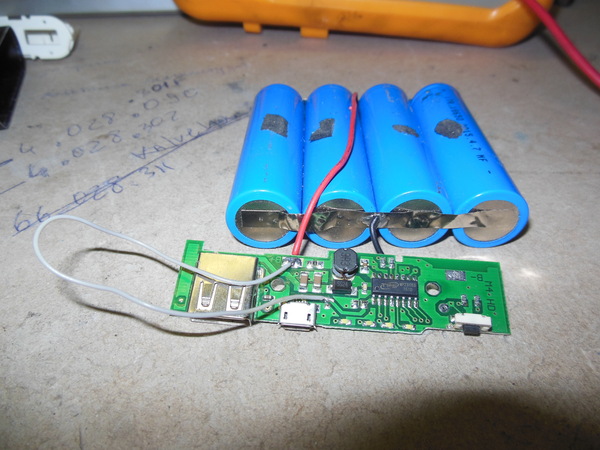

Говорят, ниже 3.1 Вольта в защиту уходят эти павербенки. Ладно. Подкинем проводок, да зарядим напрямую..

Она заморгала, я подождал минуток 20, откусил проводок, моргает.. вроде как заряжается, значит...

Может я и ступил, заряжая банки, подключенные к схеме, но по идее это нестрашно. А вот симптомы, по описанию владельца - те самые и были перед смертью - моргает что на зарядке, что без... а раз моргает - разряжается.. и всё, конец. В общем, вернул владельцу - найдёт микросхемку (не нашёл даже в Поднебесной!), перекатаю.. тут ломаться-то нечему, кроме неё, родимой.

У, китайская чертеняка!..

Теперь скажу за сигареты. НЕ РЕКЛАМА. К слову, к картинке пришлось. Мальборо новый выпустили - ну такое фуфло, что прям ужаснах. Пачка неудобная, грёбаный клапан, беспонтовый вкус сохраняется ещё дольше, блё. Пригорело так, что даже на пробу другие сигареты купил.. Зачем, объясните мне, портить классику?? Все ковбои мира приуныли из-за этого нового дерьма. Я в печали. Пойду, покурю. :(

Чтобы внести всё же немного позитива в этот пост, оставлю последнюю "нечисть" для следующего, а сюда помещу вот такого красавца:

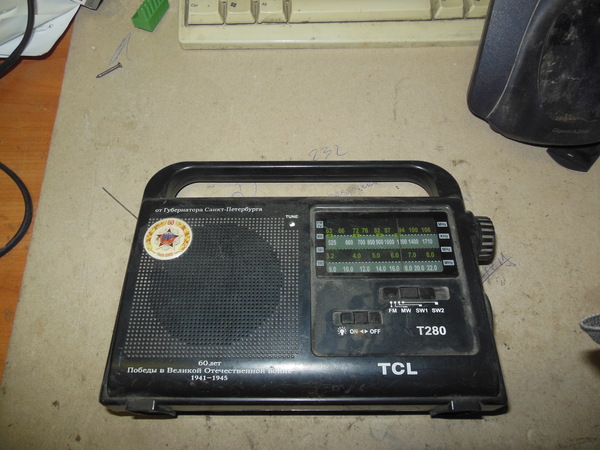

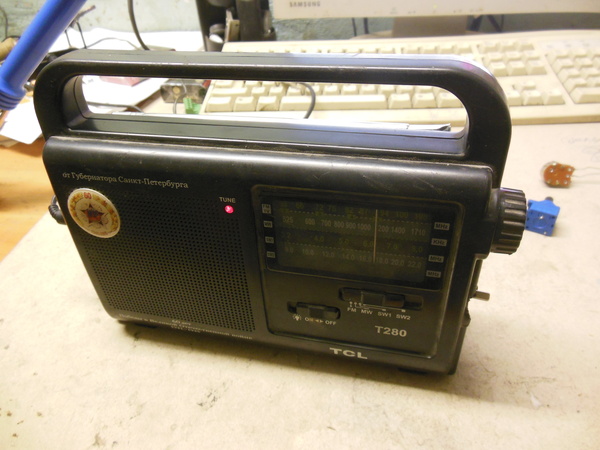

"Колов-то немного таких, в одном только месте давались" (с)

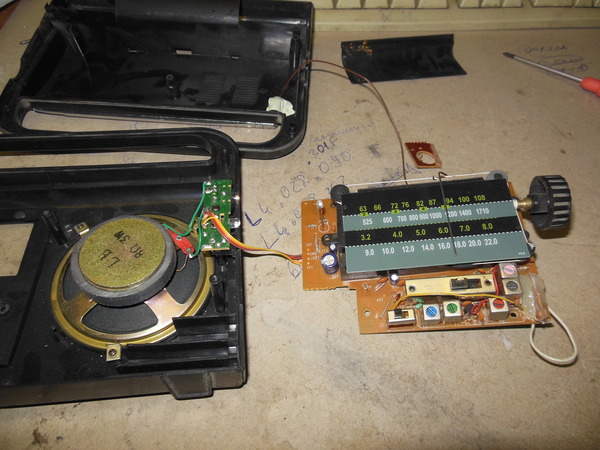

Не работает громкость, ремонтник сделал так, чтобы играла на полную всегда. А играет эта штука прилично..

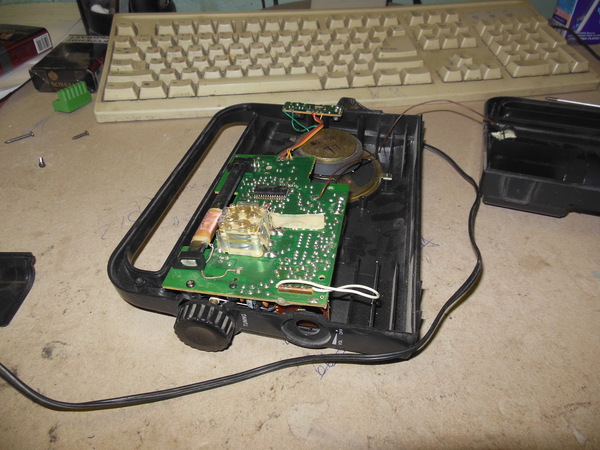

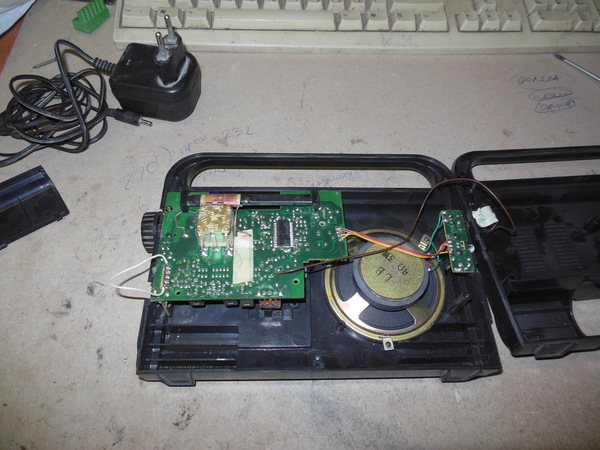

Посмотрим на её ПОТРАш... испугались? )) Ладно, ладно. Посмотрим, что внутри.

Впаян проводок, и вот почему:

Выломана регулировка звука. Потенциометр. Однако, не просто переменный резистор, но ещё и с контактами тонкомпенсации. На кой ляд она далась? Ну, чтобы при понижении звука или повышении происходила компенсация низких и высоких частот. На кой ляд компенсировать эти самые частоты? Ну, чтобы типа не гудело, не скрипело и васче приятна шобы была. ))

Вот такой:

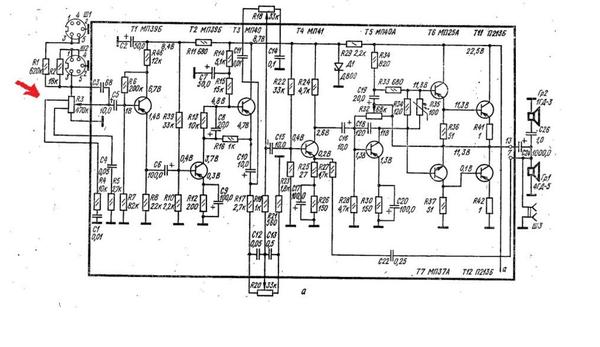

Такого у меня конечно нет, поэтому воткнул обычный - не так просто это сделать, но кто схему читать могёт - разберётся.. а кто не могёт - тому и "на хрен это не упало" (с) - у кого-то в семье наверняка 2 работы. ))

Жаль только не зафоткал в процессе, но поверьте на слово - работает. Фиговенько, но для дачи сойдёт. Фиговенько потому, что резистор по сопротивлению великоват оказался и регулировка стала крайне "нежная" - чуть тронешь и ЭЭЭХХ!!! :)

А ещё у этого чуда есть фонарик. Во как.

Работает и славно.

О печалях рассказал, о сигаретах пожаловался, можно и про работу. А работа у меня клёвая. Как цветы без упаковки. ))

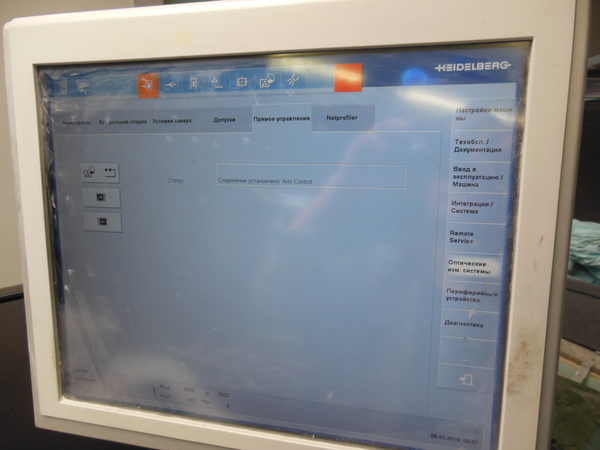

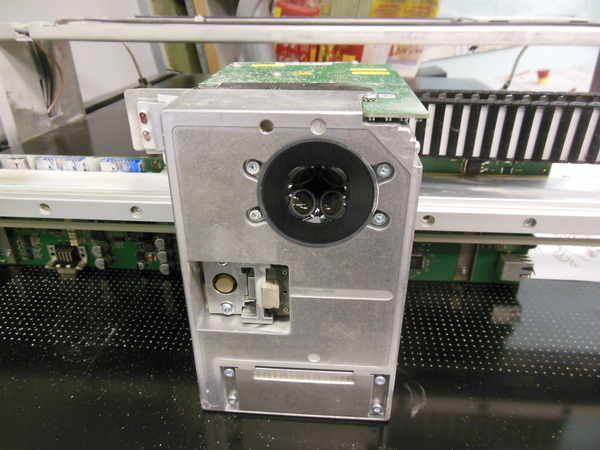

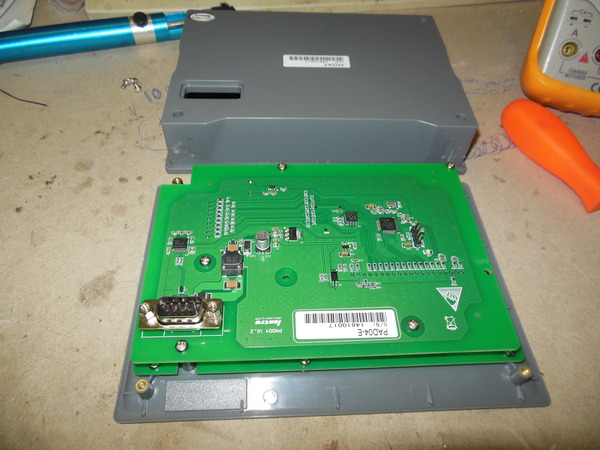

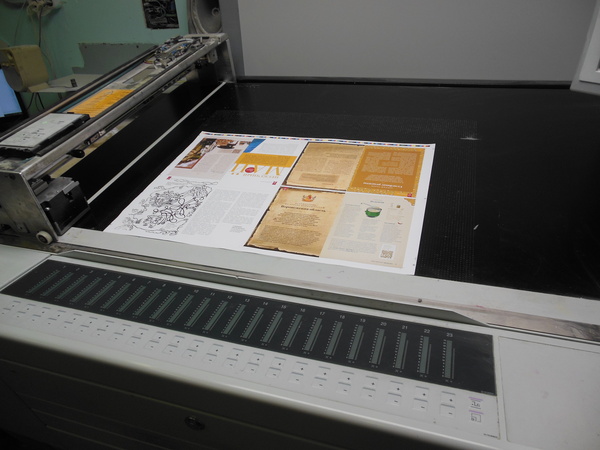

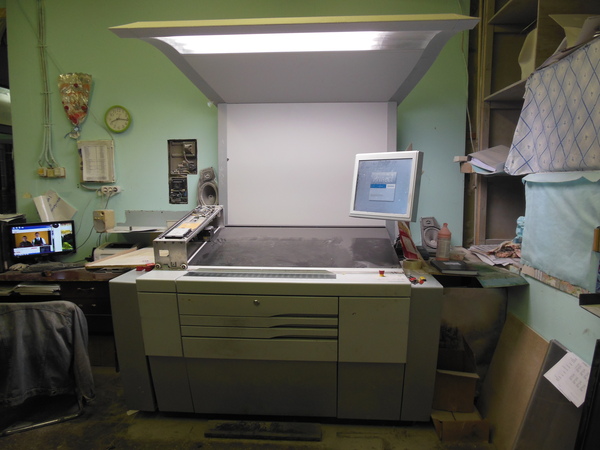

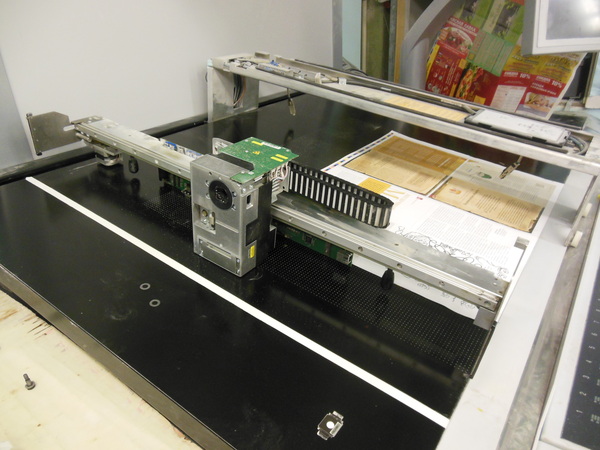

Досталась мне для сборки и запуска такая вот машинка.

Но раз пост уже подошёл к концу, то о ней - в следующий раз. )) Будет познавательно. Расскажу, что она делает и как это осуществляется. За пару постов, думаю, я её соберу и запущу. ))

Ну и помните, что курить - вредно. Надо бросать курить. Да.

Ну а пока что всё, ребята. Всем четверга.

Пост Скриптум. То бишь послесловие. Пойду покурю. :)

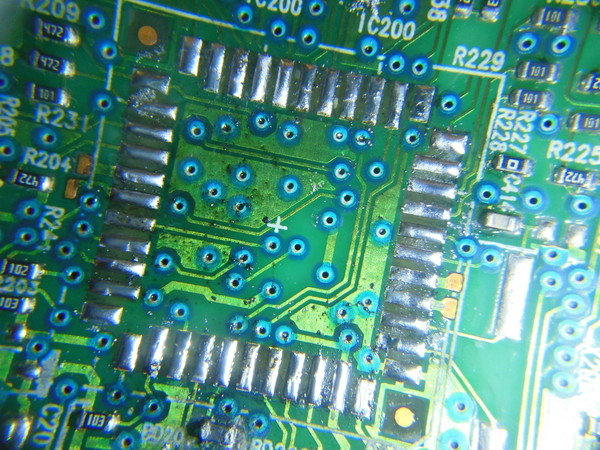

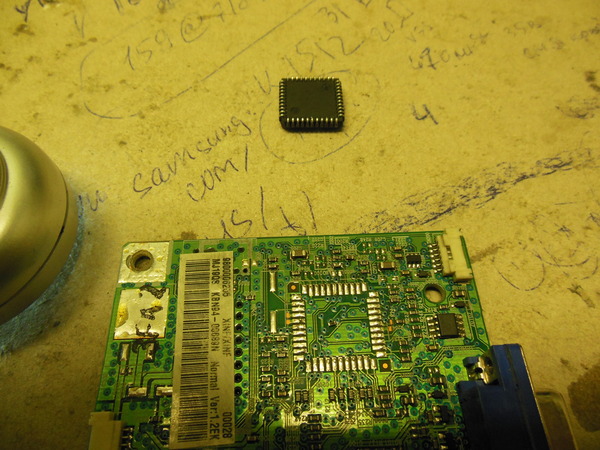

.. Так, остановились мы на вот этом:

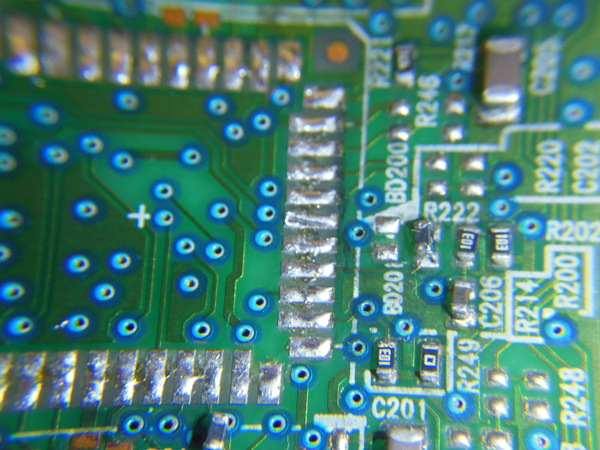

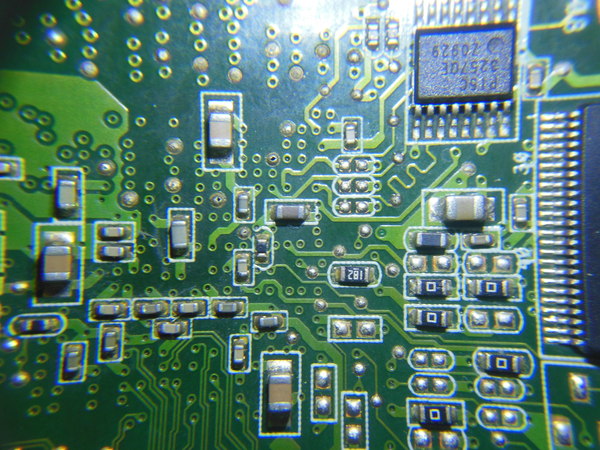

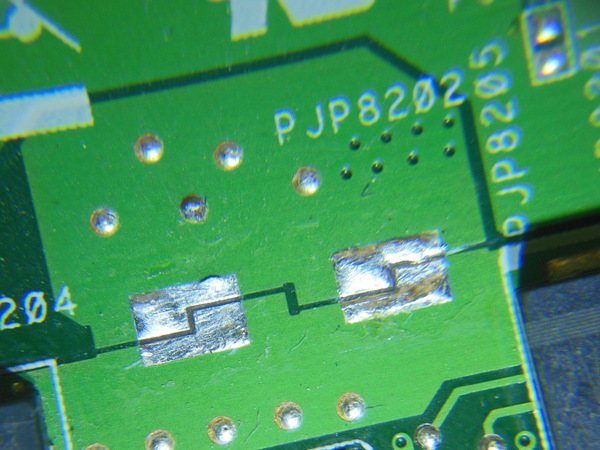

На площадки  нанёс дополнительно немного припоя, а элементы поправил и поставил на место всё тем же паяльником на 40 (а может и 60) Ватт. Перед последним "рывком" выглядело это так:

А вот уже "жаренный процессор" на плате.. кривовато, но что делать.. ))

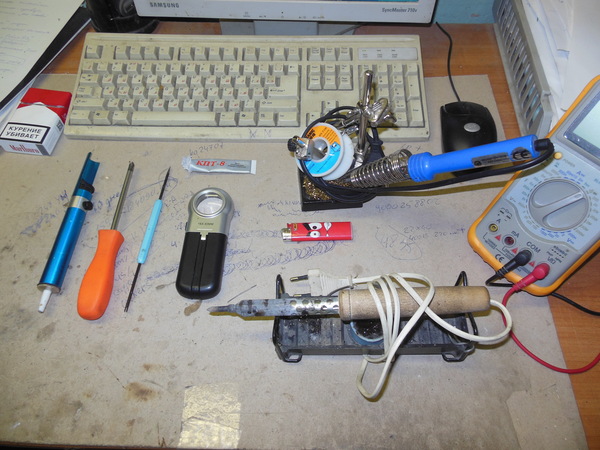

Напоминаю, работал я вот этим инструментом и когда паял ножки проца к плате, каюсь - взял паяльник с тонким жалом (он есть на фото). Можно было заточить тот, большой. Так что необязательно иметь кучу "модного" инструмента, чтобы ремонтировать всякую электронику..

И напоминаю - еепромки паял большим деревянным. ))

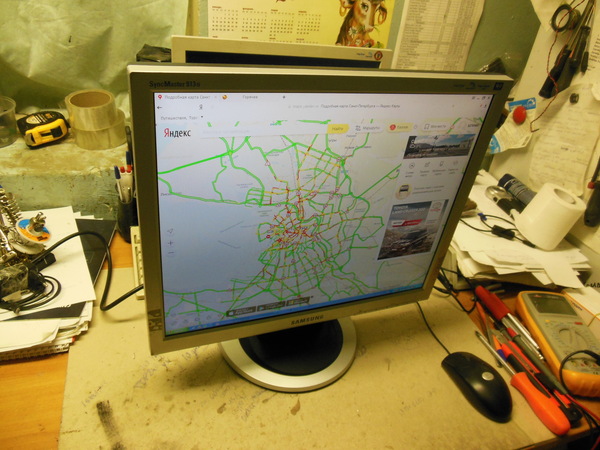

Итог. Монитор работает.

Термопасты многовато, но это лучше, чем воздух в царапинах и выбоинах радиатора.

Теперь, монитор нужно погонять на разных режимах и, если всё будет хорошо - ремонт успешно завершён.

Для дальнейших экспериментов верну монитор владельцу-пикабушнику, или, если он ему не нужен - отдам кому-нибудь. Пусть этот кто-нибудь и экспериментирует с режимами. ))

На этом вроде всё.

Почему выпаянный зажигалкой процессор работает - без понятия. Я - не Ужасный Урфин Гейтс, чтобы понимать абсолютно все процессы, которые происходят там внутри, да ещё и связаны с физическими воздействиями на проц...

Я так.. шаманю по чуть-чуть.. ))

Всем привет.

Сегодня снова пошаманим. ))

3 типовых неисправности, 2 паяльника, 1 зажигалка и немного колдовства. ))

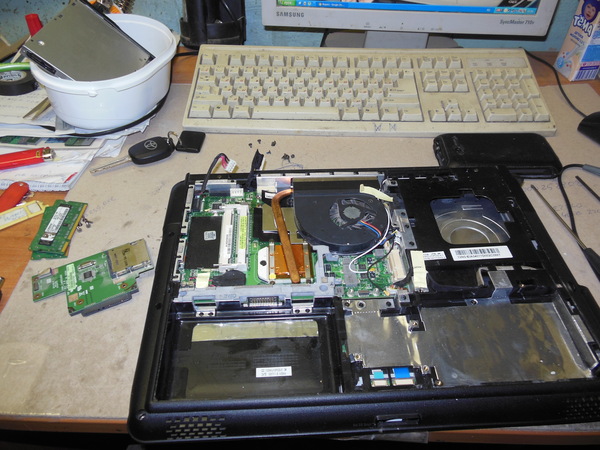

Итак. Один славный пикабушник принёс в ремонт ноутбук...

Не заряжается батарея, хотя детище Великого Билла пишет, что заряжает, аж вспотел.

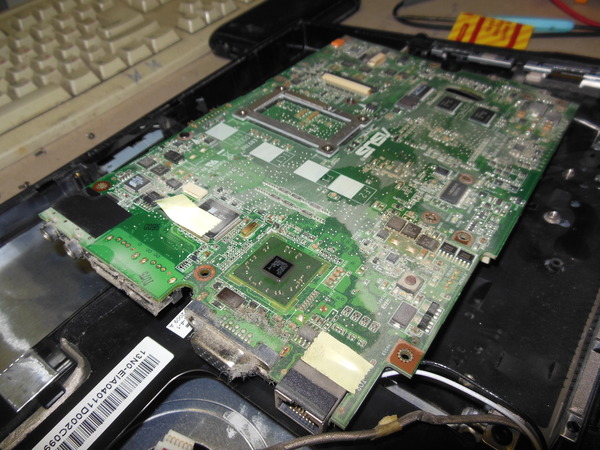

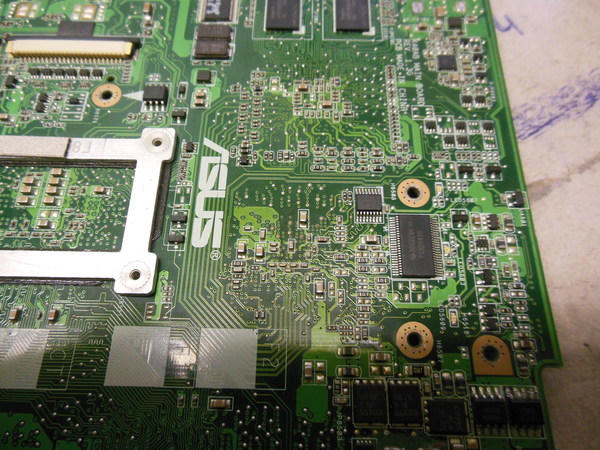

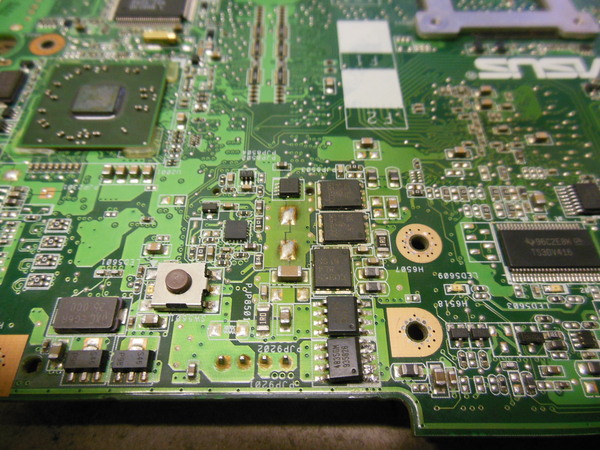

Собственно, по-быстрому найдя на это дело схему, потыкав щупами тестера по плате, выясняется, что нет ответа вот от этой штучки. Китайцы вроде зовут её "чарджер".

Квадратная, чёрненькая, справа от отверстия под винт, на 20 ножек. Стоит порядка 250 рублей.

Поскольку работы навалило, как проблем у морячка ("мама не горюй!"), решено отдать этот ноутбук @gepka для дальнейшего ковыряния. На моём столе не было в тот момент места под фен, сам фен где-то под завалами хлама... да и решались проблемы по помещениям, беготня-суета, бегающий генеральный и т.д. Что с ноутбуком - ждите поста от @gepka, а я расскажу о другом.

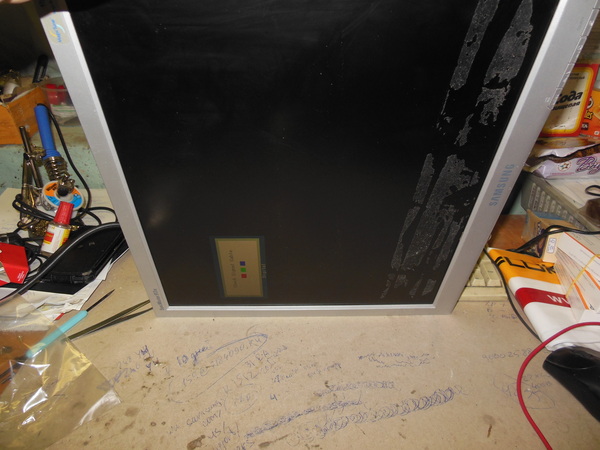

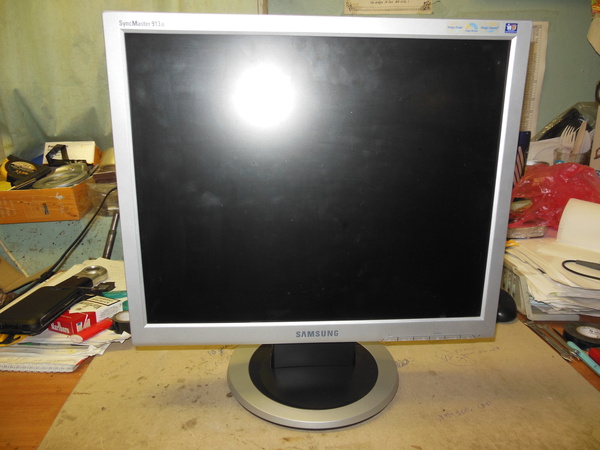

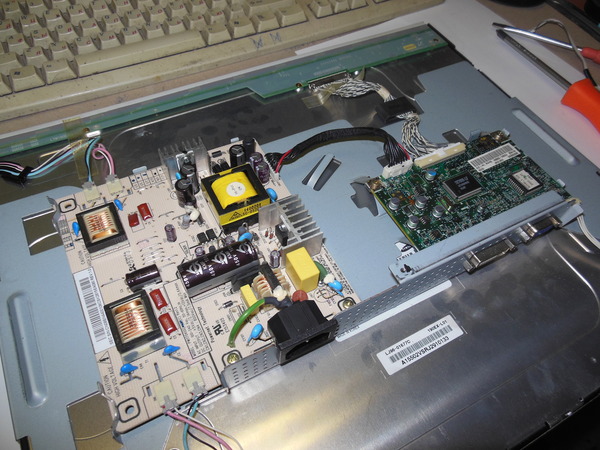

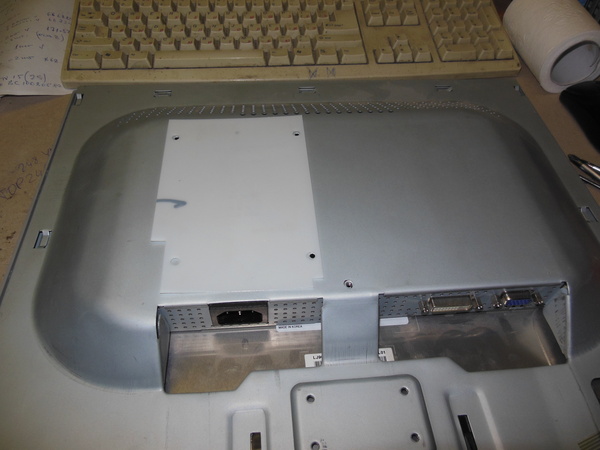

Тот же пикабушник отдал мне вот такой монитор "для экспериментов". На его примере я расскажу о 3-х типовых неисправностях Самсунгов. Монитор выключается через 5 минут работы, потом после паузы его снова можно включить.

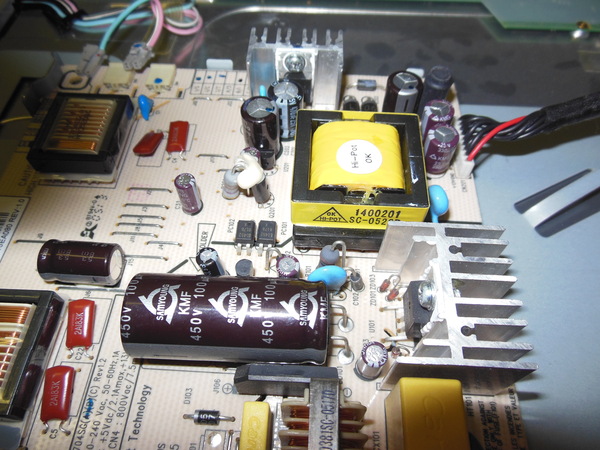

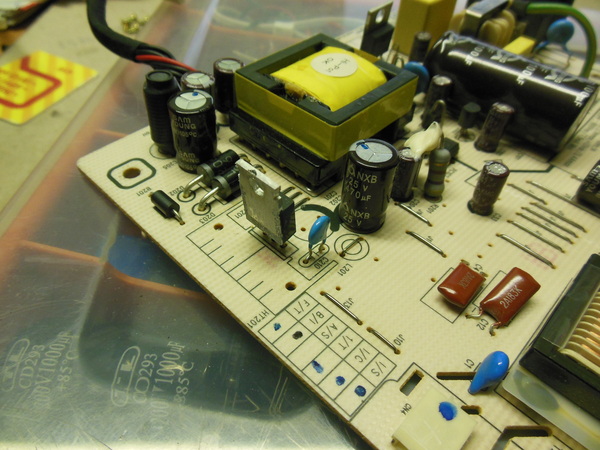

Самсунги "славятся" плохо продуманной системой охлаждения. Некоторые любят погорячее, а вот техника - не очень. ))

Радиатор с шершавой, с выбоинками и вкраплениями, неровной поверхностью под микросхемкой - плоой радиатор. Здесь они нешлифованные, что печалит. К тому же сама микросхема ряда ТОР245 - 250 славится часто попадающейся бракованной термозащитой внутри - отключается на температурах прилично ниже заявленных.

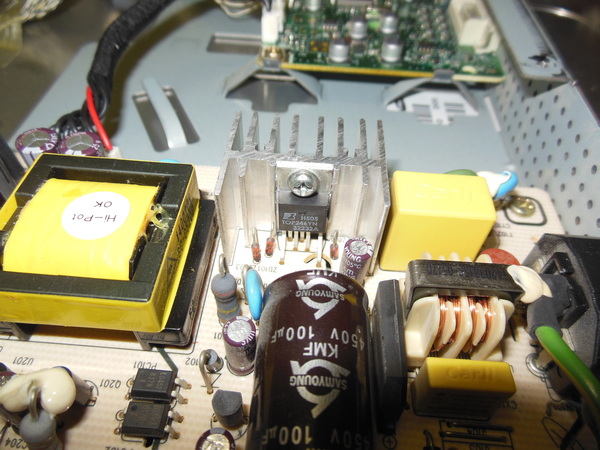

Вместо ТОР246 можно поставить ТОР248 - более мощную. Однако, проверено опытом, это не спасёт, если схемка из серии "брак".

Зато помогает улучшение охлаждения на пару-тройку градусов.

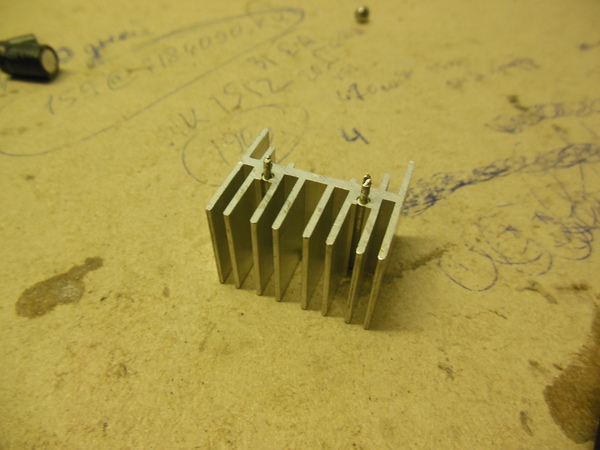

Снимаем радиаторы.

Их пришлось выпаивать..

Термопасты маловато и кое-где она высохла...

Наносим новую пасту и собираем.

Ещё я заменил пару подозрительных конденсаторов, мои - черненькие, я ж не расист. ))

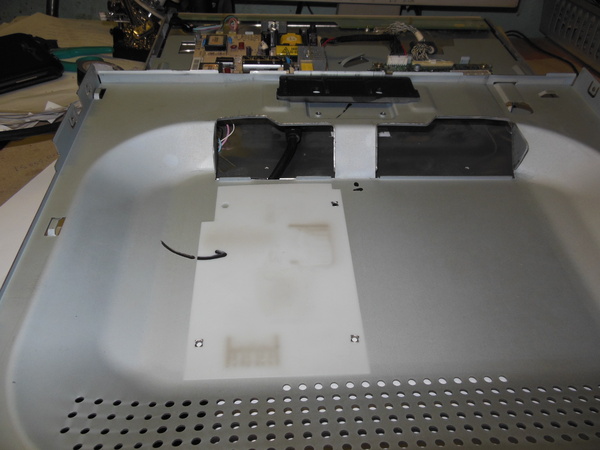

Пластиковая нашлёпка на обратной стороне чехла, прикрывающего платы. Видны следы от нагрева радиаторов.

Нужна эта нашлёпка для того, чтобы не поплавился пластик задней стенки монитора. Я её оставил, но - с другой стороны. Помогает ли это? Откуда мне знать, я просто решил, что так будет лучше. )) Некоторые ставят ещё вентилятор - места хватает.

Ок. Собрав монитор, я включил его на проверку и вылезла типовуха номер 2. Он включается, но не видит кабеля подключения.

Ни аналогового, ни цифрового.

Более современные мониторы "Самсунг" лечатся от этого перепрошивкой через вга-кабель, саму прошивку можно найти на официальном сайте. Где-то на пикабу даже было видео, как это сделать. К сожалению, ссылочки не дам, но поиском можно найти, если кому не лень.

В нашем случае это не тот случай. Тут у нас два варианта развития событий.

1. Замена или стирание еепром-ки (энергонезависимая память, куда нужно прописать все значения FF или, что проще, заменить её новой).

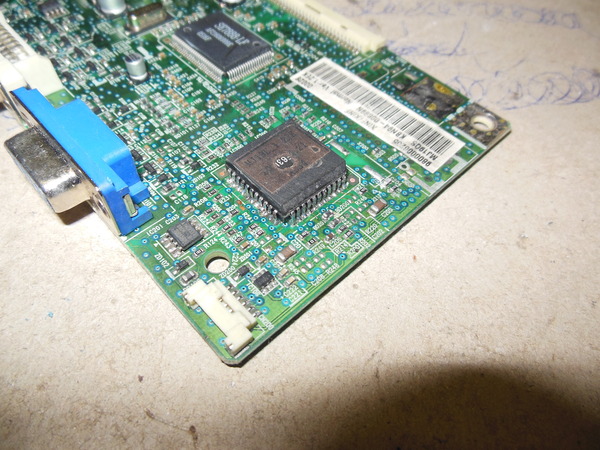

2. "Запекание" или замена процессора.

Есть ещё вариант номер 3, но это требуется крайне редко - замена скалера. Скалер - это, если по простому, дешифровщик сигнала с компьютера. Кстати, почему-то путают скалер и процессор. Процессор - квадратный, с наклеенной бумажкой (версия прошивки, если не ошибаюсь). Скалер - прямоугольная многоножка.

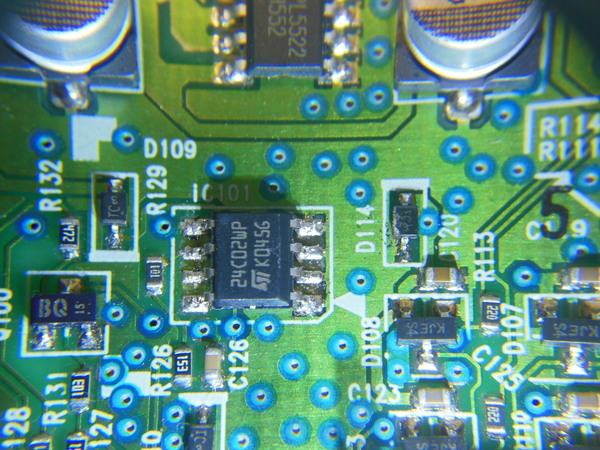

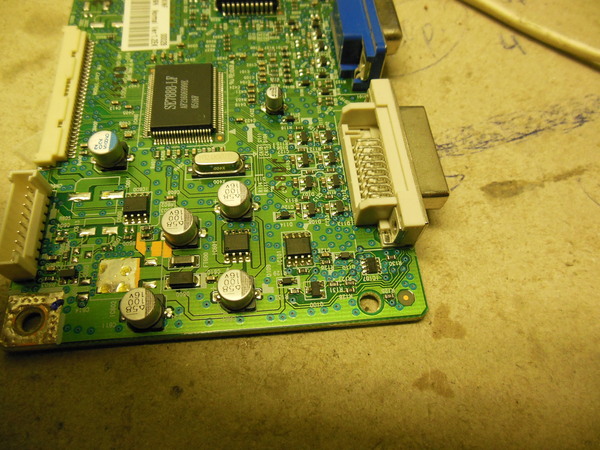

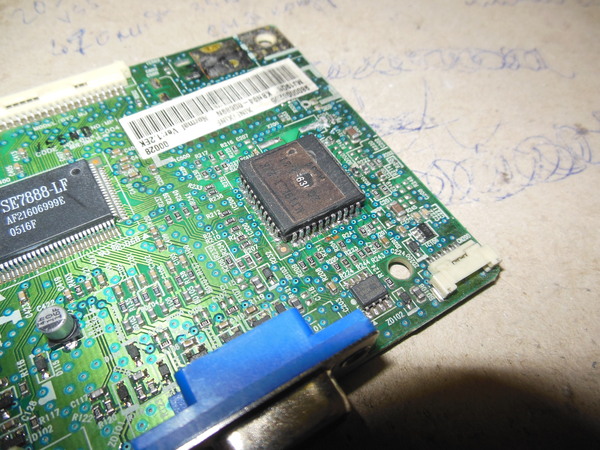

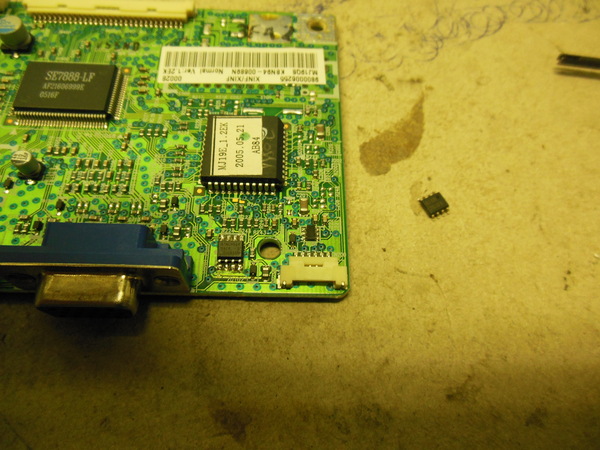

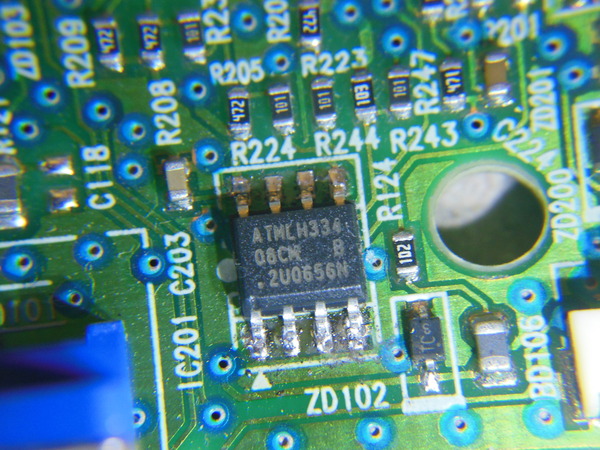

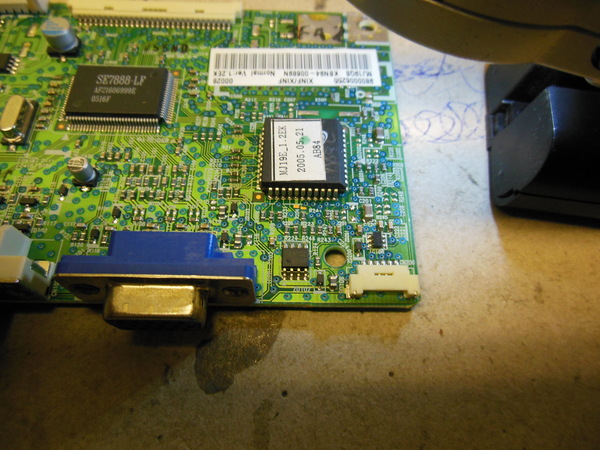

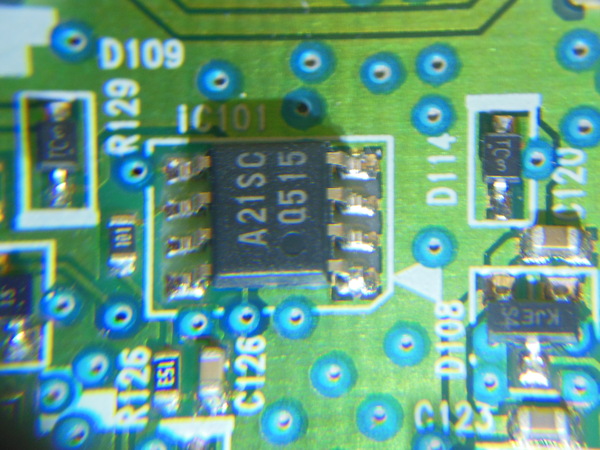

Справа и слева от входов мы видим еепромки. Их тут две. Поскольку мне было по пути, то я купил новые (24 и 60 рублей). Вместо родных A81SC и A21SC подходят 24с08 и 24с02 соответственно. Это тоже проверено опытом, и не раз. Вдруг кому пригодится это знание.

Доставать программатор (о котором я писал в каком-то своём посте, когда прошивал биос на ноутбуке) мне было не с руки, поэтому я потратил 100 рублей. ))

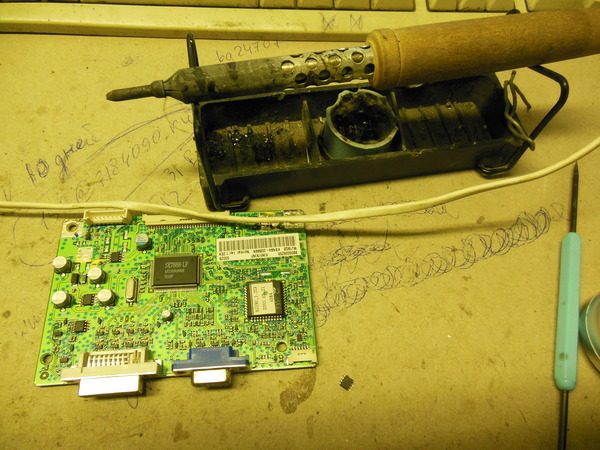

Поскольку фен у меня также где-то в хламе потерялся (как говорил - много работы, не до раскладывания фенов и прочее...) я паял вот этим:

Да-да. Кричите, что это "гуано" и прочее. Я могу паять и этим, и даже... впрочем, об этом чуть ниже ))

Собственно, монитор  делал в перерывах между работой и на перекурах, несколько дней (2-3). А понадобился мне для его ремонта вот такой инструмент:

Никаких фенов и паяльных станций. У меня тут не Серис-Центр. )) (ой, буква "в" потерялась)

Так же пришлось заменить вторую.

Результата это не принесло. Ну ок. Остался процессор.

Как я и говорил, фен у меня есть, но доставать долго, лень и вообще.

Лично я считаю лень одним из важных двигателей прогресса (вспомните пульт от телека).

Говорят, нужно запекать* процессор температурой 200-250 градусов около 10 минут (не я так утверждаю, а мастера по ремонту, и да, в цифрах могу ошибаться, помню только что долго).

Нафик. Фена нет, есть ЗАЖИГАЛКА!!

Перепрошьём процессор зажигалкой. ))

Перевернув плату, я стал греть процессор прямо в середине. Грел около 10-15 секунд. Не помогло. Тогда я снова стал греть несчастного но уже подольше, секунд 30, пока не заметил, что он начал "отъезжать". Отлично! Снимаем процессор, стараясь ничего не задеть... Поскольку с зажигалкой в одной руке и перевёрнутой платой в другой это не слишком удобно - я всё-таки сбил пару элементов..

Пру фоток "ОТОРВАННЫХ" площадок в наличии и с разных ракурсов.. ))))

Всё, приходится пост оборвать на полуслове.. (больше не влезает)...

И продолжение будет... прямо сейчас! :)

Всем привет.

Один хороший пикабушник и одна, не менее хорошая, пикабушница принесли мне в "ремонт", если это можно так назвать два ноутбука. Не вместе принесли, по отдельности. Но почти в один день )).

И, что характерно, оба ноутбука тех фирм, которые я терпеть не могу, ввиду их плохой ремонтопригодности. Чем же эти фирмы "плохие"? Тем, что очень сложно подобрать что-то из запчастей, долго и муторно качаешь ПО на них, а оно "не встаёт", поломки всегда нетипичные, а когда типичные, то всё равно нетипичные. Короче, встречайте:

Дьявольски Ехидное Лицо Люцифера (ДЕЛЛ) и Ненавистная Персона всех времен (hateful person - HP) - Хулитт Паккард..

Ладно. Не обижайтесь, пожалуйста, владельцы девайсов данных фирм - это всего лишь шутка. )) Но с их ремонтом и правда всегда заморочки какие-то..

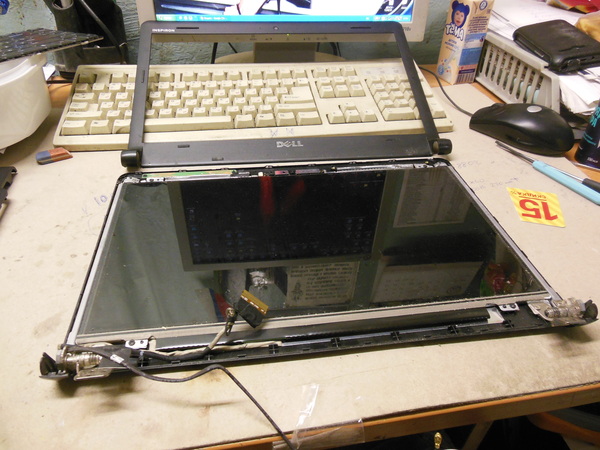

Итак. Делл. Привезли мне его из "далёкой-далёкой Галактики".

"Барахлит разъём". Как видно выше, зарядное перемотано скотчем, оттуда и начнём, потому как на выходе де-факто нет положенных Вольт. На удивление легко разобралось:

Проверка показала, что с самой зарядкой всё в порядке - проблема в шнуре от зарядки к ноуту. И вот тут пришлось повозиться. Обрыва (неполных обрыва, а плохих контактов) было два - возле ферромагнетика был обрыв "земли", а вот обрыв среднего провода (без него тоже почти никак) был вообще в середине шнура где-то.. и я покромсал проводо, как Фредерик Чарльз детишек. ))

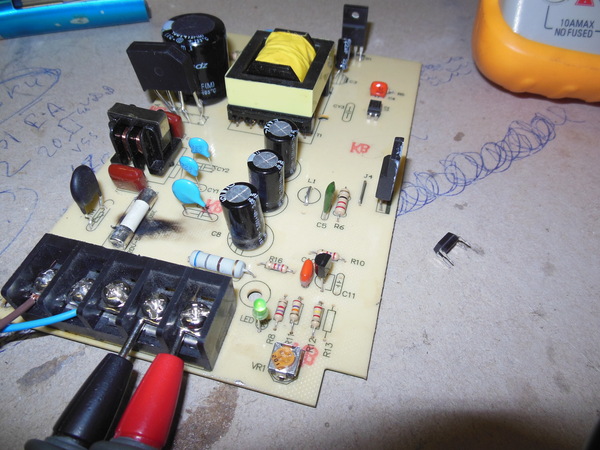

Вот кстати, фотки внутренностей зарядного:

Долго ли, коротко ли, запаял я проводок со всех сторон, намотал изоленты побольше и проверил.

Слева видно, что не очень красиво, но работает (видно справа).. В Питере таких шнуров в наличии не нашёл, а с Поднебесной ждать долго. А ещё оказалось, что батарея "никакая" - видимо, долго пролежала подключенной и без дела (последние два слова читать раздельно). )) А ещё почему-то нет дров на монитор и при снижении яркости ниже 100% он начинает мигать.. может и подсветка виновата, не знаю..

Следующим проблемным камнем стал ХП. Это уже пикабушница из родного Петербурга.

Кексик.

Диагноз:

Сменили винду, термопасту и пыль на новые. (Пыльная пыль, которая везде) )) Стал греться и выключаться на играх и видео в х.д.- качестве. Потратив на поиски нужной программы весь день (ну так, попутно с другими заботами), установил контроль над вентилятором (мне показалось, что уж очень он медленно крутится) и температурой. Даже в спокойном состоянии 65-70 градусов.. жёстко. Эх, раз уж не вышло полечить ноутбук программно, полечим изнутри.

Так-так-так.. охлаждающих площадок три, а паста на двух..

Печальная картина. Термопаста окаменела и потрескалась. Если её и меняли, то давно. А когда меняли соседние - её не заметили? Ну не знаааю.. Ладно.

А вот и новая пыль..

Посмотрим кулер изнутри..

Сам вентилятор легкосъёмный - смазал силиконовой смазкой (попшикал )) )

Нанёс тонкий-тонкий слой кпт-8 с помощью нано-пальца..

Собираем. Возле винтов видны циферьки - порядок закручивания для равномерного распределения прижима площадок к кристаллам чипов.

Программой выставил максимальное охлаждение (скорость вентилятора) и погонял на х-д видео.. выше 48 градусов не поднималась температура... что будет на играх - не знаю, отдам хозяйке на проверку.

Что же "не так" с ХП? Например, что если на нём изначально была предустановлена вин8 - зря её менять на вин7 или вин10 .. зря-зря.. драйверы - беда полнейшая.. система охлаждения нифига не управляется толком.. Поэтому если и дальше будет греться и выключаться - придётся менять биос, похоже. Т.к. выставленные в проге 100% скорости вентилятора нифига не  100% на самом деле..

Короче, кругом враги.

Милые пикабушники, пострадавшие от "плохих" вещей, не обижайтесь, если что. Не люблю я ни Делл, ни ХП, так уж сложилось. И уж тем более не люблю ковыряться в ПО, железо мне ближе.

Вроде всё. Надеюсь, было не слишком уныло.

Всем привет.

Поскольку пятница, а у меня выходной, решил оправдать тег "моё" и поделиться парой мыслей. Полезных и не очень. ))

Когда человек приносит мне что-то в ремонт, то первый вопрос такой: "СКОЛЬКО будет стоить?"

Я всегда говорю, что я не СЦ, поэтому - "сколько не жалко". Однако, если вдруг кто-то хочет знать мои мысли на этот счёт, всё просто. Ремонтирую я ноутбук, плеер, пульт управления или стиральную машину - ремонт не должен превышать 10-20% стоимости сломанной вещи. Иначе, ремонтировать нет смысла - можно либо купить новую, либо купить за 50% цены б.у. на тематических сайтах.

Конечно, различные сервис-центры не могут работать за столь низкую цену, потому что им нужно платить налоги-аренду-зарплату и т.д.. С другой стороны, если вещь вам крайне дорога, можно пойти и в "дорогой" СЦ, где дадут официальную гарантию на ремонт. Как выбрать СЦ? Да просто почитайте отзывы в интернете.

Далее. Допустим ноутбук стоил 30к, но вы не готовы отдать мне 3к за ремонт, "ведь всё, что ты сделал, это впаял проводок (поменял конденсатор, почистил контакты, вынул глючный чип, заменил микросхемку, починил штекер и т.д., нужное подчеркнуть)"... Поэтому я и говорю "сколько не жалко". Это немного обидно для меня, потому что я тратил своё время на вас и ваш девайс. Но простительно, потому что стараюсь брать в ремонт только то, что мне интересно. К тому же не у всех есть деньги "на ремонт", поэтому та или иная вещь лежит без дела в кладовке для "когда-нибудь починю". ))

Я всё это прекрасно понимаю, отсюда и такой слоган: "Де-юре - 10-20% от стоимости, де-факто - сколько вам не жалко".

Есть вещи, которые починить я не берусь из-за отсутствия необходимого оборудования или времени, а иногда - желания. (о подобных вещах чуть ниже). Есть вещи, ремонт которых не целесообразен - замена разбитого модуля на каком-то телефоне, помню, встала бы в 7500 р. за сам модуль плюс энные* деньги за работу. Сам телефон сейчас стоит 12500. Лично мне кажется, подобный ремонт не имеет смысла, когда информация с него не нужна или "достаётся и так".

Второй частый вопрос про "диагностику". Когда я взял, посмотрел, сказал, что ремонт будет дорого, легче продать по запчастям - "сколько за диагностику?". Ответ тот же - сколько не жалко. Да, мне жаль времени, потраченного на диагностику, но остаётся удовлетворённым моё любопытство. Поэтому диагностику я обычно делаю тщательно. ))

Вот вроде и всё, что хотел сказать по поводу "сколько стоит".

А теперь печальное. Любимые подписчики наверняка вспомнят про "тот самый ДЕЛЛ" из какого-то предыдущего поста. Дело закончилось тем, что надо поменять вот эту микросхемку:

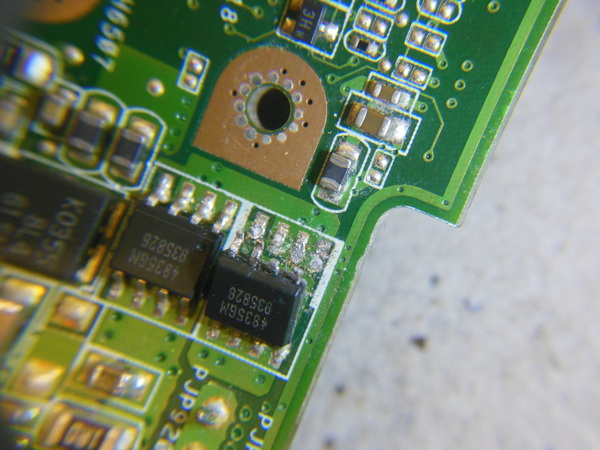

Плохая - припаяна, новая лежит слева.

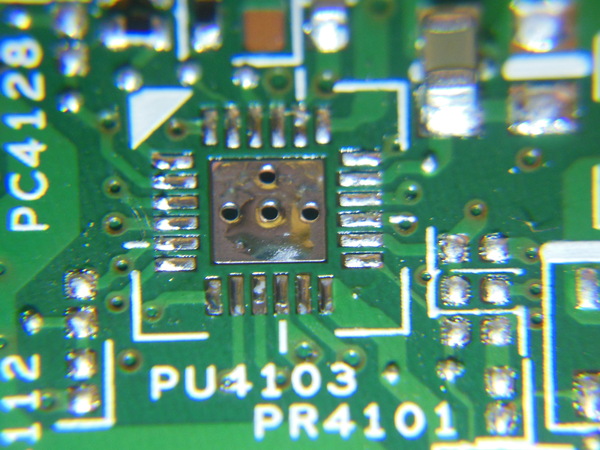

Вот такое место под ней

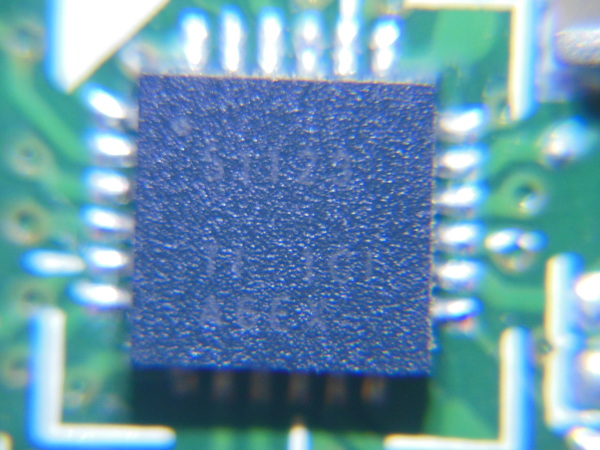

Быстренько поставил новую, но дальше одни огорчения.. tps51123 (напоминаю, были неадекватные напряжения по выходам):

А печально, что ноут всё равно не включился. Да, симптомы поменялись. Стал успевать загораться экран, после чего "делл" отключался. Загрешил я на видеокарту (н-видиа), погрел её (во имя ДИАГНОСТИКИ!) и получил одноразовое включение. Сфоткать не успел, только пошли надписи и всё потухло. Ещё один прогрев ничего не дал.. вот и печаль. Видяху я менять не хочу/ не буду/ нет оборудования, да и стоит она дорого.

Владельцу было сказано, что проще продать его по запчастям: исправная батарея, зарядка "делл", проц ай7, 2 планки памяти, жесткий диск 750 Гб, матрица - если продавать по отдельности и не особо спешить - можно выручить неплохие деньги. Можно поменять видяху в СЦ - если есть желание отдать много денег за "ремонтированный ноутбук" с гарантией 3 месяца.

Такая вот грустная история. И да, я честный, поэтому рассказываю даже о "неудачах".

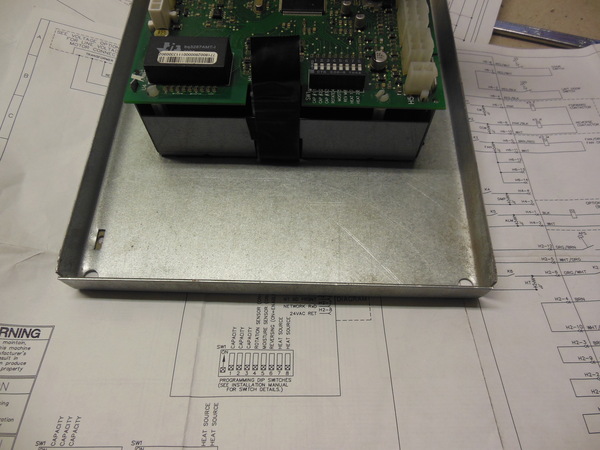

Пока возился с ноутбуком, у нас случилась неприятность с "ДУПЛО 5000". Да-да, одна из наших машин именно так называется. ))

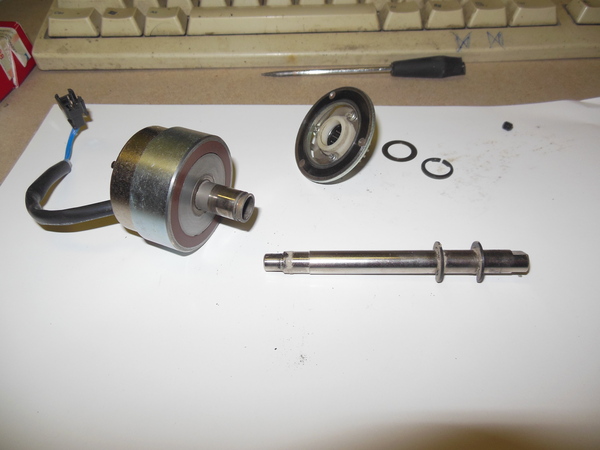

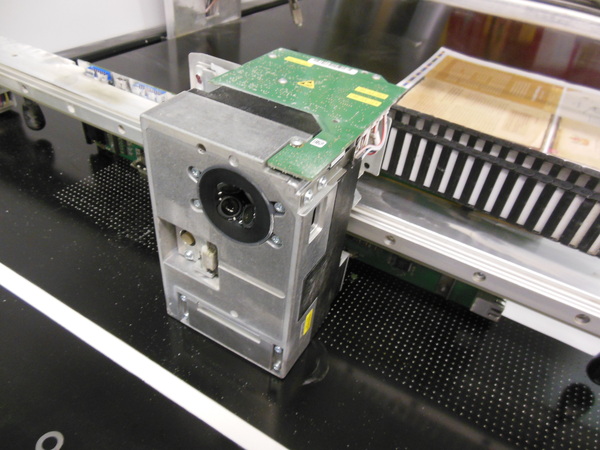

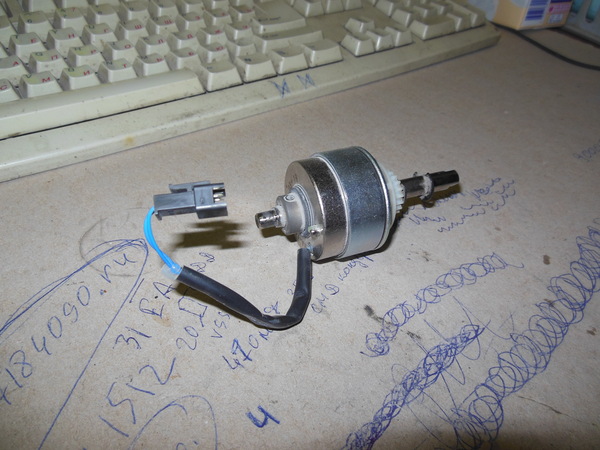

Это не моторчик. )) Это электромагнитная муфта. Сцепление, если хотите. Внутрь набивается бумажная пыль (я работаю в типографии, если кто не знал) и муфта теряет свои свойства (проскальзывает вот это коричневое "феродо" относительно тормозного/передающего момент диска):

Чистим-моем, и всё в порядке. ))

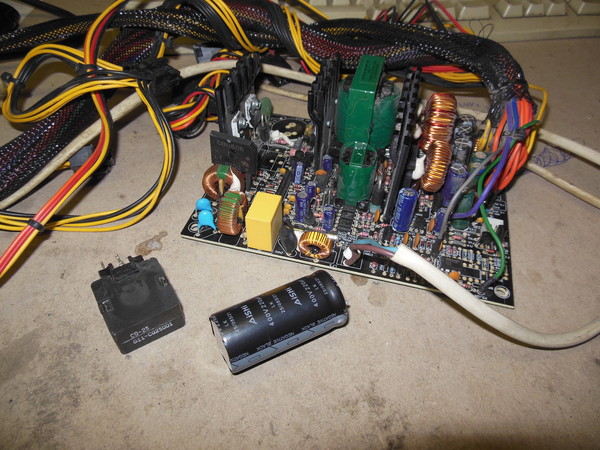

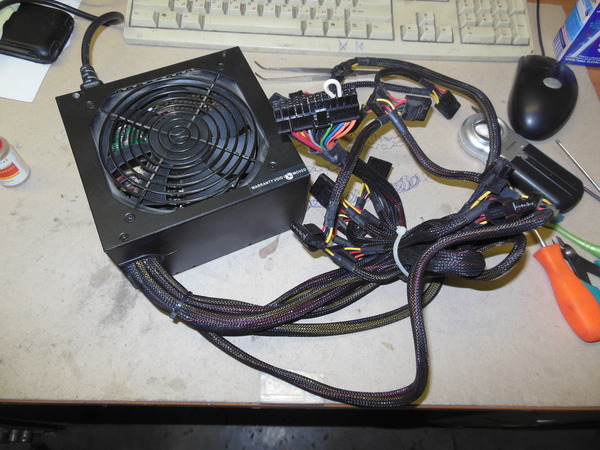

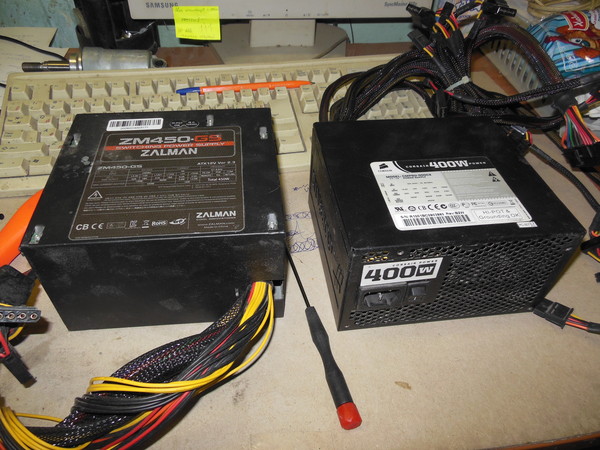

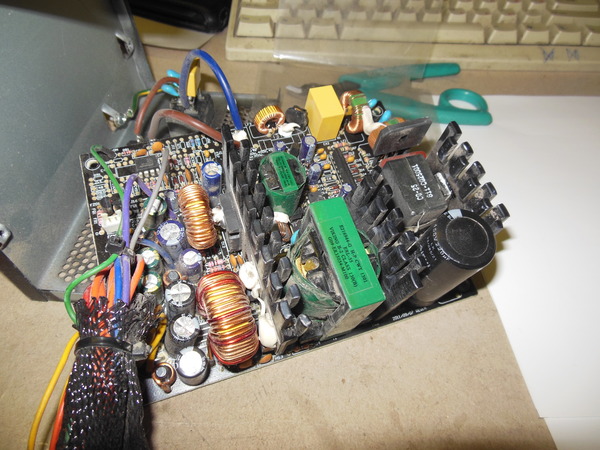

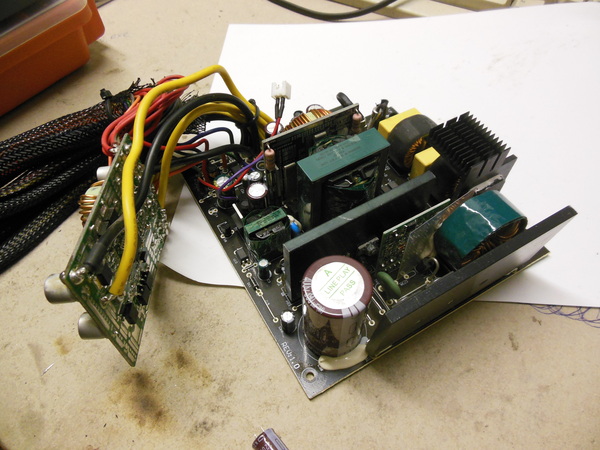

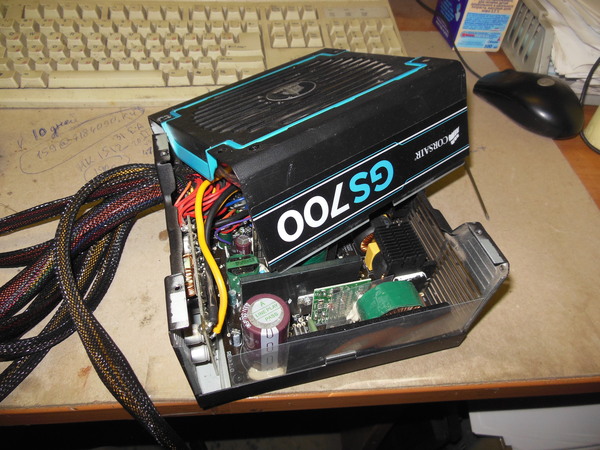

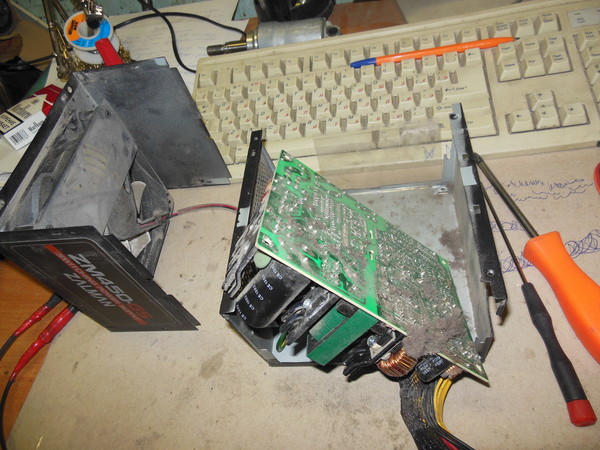

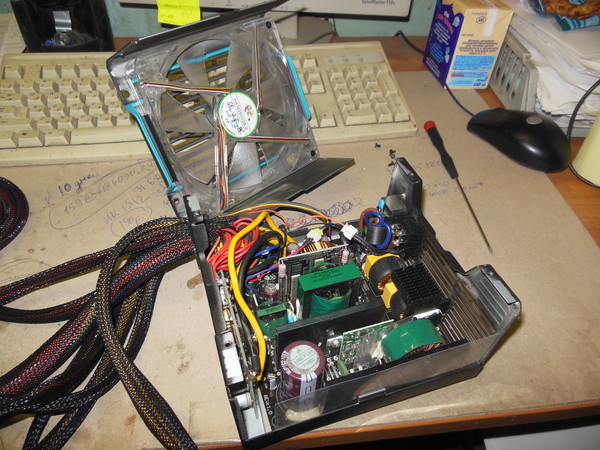

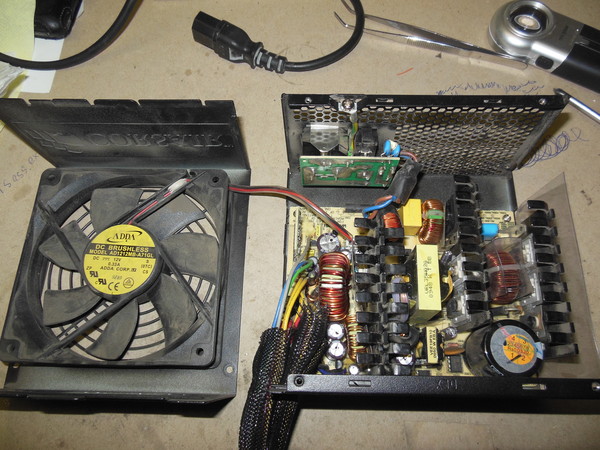

Ну а дальше я взялся за блок питания, который мне любезно предоставил коллега @gepka . Он любит "чего помельче" (телефоны-планшеты), а я люблю "интересное". К тому же у него вечно не хватает времени..

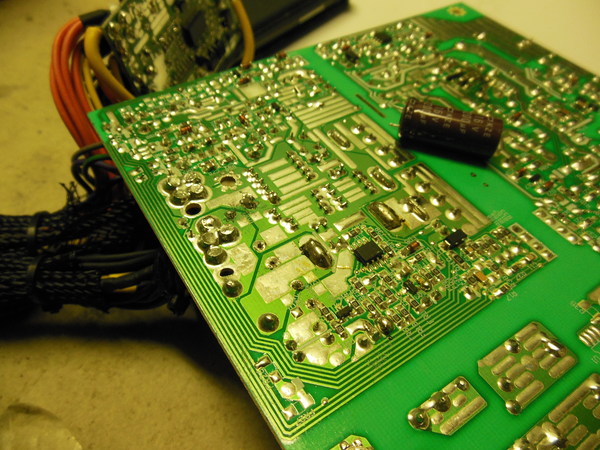

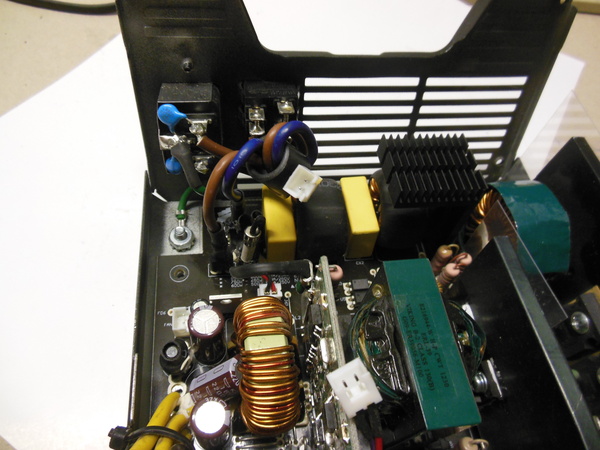

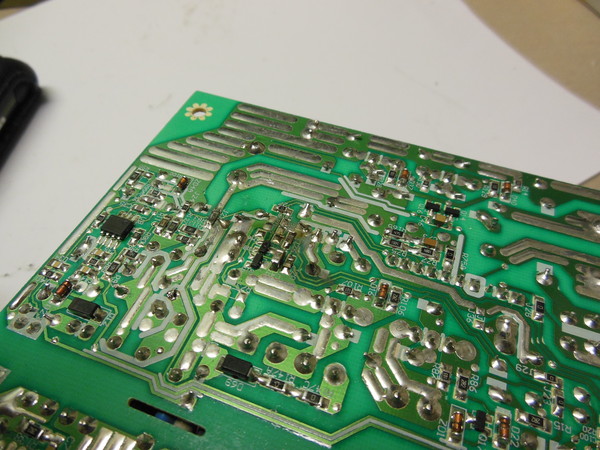

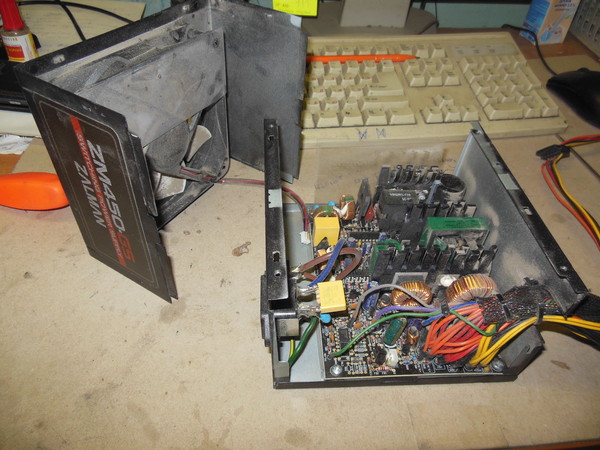

В блоке уже кто-то "побывал", судя по вскрытому предохранителю и плохо (оочень плохо) припаянному конденсатору:

.. который остался у меня в руках после выковыривания блока из-за стен его крепости..

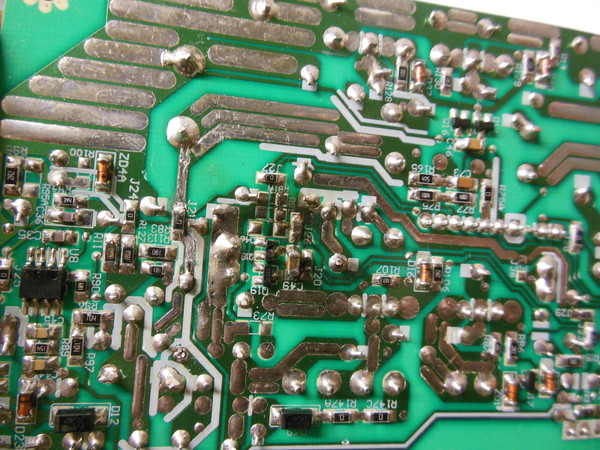

Помимо того, что кто-то что-то делал, я увидел ещё и другие печали:

У-уу-у-ууу-у-у.. подумалось мне. Позвонив @gepka, и выяснив, что это не он, мне стало совсем грустно. И вот она - правительница моего бала - встречайте, во всей красе - ЛЕНЬ Хрю-хрю. Почему Хрю-хрю? Потому что свинская. Свинство, конечно, из-за лени не починить кому-то что-то. С другой стороны - "мне за это не платят". ))

Собрал всё обратно - верну @gepka.

Ну и напоследок, новая история.

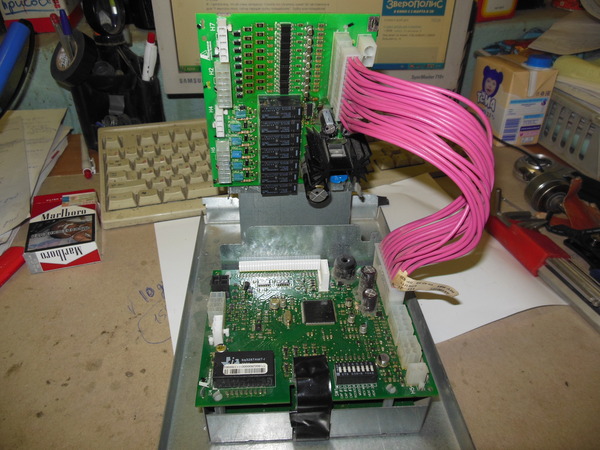

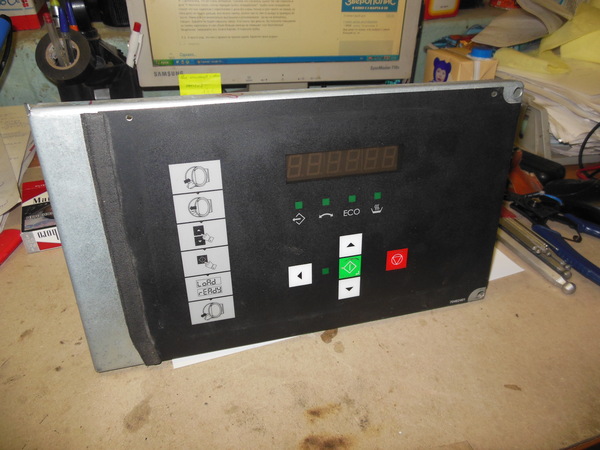

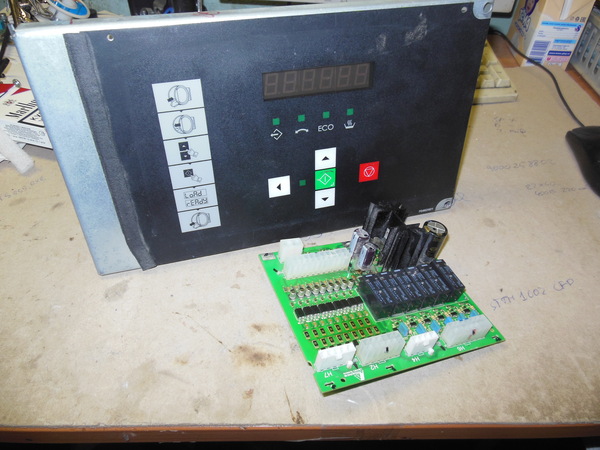

Вот такое чудо:

Не работает "движение двигателя назад", реверс то бишь. Если удерживать кнопку - работает. А вообще - нет. ))

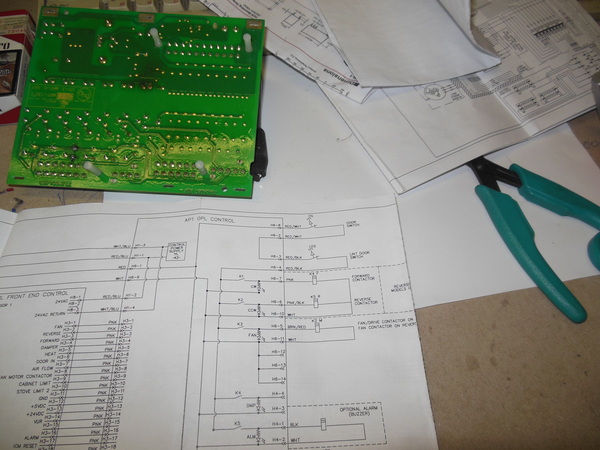

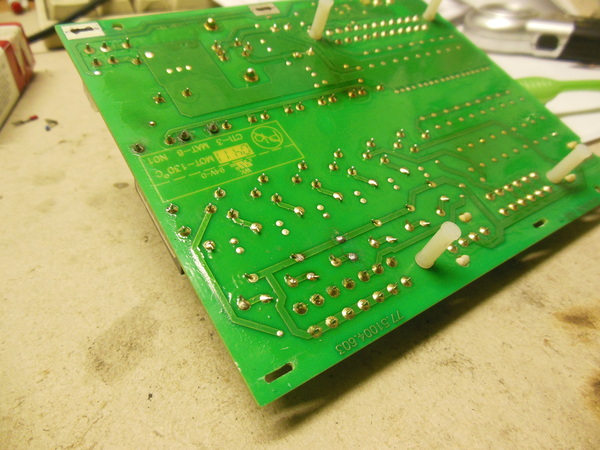

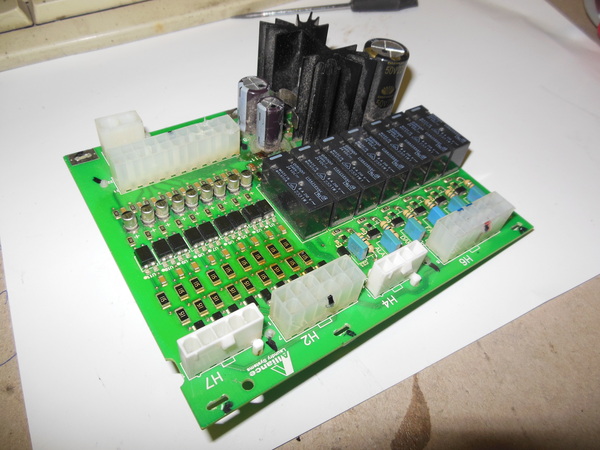

Глядя на плату, я было грешным делом решил - о, да вообще легко!

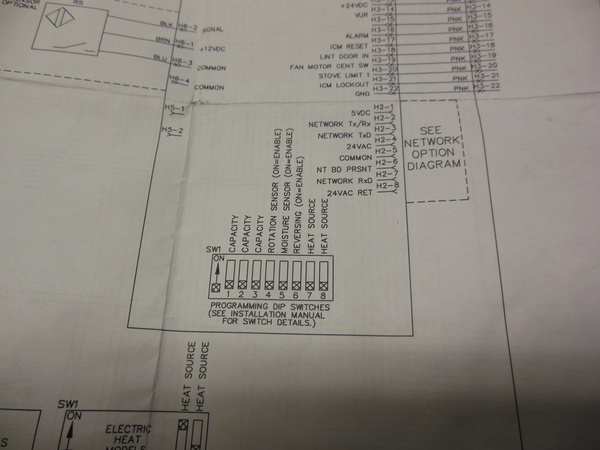

Зачем мне эти схемы..

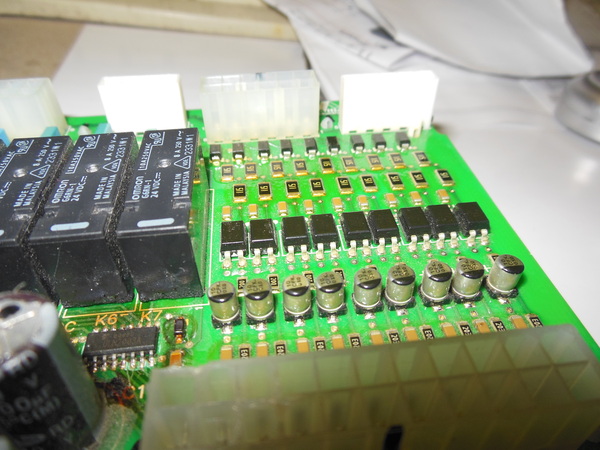

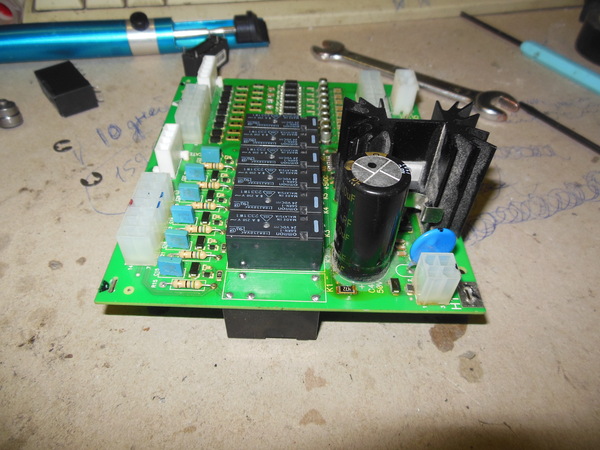

Дело-то в релюшке (черненькие - это реле, электромеханические, щелкают при включении-выключении) !!! Но ой..

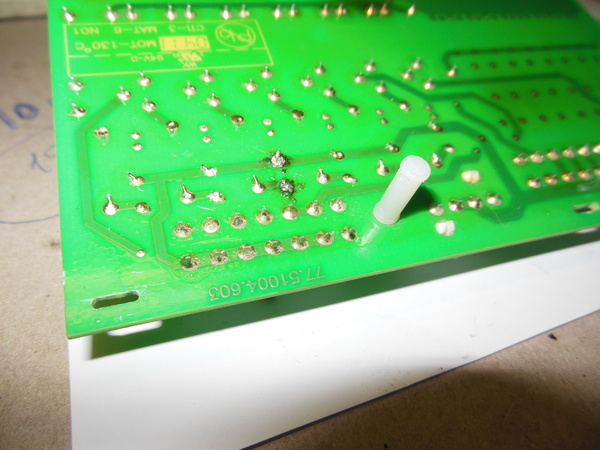

Мёртвый диодик справа от микросхемки, управляющей релюшками.. а ещё в неё тоже кто-то залезал..

По словам владельца: мастер поменял конденсатор (хм, поменян, но кондер идет на питание вентилятора сушки, каким боком он к движению двигателя назад-вперед - не понимаю) и ту самую микрушку... Тут уж я не верю, простите. Выше вы видите фото ног конденсатора, заменённого мастером. ещё выше на пару фото микросхемку, о которой я говорил. Лаком залита вся плата. Лак возле диода потемнел. Возле микросхемы лак не нарушен. Вывод: если кто-то менял микросхемку, значит после он залил всё лаком снова. Если уж человек способен ровненько припаять микрушку, то он просто не смог бы ТАК припаять конденсатор! Нет, не верю, что микросхему меняли и вообще, что прозванивали элементы - лак равномерен по всей плате, через него трудновато смотреть показания.. ну и ладно. Пайку-то я поправил одним движение руки..

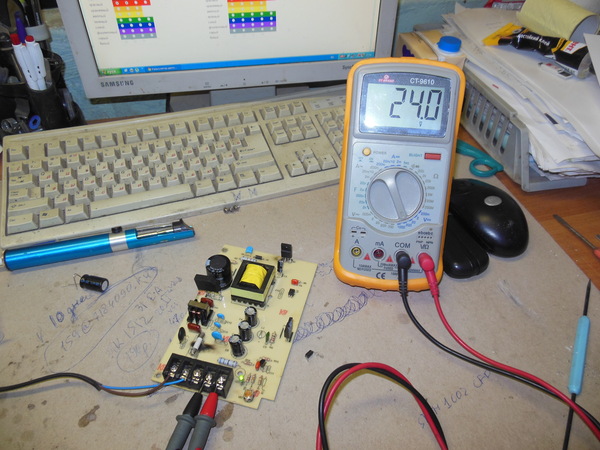

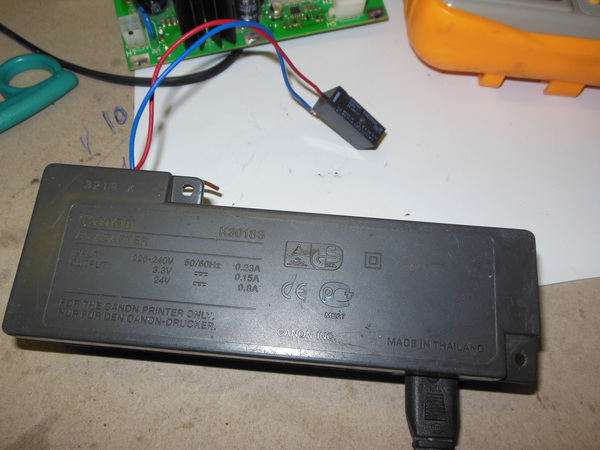

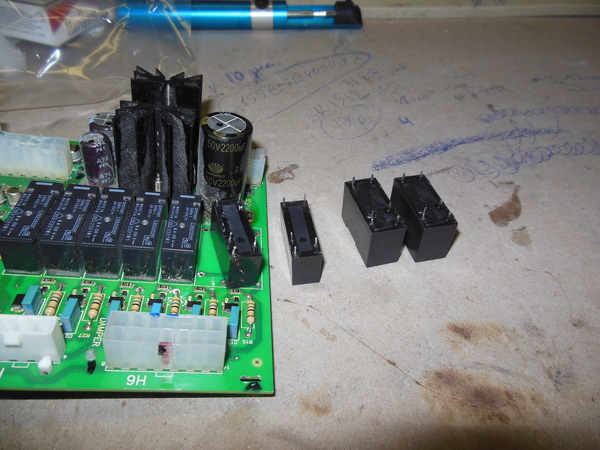

А вот дальше вынимаем реле.. Реле на 24 В (питание катушки), под рукой был блок питания от чего? Правильно, от принтера. Удобные 24 Вольта, а что..  ))

Одно реле плоховато срабатывает и на контакте 33 Ома (должно быть 0).. хм. Заменить диодик, обе релюшки для надежности и всё.. но что-то не даёт мне покоя.. а рабочее время подошло к концу и пора было домой..

И я отложил это дело до понедельника. Продолжение следует. ))

Вот, пожалуй и всё на сегодня. Спасибо за внимание. Всем выходных!
