Снова всем привет!

Наконец-то добрался до продолжения.

Сейчас речь пойдёт о тех, кого лечить приходится долго, за неимением времени и сил. ))

Поехали.

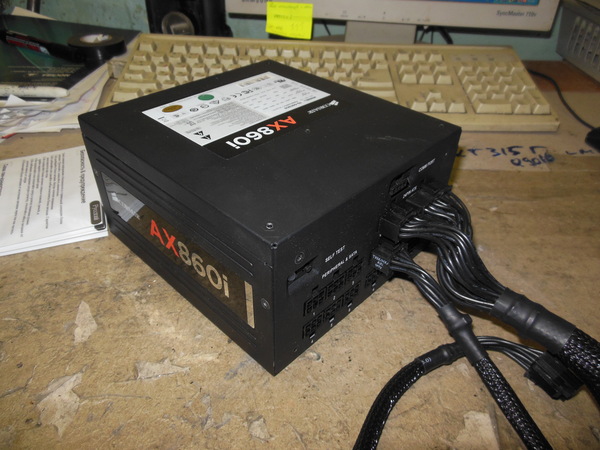

Вот такой пациент:

Принёс один из пикабушников с диагнозом - горит красным, не работает. Там действительно есть кнопочка "тест". И действительно, блок не включается, только щелкает реле.

Вскрыв его, ничего критичного я не увидел, если не считать эту УЖАСНУЮ (с точки зрения ремонта) сборку! КАК? КААК можно было всё так понапихать, что ни к одному элементу толком не подобраться??!! Как это ремонтировать теперь??

На данный момент плата с выходными контактами откушена напрочь (придётся восстанавливать шину и другие проводки - всего штук 30), кондер на фото выше выпаян и проверен (с трудом)... лак ужасный на этом монстре, попробовал выпаять платку феном - потек лак вместе с дорожками (вспучиваться начали) на гораздо меньшей температуре, чем плавится припой. Жесть. Буду продолжать.... "вы меня недооцениваете, я настойчивый" :):) Но проект затянулся..

Ещё один. Как помнят мои любимые подписчики по позапрошлому посту, принесли мне усилитель "амфитон". Там накрылся транзистор и надо бы поменять банки.

(на заднем плане световое перо для регулировки шиберов красочного аппарата печатной машины Heidelberg Speedmaster 74-5+L на пульте управления (СРС) - тот самый "бонус" для вас, пикабушники.. стоит х.з. сколько, скорее всего порядка 2 к евро.)

Поменял:

Идёт дикий гул.. с любого канала. При повышении громкости - музыку слышно, но гул не пропадает. Гудит и при выключенном звуке.

Надо бы проверку начинать с питания по выходным цепям, но, раз защита не срабатывает (не откидывается выключатель) - начну с относительно простого и "тупого" ремонта (всё равно это нужно делать, иначе в ремонт вернется через месяц) - замены конденсаторов.

Колхозили этот усилок до меня много раз:

Продолжение следует... вечером. )) Поговорим об отказниках. ))

Надеюсь всё же не очень скучно.

Всем привет!

Есть люди, которые "не читал, но осуждаю". Я же из тех, кто "не читал, но ценю". Папа Хэм написал несколько великолепных произведений. Я не читал ни одного из них, но настоятельно вам рекомендую, уважаемые пикабушники. Мне же скромно хватает понимать, о чём хотел сказать автор.

Тем, кто сейчас возмутился (вдруг я кого-то задел неподобающим отношением) - я люблю читать. И даже сам не знаю причины, по которым не нашел до сих пор времени для Хэма. И да, у меня "сто четыре головы" и я знаю номер. ))

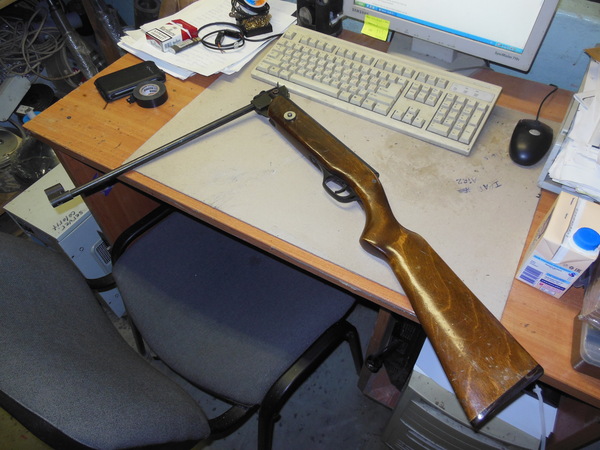

Поехали. Привет, оружие!

Попросили посмотреть. Смазать, починить-где-сломано.

Дальше пойдут просто фотки для обычного мужского эстетического удовольствия... ))

У меня на работе, те, кто помладше, прибежали сразу сфоткаться с этой штукой в руках.

Те, кто постарше, пустили слезу ностальгии по былым временам.

Ну а совсем старые пердуны, вроде меня и нач. производства смотрели на них с усмехом. Откуда ж им знать, что и у меня, и у него есть такое же, но в идеальном состоянии.. ))

А ещё помню, как вся толпа бегала смотреть, как я газовый пистоль ремонтирую.. там пришлось спуск править вроде, разбирал до винтика.. хе-хе...

А тут даже ствол оказался чем-то забит. ((

Короче, владелец был послан. В магазин. За оружейной смазкой. Ибо просьба "смажь солидольчиком" заставила меня содрогнуться. )) Послал за смазкой чуть грубо. ))

Ну, простите за это отступление. Итак. Начнём с быстро решенных задач. Потом расскажу про "затянувшиеся проекты". Да, с ремонтом бывает и медленно.

Монитор.

Ну, в чем принесли, в том и сфоткал.

Не включается. Даже лампочка не горит.

220 Вольт вошло, но после нарисованной на плате закрученной волны - не вышло.

"Так это же Котовский!" - воскликнул я, - "Тот, который черепом блестит!". Действительно, сгорел предохранитель.

А рядом (слева от нашего белого друга) - зелёненький - это тоже предохранитель. Терморезистор. Но он выдержал натиск адского электричества. ))

Предохранители просто так не горят. Поэтому были проверены:

Конденсаторы и диодный мост.

2 Ампера. Решив, что для предохранителя в мониторе 22" этого маловато, полез искать характеристики диодного моста (на всяк случай). Мост и правда оказался 600 Вольт, 2 Ампера. Маловато будет. Ну да ладно, производителю виднее.

А делал ножки новому двух-амперному белому другу я вот так. Удобно в край пинцета втыкать пред, когда нет зажима или тисочков под рукой. Чтоб стоял.

И.. продолжение следует. ))

Дальше речь будет об "отказниках" и "затянувшихся проектах"...

Всем привет.

Поскольку пятница наступила, вот решил поделиться малой долей всячины. Подписчики почитают с утра, кто не спит - может быть, почитает сейчас.. А я уж спать пойду - завтра ж на работу. )) Завтра и отвечу, если вдруг что спросите. Без обид.

Итак. Одноразовый, но красивый. Хорошие запчасти. :) Или снова о типовых неисправностях.

(по традиции - задний план: на задних планах фоток можно видеть то, что мы печатали недавно.. весёлый прайс на винишко и прочие напитки, цены в рублях) :)

А вот и видеокарта:

Сняли, пробуем включить. Что ж, как и следовало полагать, эффект тот же - цикличный перезапуск.

Теперь об "одноразовости". В этой модели стоит универсальная микросхема (бга), северный-южный мосты в оном флаконе. Всё на ней - и периферия и видео и т.д... Чем это плохо? Её ценой. И ещё тем, что любая проблема сводится в этот "Рим"...

Вот она, виновница наших бед:

После сборки ноут был успешно включен, не менее успешно НЕ запустился, но (именно это и должен показать прогрев) - с другим форм-фактором: цикл пропал, но экран не заработал, как и юсб-порты.

Теперь о цене. Данная фигулина стоит 5к рублей в СПб. Через китай не сильно дешевле, а продать подобный ноут можно не дороже 5к. Пусть даже в хорошем состоянии, но ведь после ремонта. Да и не факт, что чип встанет удачно. Так что вот. У меня теперь целый красивый ноутбук запчастей. ))

Далее о муках мегафона. )) Разблокировка от оператора, чтобы сунуть любую симку.

Никогда не беритесь разблокировать от мегафона вот такой телефон!

Учитывая, что инструкция не айс и недоработана, а дорабатывать придётся вам самому...

Короче, у меня получилось, но мегафон сопротивлялся, как мог.. и ныл, и стонал, и даже заплакал.. Но моё теле2 сильнее. :):)

ну и напоследок коротко о моём бедном мозге, который уже несколько недель разрывается из-за блоков высокого напряжения, питающих лазер гравировального станка...

Высоковольтная катушка. Уфф.. ))

Собственно, появилось некое понимание видов поломки этих блоков:

1. У блоков на 40 ватт чаще дохнут только катушки..

2. У блоков на 60 ватт катушки и элементы: транзисторы, кондёры, термисторы, оптопара.

3. У блоков на 80-100 ватт в основном элементы, но и катушки могут барахлить.

Вот как-то так я разродился за месяц или больше мытарства.. а всё потому, что не хотел верить в то, что эти китайские катушки такое фуфло ))

Надеюсь, было не слишком уныло.

"Ну а тем, кто ложится спать.. спокойного сна."

Всем привет.

Надоели уже телефоны и всякая дребедень. Телефоны я в принципе не очень люблю, хотя сегодня будет и про телефон. И про японцев ещё будет. Но начну с незаконченного, но уж очень хотелось поделиться. ))

Итак. Вот он. Рождённый в СССР. В июле 1991 года, на закате Империи. ))

На форумах пишут, что усилок - так себе. Ну пишут и пишут. По мне так - вещь. Однозначно! (другой В.В. так любил говорить).

Проблема - что-то не то с левым каналом.

Ну и просили забацать провод для подключения с ноута сразу на усилок.. даже материалы предоставили:

Т.к. подключиться мне нечем, первым делом как раз и запаял проводок. С телефона чтобы, с компьютера или ещё с чего.

Подключил маленький динамик, ручки - в нужное положение и запустил сначала один канал, потом второй. Действительно, левый канал хрипит, кряхтит, работает, но совсем ему плохо.

"Заболела-полечися".

Слева (левый канал) на адском радиаторе, нашёлся транзистор, который пищал, как бедный хомячок:

КТ315Г, если кому интересно. Это раз.

Злые конденсаторы на том же канале - это два. (два больших и один махонький)

Долго рылся в своих закромах, и осознал, что зря я повыкидывал всё советское - откуда ж мне было знать, что придётся лечить таких динозавров... Печалько. Но в известном магазине можно купить и транзистор и кондеры, нужно только согласие владельца, ибо кондёры стоят денег.. так что надеюсь, продолжение следует...

Но чтобы любимые подписчики не обижались за "неоконченное" дело, вот вам ещё чутка ремонта.

Телефон. Не заряжается. Владелец:

- Хочу быстро, и чтобы надёжно, красота и прочие прелести значения не имеют. Второй раз сломается - выкину. Быстро - это в течение часа. )) Ок.

Телефончик ничего такой, даже рукожопить неохота, но придётся.

Внутри спали мохнатые клопы..

Пластмассовая часть микро-юсб просто вдвинулась в телефон, оборвав все контакты (их даже не видно.

Т.к. среди десятка имеющихся разъёмов не нашлось подходящего, раздербанил, не выпаивая, то, что на плате и два новеньких донора ( с первым не вышло - поломал пластмасску):

Кое-как просунул, припаял и залил сода+суперклей (метод пикабу :) ), чтобы "совсем крепко держалось, а сломают - в помойку" (помните, чего пожелал владелец? )

Проверка и так и эдак, всё ок.

Такие дела. Некрасиво, но снаружи не видно ))

Ах, да. Ещё про японцев.

Вот такой МЦ:

Говорят, поработает и выключается (на радио) минут через 5. В стенд-матьего-бай уходит. ))

Включил с маленьким динамиком на 2 часа.

Всё работает. Хм. Ладно.

Человек я пытливый и полез внутрь:

И даже схемку скачал. И думал-думал.. думал-думал.. пока думал, всё разобрал...

.. и пришёл к выводу, что у ребят что-то с динамиками или антенной .. где-то коротит, вот и уходит в защиту. Ибо всё, что проверяется, проверил. Ну, кроме LM1876 (работает же! но может и барахлит, когда нагреется?).. и ещё смутило отсутствие вентилятора и наличие KIA7810.. ну да фиксними. Пусть на других колонках проверят (ибо на моих всё работает, как часы), тогда и поговорим. ))

Термопасту даже ковырнул по краям микросхем - как свежая, блин.

Ну и запустил ещё на пару часов в режиме максимальной громкости, но без динамиков (на форумах всяких про соньки пишут, что у них глюки по громкости бывают, даже без динамиков).. пока вот рядом стоит и работает..

Ну и, как обещал, буду на задний план кидать всякие "хреновины" - вон та чёрная пластиковая трубка, диаметром 20 мм, стоит около 1000 евро. (фото выше) А с виду - обычная пластмассовая труба... Служит для настройки защитного барьера на термоклеевой машине. ))

Надеюсь, было не слишком скучно. Вроде всё.

Привет всем.

Уважаемые подписчики и не менее уважаемые остальные пикабушники, которым может быть интересно, сегодня пришли две типовые неисправности, о которых решил рассказать.

Многие из вас и так об одной из них знают, ну и славно.

1. Компьютер

2. Монитор (одного из нас, посетителей славного сайта).

Компьютер. Пишет ошибку диска. Биос работает замечательно.

Стоит эта машинка в цеху у печатников и показывает им наши "внутренние" программки, чтобы работалось легче. А чтобы работалось веселее - ещё и доступ в интернет предоставляет. ))

Вынимаем винчестер и начинаем пальбу.. ))

Другая сторона:

Типичная неисправность (если вам повезёт) последних лет - окисление контактов платы.

Вот они, грязные, немытые, микробные контакты (прямо над стирательной резинкой):

А вот они после обработки этой самой резинкой:

Вот вам девиз юного падавана: "Всегда имей РЕЗИНКУ при себе!!" ))

А ещё мне не понравилось то, что три контакта внизу не имеют характерных ямочек от соприкосновения с пружинными контактами ответной части. Подогнул их:

Собрал всё. Диск заработал, комп закрутился, ура!

Далее монитор. Не включается.

Принёс пикабушник, имя афишировать не буду, ибо незачем, наверное.

Замечательная плата питания подсветки:

Вид сзади после снятия крышки (на блок питания):

Сам бп:

Типовая неисправность: присутствует дежурное напряжение, но отсутствуют остальные. Остальные формирует микросхема 9222 (тут другая, но аналог, похоже) а на неё питание приходит через резисторы (3 шт. по 68 Ом, 1 кВт) - заменил все три.. (RB805, RB806, RB807 на плате)

Включили - работает. Окончательную проверку пройдёт, видимо, дома у славного пикабушника...

Прошу прощения, что не показал итоговые фото, но думаю, что работающий монитор и компьютер - не слишком впечатляющее зрелище. :):)

Надеюсь, кому-нибудь пригодится эта информация.

.. которые никак не хотят чиниться.

Всем привет.

По просьбам некоторых подписчиков ("покажи лучше, как похерил что-нибудь"), выкладываю нечто подобное. К сожалению (или счастью), ничего толком не поломал, но и починить не всегда выходит. О том и пойдёт речь. Не починил навсегда или починю потом - неясно. Интрига, ага. )) Ну а в конце поста покажу, что есть, и что нужно. Или не нужно.

Поехали.

Монитор. Включается, показывает, но воняет и греется.

Пациента уже вскрывали, но нам не привыкать.

Собственно, блок питания с подгоревшим трансформатором:

Благодаря этому трансформатору зажигаются лампы подсветки монитора, без которых изображение еле видно. Если попроще - кристаллы в жк-мониторах не светятся ярко сами по себе, а просто принимают тот или иной цвет, поэтому, чтобы их разглядеть, нужна подсветка. Я сказал "попроще", поэтому не нужно умничать. ))

Трансформатор вроде как живой ещё, поэтому были выпаяны и проверены высоковольтные конденсаторы (синенькие капельки) - все потеряли свою емкость (предположительно, 27 пикаФарад).

Схему не нашёл (да и не искал толком, если честно), пользовался похожей. Кстати, в предыдущем посте для ремонта сварочника использовал схемку от САИПА 135 - крайне похожа (ну это если вдруг кому интересно).

А ещё у меня давно валяется "донор" - в нём сгорели лампы. Где купить новые, я без понятия, поэтому вот этот монитор стал "донором":

В нём трансформатор раздельный, но и мне не он был нужен.

Кондёры совсем-совсем не той емкости...

100 пФ. Но я всё равно их поставил, посмотреть на взрыв транса хотелось )) :

Печально, но не произошло ничего. Монитор заработал, но подсветка не включилась. Ну и транс не вонял и не грелся, само собой.

Достать такой емкости высоковольтные кондёры проблематично. Поэтому моник либо откладывается в долгий ящик, либо станет донором к чему-либо ещё.

Дальше неудача номер два.

Планшетик. Не включается.

Осмотр выявил слетевшую прошивку. (Батарея заряжается, а вот включиться он не захотел совсем никак). Многие ремонтники поспешно сделали бы вывод о неисправности контроллера питания, но поверьте, тут тупо прошивка.

В чём же печаль? Печаль в том, что прошивки нормальной нигде нет для этой модели. Та, что есть, почему-то не скачивается, драйвера нужно искать муторно и долго, ну и по опыту разных людей - хрен ещё что получится с именно этой моделью. Может и получится, но пока у меня нет ни времени, ни желания копаться в грязном белье интернета, чтобы починить эту штуку... за неё никто не даст и ломанного бублика... Итог - в ящик. Навсегда или нет - как фишка ляжет.

Ну перед финальными фотками, вот вам совет по винтам-шурупчикам:

Те, что слева, обычно вкручиваются в металл. Разобрали девайс и не помните откуда какой шуруп? Инструкция. Мелкая резьба (винтовая) - в металл (будет торчать из дырдачки при сборке), крупношаговая (шурупы справа) - в пластик. Иногда шурупы тоже вворачиваются в металл (саморезы), но в телефонах, планшетах и ноутбуках это крайняя редкость. Чаще винты идут в пластмассу. ))

А теперь пару фоток "на закуску".

Вот эти штуки есть у меня до сих пор. И они мне не очень нужны. Могу отдать. Но учтите, никакой почты, только в Санкт-Петербурге. Даже тэг решил ставить.

Кстати, преобразователь сделал из мёртвого бесперебойника для компа. )) Что в нём замечательно - на провода подаешь 12 Вольт от акб машины - на выходе 220 Вольт переменки (в розетке). Если в розетку подать 220 Вольт переменки - на выходе 12 Вольт постоянки (на проводах).

Ну и последнее фото. Вот эти ребята нуждаются в донорстве или хотят пожертвовать собой. )) Могу из двух-трёх подобных собрать один рабочий, но пока что желающих не видать. Могу отдать на запчасти, если очень надо. ))

К последнему слову, слева вверху аппарат проволокошвейный. Решил периодически вставлять в фото такие бэки** (вроде из предыдущего поста, вам понравились свёрла)..

Ну вот и всё, ребята. (с) :)
