Привет всем.

Как обещал подписчикам, буду разбираться с ГУ (головное устройство) Ровера - запилю пост. Пилю:

Один товарищ попросил вывести юсб и аукс выходы с устройства и показать, куда чего подключать. Ок. Вот оно:

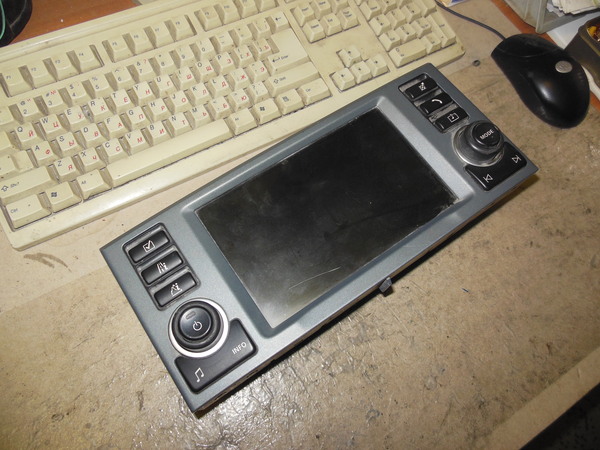

Вид сзади:

Позже пришло понимание, что ежели его продать, то можно купить себе в машину нормальную, качественую магнитолу. Такие ГУ б.у. стоят в районе 10 тыр.

Схем нет. Инструкций нет. Ничего нет, а значит, не надо. (с). Не знаю, как другим ремонтникам, а мне не привыкать. Вскрываем пациента. Сначала передняя панелька:

Экранчик поднял лапки вверх.

Узбагойся и продолжим. ))

Достанем модуль экрана из кроватки:

В принципе найти питание не составило труда.

На самом деле, плюсы обычно находятся в одном краю разъёма, там же, где минус. Не всегда, но в большинстве своём. Это обусловлено тем, что инженерам так проще делать "разводку". Это я так думаю. Могу ошибаться. В другом краю подобных разъёмов обычно выходы на динамики, антенну и прочая лабудень.. если "плюсовых" контактов два или три, то, как правило они рядом.

У меня их тут три, буковкой "г" расположены.. Паял на скорую руку тем, что было под рукой (60-ваттный паяльник) - не ругайтесь.

Собственно, включаем блочок питания и подаём 12 Вольт.

Такая печаль. Но тач, кстати, работает.

Исключительно из любопытства и для пикабушников, разобрал до экрана.

Второй слой плат:

Погнута рамка:

Рамка и экран.

Тач ровный, но судя по маркировке (там видно номер) - продается в сборе и стоит 14000 рублей.

Есть ли смысл заказывать и ремонтировать далее - узнаю у хозяина девайса.

Ну и спасибо за внимание. Просили - показал. ))

Если владелец откажется от чести ремонтировать, эта хреновина пойдёт на запчасти. Вот кучка возможного будущего хлама:

Надеюсь не сильно заскучали. Завтра попробую поремонтировать сварочный аппарат. Если будет время. ))

А на сегодня всё.

Ну и вот обещанная вторая часть. Только начал писать этот пост - заглючило СТР. Сугубо программные ошибки после долгого простоя.. Computer-To-Plate - это такая система вывода плоских офсетных печатных форм. Лазер экспонирует пластину, потом процессор её проявляет, потом пластина ставится в печатную машину и печатается тираж. Офсет - это когда изображение передается с пластины через офсетный барабан... чё-то меня про работу понесло. ))

Извините. Итак, хобби.

Здесь будет адская "кухня" из "всего понемногу".

Поехали.

Первым делом, был как-то вечерок, и я разгрёб свои завалы:

Если кому надо акб, могу отдать:

Есть ещё, просто валяются в других местах, потому не сфоткал. ))

Ещё есть пара телефонов на запчасти. Вроде рабочие, но беда с экраном. Ремонтировать не вижу смысла, если честно. А вот взять с них тот же динамик - легко.

Одной пикабушнице я чего-то отремонтировал, и она презентовала мне вот такой диван:

В диване все хорошо, но не работал звонок.

Откроем:

Копнём:

Справа наверху на фото выше виден прямоугольный динамик громкой связи, он же - звонок.

Там вот такие контакты (динамик другой), которые я почистил и подогнул:

Всё заработало. Думал подарить его родственнику, но не понравились кнопки. Плоские, не выпирают. Верну владелице. ))

Вот из этого:

остались нокиа розовая, сименс, эриксон, самсунг.. никому не надо? Могу отдать. Ну или пущу на запчасти. Хотя и "запчастных" у меня хватает. ))

Ноутбук товарищу починил. Вот этот:

Разъём вентилятора товарищ попытался припаять сам - хм, не вышло. Припаял:

Монитор вот ещё починил по-быстрому.

:):) Найди вздутый конденсатор:

:):) Подсказка:

Именно таких кондеров не было под рукой. Взял бОльшие. В принципе, если меняете конденсаторы, можно ставить бОльшие по емкости и бОльшие по напряжению. Я поставил вместо 25 Вольтовых - 50-ки.

Результат на плате:

Заработало:

:)

Есть ещё вот такая интересная штуковина, но до неё не дошли ещё руки:

Просят поставить выход юсб и аукс. )) Кто угадает, от какой машинки?

Вот такая сумбурная и не особо информативная получилась часть про хобби. Не ругайте сильно. Когда дойдут руки - распишу подробно про вот этот авто-тюнинг. ))

На этом пока всё. Надеюсь, не разочаровал вас.

Всем привет!

Уважаемые подписчики и остальные пикабушники, которым может быть интересно - вот я и добрался до очередного поста. Коллега @gepka, радует вас постами чаще, ну а я, как всегда, насобираю материал и впихиваю его в одну кучу. ))

Пост будет сумбурным (если вообще один, потому как всё может и не влезть) немного, но надеюсь, всё же чуточку интересным.

Итак, сначала о работе. ))

На печатной машине есть такая штука, называется Axis-control. Штука дико сложная и функций у неё до хрена, но пришли печатники с одной проблемой - не калибруется при включении машины спектрофотометр. Сам блок крепится на подвижной штанге, и выглядит вот так:

С другой стороны:

Стёклышко в пластмассовом держателе на фото выше специфическое и стоит 1000 евро. Было дело, я одно такое расколол.. :) ну, мне "простили".

Резюме сервис-инженера компании Хейдельберг - замена всего блока. Ну, не ремонтируют они их. В принципе, я их понимаю - ремонт дело муторное и гарантий никаких, а деньги зарабатывать надо. К слову, блок в сборе - около 1 млн. раньше стоил, сейчас, скорее всего - 1 500 000 рублей. Хм. Старый (сломанный) берут в обмен за 300 к. Ладно. Будем ремонтировать, куда деваться. Разбираем. Платка сбоку и пыльный вентилятор:

Вид снизу на линзы спектрофотометра:

Линзы стоят справа - где 4 болта. Посередине - калибровочный шаговый двигатель линейного перемещения, вид "с попки". Слева - .. а хрен его знает, что там слева. ))

А вот и поломка. Движок пополам:

Ух.

Ладно. Поломка не впервой, я его уже ремонтировал. Ремонта хватает на 2-3 месяца, потом снова "пополам". )) Нет, не клеил. Нельзя. Нужно центрировать ротор же. Приклеишь криво - и всё, конец. Зажимы и ещё раз зажимы. Как именно? Секрет фирмы. ))

Был куплен аналог. Вот он.

Но не подходит по параметрам и подключается по-другому. Там 4 провода, тут 6. Там 2 обмотки, тут 4. Эх. Будем переделывать? Будем. Куда деваться.

Не буду описывать процесс "подгонки" параметров, потому как фоткать на производстве - меня неправильно поймут. А переделка, в основном, шла в программном обеспечении. .. Но всё работает. )) Простите, что показал лишь то, что смог.

И тут же прибежал резчик. После чистки компрессором перестал работать привод заднего упора (формат реза). Сгорел предохранитель. Поставил новый. Снова сгорел. Лаадно. Снял платы. Были засраны. Ну, после продувки-то чего не бывает. Какие платы снимать, определил по схеме. Принципиальной. Схем самих плат, само собой, нигде не имеется.

Какой-то нехороший человек поставил предохранитель 6.3 А вместо 1.5 А по схеме. Я сделал ещё круче - поставил 8 А. Наивно полагая, что предохранитель, если на нём написано F4 - то и в схеме он F4. Хе-хе. Оказалось немного не так, ибо не включался инвертор и ещё одна силовая плата. А запуск их осуществляется вот этими схемами. Таким образом, я пришёл к выводу, что предохранитель "не тот, кем кажется" )) В схеме кстати, ф4 - на 10А. Поэтому я так смело воткнул на 8.

Короче, чистка плат + обстукивание и проверка релюшек вернули всё в рабочее русло.

Чёрные релюшки были в порядке, а вот беленькая мне не понравилась:

Я её заменил, благо, нашёл похожую.

На этом рабочая часть была завершена, но и время близилось к вечеру. Успел только попроверять блоки питания лазерной трубки. Вот такой:

Дерево жжёт, провода фонят. Жесть. )) Ну да это немного другая работа (уже ближе к хобби, хоть и не совсем -  подработка, благодаря терпеливому пикабушнику, потому что делаю эти блоки давно и всё никак не сделаю - то работа отвлекает, то сынуля).

Фото самих блоков было где-то в давнем посте. А эти два последние фото того, как трубка жжётся. )) А ещё пахнет озоном. Об этом в другой раз, а следующим будет продолжение уже про хобби. ))

Пойду поработаю )) и запилю продолжение. Обождите, пожалуйста. ))

Всем привет.

Поскольку сегодня в типографии я - и.о. Царя )) (вместо директора, который должен был сегодня быть вместо нач. производства), да  к тому же сегодня воскресенье (спокойный день) - есть время заняться любимой ерундой. ))

Кстати, кто недоумевал, что у меня много времени, и как я зарабатываю, и почему мне  нехило платят - ответ выше абзацем.

Ещё хочу добавить специально для коллеги по цеху (полиграфия) - с января буду разрабатывать (читай - Володя, придумай что-нибудь!) способ восстановления олеофобного покрытия гейдельберговских рубашек передаточных цилиндров, чтобы восстановить их противоотмарочные свойства (тут коллега полиграфист должен воскликнуть "НИЧОСИ!" :) ну или подсказать что-нибудь, я был бы рад совету). Короче, коллега, как бы сделать так, чтобы эти гейдельские пузырчато-бугристые шляпные рубахи снова перестали воспринимать краску??!! Или заменить их чем? Супер-блю кругом поклеить? Печатники меня съедят тогда.. Беда, стоят дорого, а печатники их драят так, что всё ушатывают.. гады. )))

Ну а теперь, уважаемые подписчики и остальные пикабушники (но не менее уважаемые, само собой) - поехали.

Сегодня в программе - адскЫй фотоаппарат. ))

Вот аппарат, который я буду чинить:

А вот инструмент, которым я буду его чинить:

Пояснение: фотоаппарат работает, но не работает зум. Учитывая итоги быстрого осмотра, вывод - не работает кнопка зума.

Итоги осмотра:

1. при включении линза выдвигается - значит, моторчик и привод исправны.

2. при нажатии кнопки зума в одну сторону - появляется шкала (на удаление)

3. при нажатии кнопки на приближение - не появляется ничего.

Для проверки кнопки потребуется проводок или скрепка (см. среди инструментов), тестер не потребуется в принципе.

Поехали. Открываем ворота:

Откидываем экран вправо, затем отсоединяем шлейф, и снимаем защитную крышку, которая была под экраном:

Поближе, если кому интересно:

Видим 3 шлейфа и чтобы разобрать, один из них нужно отпаивать от платы. Меня просили рисовать стрелочками. Рисовать не умею, поэтому стрелочки совсем кривые, но вроде попадают куда нужно. ))

Повертев фотик минуты две в руках, решил я, что надо пойти с другого входа:

Ну вот, другое дело. Теперь нам доступна та самая кнопочка, которая барахлит. Вот она:

На этом этапе втыкаем батарейки и пробуем всячески подёргать этот мелкий рычажок:

Как видно выше - реакции на попытку приблизить объект съемки - 0.00 .

Реакция на попытку удаления:

Появилась шкала зума. Ок. Берём упомянутый в начале поста проводок и замыкаем контакты кнопки-рычажка:

Зум есть. Замечательно.

Кнопочка крайне махонькая. Но разборная. Если берётесь разбирать такую впервые - имейте нервы и готовьтесь к тому, что она разлетится по столу и полу. )) Вот тут видно, как выглядит кнопка под металлической крышечкой, а стрелкой указан конденсатор на вспышку, если кому интересно:

Выколупываем остальной механизм кнопки и видим контакты:

Их я, конечно почистил, но это не помогло. Да и в лупу было видно, что окислов на них нет.. А вот "кишки" кнопки на столе, для сравнения размеров - обычная игла шприца:

Или вот крышечка и спичка:

Если вдруг стать кратким, то разбирать-собирать мне её пришлось три раза, прежде, чем понял, что дело не в окислении контактов, а в проседании одного из них. Приподнял его той самой иглой от шприца (ею же снимал крышечку).

Для общего развития - вот эти два болтика - регулировка фокуса.

Это странное расположение, обычно они находятся здесь, но у нас тут динамик:

А выше динамика моторчик, управляющий зумом. А вот открытием-закрытием шторок управляют катушки, но тут я к ним не долез. ))

Ну и собственно проверяем девайс. Стандарт:

Приближаем:

Отдаляем:

Замечательно.

Ну и хватит, пожалуй. Деревенский ремонт окончен. ))

Надеюсь, было интересно.

И если будет сегодня ещё время - поковыряю что-нибудь ещё.

Всем привет.

Ну вот, утро выдалось спокойным, поэтому держите обещанный пост. ))

На арене - Плээээйстейшшшн 3 !!!! )))

Повторюсь из прошлого поста - не включается, мигает жёлтым, синим, затем красным и издаёт 3 коротких "бип".

Ну и славно. )) По подсказкам пикабушников, было решено сделать хард ресет. @Lakrua, любезно предоставил ссылку на ресурс, где расписано, как-что-куда. В частности, хард-ресет - нажимешь и удерживаешь кнопку включения 30 секунд. После чего должны пройти три "бипа", и приставка выключится. Спустя минутку включаем и ждем - она проверяет диск и т.п.. Оживает.

Так должно было быть. Но так не случилось. 3 "бипа" она издавала почти сразу после включения и начинала подмигивать красным. Пробовал сбросить в разных вариациях и ждал до минуты - нифига.

Ладно. Полезем внутрь, куда ж деваться. )) Скидываем крышку, вынимаем жёсткий диск.

Внутри кучка шурупов держат крышку. 1 короткий - обозначен буквой S.

Внутри видим блок питания - чёрная коробка ближе к зрителю, ну и дисковод - серая коробень подальше:

Отсоединил, снял и то и другое:

Скучно? Ну простите. Дальше вроде чуть интересней. ))

Тут начинается "пыльная история". )

Ну а дальше будет многабукаф.

Вычистил плату спиртом и щёткой. Надышался - ужас. Снял старую термопасту.

Уже на чистом теле проверил все предохранители, какие мог, на плате производители любезно обозначили основные - буковкой F с цифрами (F6051) и ещё, стоит проверить те, что обозначены, как THхххх, они тоже промаркированы на плате (терморезистор). Больше обозначений не нашёл никаких, но проверил ещё несколько подозрительных элементов. ))

Всё вроде хорошо. И тогда, нанеся с помощью нано-пальца тонкий слой термопасты, я собрал всё воедино и попробовал включить. Картина не поменялась.

Тоже ничего. Покурив смешных сайтов, я пришёл к определённым выводам. На сайтах пишут, что это "отвал видяхи или проца". Надо греть! - пишут они. Надо реболлить! - кричат другие.

Я не сторонник ни того, ни другого. Греть из-за "якобы" отвала шаров такого размера (светогод в диаметре) и "якобы" разрушения припоя - бред сивой матрёшки. Так подумал я.

Глянув на шары этой самой видяхи, покачал головой и снова полез по сайтам.

Я посмотрел видео прогрева и увидел, что после него сонька заработала. И у многих так. А ещё у парочки - после смены термопасты.... Выводы делать было рановато, но тут одна мааахонькая зацепка позволила мне найти верное решение.

Само собой, моя теория небезупречна и "электронщики-с-образованием-и-опытом-македонского-саши" меня "подвесят за яйки" в комментариях к посту, но свои мысли я всё же озвучу.

Это абзац - исключительно мои мысли и мои выводы. ИМХО. Судя по всему, от перегрева, нарушается работа термодатчика процессора. И вырубает он "плойку" с ходу, что характерно, после включения вентилятора. После прогрева - у людей всё работает, причём длительный срок. Уж не прогрев ли окончательно добивает термодатчик (без понятия, как он в соньке реализован)? - подумал я. Ну и т.к. отступать было некуда - вперёд, бодхисаттва, вперёд! Так говаривал один замечательнейший человек. :)

Включив фен на полную мощность (480 градусов), я посвятил каждому из чипов (вдруг датчик есть на графическом чипе?) ровно 30 секунд. Прогреть за 30 секунд шары сверху, через толстый слой алюминиевой (?) фигни на чипах, без нижнего подогрева - нереально, и вам меня не переубедить, что это не так. Ещё доказательство - элементы рядом даже не начинали движения и грел я, не выставляя плату по уровню, а просто бросив на стол (лежала к столу градусов в 30 уклона). А вот убить "теоретически" датчик - вполне можно.

Не знаю, кто прав, кто виноват. Закидают меня тапками "специалисты", ну и хрен с ними, лес - большой. Всем хватит. ))

Ну и результат:

Нажимаем кнопочку:

Впихиваем диск:

Супер:

Выпихиваем диск.

И радуемся. Славим ПэЖэ. :):)

Плойку проверить у меня на столе не было возможности из-за отсутствия кабелей.

Но забегая вперёд, скажу,всё работает - "клиент" уже забрал, проверил и доволен.

На этом всё. Надеюсь, любимым подписчикам было интересно, ну а остальным пикабушникам - не очень скучно.

Послесловие: если "специалисты" хотят возразить или высказать мысли - милости прошу в комментарии. Только умоляю, не нужно мне писать что-то вроде "ты случайно прогрел чип и бла-бла-бла", договорились? )))

Снова всем привет.

Вчера не сделал 2-ой пост, ибо уже ехал домой с работы. ))

Есть время - пилим дальше.

Итак, ремонт почти без ремонта.

Вот оно.

Усилитель в машину. Не работает. Включаешь, горит лампочка "протекшн" и выключается.

Вид с одного края:

Оk. Оb. Прежде всего, конечно я его включил.

Странно, но всё работает. Даже без пыхнем  дунуть и ахалаймахалай. )) Для включения использовал пинцет и блок питания 12 Вольт. Пинцет - перемычка между контактом +12В и RMT, чтобы включилось.

За неимением шнуров подключения, но имением динамика, проверку проведём шилом. ))) (бывшая отвёртка, ныне - шило).

Кто-то спросит: как это? Да всё просто. Втыкаешь шило или отвёртку в одно из аудио-гнёзд с надписью "IN". На выходе лепишь динамик. Если при включенном и работающем усилке потрогать пальцем шило - в динамике раздастся скрежет и шум.

Итог: 15 минут потрачено на заведомо рабочий усилок. В защиту он уходил в машине из-за того, что одна из колонок коротит на корпус. Вот и всё.

)) Ну и бонусом.

Любите ламповые посты? Их есть у меня.

Кытайскый фонарик. Не горит ничего, кроме лампочки питания. )) Открыв, я не увидел ничего интересного.

Простой, как 2 рубля монетой. Зайдём с другого входа, т.к. провода, которые идут на светящуюся часть прозваниваются на ноль. Почему не написал провода на светодиоды? Потому что там не только светодиоды. ))

Можно использовать, как ночник, когда в сложенном состоянии.

Ну а потом мне принесли вот что.

Но на это уже не осталось времени и сил. Не включается, по "огням смерти" выходит, что надо бы погреть или отреболить процессор... я в принципе против реболла - кака это из прошлого века. Погреть, хм.. для начала нужно разобрать и поглазеть. )))

Об этом в другой пост.

Ну вот и всё, ребята! Надеюсь развеял вашу скуку ненадолго.
